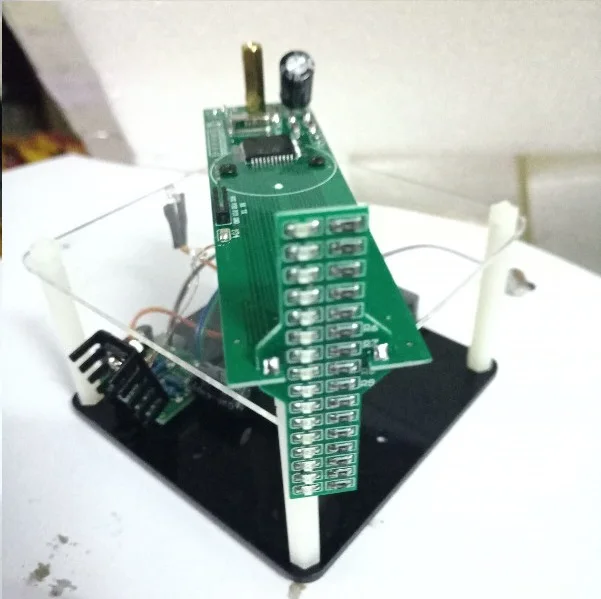

Светодиодный комплект с перекрещивающимся вращением 51 MCU электронной продукции

Светодиодный комплект с перекрещивающимся вращением 51 MCU электронной продукции

Тип 1: комплект + загрузчик
Тип 2: комплект

(Описание:Эта цена продается посылка, содержащая хвостовик программы для примера товара! Этот комплект является запасной частью. Он может быть установлен как беспроводной источник питания или источник питания кисти. Она должна быть установлена, прежде чем он может использоваться. Включите все компоненты, показанные на диаграмме. В процессе сборки мы не только можем быть знакомы с механической структурой сборки, но также нужно, чтобы производитель был достаточно квалифицированным техническим уровнем, А также должны понимать однокристальная компьютер! Uuuuuuu не понимаю, что электронные устройства не знают друзей с одним чипом, пожалуйста, не покупайте! Это производство очень сложно. Успешная продукция или нет не имеет ничего общего с этим сайтом. Новички могут попробовать, но если производство не увенчалось успехом, не должно быть никаких жалоб! Пожалуйста, будьте готовы к отказу заранее.

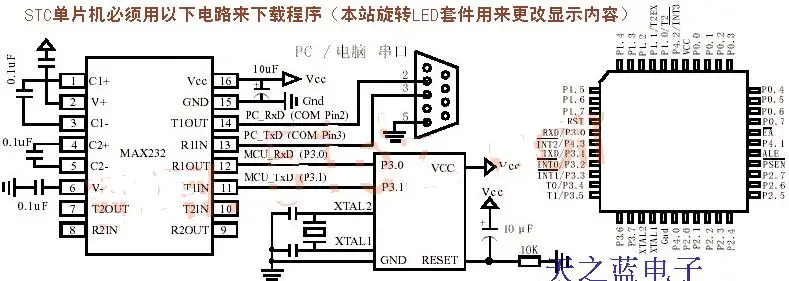

Загрузчик для замены слов, загрузчик Модель: от 2303 до TTL USB порт CH340 не обязательно совместим с ПК программного обеспечения, пожалуйста, обратите внимание!

Следующие партии, которые выглядят следующим образом:

\
\

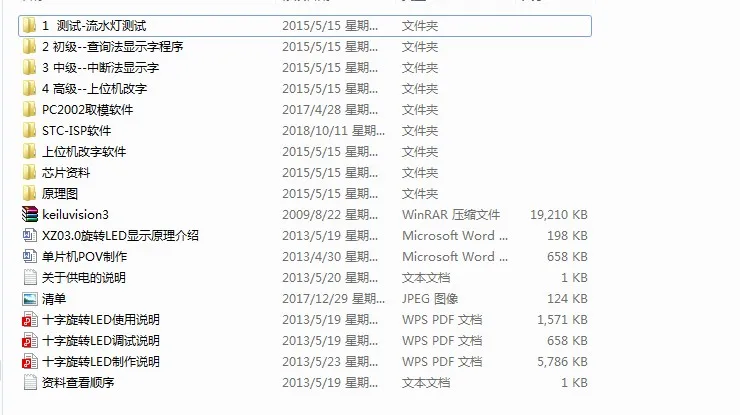

Поставщики, схемы PDF, инструкции по производству, видеоматериалы для сварки и другая информация, основная часть их собственных сварочных работ должна быть основана, без основания, не покупайте, не предоставляйте техническую поддержку, спасибо.
\

\

Схема принцип
Ниже приведена таблица с указанием Монтажная схема, которая очень просто. 32 порта IO MCU управления 16 красных светодиодов и 16 зеленых светодиодов соответственно; Один инфракрасный передатчик, один инфракрасный приемник и инфракрасный приемник на плате будут включаться один раз каждый поворот, чтобы MCU мог узнать, с какой точки начать играть с персонажами или изображениями; Беспроводной источника питания части источника питания через катушку к материнской плате, и он эквивалентен значению в принцип работы трансформатора.

Что касается параметров компонентов, базовые компоненты беспроводного источника питания могут быть гибкими. Станция старается оптимизировать стоимость, но не может гарантировать, что это хороший параметр. Параметры должны определяться экспериментом: значения R1 и R3 между 100-1K (220-560 значение сопротивления этой станции), значения R2 находятся между 5K-500K (значение сопротивления 10-100K этой станции), значения C3-200 PF-203. PF (местная станция обычно посылает 471-472), потому что Q1 и Q2 представляют собой дополнительный положительный отзывы осциллятора, очень легко начать вибрацию, но при использовании в беспроводной передаче, различные частоты колебаний катушки влияют на эффективность передачи, потому что некоторые параметры компонентов должны определяться их собственными экспериментами, Допустимый диапазон стоимости доставки местной станции. Экспериментальная Беспроводная передача, но для достижения максимальной эффективности или реальных изменений теста.

Каковы 3 способа для питания Главная плата для высокоскоростного вращения?
\
1. Используйте этот метод беспроводной передачи на карте, без контакта и длительного срока службы.
\
2. Метод использования щеток двигателя прост и эффективен. Обратите внимание, что срок службы очень короткий. В случае необходимости, вы должны сварки слоем из износостойкого проводящий слой на схема размерную сетку США самостоятельно. Если точка соприкосновения кисти недостаточно чист и контактное давление высока, медный кожу на схема может быть носить через несколько часов. Даже если вы носите его, вам не придется беспокоиться об этом. Мы все мастера сварки.

3. Источник питания к материнской плате непосредственно с батареями. Батареи, установленные на материнской плате, вращаются с материнской платой. Он имеет высокую стоимость, короткий срок службы и влияет на скорость.

Люкса

1,0.8 мм ультра-светильник, маленький объем, роторная плата, три в одном монтажная плата: плата с компьютерным бурением, компьютерное фрезерование, высокотемпературный процесс распыления олова, отличная растворимость, использование должно быть разделено на три части, перекрестная сварка, каждый компонент спаян отдельно. Эта плата может не только питаться беспроводной передачей, но и использовать электрическую щетку для питания.Щетка был разработан на плате. (Если самостоятельно изготовленные кисти не нуждаются в беспроводном источнике питания, станция также специально настроена на дорожку Menggang и эластичные кисти, после пробного тестирования эффект очень хороший, при необходимости, пожалуйста, покупайте отдельно!)

2, 3-6 в двигатель с длинной осью: специально разработанный двигатель с длинной осью, двигатель должен управлять печатной платой, чтобы вращаться вокруг, пусть плата светодиодный светильник-излучающие диоды делают круговое движение. Для того, чтобы уменьшить скорость двигателя, падение напряжения диода используется для подачи мотора. Принцип вращения двигателя не слишком быстрый, просто достаточно хороший, чтобы производить стабильные символы. Медленная и безопасная скорость, не повредит устройства, тело человека или объекты, конечно, если меры безопасности пользователя хороши, вы можете увеличить напряжение и скорость, так что дисплей может быть достигнут без мерцания!

3. Красный и зеленый 0805 пластырей 18 Ультра-яркий светильник, излучающий диоды каждый: на самом деле, только 16 для каждого цвета, для того, чтобы гарантировать, предотвратить обжигание, слишком маленький, долгое время, высокая температура будет ошпарена, поэтому эта станция оснащена еще 4! Есть 36 в общей сложности. Что делать, если мы сжигаем много палочек? Все они могут быть заменены на маленький размер прямой плагин светильник, излучающий диоды, 2*3 мм квадрат может быть выбран, или обычный 3 мм Круг может быть выбран на s светильник ly отполировать немного.

4. Один из самых 44 ноги STC89C (LE) 51 мастер чипы управления ограниченные SMT: для этого требуется все для того, чтобы узнать MCU, потому что вам также нужно написать программу и отобразить содержимое в чипе самостоятельно. (Примечание: этот сайт не обязуется обучать микроконтроллер, не думайте, что купленные на этом сайте продукты должны научить вас микроконтроллеру, очень просты, пожалуйста, узнайте самостоятельно! Информация и наборы, предоставленные этим сайтом, даже если есть несколько отключенных мест, их собственные усилия смогут решить!

5. СОЕДИНИТЕЛЬ направляющей: это специальный клей для вала двигателя и материнской платы. В противном случае линия не может управлять двигателем. Кроме того, после завершения работы, его следует отрегулировать, чтобы убедиться, что нет сильной вибрации, когда двигатель вращается, то есть, он может сэкономить электричество и продлить срок его службы. Так называемая Коррекция баланса заключается в том, чтобы качество печатной платы, центрированной на валу двигателя, равномерно распределилось для обеспечения плавного вращения.

6. Патч-резистор, инфракрасный излучатель, инфракрасный приемник, штырь, диод, резистор, конденсатор и другие аксессуары: компоненты, установленные на плате, как вы можете видеть на рисунке, наш красный приемник принимает Высокочувствительный квадратный приемник.

7. Чехол Поддержка: Мотор Обязательный аксессуар одежды нового сезона постоянное место, чтобы включить схема. Для интересного использования эксперимента, мы можем использовать существующие многоцелевые производственные коробки с определенной механической прочностью для ремонта.

8. Компоненты передающей цепи части беспроводной передачи: если Беспроводная передача не используется, вышеуказанное может быть завершено. Эта простая Беспроводная система передачи имеет долгий срок службы без контактов, но ее эффективность низкая, и ее стоимость высока, что вы должны понять. Эта часть собрана универсальной платой, включая ферритовый сердечник части беспроводной передачи: это также ферритовый сердечник, специально сделанный нашей станцией. Внутреннее отверстие только покрывает соединитель направляющей, и Катушка индукции тока намотана вне ядра для реализации беспроводного источника питания. Кроме того, имеется Триод средней мощности B772 и радиатор. Другие электронные компоненты. (уже включены полые катушки сделаны из семи конвертов)

В тех случаях, когда установлен комплект, соответствующие изображения заключаются в следующем:

В источника питания части основания в комплект не включает в себя стоимость модуль беспроводной передачи. Она представляет собой Подключаемый модуль, которое передается для клиентов. Он нуждается в перекрытии компонентов клиентов для установки, или красота может быть сделана с универсальной доской. Это указано в инструкции для клиентов. Если у вас нет основных друзей, вы можете напрямую использовать модуль беспроводной передачи станции для питания. Это также может сэкономить время.

Введение в технологию беспроводного источника питания:

Где можно использовать беспроводную передачу в целом? Как иллюстрация,

1. Беспроводное зарядное устройство для электрической зубной щетки. Люди обычно используют воду для чистки зубов. Есть прачечные и химчистки. Но они не слышат о сухой чистке. Вода является крупнейшим врагом электронных продуктов. Таким образом, Высококачественная электрическая зубная щетка для зарядки сиденья и тела зубной щетки герметичны, оставляя только головку зубной щетки открытой для легкой замены. Как мы можем зарядить аккумулятор, запечатанный в зубной щетке? Если используется металлический проводящий контакт, он не будет ни красивым, ни надежным, и его срок службы короток. Электроды будут электролитически коррозионные или даже производить токсичные вещества. В это время беспроводная передача питания может показать себя, так что основание и зубная щетка запечатаны, может завершить процесс зарядки идеально, надежно и стабильно! Обычные электрические зубные щетки uuuuuuu, как правило, продаются более чем за дюжину юаней, в то время как электрические зубные щетки с использованием технологии беспроводной зарядки часто продаются более ста юаней.
\

3. Радиочастотная IC карта, пропуск, платежная карта. В настоящее время широко используется бесконтактные IC карты может быть расценена как применения технологии беспроводной передачи данных. Основная часть не только передает электромагнитное поле снаружи, чтобы обеспечить питание для IC карты, но также обнаруживает Изменение информации о магнитном поле для связи с IC картой. Это действительно двухстороннюю систему беспроводной передачи электронной техники приложений, это небольшой карты! Конечно, мы учимся применению электронных технологий, мы должны научиться с самого простого модуля управления беспроводной передачей нашей станции!

4, источника питания, светодиодный поворотный точечная матрица. Эта станция основана на основном принципе, что все для развлечения. В светодиодный вращающийся точечная матрица Комплект данной станция принимает технология беспроводной передачи данных, и на самом деле решает источника питания возникают какие-либо сложности при использовании вращающийся схема, а также уменьшает трение и несет ответственность за вращения двигателя, И нет шум трения щетки трек, конечно, изделие будет также. Это еще лучше.

Этот сайт считает, что больше электронных энтузиастов и друзей могут Цитировать один из других и использовать этот принцип для проектирования и производства различных электронных продуктов с большим объемом и большей мощностью. Обратите внимание: у нас нет этого модуля в комплекте. Функция беспроводной передачи может быть реализована с помощью дискретных компонентов без круговой сварки монтажных плат.

5. Пылезащитный, водонепроницаемый, Бесконтактный напольный индикатор лифта. Если на лифте установлено беспроводное устройство передачи питания, на каждом этаже установлен индикатор приема беспроводного питания, таким образом, на какой этаж идет лифт, на какой этаж будут гореть огни, чтобы сделать все это? & tau;1 ”м?

Этот модуль может сочетать все виды катушек или индуктивов беспроводной передачи и создавать функцию защиты от перенапряжения постоянного тока. Изменение напряжения источника питания и параметров катушки не повлияет на увеличение входного тока, особенно подходит для самодельных катушек беспроводной передачи! Входное напряжение и входной ток поясняются следующим образом:

Напряжение источника питания: Нет необходимости в радиаторах, когда напряжение источника питания ниже 3 в, и необходимы простые радиаторы, когда источник питания 3-6 в. Когда напряжение источника питания выше 6 в, пожалуйста, установите соответствующие радиаторы самостоятельно. Максимальный источник питания ниже 15 В.

Ток источника питания: Когда напряжение источника питания составляет 5 В, рабочий ток составляет около 500 мА, а когда напряжение источника питания увеличивается до 15 В (Замените большой радиатор самостоятельно), рабочий источник питания по-прежнему составляет около 500 мА. (Ток регулируется сопротивлением выборки, которое может быть заменено для изменения возможности беспроводной передачи, если используется в других ситуациях беспроводной передачи.)

Максимальный объем: за исключением объема подачи теплоотвода менее 20 мм * 20 мм * 20 мм (Некоторые компоненты могут выходить за рамки объема, но могут быть деформированы и сжаты в пределах этого объема!)

О выходном напряжении, выходном токе: выходное напряжение и выходной ток зависят от входной мощности (входное напряжение, умноженное на входной ток) и эффективности электромагнитного преобразования. Этот модуль использует Высокочастотный импульсный ток, который похож на эффективность силового трансформатора. Теоретически, максимальная эффективность может достигать более 80% (передающая катушка и принимающая катушка полностью разделяют электромагнитное поле). Самая низкая эффективность, естественно, 0% (когда передающая катушка и приемная катушка не могут поделиться электромагнитным полем, эффективность преобразования 0%). Эффективность преобразования составляет 0%. Нам нужно улучшить параметры и расположение передающей катушки и приемной катушки.

Этот модуль управления беспроводной передачей очень подходит для соответствия светодиодный вращающейся решетки беспроводной передачи на этой станции. Он использует 4-6 в источник питания без какой-либо отладки и модификации. И установлен инфракрасный передатчик трубки и 1N4007 Шаг вниз диод! Если для других целей, Красный Запуск трубки и 1N4007, пожалуйста, игнорируйте это! Только таким образом модуль управления беспроводной передачей по-прежнему разработан в качестве общего модуля. Тест на применение модуля для управления беспроводной передачей показан на следующих фотографиях:

Это беспроводной модуль, изготовленный stationmaster. Используйте универсальную плату для перекрытия цепи в соответствии с вышеуказанной схемой схемы. Нам лучше оснастить простой радиатор на триоде. (Мы боимся, что пользователи будут слепо сжигать Триод через электричество, поэтому мы предлагаем вам добавить небольшой радиатор! Если пользователь наносит этой схеме на вращающийся светодиодный набор станции, нет необходимости в том, чтобы еще теплоотвод! В том числе, инфракрасного излучателя является продолжает увеличиваться, и ограничение тока резистор был установлен на плате. Если пользователь не использует этот модуль, чтобы повернуть светодиодный комплект решетки, пожалуйста, не устанавливайте инфракрасный излучатель!
Это негативную картину. Умные пользователи могут создавать собственные планы. Компоненты в комплекте были подобраны, и вам просто нужно сварить их на универсальной пластине.

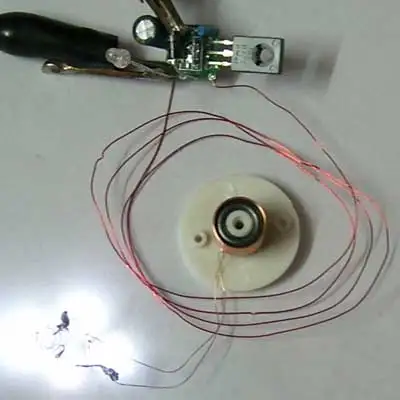

Это изделие поставляется с беспроводной источника питания катушки для тестирования, потому что тест не требует высокой мощности работы, таким образом, нет необходимости устанавливать, радиаторы, на следующем рисунке не устанавливаются радиаторы.

\

Вторичная катушка использует четыре лампы с соломенной шляпой и белый светильник. Две Катушки соединены в серии, а затем в обратном направлении параллельно катушке. В любой чехол, если катушка имеет напряжение, всегда будет как минимум два диода, излучающий светильник. В СВЕТИЛЬНИК-светодиод, светильник-up напряжение 2,8-3,2 V. Для того, чтобы сделать светильник-светодиод светильник, должна быть не менее 5V индукции напряжение должно быть не требуется!

Пожалуйста, обратите внимание, что вторичная катушка может вызвать напряжение более 5 В только с одной индуктивностью 100UH.

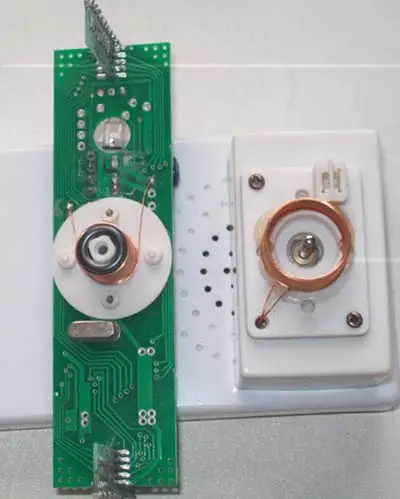

Смотрите, основная катушка и вторичная Катушка-это полые катушки. Они могут вызвать напряжение более 5 в без высокочастотного магнитного сердечника.

Пожалуйста, обратите внимание, что Первичная катушка и вторичная катушка оснащены 100 мм, что также может вызвать напряжение выше 5 В.

\
\

Трудно поверить, что Первичная катушка может работать около 10 кругов.

Две полые катушки вместе с рукавами, и светодиодный светильник излучает сильный белый светильник. Обратите внимание, что напряжение должно быть поднято, в противном случае светодиодный индикатор может выгореть.

Два индуктора также могут вызвать напряжение выше 5 В.

Две полые катушки также могут почувствовать напряжение выше 5 В.

Это необычно! В начальной школе всего 4 круга.

Младшие или только 4 круга! Тем не менее, высокая частота магнитный сердечник добавляется. Кажется, что магнитный сердечник имеет эффект сбора магнитных линий и увеличения проницаемости. Книга является правильным.

Почему иногда два светодиода яркие, а иногда четыре светодиода яркие? Это связано с катушка и нагрузки, самый лучший выход данного модуля цепи в два раза ниже, чем у неделю сильного сигнала, таким образом, использование половина выпрямитель, не только сохраняет компоненты, но и занимает место!

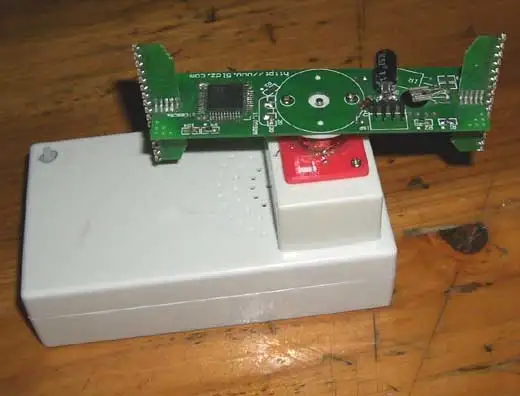

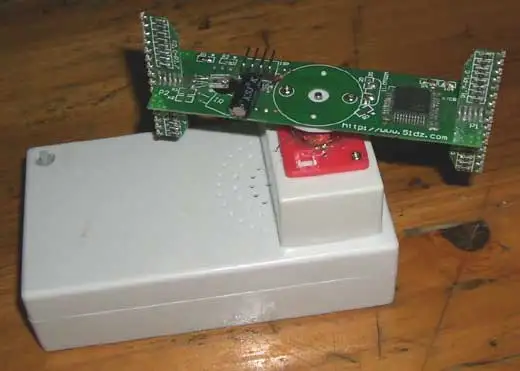

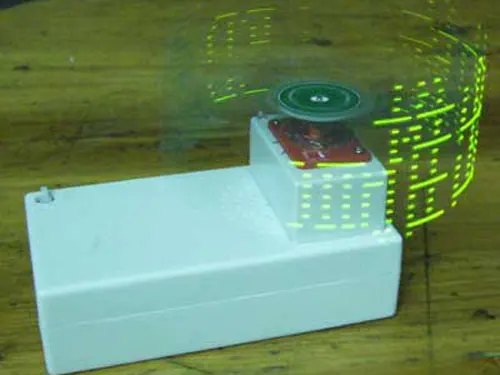

Готовой продукции:

Многие пользователи не отвечают на подробные инструкции по установке, чертежи установки: по оценке, многие друзья сделали это на электронной фабрике, производственные линии имеют инструкции по работе, каждая станция имеет инструкции по работе, даже если винт, нарисуйте подробные чертежи сборки, чтобы сказать вам, что положить куда, Как положить, с большим количеством. Большой крутящий момент, направление винта и так далее должны полностью бояться. У этого сайта нет таких инструкций по установке, вы можете обратиться только к схеме сайта и опубликованным фотографиям, опубликованным инструкциям по сборке продукции, неудобства, пожалуйста, поймите! Это также является причиной, по которой введение этой статьи не гарантирует успех сборки пользователя, если у нас есть такие инструкции, мы гарантируем, что вы на 100% успешны в сборке!

Наконец, я желаю вам всего успеха! Я желаю вам всего наилучшего. (Если вы делаете хорошую работу по практичной рекламе, вы можете оценить; Если вы не сделаете ничего хорошего, это станет массовым мусором, пожалуйста, внимательно подумайте перед покупкой!) вот пример источника, который может работать в этом наборе:

Орг 00
Jmp cfg
Орг 03h
\
Clr 00h
\
Reti
\
Cfg: ;setb ea
\
; Прпб ex0
\
; Прпб it0
\
Mov dptr,# tab
\
MM00: CLR 00H
\
Мм: mov a,r2
\
Movc a,@ a + dptr
\
Cpl a
\
Вызова hbit

\
\

Mov r4,a
\
DeC r2
\
Mov a,r2
\
Movc a,@ a + dptr
\
Dec r2
\

\
Cpl a
\
Вызова hbit
\
Jb 01h,gr0
\
Mov p1,a
\
Mov p3,r4
\
Jmp gr00
\
Gr0: mov p2,a
\
Mov p0,r4
\
Gr00:
\
Djnz r6,$
\
Djnz r6,$
\
; Djnz r6,$
\
Cjne r2,# 0ffh,mmm
\
Mov p0,# 0ffh
\
Mov p1,# 0ffh
\
Mov p2,# 0ffh
\
Mov p3,# 0ffh
\
JB 0e8h.3, $; Обнаружение низкого уровня.
\
Ммм: JB 0e8h.3, MM00; Проверьте, низкий ли уровень.
\
Jb 00h, мм
\
Прпб 00h
\
Mov r2,# 0ffh
\
Inc дптр
\
Inc дптр
\
Inc дптр
\
Inc дптр
\
Mov a,dph
\
Cjne a,# tab2/256,e0d
\
Mov dptr,# tab
\
Cpl 01h
\
E0d: jmp мм
\
Hbit: это моноблок с переключением, который используется для реализации слова перевернутый дисплей или передний дисплей, перевернутый дисплей подходит для крепления двигателя на нем.
\
Mov c,acc.0
\
Mov b.7,c
\
Mov c,acc.1
\
Mov b.6,c
\
Mov c,acc.2
\
Mov b.5,c
\
Mov c,acc.3
\
Mov b.4,c
\
Mov c,acc.4
\
Mov b.3,c
\
Mov c,acc.5
\
Mov b.2,c
\
Mov c,acc.6
\
Mov b.1,c
\
Mov c,acc.7
\
Mov b.0,c
\
Mov a,b
\
Красно-белый
\

\
\

Орг 200h
\
Con:db 41000000b, 2108; word tight, яркость, скорость вращения, длина содержимого
\
Http:/www.org.300h, ниже отображается содержимое данных, которое автоматически генерируется программным обеспечением нашего сайта. Пожалуйста, измените его самостоятельно. Среди них 0000000000 данных-это добавленный пустой код для отображения заготовки в начале и конце; & helгуб; & содержимое данных опущено, используйте автоматическое цифровое поколение нашего сайта. Кодовая программа автоматически генерирует качалку, СВЕТОДИОДНЫЙ матричный код поколения и загрузчика

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Tab:

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

Db 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

ДБ 00h,04h,40h,04h,41h,04h,41h,04h,04h

ДБ 41h,04h,41h,0fch,7fh,04h,41h,04h

ДБ 41h,04h,41h,04h,43h,0fch,41h,04h

ДБ 40h,04h,00h,0ch,00h,04h,00h,00h

Дб 00h,00h,01h,00h,01h,00h,01h,01h,00h

Дб 01h,00h,01h,00h,01h,00h,01h,01h,00h

Дб 01h,00h,01h,00h,01h,00h,01h,01h,00h

ДБ 01h,00h,03h,00h,01h,00h,00h,00h,00h

ДБ 00h,00h,00h,00h,1fh,0f0h,12h,20h

ДБ 12h,20h,12h,20h,12h,20h,0ffh,0fch

Дб 12h,22h,12h,22h,12h,22h,12h,12h,22h

ДБ 1fh,0f2h,00h,02h,00h,0eh,00h,00h

ДБ 00h,80h,00h,80h,40h,80h,40h,80h

ДБ 40h,80h,40h,82h,40h,81h,47h,0feh

ДБ 48h,80h,50h,80h,60h,80h,40h,80h

ДБ 00h,80h,01h,80h,00h,80h,00h,00h,00h

ДБ 10h,04h,1fh,0fch,00h,84h,01h,00h

ДБ 01h,00h,01h,04h,00h,0fch,00h,04h

ДБ 00h,00h,01h,00h,01h,00h,07h,0f8h

ДБ 01h,04h,01h,04h,00h,00h,00h,00h,00h

ДБ 00h,00h,01h,00h,01h,00h,07h,0f8h

ДБ 01h,04h,01h,04h,00h,00h,00h,00h,00h

ДБ 01h,01h,01h,0ffh,00h,85h,01h,04h

ДБ 01h,04h,00h,88h,00h,70h,00h,00h

ДБ 00h,00h,00h,00h,00h,00h,03h,0ch

ДБ 03h,0ch,00h,00h,00h,00h,00h,00h,00h

ДБ 00h,00h,00h,06h,00h,18h,00h,60h

ДБ 01h,80h,06h,00h,18h,00h,20h,00h

ДБ 00h,00h,00h,06h,00h,18h,00h,60h

ДБ 01h,80h,06h,00h,18h,00h,20h,00h

Tab1: дБ 01h,0f0h,01h,0ch,00h,30h,01h,0c0h

ДБ 00h,30h,01h,0ch,01h,0f0h,01h,00h

ДБ 01h,0f0h,01h,0ch,00h,30h,01h,0c0h

ДБ 00h,30h,01h,0ch,01h,0f0h,01h,00h

ДБ 01h,0f0h,01h,0ch,00h,30h,01h,0c0h

ДБ 00h,30h,01h,0ch,01h,0f0h,01h,00h

ДБ 00h,00h,00h,0ch,00h,0ch,00h,00h

Дб 00h,00h,00h,00h,00h,00h,00h,00h,00h

ДБ 00h,00h,1fh,98h,10h,84h,11h,04h

ДБ 11h,04h,10h,88h,10h,70h,00h,00h

Hellip; & hellip; & содержимое данных опущено, пожалуйста, используйте нашу автоматическую программу цифрового кода, чтобы автоматически генерировать рокер, светодиодный загрузчик кода dot
