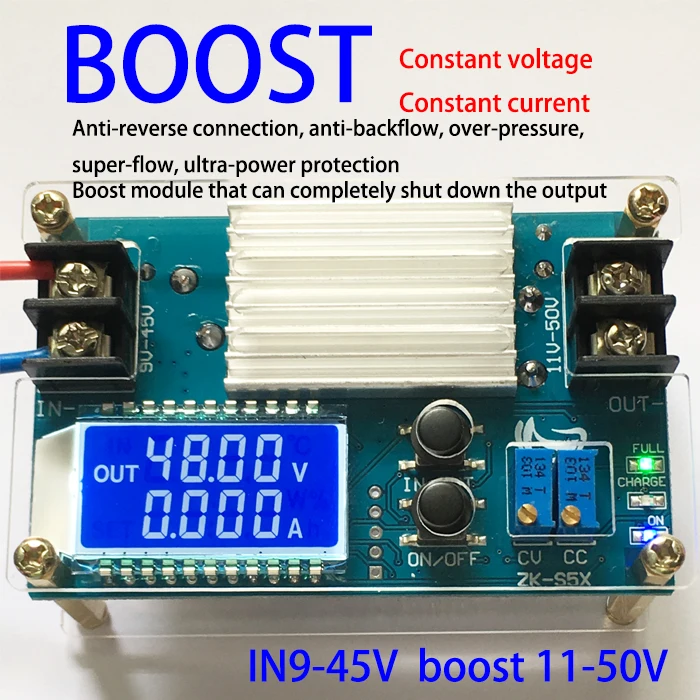

DC 9 45 в 5A повышающий преобразователь CC CV модуль питания регулируемый Регулируемый

DC 9 45 в 5A повышающий преобразователь CC CV модуль питания регулируемый Регулируемый

1. Хит продаж

1,1. Кнопка может полностью отключить выходное! Из-за специальной системы наддува выходное напряжение-это входное напряжение после выключения традиционного модуля наддува. Этот продукт устраняет эту проблему.

1,2. Способность самозащиты, традиционный модуль наддува легко гореть в условиях запуска нагрузки, установка напряжения на выходе ниже входного напряжения, Регулировка напряжения на выходе слишком высока и т. Д. Этот модуль устраняет эти проблемы и обеспечивает дополнительную защиту. Защита от обратного хода, обратное подключение не горит; Есть функция обратного потока, вы можете напрямую зарядить аккумулятор; еще одна защита от перегрузки по току и перенапряжения.

1,3. Широкий диапазон напряжения, до 50 В.

2. Параметры продукта

Входное напряжение: 9-45 В (когда ток на входе большой, обратите внимание на частичное напряжение на линии электропитания на входе)

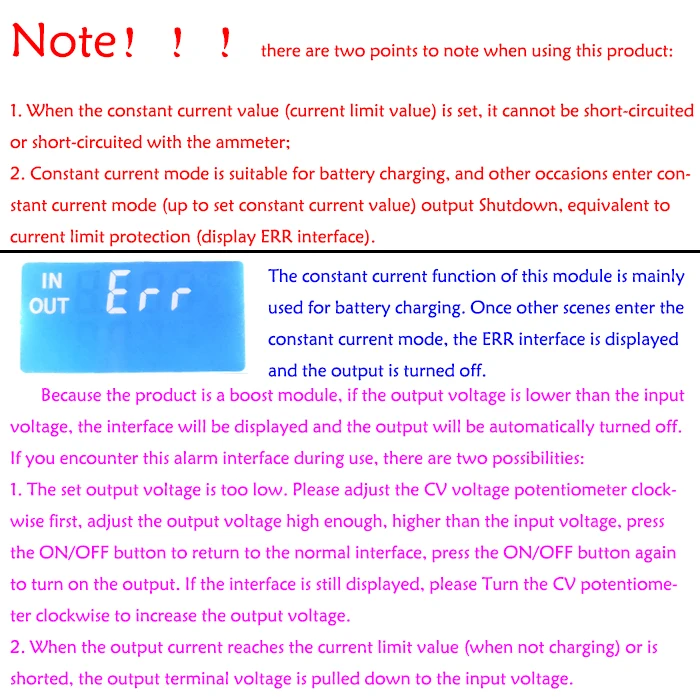

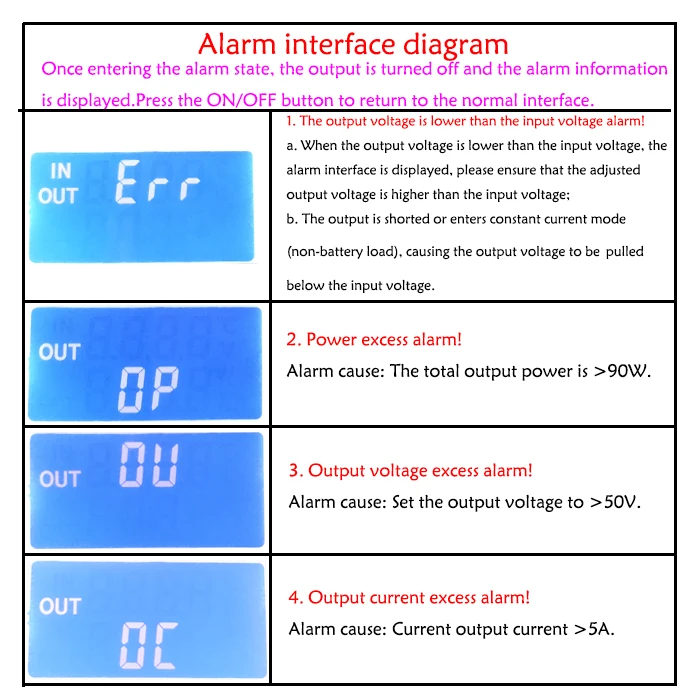

Выходное напряжение: 11-50 в, Заводская выходная мощность по умолчанию составляет около 15 В (входное напряжение выше, чем выходное напряжение, интерфейс ERR будет отображаться, И Выход напряжения должен быть увеличен)

Выходной ток: макс. 5 А (менее 90 Вт), выход выше 5 А или 90 Вт, автоматическая защита.

Выходная мощность: естественный теплоотвод 90 Вт (в пределах 5 а)

Напряжение дисплей: разрешение 0,05 V, диапазон 0-с алюминиевой крышкой, 50В, фактическая ошибка ± 0,3 V (для клиентов с строгие требования к точности)

Ток на дисплее: разрешение 0,005a, диапазон 0-5A, фактическая погрешность ± 0,1a (для клиентов со строгими точными запросами)

Рабочий ток: около 30 мА

Защита от обратного подключения на входе: Да

Выход, выход, защита от обратного потока: Да

Защита от короткого замыкания: Да

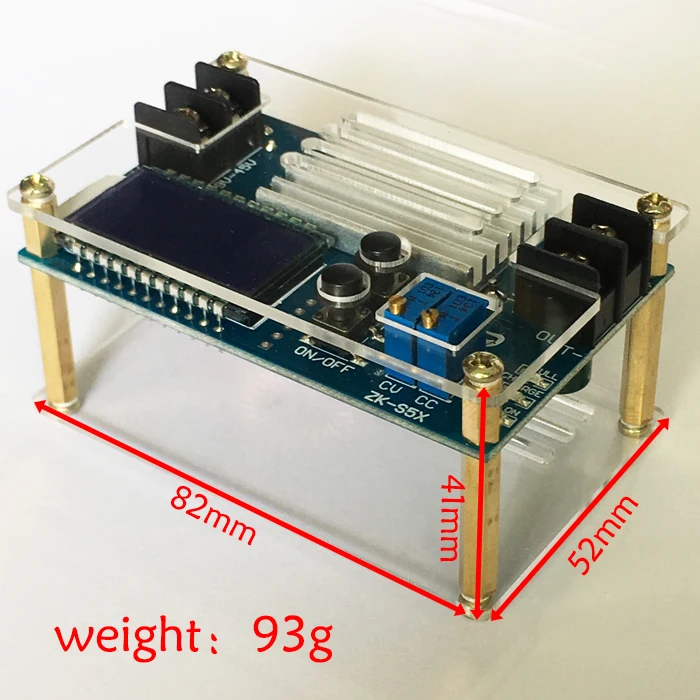

Размер: длина * ширина * высота 82*52*41 мм

Вес: 93 г

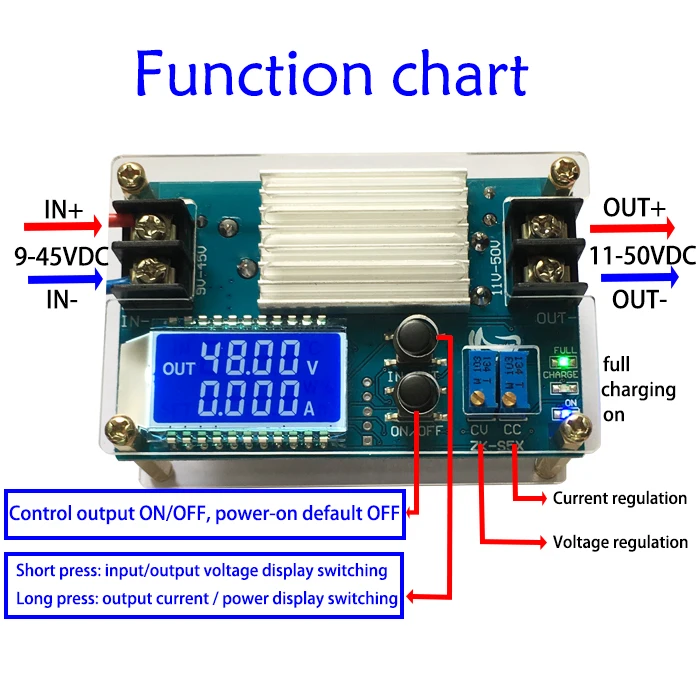

3. Описание функций

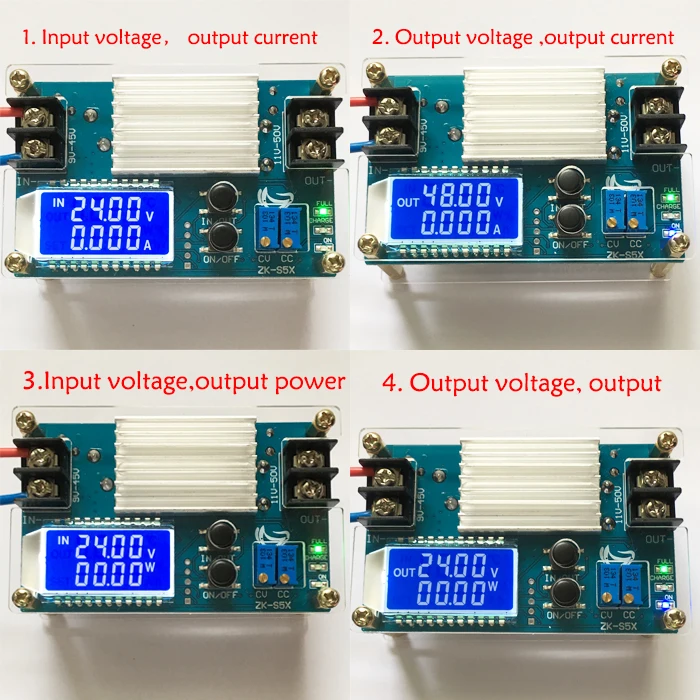

3,1. Модуль имеет две кнопки входа/выхода, включения/выключения: кнопка входа/выключения, дисплей входного напряжения и напряжения на выходе, длинное нажатие, возможно Переключение дисплея выходной мощности; кнопка ВКЛ/ВЫКЛ, кнопка управления выходом вкл/выкл, каждый раз, когда выходное состояние по умолчанию выключено.

3,2. Потенциометр CC используется для настройки тока зарядки, вращения по часовой стрелке, увеличения тока зарядки, настройки текущего значения необходимо установить после подключения аккумулятора, не может напрямую коротать настройку выхода; Доступ к Индикатору заряда батареи (красный), подсветка, полный индикатор (зеленый) Загорается при заполнении; Правый потенциометр CV используется для настройки напряжения на выходе и поворота по часовой стрелке для увеличения напряжения на выходе. Индикатор выхода-это индикатор состояния выхода, который загорается, когда есть напряжение на выходе, в противном случае он выключен

4. Как использовать

4,1. Используйте в качестве стандартного модуля наддува с защитой от перегрузки по току

(1) Отрегулируйте устройство постоянного напряжения CV так, чтобы выходное напряжение достигает напряжения, которое вы хотите.

(2) Отрегулируйте потенциометр регулировки тока CC для более чем 20 витков. Отрегулируйте потенциометр CC по часовой стрелке, чтобы ток на выходе мог достигать значения защиты от перегрузки по току, которое вы хотите установить. Если интерфейс ERR отображается после подключения нагрузки, затем Отрегулируйте потенциометр CC по часовой стрелке. Увеличьте предельный ток.

4,2. Используйте в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, велика, ток зарядки слишком велик, что наносит ущерб батарее. Таким образом, аккумулятор должен быть заряжен с постоянным током в начале, и автоматически переключаться на постоянное напряжение зарядки при зарядке в какой-то степени.

(1) Определите плавающее напряжение зарядки и зарядный ток аккумулятора, который вам нужен, и Отрегулируйте выходное напряжение на напряжение зарядки;

(2) Сначала поверните потенциометр CC против часовой стрелки на более чем 20 витков, подключите аккумулятор, поверните потенциометр CC по часовой стрелке и постепенно Увеличьте зарядный ток до нужного вам тока зарядки.

4,3. Используется как светодиодный модуль высокой мощности с постоянным током

(1) определить рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами;

(2) Отрегулируйте потенциометр CV таким образом, чтобы выходное напряжение достигает максимально рабочего напряжения светодиодный;

(3) Во-первых, поверните потенциометр CC против часовой стрелки в течение более чем 20 витков, вставьте светодиодный нагрузки, настройте потенциометр CC против часовой стрелки, чтобы сделать выходной ток достигает заданной светодиодный рабочий ток;

5. Примечания

5,1. Вход модуля в выключение и выход-короткое, в противном случае функция постоянного тока будет недопустимой.

5,2. Пожалуйста, убедитесь, что питание источника питания выше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшайте использование энергии, когда модуль горячий!

5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием. Повреждения, вызванные неправильным использованием, не будут компенсированы.

5,4. Не поддерживается настройка значения постоянного тока, путем коротких замыканий на выходном напряжении
