Модуль привода двигателя постоянного тока 60A двухканальный высокомощный H

Модуль привода двигателя постоянного тока 60A двухканальный высокомощный H

Изолятор оптопарыМодуль использует высокоскоростную оптопару 10 м для изоляции входного сигнала, что эффективно предотвращает помехи приводной платы на контрольную панель и делает систему более стабильной и надежной..

Кроме того, этот модуль также может вводить логический уровень 24 В, что удобно для прямого управления ПЛК и при необходимости может связаться со службой поддержки клиентов.

Этот модуль используется для привода двигателя постоянного тока с максимальным током до 60А, стабильной производительностью, которая не сопоставима с общим интегрированным приводом двигателя. Таким образом, он очень подходит для роботов гонки, колесницы гонки, Freescale гонки и так далее.

Конечно, этот модуль привода двигателя также очень подходит для начинающих управления двигателем, потому что его метод управления прост, см. Подробное описание ниже. Кроме того, пока вы покупаете этот модуль драйвера, мы обязательно научим вас, как использовать, и можем позволить вашему любимому двигателю поворачиваться под вашими руками!

Это легче для того чтобы контролировать Мотор, чем светильник в Бег светильник.

Характеристики модуля драйвера:

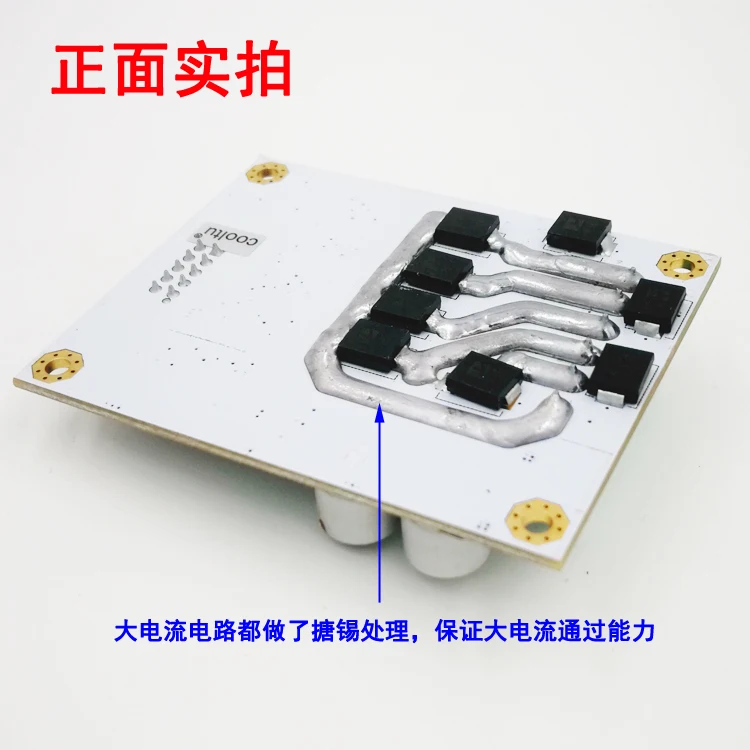

1. Основными компонентами модуля вождения являются патч, высокая интеграция, отличный макет платы и дизайн. Очень красивый и маленький размер. Он управляется двумя мощными двигателями постоянного тока на борту. Размер ведущего модуля составляет всего 80 мм * 56 мм.

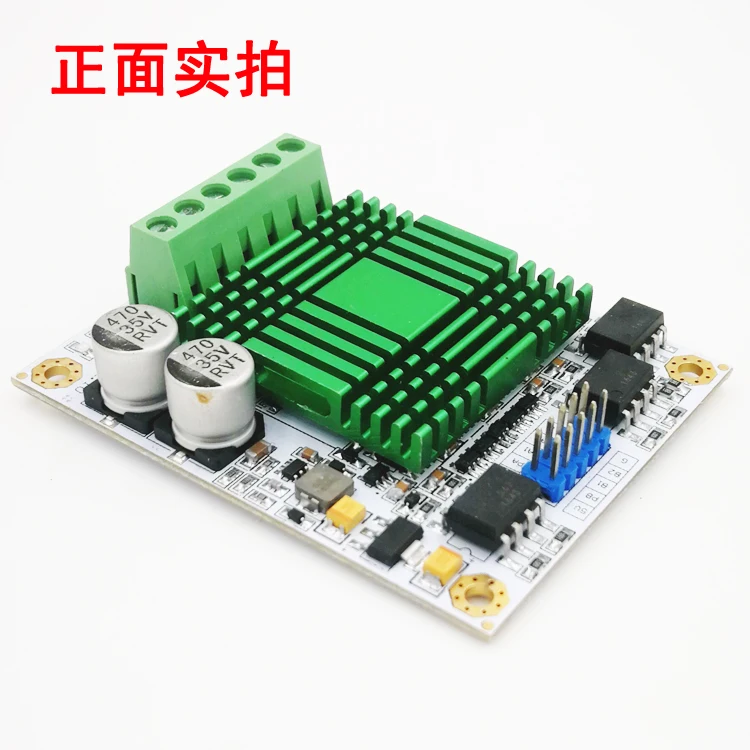

2. Широкий радиатор может эффективно нагревать модуль вождения, когда ток высокий, и поддерживать хорошую стабильность модуля.

3. При вождении двигателя максимальный номинальный ток модуля может достигать 60А, а сопротивление при включении составляет всего 0,003 Ом.

4. Высокая частота переключения, до 60 кГц, что эффективно позволяет избежать неприятностей, вызванных низкой частотой отладки двигателя.

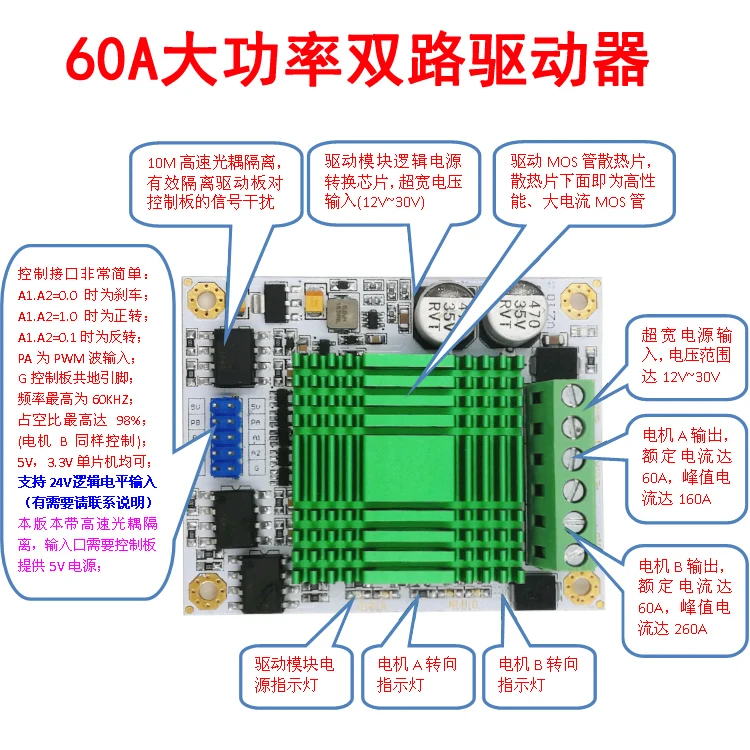

5.Интерфейс управления очень прост:A1.A2 = 0,0Время торможения.A1.A2 = 1,0Это положительный поворот.A1.A2 = 0,1Он перевернут.ПАИзготовитель:ШИМВолновой ввод (регулирование скорости двигателя);G дляОбщий заземляющий штифт контрольной платы (B-way является тем же контролем);

Модуль может быть контролируется 6, 3,3 V 5V MCU, а только один мотор источника питания (12V ~ 30V) не требуется.

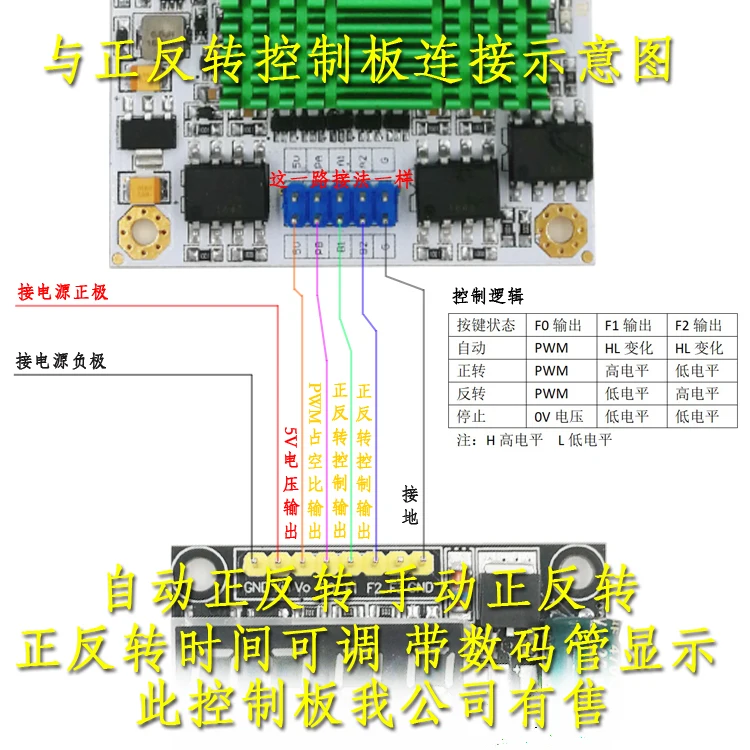

Схема проводки платы привода:

Механические параметры модуля вождения:

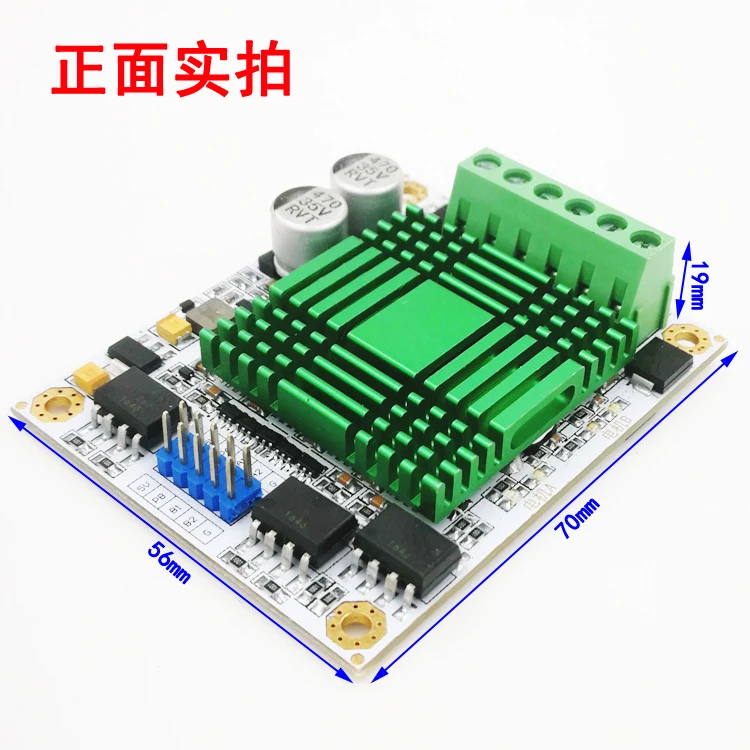

1) длина, ширина и высота = 70 мм * 56 мм * 19 мм;

2) Есть четыре отверстия с расстоянием 72 мм * 48 мм.

3) антистатические пакеты для отгрузки.

'
