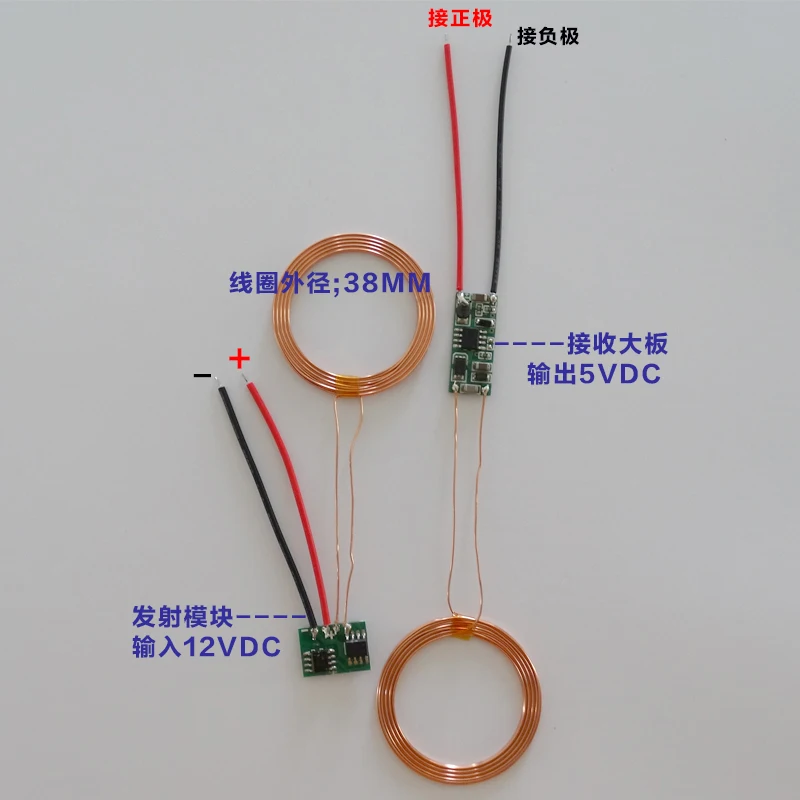

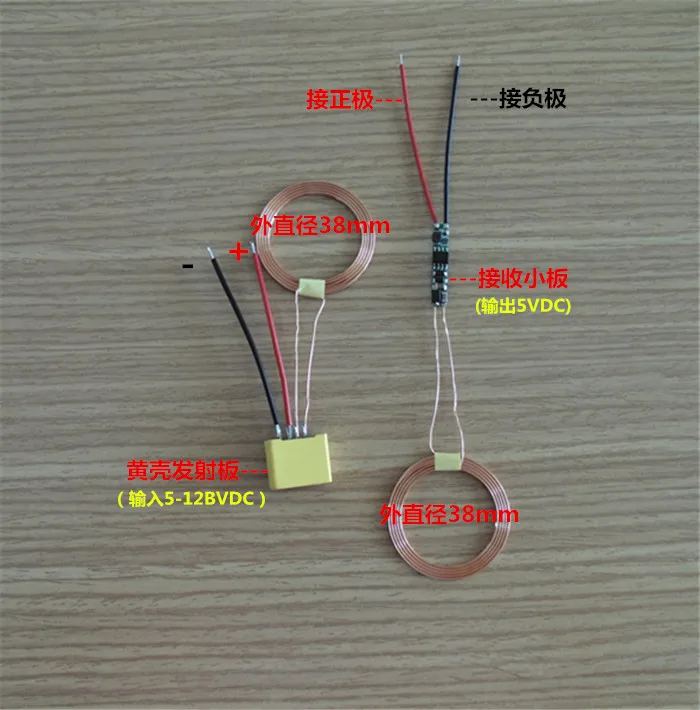

Основные параметры:

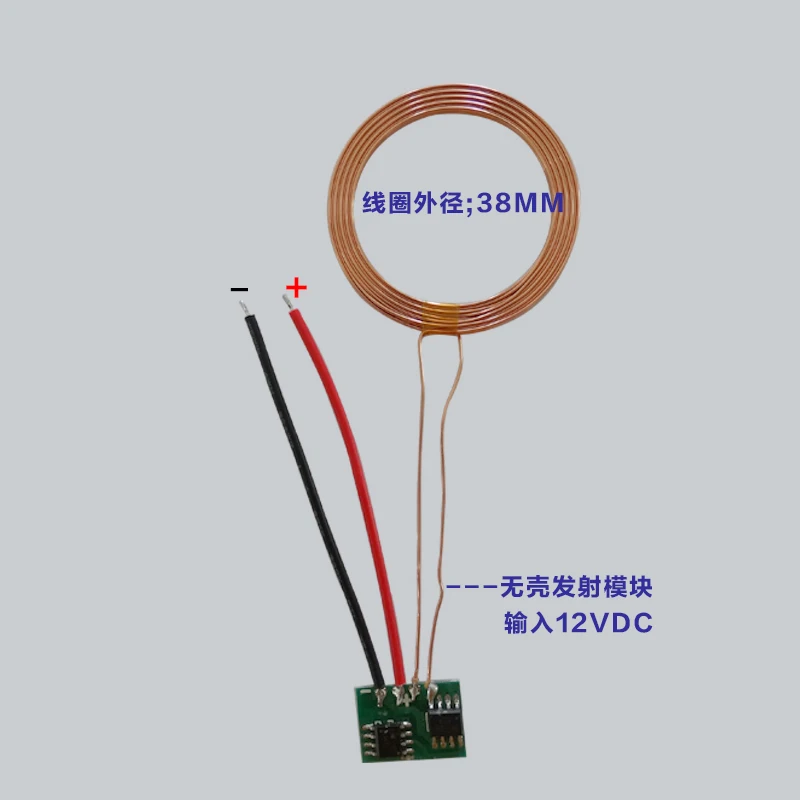

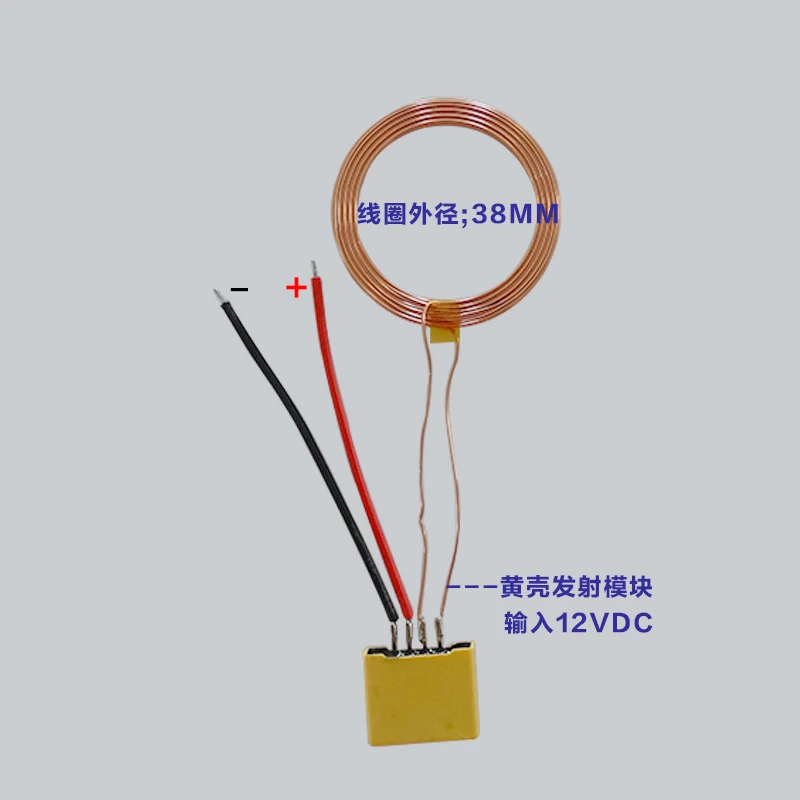

Модуль передатчика (Желтый корпус) РазмерДлинный18 мм *Широкий8,5 мм *Высокая15 мм

Размер катушки:Внешний диаметр38 ммВнутренний диаметр30 ммТолщина1,6 мм

Общая длина передающего модуля:10,2 см

Линейная длина положительных и отрицательных полюсов:6 см

Входное напряжение постоянного тока:12 В постоянного тока

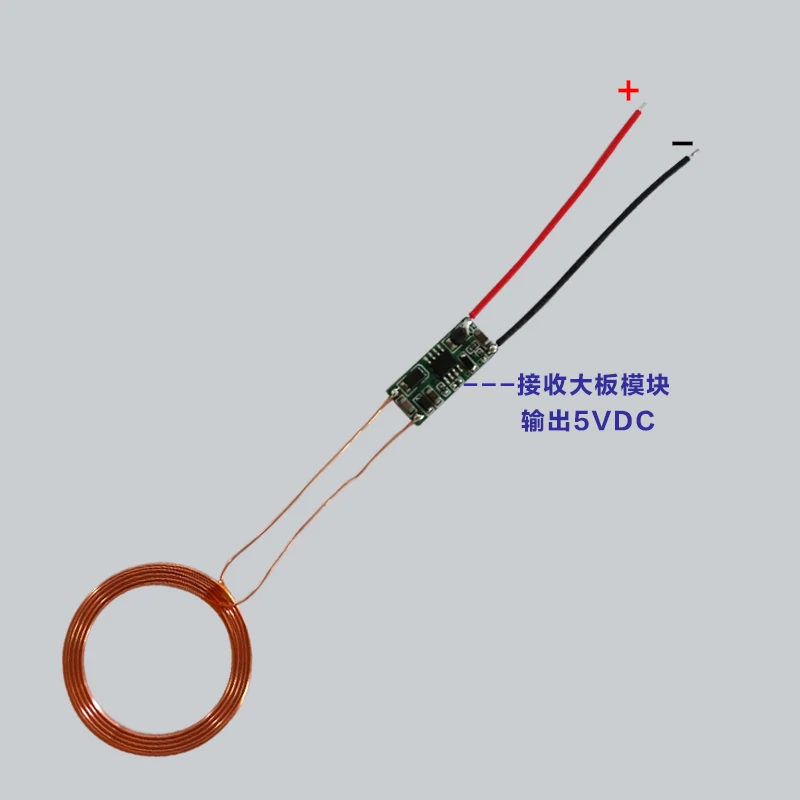

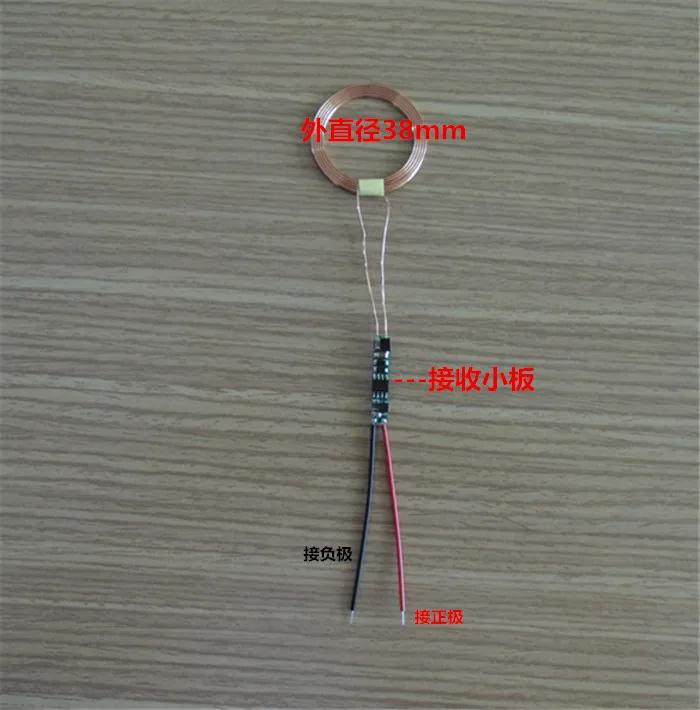

Размер приемного модуля (панели)Длинный26 мм *Широкий5 мм *Толстый3 мм

Размер катушки:Внешний диаметр38 ммВнутренний диаметр30 ммТолщина1,6 мм

Общая длина принимающего модуля:17 см

Линейная длина положительных и отрицательных полюсов:6 см

Выходное напряжение:5VDC

Выходной ток:500 мА

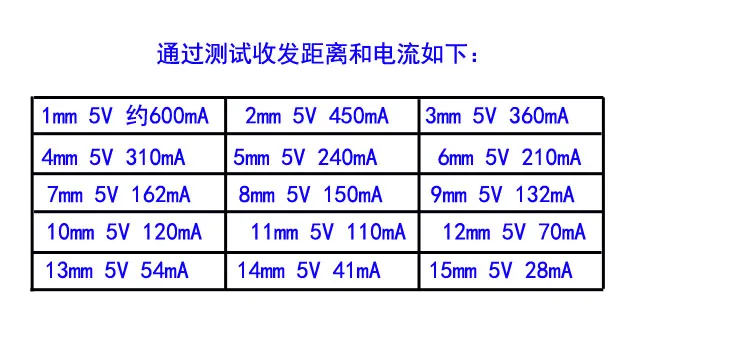

Расстояние передачи и приема:5~10 мм

Режим подключения:1Ножной источник питания отрицательный полюс; 2Ножной источник питания положительный полюс; 3И4Внешняя направляющая катушка для ног

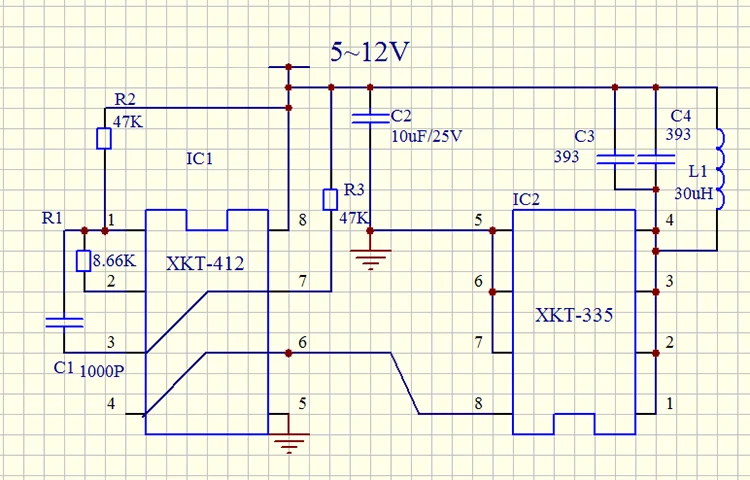

Для более удобного использования модуля схема передачи прилагается для справки.

Схема схемы приемной платы выглядит следующим образом.

Область применения:

1. Беспроводная зарядка мобильного телефона, MP3 и т. Д.

В настоящее время все больше и больше людей не могут жить без небольших электронных продуктов, таких как мобильные телефоны. Однако частая зарядка хлопотно и легко отсоединяется и повреждается. Очень удобно использовать наш модуль беспроводной зарядки, пока мобильный телефон помещается на зарядную пластину, его можно заряжать автоматически, и его можно забрать или ответить в любое время.

2. Источник питания системы освещения и циркуляции воды в аквариуме

Прозрачный аквариум с красивыми яркими огнями сделает зрителя очень любопытным. Как происходит его электричество? Секрет-это наш модуль беспроводного питания, который также очень перспективен на рынке.

3. Источник питания скрытых продуктов

В некоторых особых случаях необходимо установить функцию, скрытую в оболочке других продуктов, обычно используя источник питания батареи, что создает проблему с зарядкой, если свинцовый зарядный разъем будет легко обнаружен, использование нашего модуля беспроводной зарядки является лучшим решением.

4. Источник питания для гидрофильных продуктов

Например, электрические зубные щетки, бритвы и другие продукты часто контактируют с водой. Обычно трудно водонепроницаемый порт зарядки. Благодаря нашей беспроводной зарядке электрическая часть может быть полностью герметичной, полностью пыленепроницаемой и водонепроницаемой, а также улучшать качество продукции и повышать ценность.

5.Дизайнерские водонепроницаемые мобильные телефоны или рации

Мобильные телефоны и рации на рынке, как правило, заряжаются подключенными контактами, поэтому трудно провести реальную гидроизоляцию, использование беспроводного источника питания может быть полностью герметичным дизайном гидроизоляции.

6Расширение применения радиочастотной карты

Традиционная технология радиочастотной карты производит очень мало энергии, поэтому она может реализовывать только функцию идентификации на короткое расстояние. Наш модуль может обеспечить 500 мА тока, что значительно расширяет функции приложений, такие как голосовые подсказки, акоусто-оптический дисплей или беспроводное излучение. Во многих случаях может быть использован дизайн без батареи. Это не только снижает стоимость, но и улучшает срок службы продукта.

7. Медицинская область человека

Некоторые медицинские приборы должны работать в организме человека, такие как приуроченный к времени насос для лекарственных средств, капсульный эндоскоп и т. Д. использование схемы беспроводного источника питания может значительно продлить время работы оборудования, что имеет большую практическую ценность.

'
