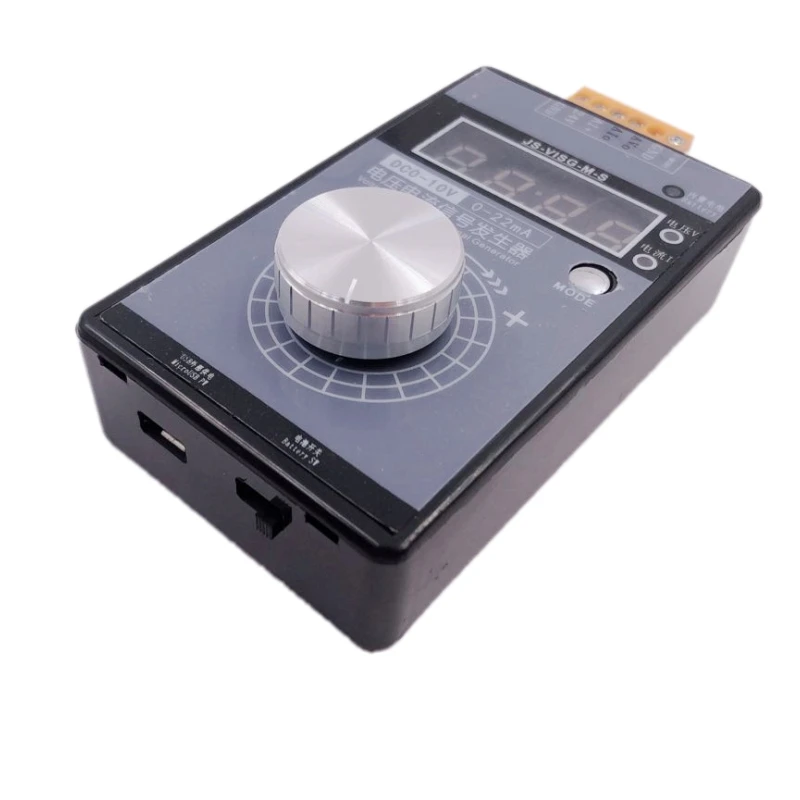

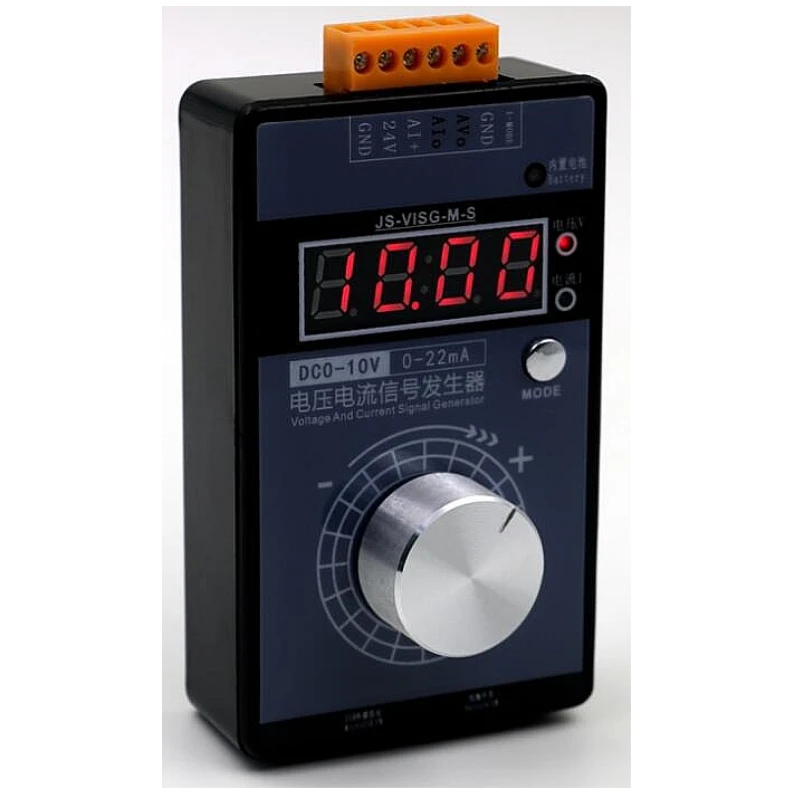

Аналоговый синтезатор с регулируемым током 0 10 В/2 В 22 мА/4 20 мА генератор сигналов

Аналоговый синтезатор с регулируемым током 0 10 В/2 В 22 мА/4 20 мА генератор сигналов

1 техническими показателями

1,1 внешний Питание: DC15-30V 1 Вт (за дополнительную плату)/5 Вт (зарядка);

1,2 3,7 V литиевая Батарея Ёмкость 1000 мА/ч, максимальный ток заряда 0.8A (выбор

Настройки);

1,3 Внешнее подключение microUSB- 5 В: 0,2 а (без зарядки)/1 А (зарядка);

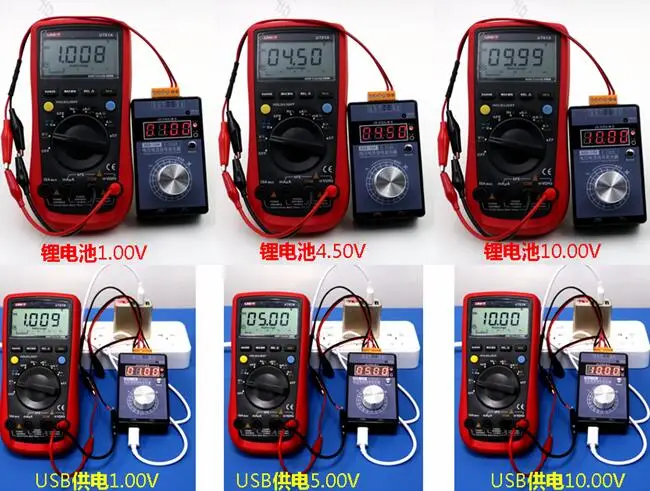

1,4 Регулируемый Напряжение Выход, 0-10В, Точность 0,01 V, также может быть откалиброван;

Максимальный выходной ток 100 мА, защита от короткого замыкания;

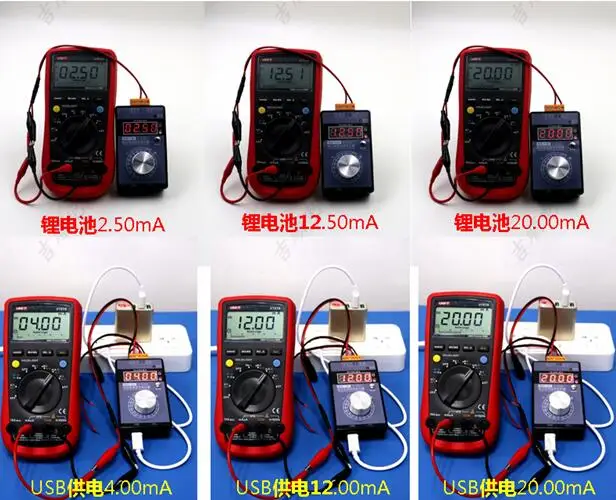

1,5 регулируемый ток Выход 0-22mA, точность 0.01mA, также может быть откалиброван;

Дискретный резистор 10-500ом, может быть коротким;

1,6 Цифровое Отображение цифр, 4 цифр, 2 десятичных знака;

1,7 энкодер вращаться на один круг имеет 20 импульсов;

6. Работа системы (нажмите вниз, ручка «ОК», вращение по часовой стрелке

Один пульс-«+ «Добавить», вращение по часовой стрелке, один пульс-«Минус»):

6,1 короткое нажатие «ОК», чтобы сохранить выходное значение, когда нормальная работа

Экран, цифровой трубный дисплей "..." После ослабления, сохранения успешно, выходное значение

Это сохраненное значение после следующей загрузки; Когда мы отлаживаем устройство, нам нужно

Отрегулируйте выходное значение случайным образом, если ручка не нажимается, она все равно

Быть сохраненным значением после перезагрузки;

6,2 шаги настройки параметров:

6.2.1 нажмите и удерживайте «ОК» в течение 2 секунд на обычном экране регулировки, чтобы включить

Режим настройки, дисплей «F001» (номер параметр 001);

6.2.2 поверните ручку, чтобы изменить номер параметров (первый раз, когда вы входите

«F002», вам нужно сначала указать пароль «+ - - +»);

6.2.3 при отображении номера параметров нажмите «ок», чтобы указать соответствующий

Настройка значения параметров и поверните рукоятку, чтобы изменить параметр;

6.2.4 нажмите «ок», чтобы сохранить параметр, выйти из настройки параметров и дисплей

Следующий номер параметр (если не входит пароль, нормальный режим регулировки

Будут внесены после "F001" значение настройки);

6.2.5 поверните ручку непосредственно на последний параметр «Fend», нажмите «OK»,

Установка выполнена и входит в стандартный режим регулировки;

6.2.6 после того, как дисплей настройки параметров не работает более 10

Секунд, он будет выйти из состояния настройки и перейти в нормальный режим регулировки;

6,3 примеры диаграмме:

6.3.1 изменить режим грубой/тонкой регулировки F001

Рис. 1 и rarr;2: Нажмите и удерживайте ручку 2 секунды, чтобы отобразить «F001»;

Рис. 2 и rarr;3: «+» один пульс, дисплей «- - -»;

Рис. 3 и rarr;4: Входной пароль «+ - - +», дисплей «=»;

Рис. 4 и rarr;5: нажмите «ок», если вход правильный, дисплей «F002», в противном случае дисплей «Err» и выходы;

Рис. 5 и rarr;6: поверните ручку, чтобы отобразить «F006»;

Рис. 6 и rarr;7: нажмите «OK», чтобы установить значение «F006», а затем модифицируйте значение, чтобы

Фактический выход равен значению дисплея, прежде чем входите в настройку;

Рис. 7 и rarr; : нажмите «ок», чтобы сохранить, или не сохранить, без работы более 10 секунд;

7 меры предосторожности:

7,1 пожалуйста, внимательно прочитайте это руководство перед проводкой;

7,2 Выключите питание, а затем подключите;

7,3 превышение диапазона, указанного в технических индикаторе, может привести к

Работать нормально или даже быть поврежденными;

Посылка включает в себя:

2015 г. 1 предмет Генератор сигналов 0-10 В/2-10 в 0-22 мА/4-20 мА
