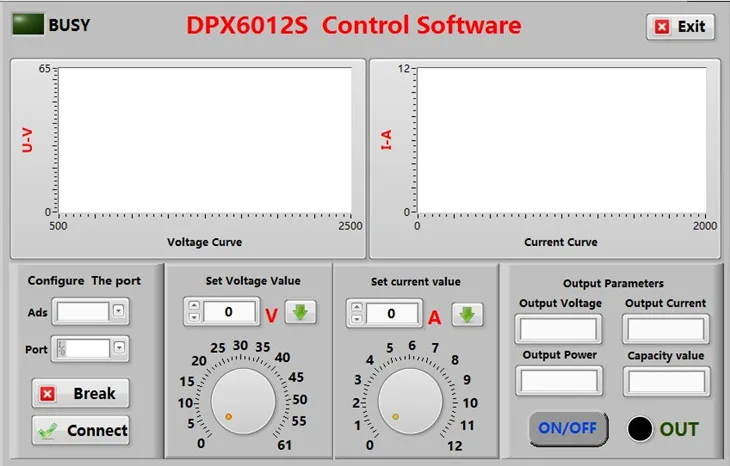

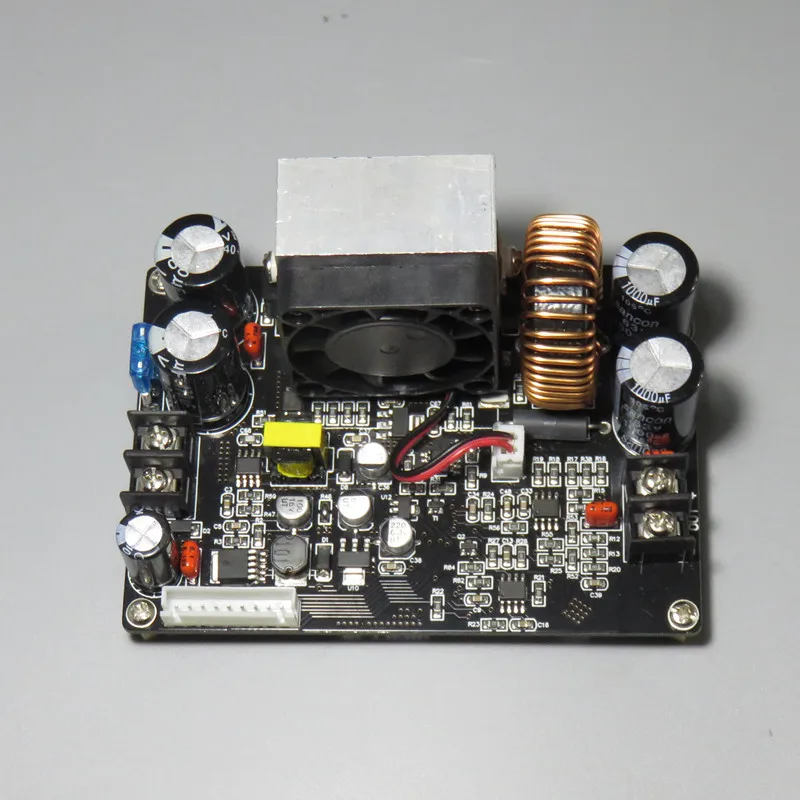

DPX6012S CNC понижающий источника питания представляет собой полный ЧПУ программируемый понижающий источника питания, маленький размер, высокая мощность, высокая эффективность и стабильная работа; С 1,8-дюймовый цветной ЖК-дисплей дисплей, демонстрационные данные являются комплексными и четкими; Блок питания использует передовое микропроцессорное управление, точно регулирует и отображает напряжение и ток; Используйте кнопки и ручки для совместной работы, настраивая параметры удобно и быстро. Кроме того, Верхний компьютер может связаться с компьютером, чтобы регулировать выходное напряжение и ток, а выходное напряжение и ток можно контролировать в режиме реального времени, идеально подходит для запуска, ремонта и экспериментов.

1. Используя современный микропроцессор, он может точно регулировать и отображать выходное напряжение и ток;

2. С использованием 1,8-дюймовый цветной жидкокристаллический дисплей, он может отображать напряжение, ток, емкость, время и силы рабочий статус в режиме реального времени;

3. Удобно и быстро регулировать и считывать параметры с помощью кнопок и ручек, особенно при экономии и запоминания параметров;

4. Выходное Перенапряжение (Ovp), перегрузки по току (Ocp), защита от перегрузки (Opp), и выход может быть отключен, когда выход превышает установленное значение;

5. Автоматический вентилятор охлаждения, чтобы гарантировать, что устройство питания не будет повреждено в результате перегрева;

6. Может быть постоянным давлением, постоянным выходом тока

7. С функцией защиты входного обратного соединения, он может предотвратить повреждение источника питания из-за обратного подключения входа;

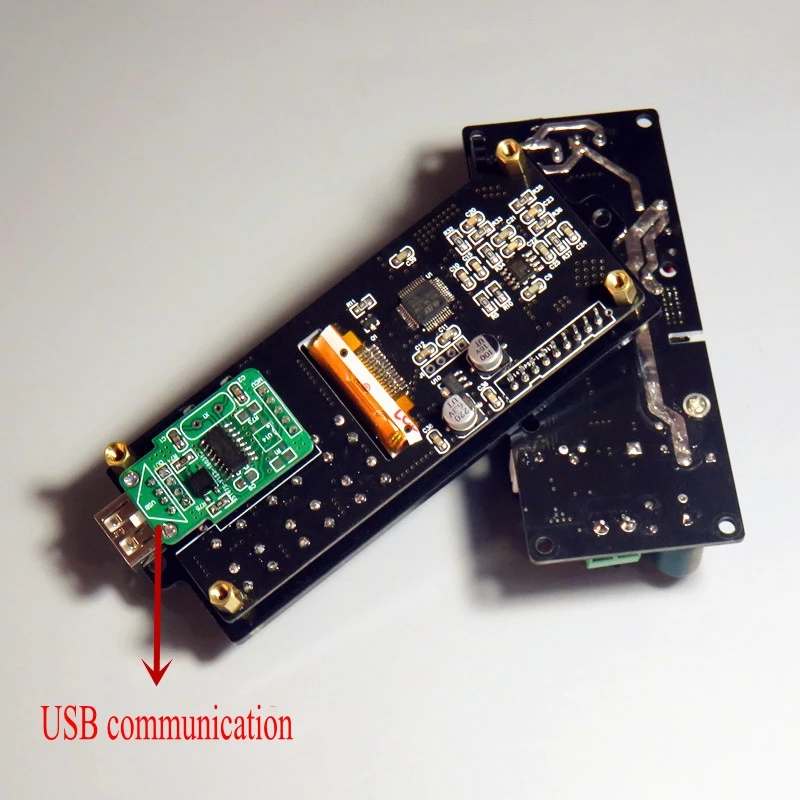

8. Дополнительная разработка может быть достигнута путем общения с компьютером или другим устройством через последовательный порт.

Проект

Параметр

Вход диапазон напряжения

6 В ~ 75 в

Диапазон регулирования напряжения на выходе

0 ~ 60 в (входное напряжение> Выходное напряжение)

Диапазон регулировки тока на выходе

0 ~ 12A

Вход защиты

Защита от неправильной полярности

Защита от выходного сигнала

(Ovp) превышение давления,(Ocp) перегрузки по току,(Opp) перегрузки по мощности

Выход Мощность

0 ~ 720W

Разрешение настройки выходного напряжения

10mV

Разрешение настройки тока на выходе

10mA

Выход пульсации

<100mVpp (вход 48 В, выход 24 В, ток 5A)

Передаточное число волн 100 Гц

<1/10000

Типичной эффективности

91% (вход 50 в, выход 30 В, ток 3 а)

Напряжение, точность отображения тока

10mV,10mA

Напряжение отображается сообщение об ошибке

± 1% + 20mV

В настоящее время отображается сообщение об ошибке

± 2% + 20mA

Время отклика

<50 мс

Для хранения операции

M0 ~ M9 всего 10 наборов хранения параметров

Метод рассеивания тепла

Встроенный радиатор и охлаждающий вентилятор

Начало вентилятора условия

Выходной ток выше 1,5a или выходная мощность выше 50 Вт

Рабочая температура окружающей среды

0 ~ 60 ℃

Температура окружающей среды хранения

-20 ~ 70 ℃

Применение окружающей среды

Внутренняя конструкция, Максимальная влажность 80%

Размер дисплея (длина × ширина)

115 × 45 (мм)

Описание инструмента Chapter II

1

Отображение фактического значения напряжения на выходе

7

Текущее значение набора дисплея

2

Отображение фактического значения тока на выходе

8

Значение напряжения в наборе дисплея

3

Отображение фактической выходной мощности

9

Сохранение статуса вызова

4

Кулонное отображение кулонных значений в реальном времени

А

Сохранение статуса вызова на дисплее...

5

Отображение значения времени работы

B

Переключатель индикации состояния

6

Отображение значения времени работы.

C

Модель

Интерфейс входного сигнала (IN) и выходной интерфейс (OUT) имеют прозрачные положительные и отрицательные отметки, не могут подобрать неправильный, реверсивный.

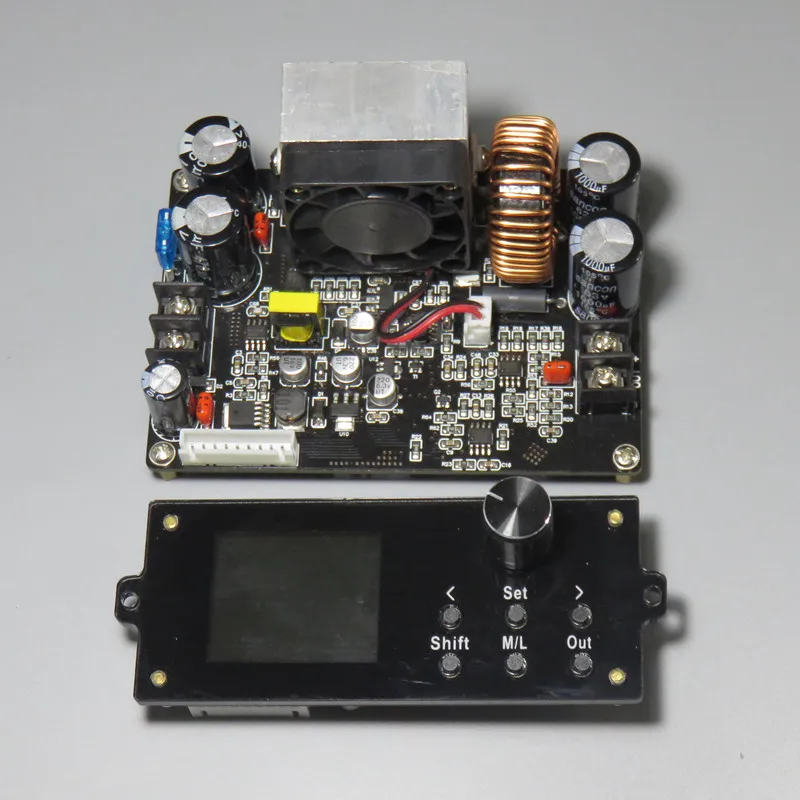

Нажмите кнопку «Set», чтобы переключиться, чтобы установить выходное напряжение и значения тока, нажмите кнопку «<» или «>», чтобы установить ступенчатое значение параметров. Отрегулируйте регулятор кодирования, чтобы изменить выходное напряжение или значение тока.

После установки значений напряжения и тока, вы можете напрямую нажать кнопку «выход», чтобы включить или выключить выход, в то же время, положение состояния переключателя будет отображаться «Вкл» или «Выкл». На рисунке ниже показано состояние отображения выходных данных ВКЛ и ВЫКЛ.

Сначала нажмите кнопку «Shift», затем нажмите кнопку «<», и будет очищено накопленное значение AH и время.

Сначала нажмите кнопку «Shift», затем нажмите кнопку «Set», нажмите или выйти из страницы настроек параметров системы, нажмите кнопку «Set», чтобы переключить параметры настройки (OVP, OCP, OPP), Метод настройки параметров такой же, как изменение напряжения на выходе и значения тока. Если состояние выхода системы превышает установленное значение, питание будет автоматически отключать выход и отображать причина отключения в состоянии выхода. В тех случаях, когда комплект параметр значение равно 0, защита не включен.

Шестое, сохранение параметров

Нажмите на кнопку «M \ L», чтобы перейти в режим сохранения параметров, Отрегулируйте регулятор кодирования, чтобы изменить бит сохранения параметров (0-9); затем нажмите кнопку «<», чтобы сохранить текущее установленное напряжение и значение тока в текущее установленное адресное бит; Нажмите кнопку «M», чтобы выйти из сохранения параметров.

Нажмите на кнопку «M \ L», чтобы перейти к функции запоминания параметров и Отрегулируйте регулятор кодирования, чтобы изменить адресный бит (0-9). Нажмите кнопку «>», чтобы напрямую выводить значения напряжения и тока, соответствующие выбранным в настоящее время адресным битам.

1. Не используйте измеритель напряжения и диапазона тока, в противном случае счетчик будет поврежден.

2. Положительные и отрицательные полюсы нельзя повернуть вспять, и реверс может повредить инструмент.

3, рабочая температура-10 ~ 50 ° C, Температура хранения-20 ~ 70 ° C, а инструмент находится в сухой среде.

4, не пытайтесь разбирать инструмент. Если посылка не будет запечатана, гарантия будет отменена. Внутри прибора нет запасных частей, пригодных для использования с пользователем. Ремонт можно сделать только через назначенные сервисные точки или вернуть на фабрику.

5. Пожалуйста, не перемещайте инструмент энергично, когда инструмент работает нормально, чтобы избежать непоправимого повреждения внутренней цепи.
