Зеленое силовое кольцо 14*8*7 катушка индуктивности общего режима магнитное с

Зеленое силовое кольцо 14*8*7 катушка индуктивности общего режима магнитное с

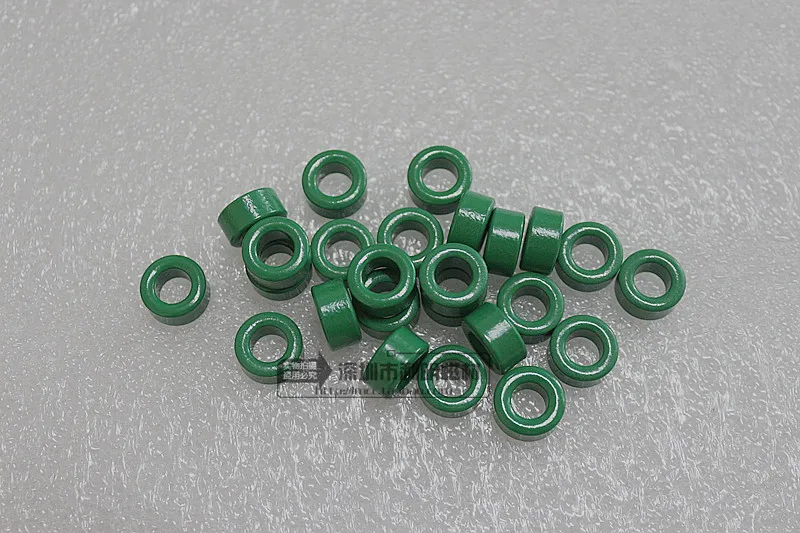

Название продукта:Ферритовый магнит кольцо

Внешний диаметр (OD):14 ммВнутренний диаметр (ID):8 ммВысокий (HT):7 мм

Цвет:Зеленый

Магнитные кольца, также известные как ферритовые магнитные кольца, обычно используются компоненты анти-помех в электронных цепях. Они оказывают хорошее подавление на высокочастотный шум. Как правило, используются ферритовые материалы.Mn общего назначения-Трансформаторного двигателя Mn-ZnСделано.

Магнитные кольца имеют различные характеристики сопротивления на разных частотах. Как правило, сопротивление очень малое на низких частотах. Когда частота сигнала увеличивается, сопротивление магнитных колец резко увеличивается.

Как мы все знаем, чем выше частота сигнала, тем легче излучать (купить высококачественное компьютерное шасси также для уменьшения электромагнитной утечки), И общие сигнальные линии не экранированы, тогда эти сигнальные линии становятся очень хорошими.Хорошая антенна принимает все виды загроможденных высокочастотных сигналов в окружающей среде, и эти сигналы накладываются на оригинальные передаваемые сигналы и даже изменяют исходные передаваемые полезные сигналы. Затем под действием магнитного кольца нормальный полезный сигнал может пройти хорошо, и высокочастотный сигнал помех может быть хорошо подавлен, и стоимость низкая.

Так что все на сигнальной линии монитора.USBНеудивительно, что разъемы, даже пластиковые комообразные магнитные кольца на высококачественных клавиатурах и мышах.

Выбор номера поворота магнитного кольца

Общий режим дроссельной катушки формируется путем передачи всего кабеля через Ферритовое магнитное кольцо. Кабель также может быть намотан несколькими включениями магнитного кольца в соответствии с потребностями. Чем выше количество поворотов, тем лучше подавление помех влияет на нижнюю частоту, но чем слабее подавление шума на более высокую частоту. В практическом проектировании, номер поворота магнитного кольца должен быть отрегулирован в соответствии с частотными характеристиками тока помех. Обычно, когда диапазон частот сигнала помех Широкий, на кабеле можно установить два магнитных кольца, каждый из которых имеет разные витки, чтобы подавить как высокочастотные помехи, так и низкочастотные помехи. Из механизма подавления помех, чем больше сопротивление, тем более очевидным является подавление помех. Сопротивление удушья общего режима происходит от индуктивности общего режима = jwlcmот формулы, легко увидеть, что для определенной частоты шума, чем больше индуктивность магнитного кольца, тем лучше. Но это не чехол на практике, потому что на фактическом магнитном кольце присутствует паразитарная емкость, которая существует параллельно с индуктивностью. При обнаружении высокочастотного сигнала помех, емкость конденсатора мала, и индуктивность магнитного кольца коротка, таким образом, общий режим дроссель теряет свою функцию.
