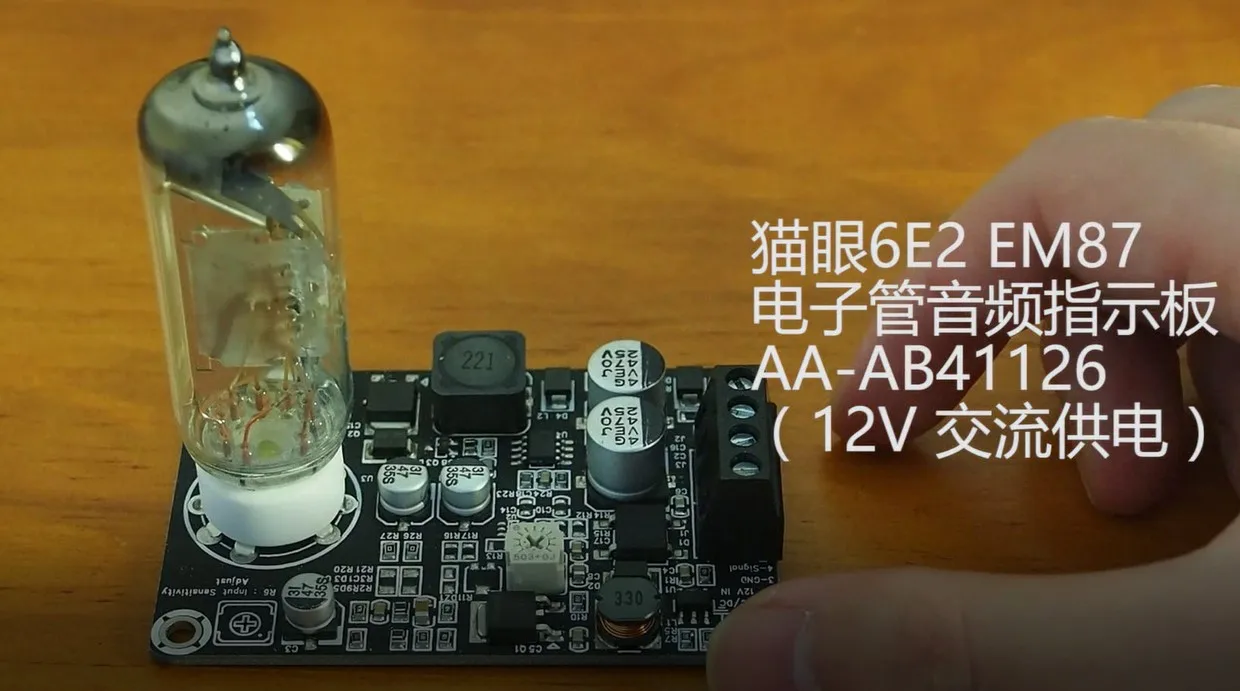

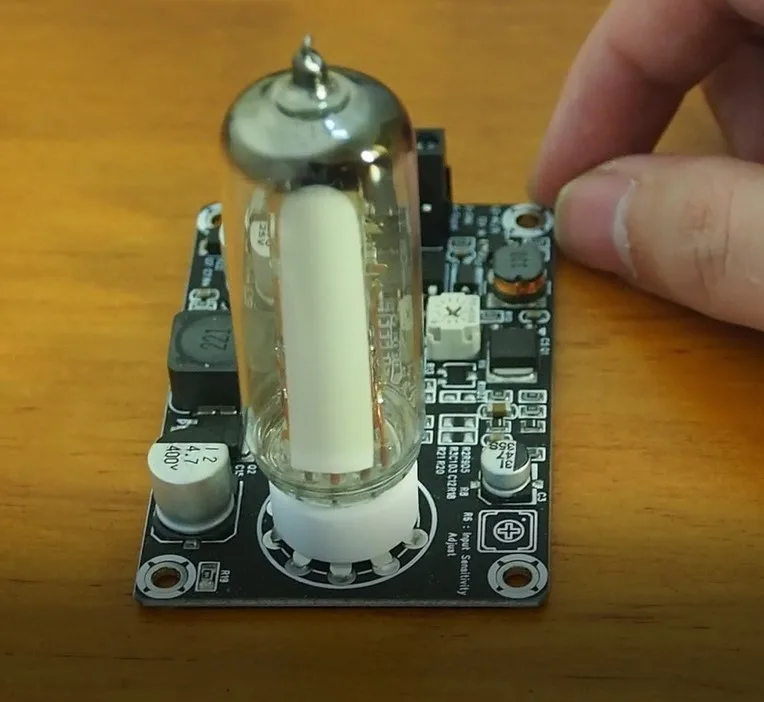

КонечноПлата привода кошачий глаз 6E2 electronic tube имеет совершенно новый дизайн схематической схемы. Он отказывается от старой цепи и тщательно решает проблему нагрева регулятора напряжения в старой цепи.Уменьшить энергопотребление цепи; Переключатель PCB на патч оригинала; Добавить светильник индикатора, чтобы украсить нижний светильник эффект ing. Готовый продукт протестирован через старение питания, чтобы гарантировать, что каждый клиент установлен успешно.

\
\

\
\

Примечание: Когда цепь работает, она генерирует опасное напряжение. Пожалуйста, обратите внимание на персональную безопасность при эксплуатации.

\
\

\
\

Схема характеристики:

\
\

(1) Новый макет оригинальных деталей и уменьшает высоту упаковки оригинальных деталей, все оригинальные детали ниже, чем сиденье электронной трубки, прост в установке и использовании;

\
\

2. Положение сиденья трубы находится в средней стороне, и метод установки является гибким, горизонтальным, вертикальным, выпуклым, скрытым и обоим.

\
\

(3) разумно оптимизируйте Размер печатной платы и Уменьшите пространство, занимаемое шасси.

\
\

4. Используйте универсальный источник питания переменного и постоянного тока для удобства использования.

\
\

5. Установите клемму на той же стороне, проводка более лаконична.

\
\

Существуют потенциометры регулировки яркости и уровня.

\
\

Встроенный двухступенчатый усилитель сигнала обладает более высокой чувствительностью и регулируемой интенсивностью уровня.

\
\

_ Встроенный электронный усилитель цепи, отказаться от традиционной платы вождения работы требуется трансформатор 250 В, сэкономить деньги, сэкономить время, сэкономить место;

\
\

Параметры ссылкаНомер детали:

\
\

Рабочее напряжение: AC \ DC12V

\
\

Потребляемая мощность: ≤ 9 Вт

\
\

Периферийный Размер: 79*45 мм

\
\

Инструкции по уходу за изделием

\
\

AC/DC12V: два разъема подключены к источнику питания, AC и DC являются универсальными, и нет необходимости различать положительные и отрицательные полюсы.

\
\

IN- and IN +: два разъема подключены к отрицательным и положительным полюсам аудиосигнала соответственно.

\
\

\
\

'
