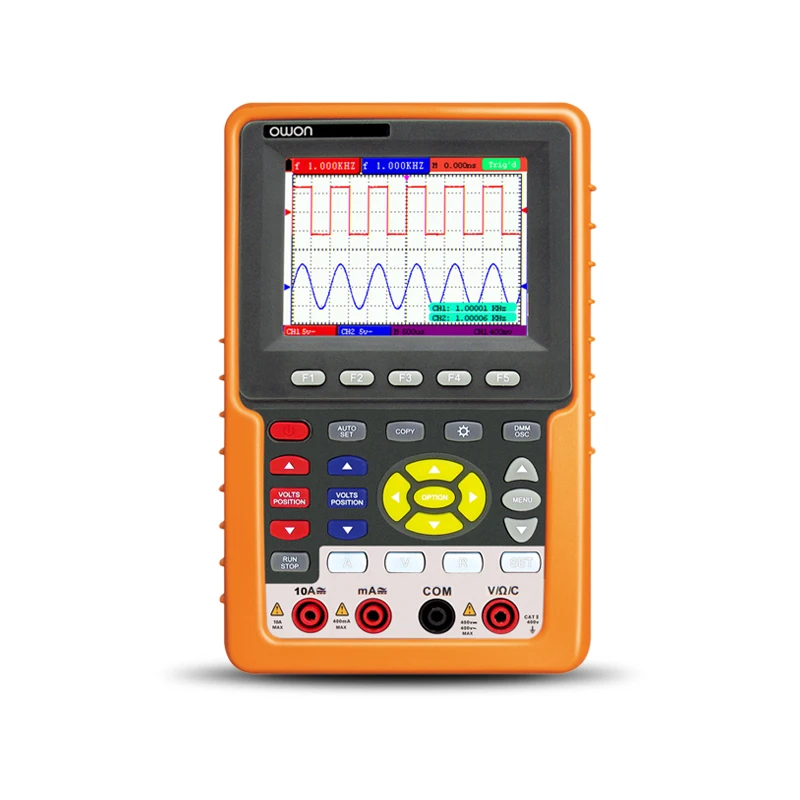

Портативный цифровой осциллограф Owon HDS1022M N Series мультиметр 20 мгц 2 канала 100 мбит/с

Owon HDS1022M-N серии HDS-N Ручной цифровой осциллограф и цифровой мультиметр, 20 МГц, 2 канала, 100 мс/с частота образцов Основные Особенности -2 в 1 (DSO + мультиметр) -Функция автоматического масштабирования -БПФ -20 групповых автоматических вариантов измерения -Полоса пропускания: 20 МГц-200 МГц -Поддержка передачи данных через USB -Мультиметр недавно поддерживаемый SCPI -Литий-ионная аккумуляторная батарея (6 часов резервного копирования) -Запись и воспроизведение сигналов Применение Тестирование цепи для отладки электронных замыканий Разработка и производство образования и обучения Техническое обслуживание и тестирование



[Цифровой осциллограф] характеристики производительности

Модель HDS1022M-N HDS2062M-N HDS3102M-N HDS4202M-N Пропускная способность 20 МГц 60 МГц 100 МГц 200 МГц Частота образцов (в режиме реального времени) 100 мс/с 1GS/s Горизонтальные весы (s/div) 5ns/div ~ 100s/div, шаг на 1 ~ 2,5 ~ 5 5ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5 2ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5 Время подъема (на входе, типично) ≤ 17.5ns ≤ 5.8ns ≤ 3.5ns ≤ 1.7ns Дисплей 3,8 дюймовый цветной дисплей со TFT ЖК панель (640 × 480 пикселей, 65535 цветов) Канал Двойное стекло Вход сопротивление 1MΩ ± 2%, параллельно 20pF ± 5pF 1MΩ ± 2%, параллельно 15pF ± 5pF Запись Длина Максимум 6000 точек на каждом канале Интерполяция Sin (x) / x Зонд коэффициент затухания 1X,10X,100X,1000X Вход муфта DC, AC и GND Точность постоянного тока (средняя) Среднее> 16 : ±(5% чтения + 0.05div) для △V Вертикальной чувствительностью 5 мВ/div ~ 5V/div (при вводе) Вертикальное разрешение (A/D) 8 бит (2 канала одновременно) Макс Вход Напряжение 400 В (PK - PK) (DC + AC, PK - PK, входное сопротивление 1MΩ, затухание щупа 10 : 1), CAT II Триггер Тип Edge, Video, Alternate Режим запуска Авто, нормальный, одиночный Уровень триггера ± 6 делений от центра экрана Режим приобретения Образец, пиковое определение и среднее DC усиления точность ± 3% Автоматическое измерение Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Время подъема, время падения, задержка A & rarr;B & uarr;, задержка A & rarr;B↓, + ширина,-Ширина, + обязанность,-обязанность Сигналов математика +, -, ×, ÷, FFT Хранение сигналов 4 сигналов Лиссажу рисунок

Пропускная способность

Полная пропускная способность Разность фаз ± 3 градуса Связь Интерфейс USB Питание 100V-240 В переменного тока, 50/60 Гц Литий-ионный аккумулятор Батарея 7,4 В, 6 часов работы Размеры (Ш × В × Г) 180 × 115 × 40 (мм) Вес (без посылка) 645 г

Мультиметр ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В натуральную величину для чтения 3(3/4) цифра (макс. 4000-количество) Диод 0V-1,5 V Вход сопротивление 10 МОм Вкл/Выкл измерения <50 (± 30) звуковой сигнал Напряжение VDC : 400 мВ, 4 в, 40 в, 400 В, 1000 В: ±(1% ± 1 цифра); Максимальный вход: 1000 В постоянного тока в переменного тока: 4 в, 40 в, 400 В: ±(1% ± 3 знака), 750 В: ±(2% ± 3 знака); Частота: 40 Гц-400 Гц; Максимальный Вход: 400 В переменного тока (виртуальное значение) В настоящее время DC: 40мА, 400мА: ±(1.5% ± 1 цифра), 10A : ±(3% ± 3 цифр) AC: 40мА: ±(1.5% ± 3 цифр), 400мА: ±(2% ± 1 цифра), 20A : ±(5% ± 3 цифры) Импеданс 400Ω : ±(1% ± 3 знака), 40 & Kappa;Ω - 4 & Mu;Ω : ±(1% ± 1 цифра), 40MΩ : ±(1.5% ± 3 цифры) Постоянной ёмкости, универсальный конденсатор 51.2nF - 100 мкФ: ±(3% ± 3 знака)
