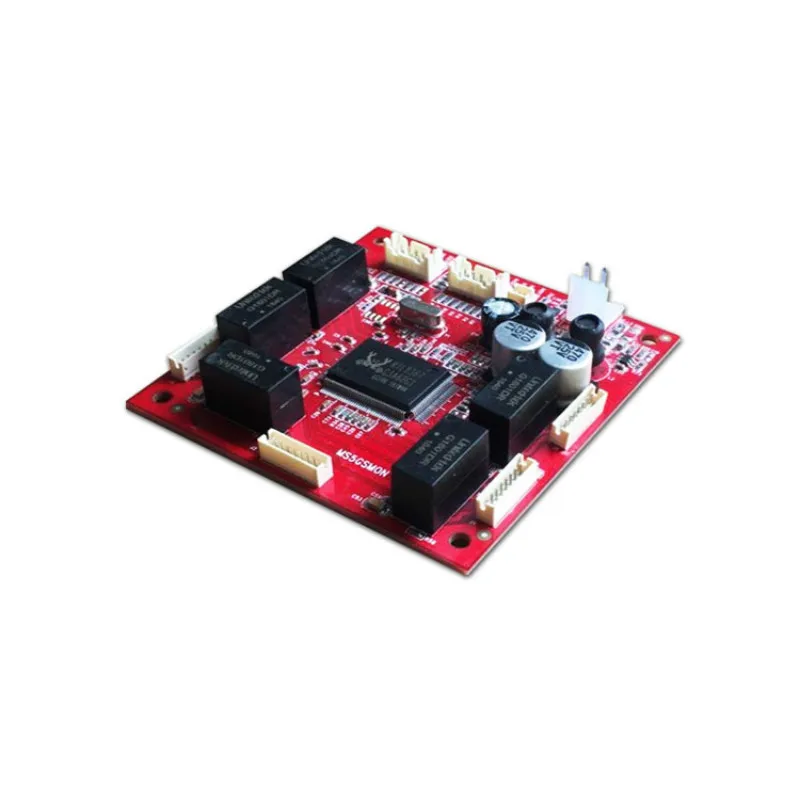

OEM/ODM 5 портов 10/100/1000M gigabit ethernet switchMini размер 78*78 мм гигабитный неуправляемый rj45

OEM/ODM 5 портов 10/100/1000M gigabit ethernet switchMini размер 78*78 мм гигабитный неуправляемый rj45

5 портов 10/100/1000M gigabit ethernet-коммутатор

Этот продукт настроен для удовлетворения требований клиентов. Этот продукт является неуправляемым коммерческим переключателем Ethernet,Поддерживает 5 гигабитных портов Ethernet, Ethernet порт pin-way. Поддержка 1 постоянного тока 9 ~ 15 В постоянного тока. Поддержка светодиодный свет

ИзРот, 5 звеньев света, 5 R / W света, мощность света.

Связь Интерфейс

1) Интерфейс Gigabit Ethernet

Тип интерфейса: 8 pin, поддержка MDI / MDI-X адаптивный, контактный разъем может быть надежным с замком, чтобы не стряхнуть.

Расстояние передачи: неэкранированная витая пара (UTP) или экранированная витая пара (STP), 1000 Мбит/с, подключение с супер-5

ИКабель класса 6 120 Ом, расстояние передачи до 100 м.

2) Мощность Интерфейс

Тип интерфейса: PH тип, два 3,96 мм Шаг клеммы. Контактное гнездо может быть надежным с замком, чтобы не стряхнуть

3) Все вышеуказанные интерфейсы являются плоскими, как направление схемы, что делает подпроводку может быть тонкой.

4) лампы используют SMD лампы для подключения ламп 1x5, лампы скорости 1x5 (слева направо 12345).

5) Подключите сигнал к другому штырьку 5x2 2,0 pitch row.

6) сигнал скорости подключается к штырьку 5x2 2,0.

7) сигнал источника питания соединен с 1x2 1,5 pitch PIN.

Индикатор светильник

Светодиодный

Указывает статус

Описание рабочего состояния

Мощность индикатор

Кнопка включения

(Красный)

О том, что силаПоставка-это нормально;

Свидетельствует о том, что мощностьИсточник питания не имеет питания илиРаботает неправильно.

Светодиодный индикатор SMT, желтый для индикатора скорости порта, зеленый светильник для индикатора состояния порта link.

Интерфейс Ethernet Индикатор подключения

(1 ~ 5)

Ссылка/ное

(Зеленый)

Это указывает на то, чтоПорт выключателя имеетСоединение

Это указывает на то, чтоПорт переключателя имеет данныеВ полном объеме.

Это указывает на то, чтоПорт выключателя не имеетТип подключения.

Индикатор скорости интерфейса Ethernet (1 ~ 5)

1000 м режим работы

100 м режим работы

Длина: 10 м режим работы

1) Поддержка стандарта ieeee802.3, 802.3u, 802.3ab, 802.3x

2) поддерживает пять портов 10Base-T / 100Base-T (X) / 1000Base-T (X) Ethernet Gigabit RJ45

3) поддержка полного/полудуплексного режима, автоматическое обнаружение MDI / MDI-X

4) Поддержка полной передачи данных без блокировки

5) Поддержка 9 ~ 18 В постоянного тока

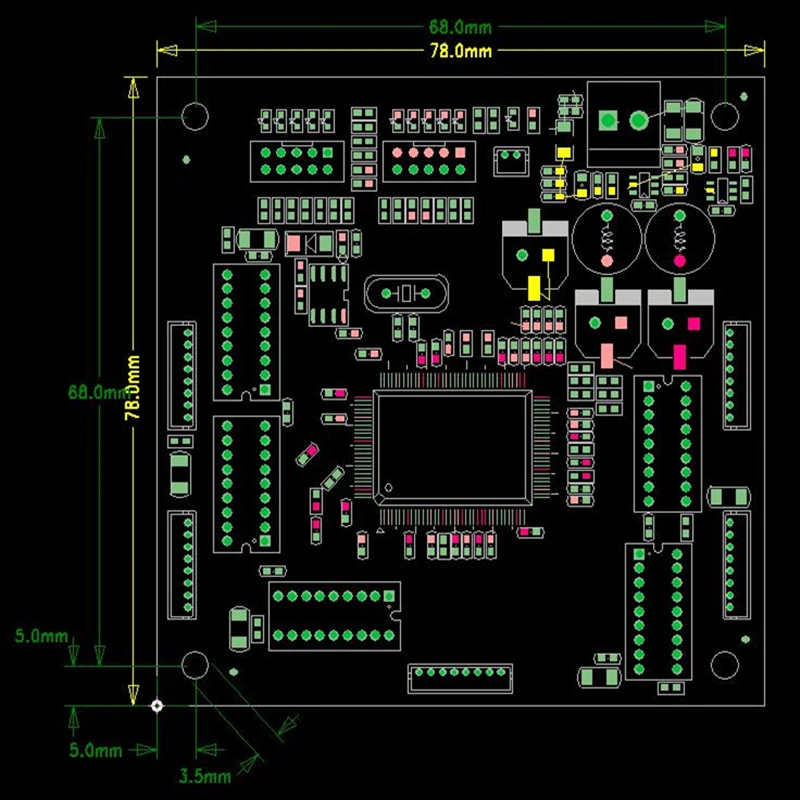

6) версия подложки маленькая, квадратная, 78х78мм

7) Есть четыре отверстия в углу, с отверстием для позиционирования подходит обстоятельства, рекомендуется диаметр отверстия 3,5 мм.

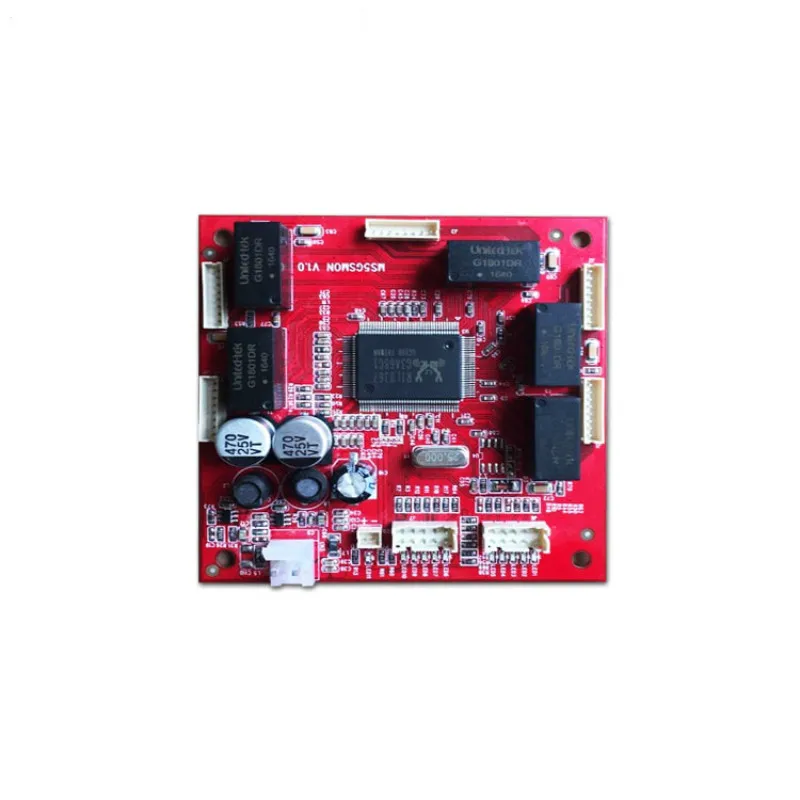

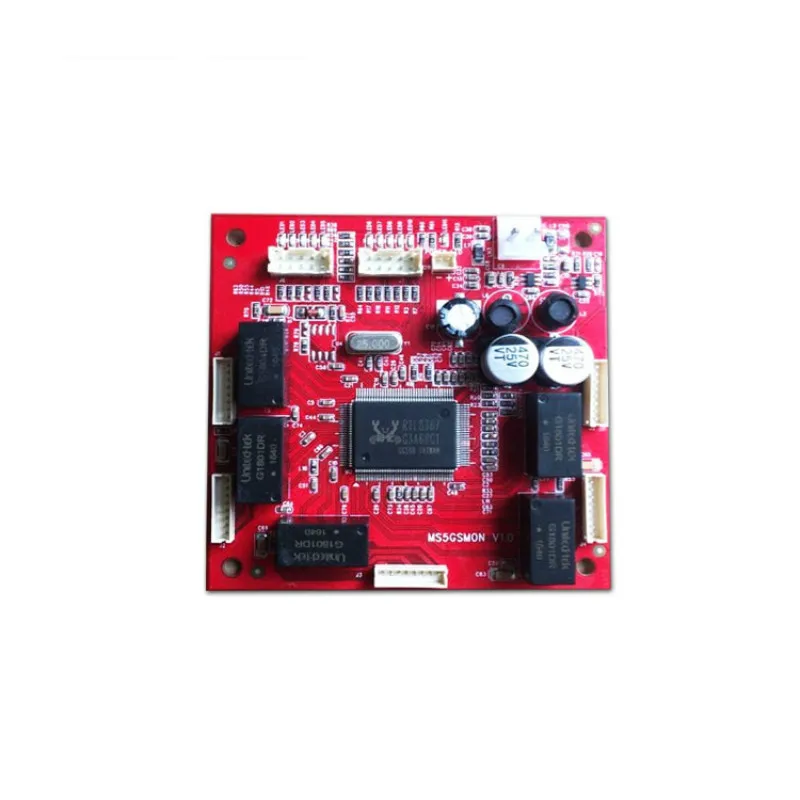

8) модуль маркирован MS5GSMON V1.0

9) конденсаторы сопротивления используют Промышленные твердотельные конденсаторы.

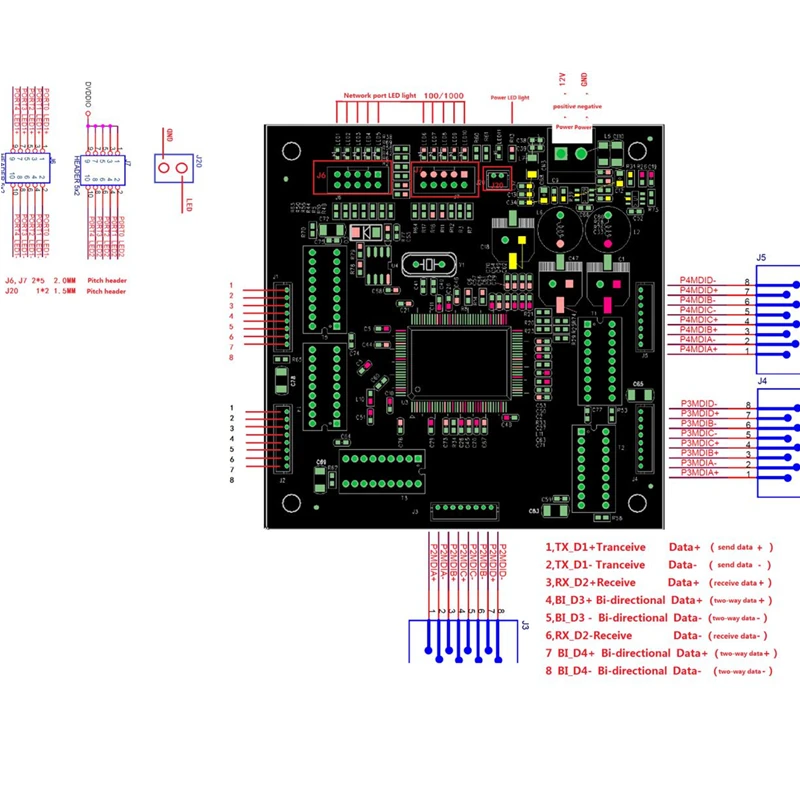

Структура схема

Упаковка: Используйте стандартную бумажную картонную коробку с материалом K = K, также примите переделку коробки.

Доставка:

У нас есть 5 лет партнер-экспедитор может предоставить вам очень конкурентоспособную рыночную плату, помочь клиенту сэкономить больше затрат.

1) образец будет использовать Экспресс-доставку от двери до двери, обычно 3-5 дней до места назначения.

2) небольшие заказы отправляются в аэропорт воздушным транспортом, обычно от 5 до 7 дней.

3) оптовый заказ будет выбрать морскую доставку, как правило, 20-35 дней до порта назначения.

1) коробка образцов: 10 шт/коробка

2) стандартная коробка: 100 шт/коробка

3) принимаем упаковку нового дизайна

1) мы можем использовать прошивку клиента, базовую плату клиента ODM или переделать всю плату,

2) мы можем предоставить услуги по разработке программного обеспечения.

3) Все продукты были дважды проверены и упакованы в хорошем состоянии перед отправкой.

4) Все товары имеют 1 год гарантии.

5) предоставляем услуги OEM/ODM.

SHENZHEN YINUO-LINK CO LTD (YINUO-LINK), является профессиональным и высокотехнологичным производителем, который занимается дизайном

Развития,Производство и продажа беспроводной сетевой коммуникационной продукции. Наша компания предоставляет полный спектрО

Беспроводные Решения покрытия, такие как:Беспроводной модуль, беспроводной маршрутизатор, беспроводной AP, мост, Ethernet POE переключатели, AP

И так далее, Добро пожаловать ODM/OEM. YINUO-LINKОбещает предоставить лучшие услуги и конкурентоспособные продукты. Клиент

Успех-это наш успех, удовлетворение клиентов-это наше удовлетворение!

Исходя из этого, мы будем продолжать улучшать наши различные услуги для удовлетворения различных потребностей клиентов. Доверяйте нам и работайте с

Свяжитесь с нами, вы будетеНикогда не чувствовать себя regretful. Давайте приносим миру больше удобства и каналов связи.

1) Как насчет качества?

Все наши продукты изготовлены из новых брендовых материалов, лучший дизайн со строгим старым тестированием и проверкой качества.

2) предоставляете ли вы услуги OEM?

Да, мы главным образом обеспечиваем OEM/ODM производство.

3) предоставляете ли вы только PCBA?

Конечно, PCBA приветствуется здесь.

4) Есть ли ограничение минимального заказа?

Добро пожаловать для того чтобы сделать заказ образца для проверки качества перед оптовыми заказами.

5) любое количество приветствуется, но, как вы знаете, различное количество с разной ценой.

Большое количество означает низкую стоимость.

6) как насчет гарантии?

Все продукты обеспечивают 1 год гарантии.
