LCR ESR тестер-транзистор индуктивность емкость сопротивление ESR метр diy наборы
Описание:Особенности:


ESR V2.0 ESR тестер сопротивления и емкости индуктивности

Таблица ESR-это ремонт электронного оборудования, устранение неисправности цепи мощных инструментов и эффективный помощник. Набор «сделай сам», не собирается, с 1602 экраном.

Мощность питания: DC5V-9V

Обзор:

Измерение сопротивления (без чувства):
Диапазон: 0,01 до 20 Ом. Только один диапазон.
Точность: 1% + 20 миллиом, десятка сопротивления, могут возникать расхождения на 0.3% + 0,01 в европейском стиле, разрешение 0,01 Ом. Эта таблица может быть откалибрована до 0.5%.

Постоянной ёмкости, универсальный конденсатор ESR измерения:
Диапазон: 0,01 до 20 Ом. Только один диапазон. Требует вместимость более 0,1 мкФ.
Точность: фиксируется около 0.9%. Если емкость ESR выровнена, измерение сопротивления будет на 0.9% меньше.

Постоянной ёмкости, универсальный конденсатор измерения:
Диапазон: 0,1 мкФ до 1000 мкФ, где 3 кГц постоянной ёмкости, универсальный конденсатор Диапазон измерения 3 мкФ до 1000 мкФ, 72kH диапазон измерения 0,1 мкФ до 50 мкФ.

Точность: 72 кГц и 3 кГц одновременное измерение, получить два значения емкости. Относительная погрешность выражена как 3 кГц, когда ошибка емкости может быть выражена как 2% + C / 500, 72k-1% + C / 25, единица формулы C-uF. Видимость, для того, чтобы удовлетворить общие требования к точности, менее 50 мкФ способность иметь доверие.

Измерение индуктивности: (2 раза нажатием кнопки питания для переключения PW)

Диапазон: 0-60uH (72 кГц), 0-1200uH (3 кГц)

Точность: 3% + 0,04uh, измеренная общая погрешность около 1%, минимальное разрешение 0,02uh. Индуктор не имеет параметра калибровки, поэтому погрешность примерно в два раза больше, чем погрешность в измерении сопротивления.

Основное назначение:
1, точное измерение вместимость более 0,1 мкФ конденсатор с алюминиевой крышкой, ESR. Емкость CBR может быть измерена ESR. Разрешение 0,01 Ом.
2, измерения 0,1 мкФ до 10 мкФ конденсатор с алюминиевой крышкой, емкость, тем меньше ёмкость выше точность. Полны решимости 1nF.
3. Точное измерение Индуктивности от 0 до 1200uH. Полны решимости 0.02uH.
4 просим учитывать, что в связи с замерами составляет менее 20 Ом нет чувства сопротивления, точность определения его местонахождения составляет более чем 3,5 разрядный цифровой универсальный электроизмерительный прибор, может быть решена до 0,01 Ом.

После сварки для самостоятельной калибровки, шаги следующие:
Калибровочные шаги:
1, с 2 см длинной медной проволокой короткого замыкания, это первый шаг, является предпосылкой. Рекомендуется делать в ботинке более двух минут.
2. Калибровка амплитуды Vp: доступ к цветовому Кольцу с сопротивлением 20 Ом. Нажмите клавишу M, чтобы перейти в меню калибровки Vp, используйте «C» и «K» увеличить или уменьшить значение Vp, так что значение дисплея R и измеренное сопротивление того же сопротивления.
3, J0 фазовая Калибровка: доступ к известному ESR 0,47 мкФ/630V Конденсатор CBB (ESR обычно от 10 до 30 миллиом). Нажмите клавишу M, чтобы перейти в меню калибровки J0, используйте «C» и «K» увеличить или уменьшить значение J0, так что значение дисплея R и конденсатора ESR как можно ближе.
4, J1 Калибровка фазы: доступ к известному ESR 0,1 мкФ/630V Конденсатор CBB, с J0
5, повторите регулировку J0 и J1 (Обычно этот шаг может быть опущен).
6, в новой версии программы есть Калибровочные элементы см. Доступ к известной емкости около 2000 мкФ (емкость 3 кГц) для калибровки. В этой таблице не допускается проверка большой индуктивности, калибровка см играет роль в улучшении.
7, удерживайте клавишу M в течение 3 секунд, затем отпустите, автоматически сохранит параметры, Подсказка на экране. Нажмите клавишу M снова, чтобы вернуться в состояние измерения ESR
Если не хватает емкости для калибровки, вы можете пропустить 3,4 два шага, может быть набор J1-4.
Только в том случае, J0 калибровки, ESR Точность 0,01 Ом соответствует нижний предел конденсатор с алюминиевой крышкой, составляет около 0,3 мкФ. В сочетании с J1 калибровки, нижний предел до 0,2 мкФ или меньше.



Таблица испытаний 0.1% точность 1 Ом резистор

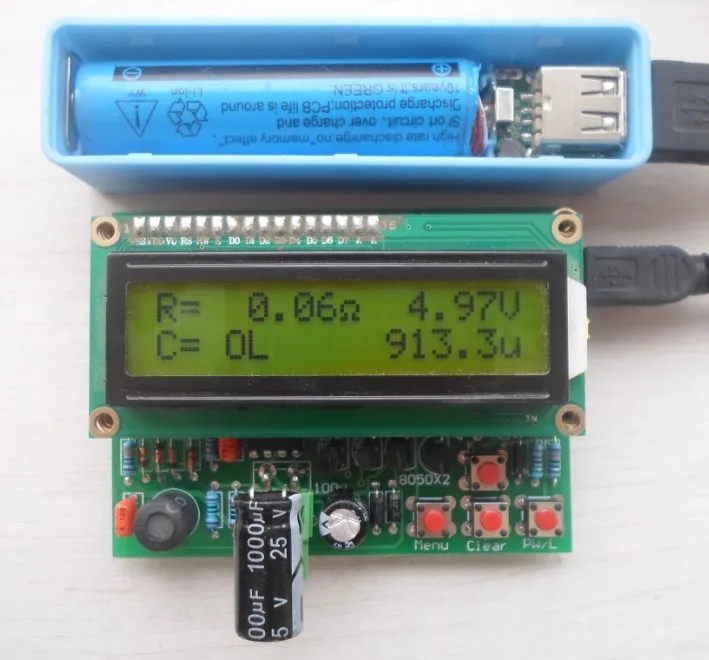

Алюминиевая крышка, 25В 1000 мкФ электролиза

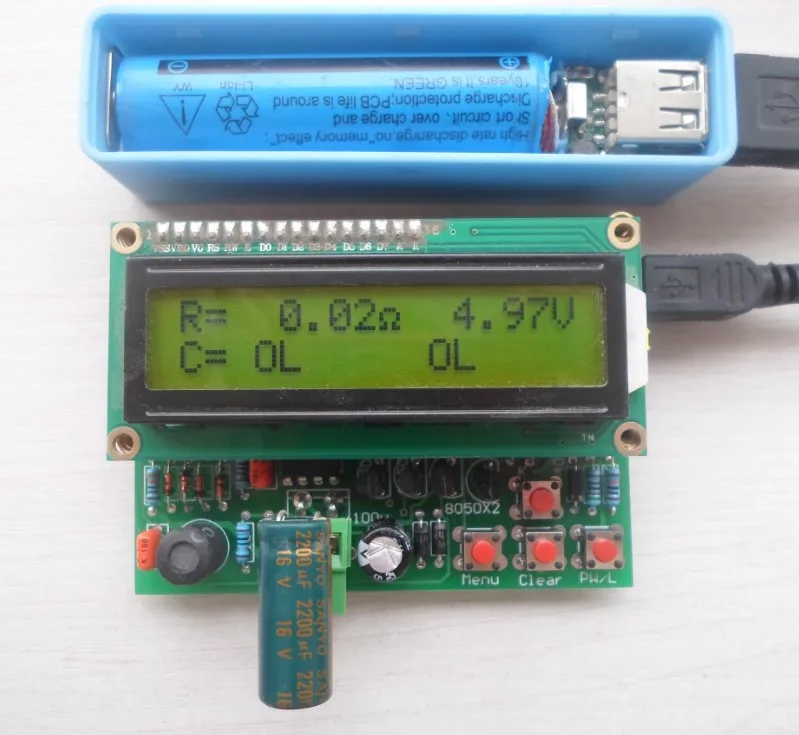

16V 2200 мкФ

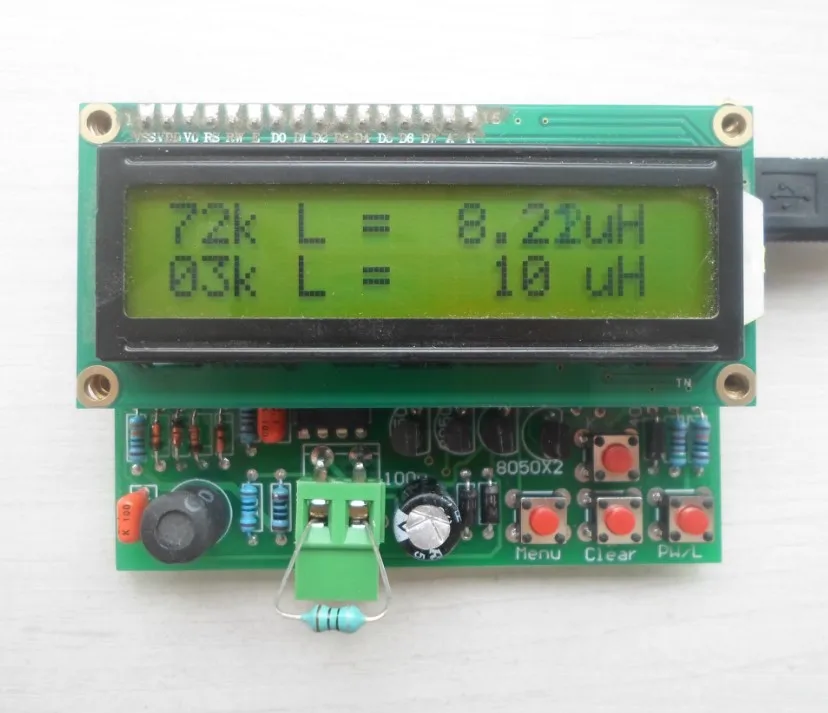

10uh цветовому коду индуктор

Посылка содержание
100% Фирменная Новинка
1 x ESR тестер DIY Kit (не собранный)
