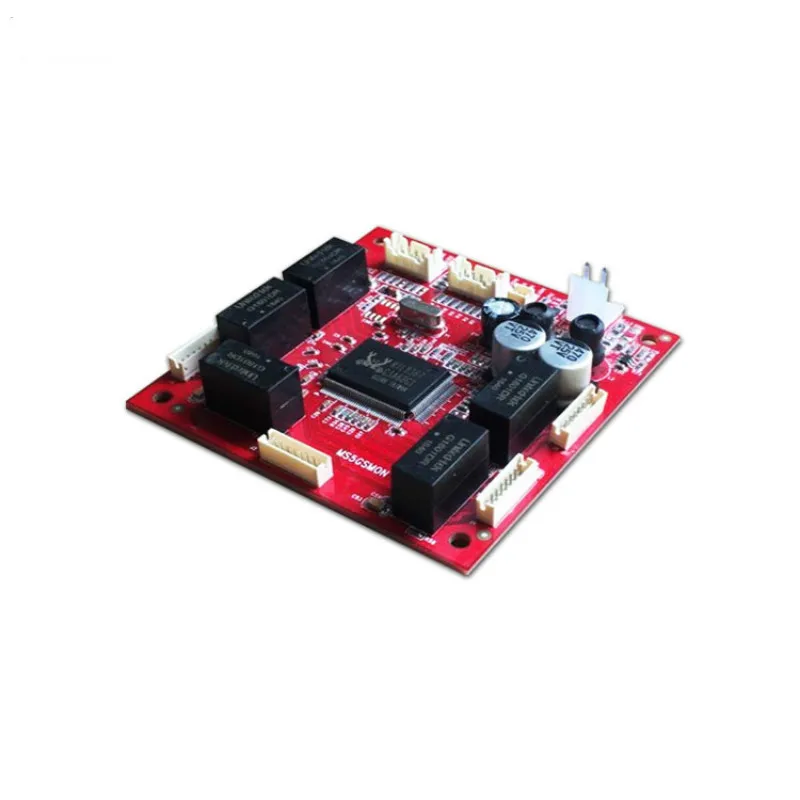

10/100/1000 Мбит/с гигабитный 5 портов ethernet коммутатор модуль pcba плата с 1*4 2,0 мм контактный разъем

Этот продукт настроен для удовлетворения требований клиентов. Этот продукт является неуправляемым коммерческим переключателем Ethernet,Поддерживает 5 гигабитных портов Ethernet, Ethernet порт pin-way. Поддержка 1 постоянного тока 9 ~ 15 В постоянного тока. Поддержка светодиодных ламп

ИзРот, 5 звеньев света, 5 R/W света, мощность света.

Интерфейс связи

1) Интерфейс Gigabit Ethernet

Тип интерфейса: 8 pin, поддержка MDI/MDI-X адаптивный, контактный разъем может быть надежным с замком, чтобы не стряхнуть.

Расстояние передачи: неэкранированная витая пара (UTP) или экранированная витая пара (STP), 1000 Мбит/с, подключение с супер-5

ИКабель класса 6 120 Ом, расстояние передачи до 100 м.

2) интерфейс питания

Тип интерфейса: PH тип, два 3,96 мм Шаг клеммы. Контактное гнездо может быть надежным с замком, чтобы не стряхнуть

3) Все вышеуказанные интерфейсы являются плоскими, как направление схемы, что делает подпроводку может быть тонкой.

4) лампы используют SMD лампы для подключения ламп 1x5, лампы скорости 1x5 (слева направо 12345).

5) Подключите сигнал к другому штырьку 5x2 2,0 pitch row.

6) сигнал скорости подключается к штырьку 5x2 2,0.

7) сигнал источника питания соединен с 1x2 1,5 pitch PIN.

Световой индикатор

Светодиод

Показывает статус

Описание рабочего состояния

Индикатор питания

PWR

(Красный)

Указывая, что мощностьПоставка нормальная;

Указывает, что мощностьИсточник питания не имеет питания илиРаботает нормально.

Светодиод SMT, желтый для индикатора скорости порта, зеленый свет для индикатора состояния порта link.

Индикатор подключения интерфейса Ethernet

(1 ~ 5)

LINK/ACK

(Зеленый)

Это указывает на то, чтоПорт выключателя имеетПодключение;

Это указывает на то, чтоПорт переключателя имеет данныеДеятельности.

Это указывает на то, чтоПорт выключателя не имеетПодключение.

Индикатор скорости интерфейса Ethernet (1 ~ 5)

Рабочий режим 1000 м

Рабочий режим 100 м

Рабочий режим 10 м

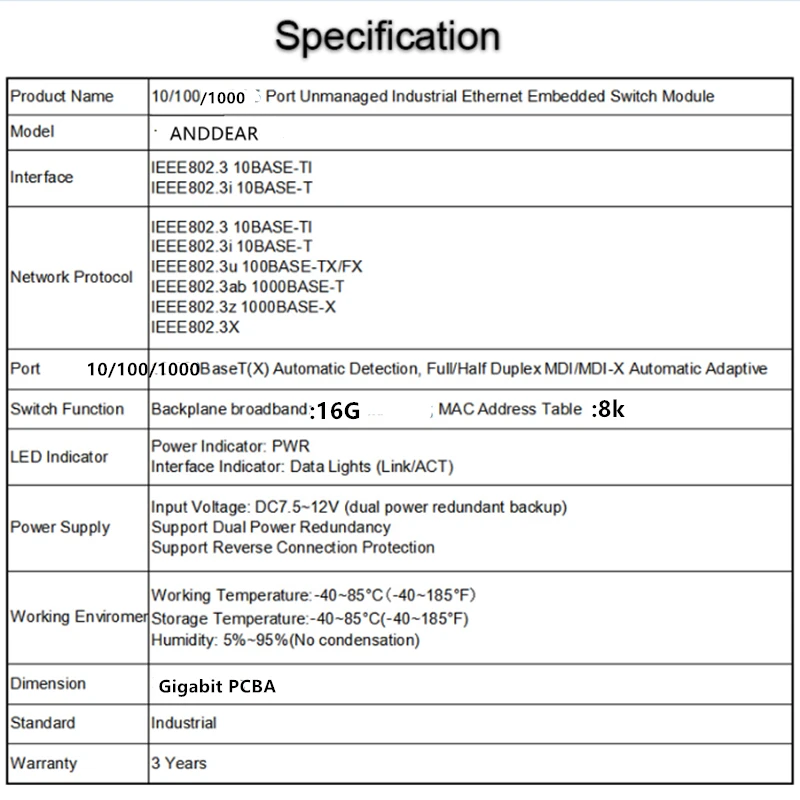

1) Поддержка стандарта ieeee802.3, 802.3u, 802.3ab, 802.3x

2) поддерживает пять портов 10Base-T/100Base-T (X)/1000Base-T (X) Ethernet Gigabit RJ45

3) поддержка полного/полудуплексного режима, автоматическое обнаружение MDI/MDI-X

4) Поддержка полной передачи данных без блокировки

5) Поддержка 9 ~ 18 В постоянного тока

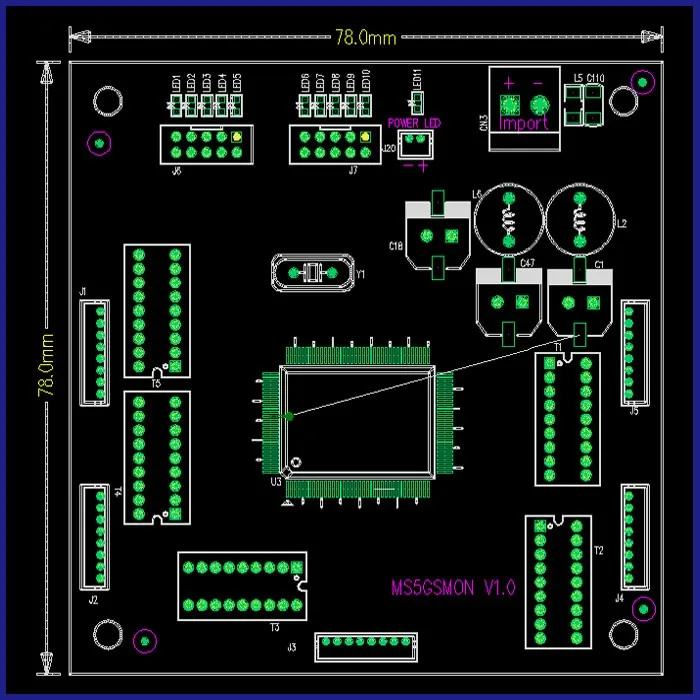

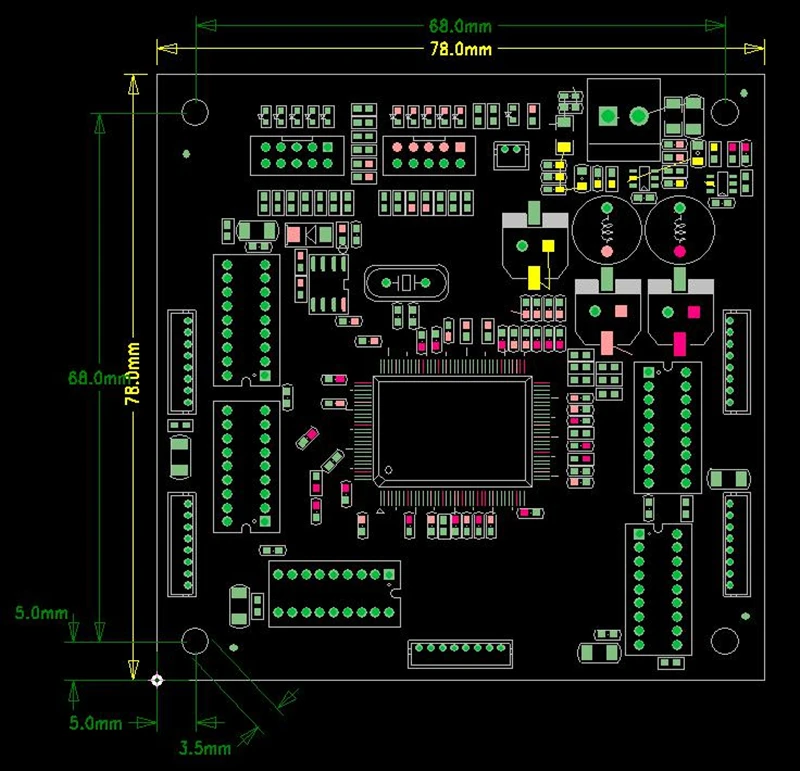

6) версия подложки маленькая, квадратная, 78х78мм

7) Есть четыре отверстия в углу, отверстие для позиционирования является подходящим обстоятельством, рекомендуемый диаметр отверстия 3,5 мм.

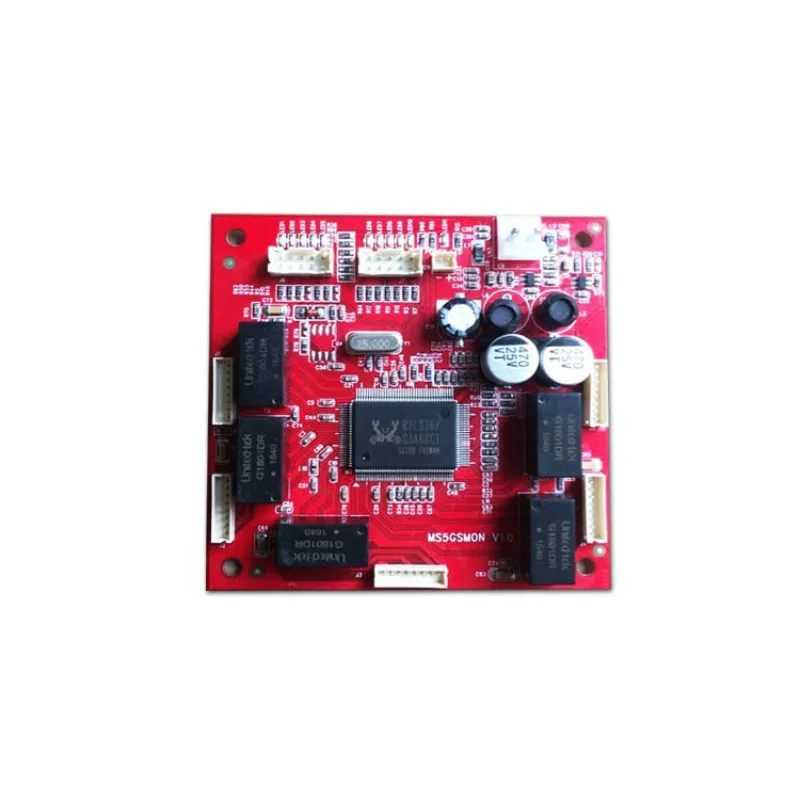

8) модуль маркирован MS5GSMON V1.0

9) конденсаторы сопротивления используют Промышленные твердотельные конденсаторы.

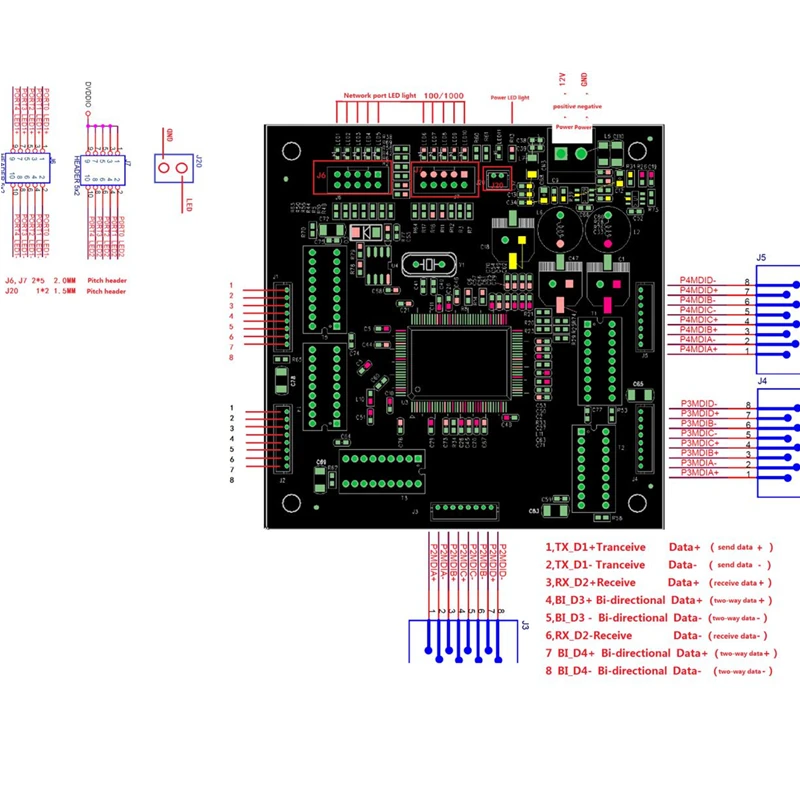

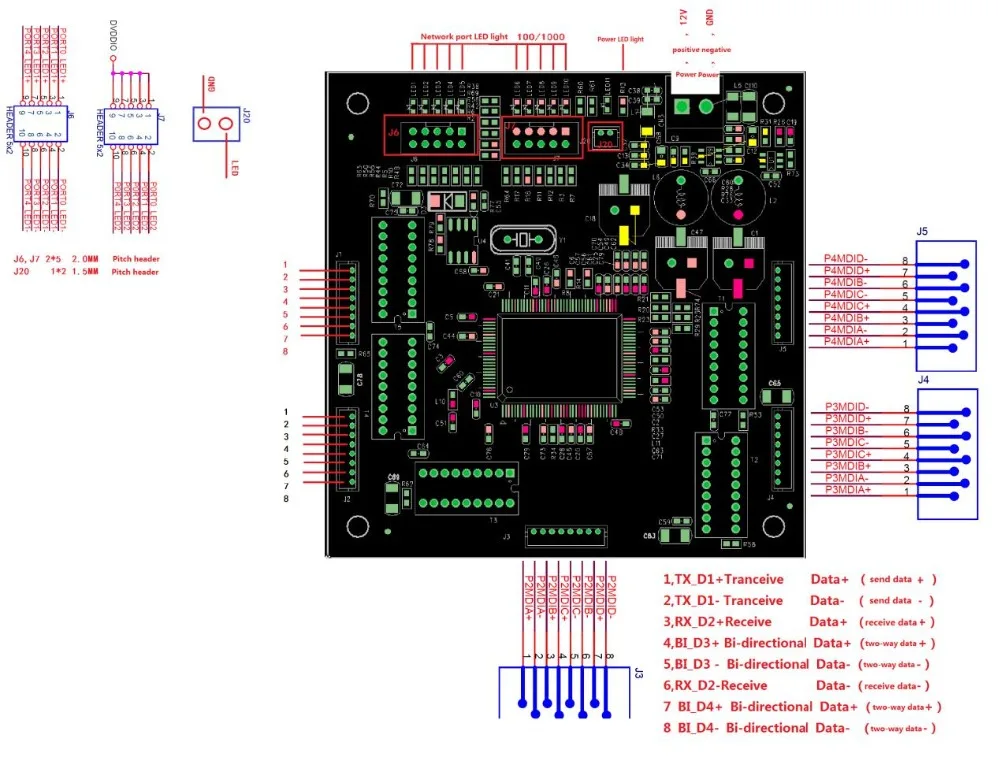

Схема структуры

Упаковка: Используйте стандартную бумажную картонную коробку с материалом K = K, также примите переделку коробки.

Доставка:

У нас есть 5 лет партнер-экспедитор может предоставить вам очень конкурентоспособную рыночную плату, помочь клиенту сэкономить больше затрат.

1) образец будет использовать Экспресс-доставку от двери до двери, обычно 3-5 дней до места назначения.

2) небольшие заказы отправляются в аэропорт воздушным транспортом, обычно от 5 до 7 дней.

3) оптовый заказ будет выбрать морскую доставку, как правило, 20-35 дней до порта назначения.

1) коробка образцов: 10 шт/коробка

2) стандартная коробка: 100 шт/коробка

3) принимаем упаковку нового дизайна

1) мы можем использовать прошивку клиента, базовую плату клиента ODM или переделать всю плату,

2) мы можем предоставить услуги по разработке программного обеспечения.

3) Все продукты были дважды проверены и упакованы в хорошем состоянии перед отправкой.

4) Все товары имеют 1 год гарантии.

5) предоставляем услуги OEM/ODM.
