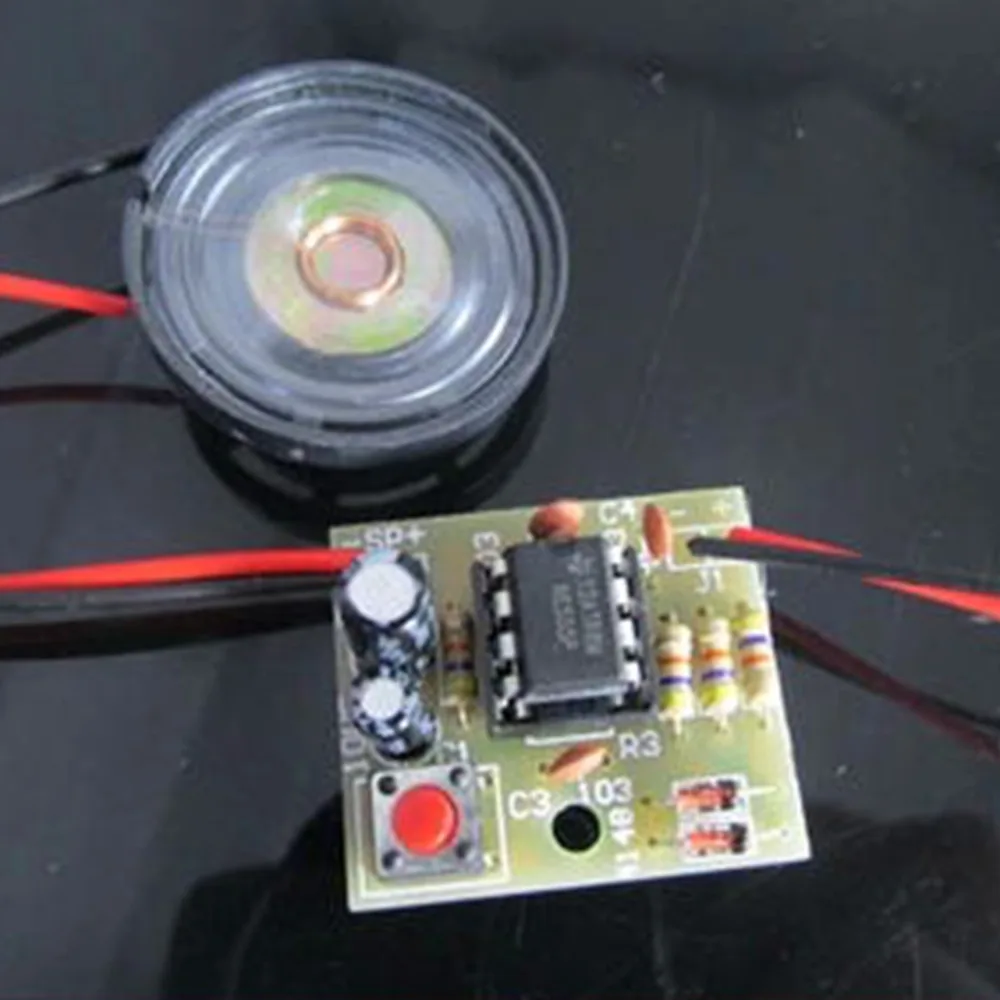

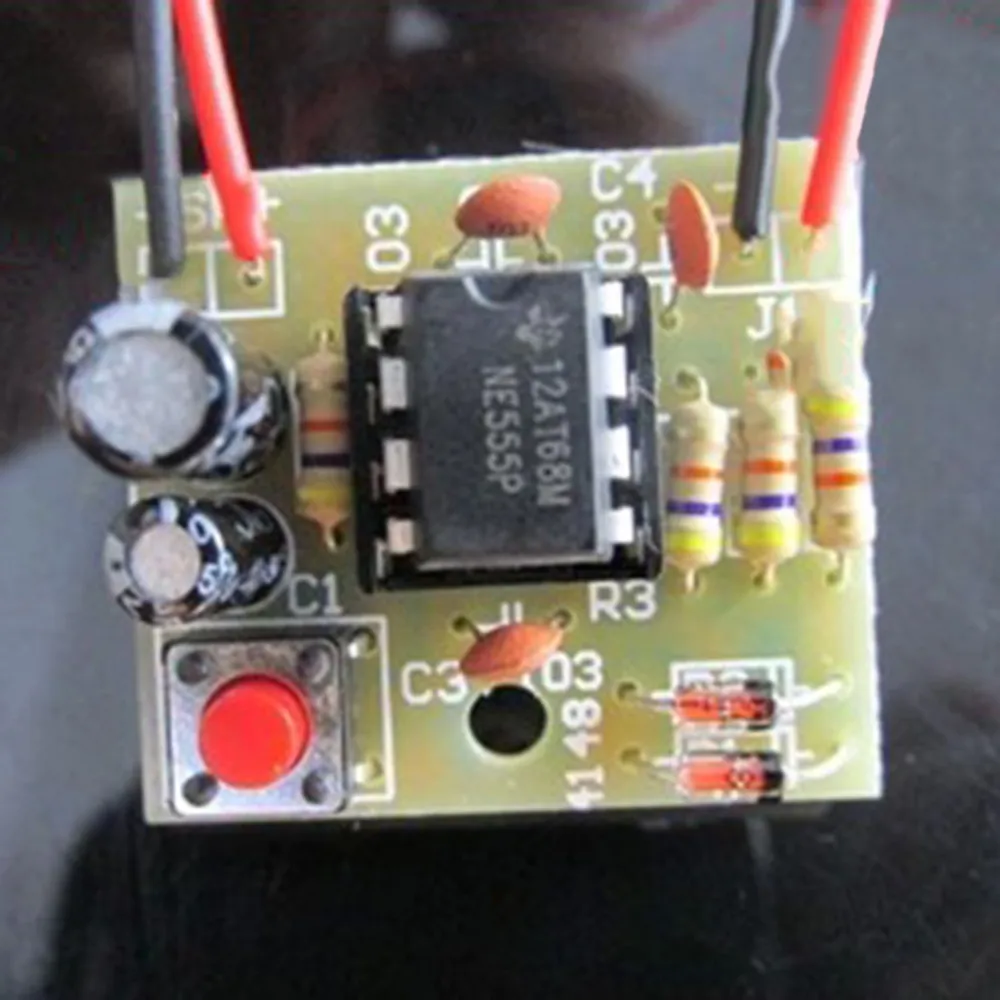

Совершенный дверной звонок в комплекте, электронный дверной звонок, комплект для самостоятельной сборки NE555

Особенности:
100% новый бренд и высокого качества

Переключатель дверного звонка Ding dong s1-это кнопочный переключатель на двери, без нажатия выключателя, емкость не может быть подключена, не заряжается, и напряжение емкости 0 В, сброс был в низком состоянии, в результате чего динамик не работает. Когда закрытый Переключатель s1, Ток VCC через диод для зарядки конденсатора, делает его оба конца напряжения, а также напряжение сброса, также стали постепенно увеличиваться. Когда напряжение емкости увеличено до более высоких уровней, а именно, порт сброса является высоким уровнем, таймер запускается, состоит из сопротивления, Емкость и диодный осциллятор работают, выходная частота для f1.при отключении переключателя s1, цепь сопротивления и емкости, конденсатор начинает разряжаться.

В то же время, состоящее из сопротивления, емкости и диодного осциллятора, запускается работа, выходная частота для '2 f. Восстановление низкого уровня сбрасывается, когда конденсатор разряжает, таймер замедляет работу.

В выходе динамика, выходной ток делает динамик голосовым. Выходная частота не в то же время, звук отличается. Эта схема имеет два вида различной частоты, поэтому динамик будет выдан два вида различных звуков «ding», «dong».

Технические характеристики:
Посылка с именем: NE555
Рабочее напряжение: 4,0-7,0 V

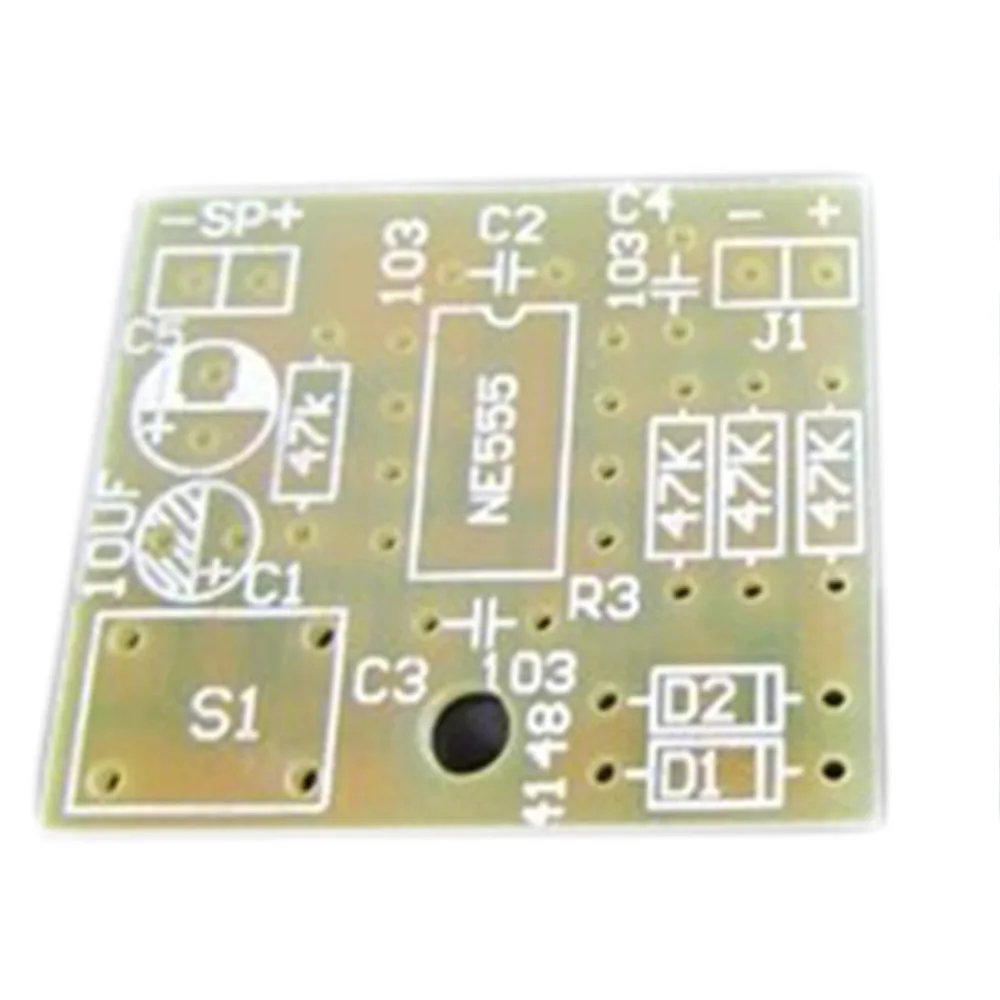

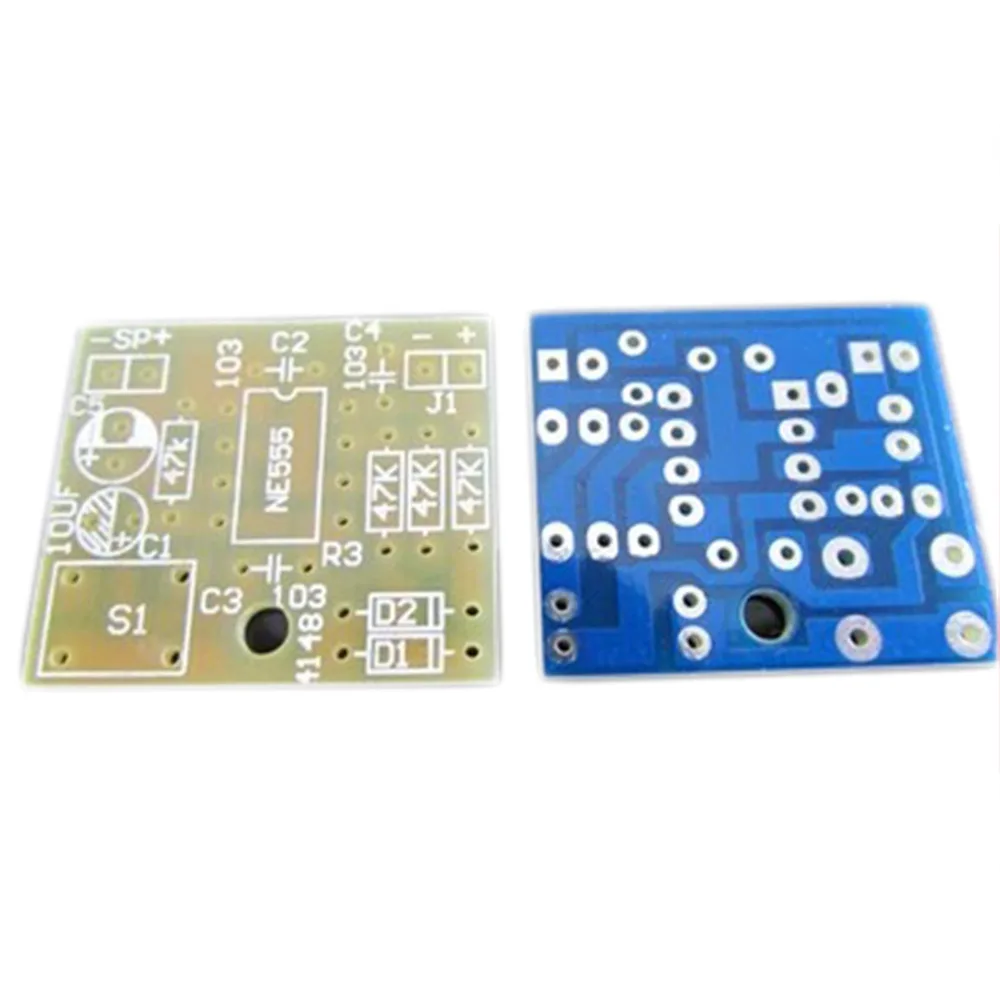

Размер печатной платы: 28 мм (Д) * 25 мм (Ш)
Комплект рог: 8 0,25 W
Цвет: бежевый
Вес нетто: 15 г

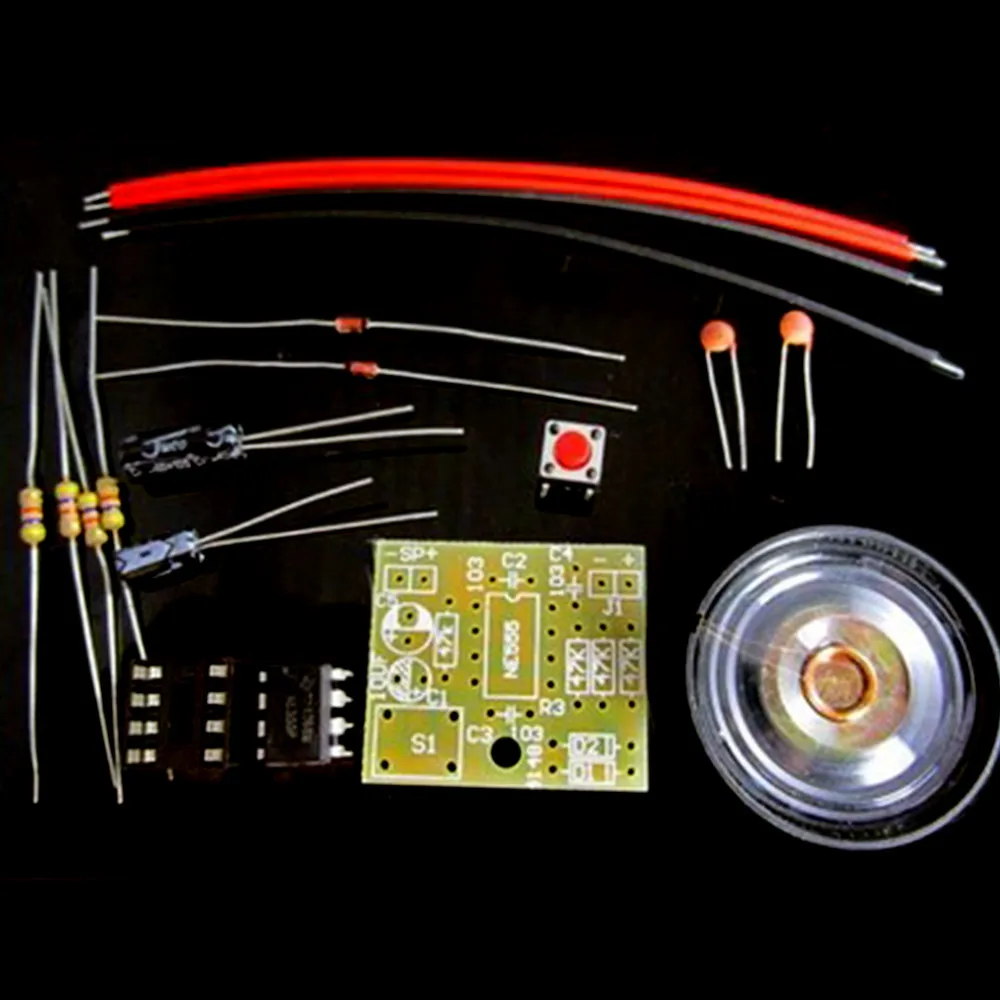

Посылка включает в себя:
1*8 0,25 W клаксон
Красная линия 2*100 мм
Черная леска 2*100 мм
1 * NE555 чип
1*8P IC Блок
1*100 мкФ, алюминиевая крышка, 25В постоянной ёмкости, универсальный конденсатор
1*10 мкФ, алюминиевая крышка, 25В постоянной ёмкости, универсальный конденсатор
1*6*6*5 клавиши]
3*103 керамические конденсаторы
5*47K сопротивление
2*1N4148
