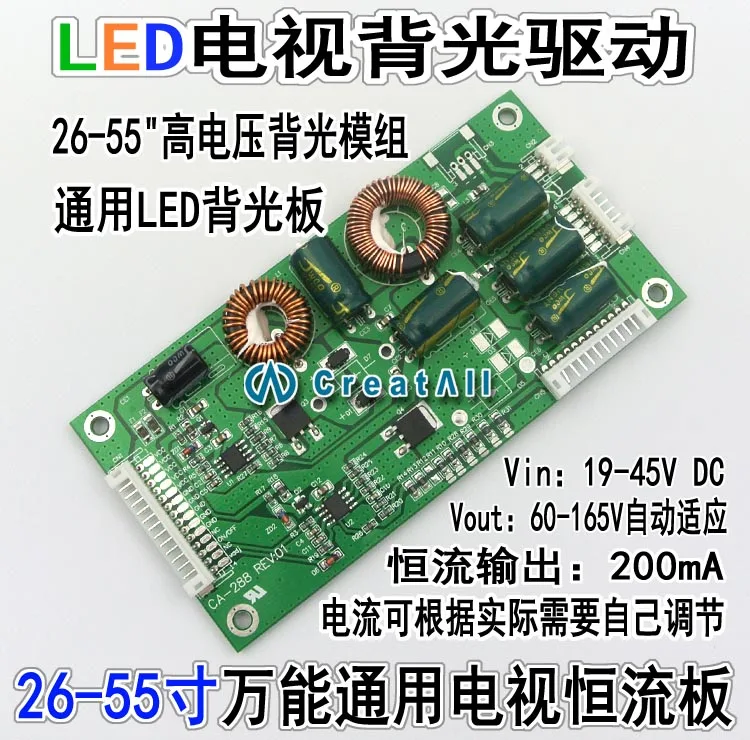

CA 288 Универсальный 26 до 55 светодио дный ЖК Телевизор подсветка драйвер платы

CA 288 Универсальный 26 до 55 светодио дный ЖК Телевизор подсветка драйвер платы

Целей: для26Дюймов-55ДюймовСветодио дныйПревышение напряжения монитора телевизора100 ВВыше165 ВСледующие

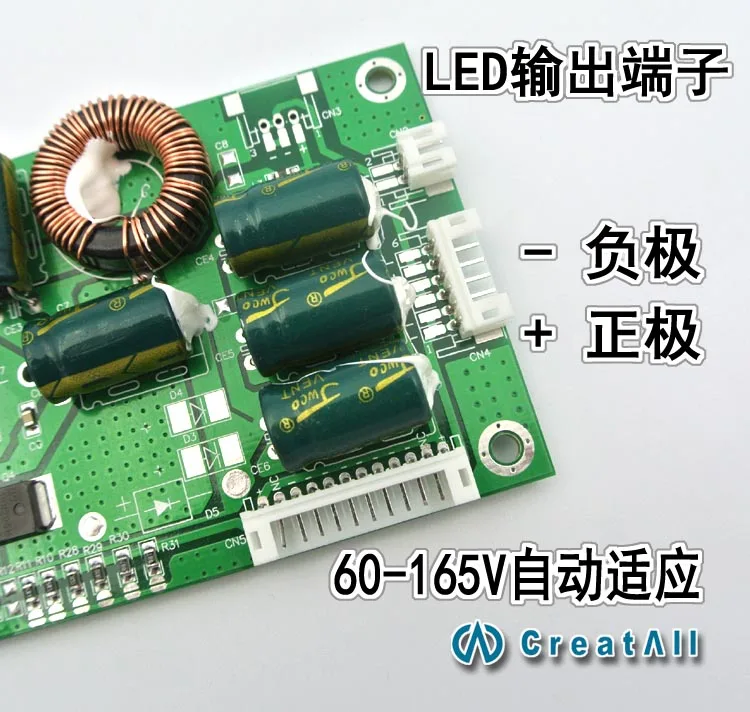

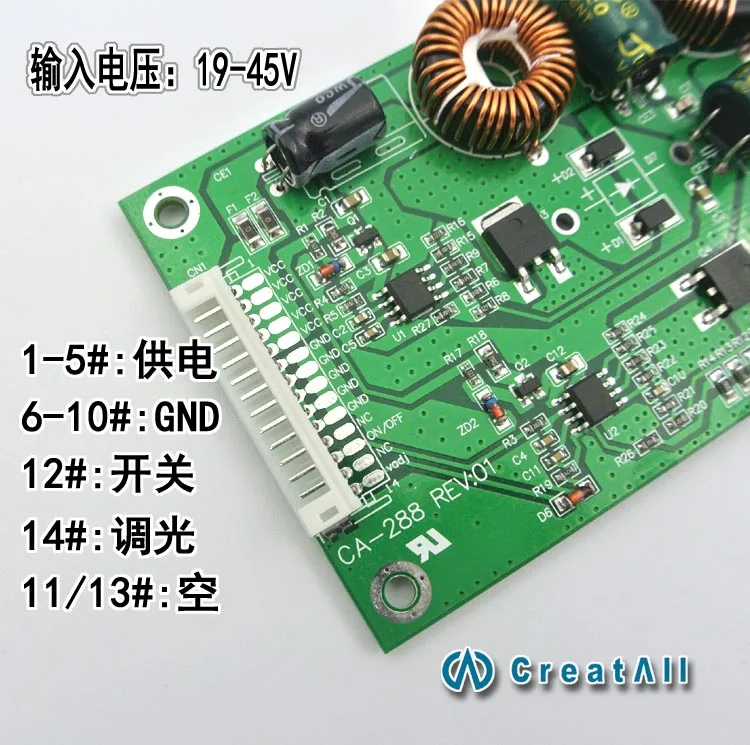

Вход диапазон напряжения: 19-45 В DCВыход диапазон напряжения: 60-165 В DC

Выход ток:10MA-1000MAМожет быть установлен

Перед покупкой вам необходимо знать следующую важную информацию:

Проблемы, которые могут возникнуть при надлежащем освещении:

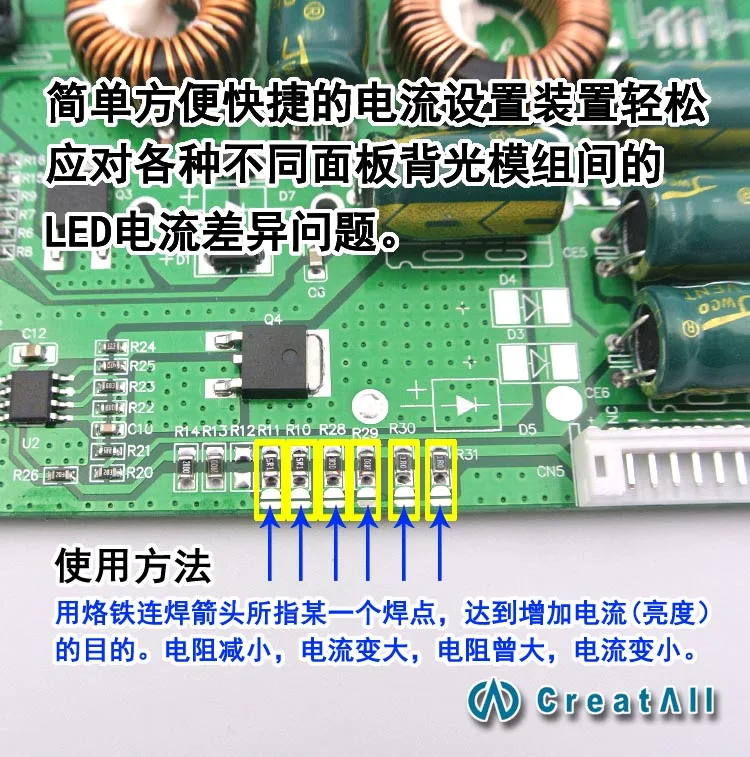

1.Яркости недостаточно, экран значительно темнее, чем оригинальная плата, на этот раз из двух аспектов, один, подключен к затемненным ногам после пробки Чтобы попытаться настроить яркость пульта дистанционного управления, можно решить, если не решить, проверить фактическое напряжение ног, (Примечание: я Товары0 ВКогда яркость темнее, темнее, когда напряжение высокое.) Если диапазон напряжения является аналоговым режимом напряжения0 В-5 ВИли0 В до 3,3 В, Если напряжение было при высоком напряжении не может быть уменьшено, следует отрегулировать. ЕслиШИМНапряжение Сигнал стабильный3,3 В, На этот раз при переносе на самый яркий или не отвечающий требованиям второй программы придется осуществить. Во-вторых, отрегулируйте сопротивление платы, ток увеличивается, чтобы удовлетворить требования.

Ввиду того, что многие покупатели для топологии платы драйвера светодио дный не поймут, его принцип работы не понимает прямой результат последствий не может быть правильно использован! Настоящим я являюсь секретарем текущей популярной программы топологии. Наиболее часто используемая топология состоит из трех: boost, buck, boost-buck.

1. топология Boost означает тип boost. (Vout) должны быть выше, чем входного напряжения питания (Vin), и соотношение больше чем 1: 1,5, то есть, если Входное напряжение 12 В, светодио дный напряжение светодиодной ленты должно быть в В 18 в или более светодио дный светодиодная плата boost, чтобы работать правильно, Если светодио дный напряжение светодиодной ленты несколько выше, чем VIN или VIN ниже ситуации, которая происходит, когда машина является источником питания светодио дный ламп, вождение платы переключатель, затемнение, и т. д. не может быть последствий контроля. 2. Программа Boost обладает преимуществом простой структуры, высокой эффективности. Недостатком является то, что коэффициент наддува ограничен, как правило, лучшее соотношение наддува в 2-4 раза. Более 6 раз при резком увеличении потери переключения температура переключателя взлетела, ухудшение стабильности системы.

2. топология Buck означает тип buck. (Vout) должны быть ниже, чем входного напряжения питания (VIN), который является: если Входное напряжение 12 В, свет бар напряжение ниже чем 12 В, является 24VIN, когда плата постоянного тока, использующая такие программы, требует напряжения нагрузки, он будет менее 24 В, Если светодиодный светодио дный световой бар, когда напряжение выше, чем VIN, не может управлять светом. Схема Buck имеет преимущество простой структуры, эффективность немного выше, чем программа Boost. Недостатком является то, что только небольшое количество светодиодов светодио дный серии, когда мощность слишком большое количество параллельных групп, для модуля светодио дный светодиодной подсветки с ограничением пространства PCB трассирует неблагоприятные.

3. топология Boost-buck означает тип up-buck. Интерпретация: эта программа также имеет функцию rise-buck. Первые два режима программы. Но минус в том, что эффективность низкая, не подходит для больших случаев.

Наиболее широко используемая в отрасли программа Boost, Buck последовала, boost-buck меньше.

Более Обычная светодио дный плата водителя работает, представленная вам, я надеюсь, что вы сделаете в pro, чтобы понять, чтобы лучше и более точное завершение работы., И Lt;

Проблемы, которые могут возникнуть при надлежащем освещении:

1.Яркости недостаточно, экран значительно темнее, чем оригинальная плата, на этот раз из двух аспектов, один, подключен к затемненным ногам после пробки Чтобы попытаться настроить яркость пульта дистанционного управления, можно решить, если не решить, проверить фактическое напряжение ног, (Примечание: I Товары0 ВКогда яркость темнее, темнее, когда напряжение высокое.) Если диапазон напряжения является аналоговым режимом напряжения0 В-5 ВИли0 В до 3,3 В, Если напряжение было в высоком напряжении не может быть уменьшено, следует отрегулировать. ЕслиШИМНапряжение Сигнал стабильный3,3 В, На этот раз, если передано на самый яркий или не соответствует требованиям, которые вы должны выполнитьВторой схема. Во-вторых, отрегулируйте сопротивление платы, ток увеличивается, чтобы удовлетворить требования.
