Автоматическая зарядка от солнечной энергии постоянного тока Стабилизация

Автоматическая зарядка от солнечной энергии постоянного тока Стабилизация

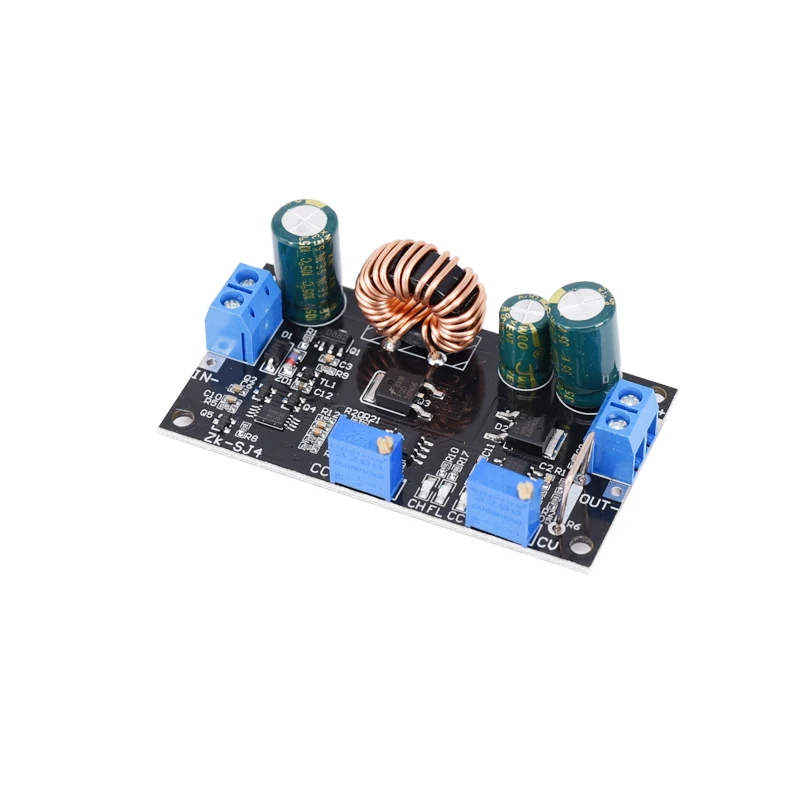

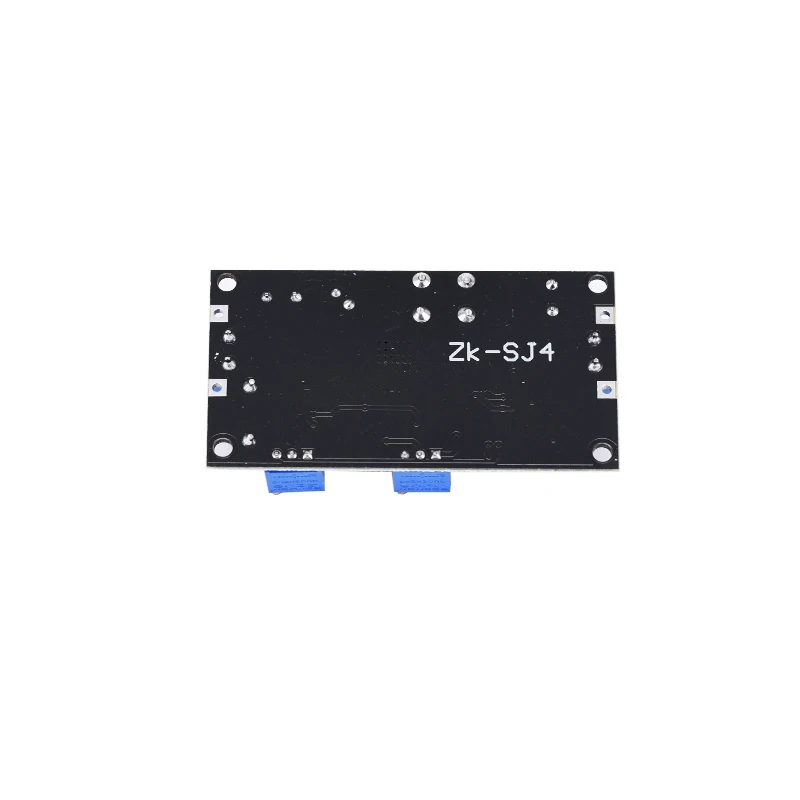

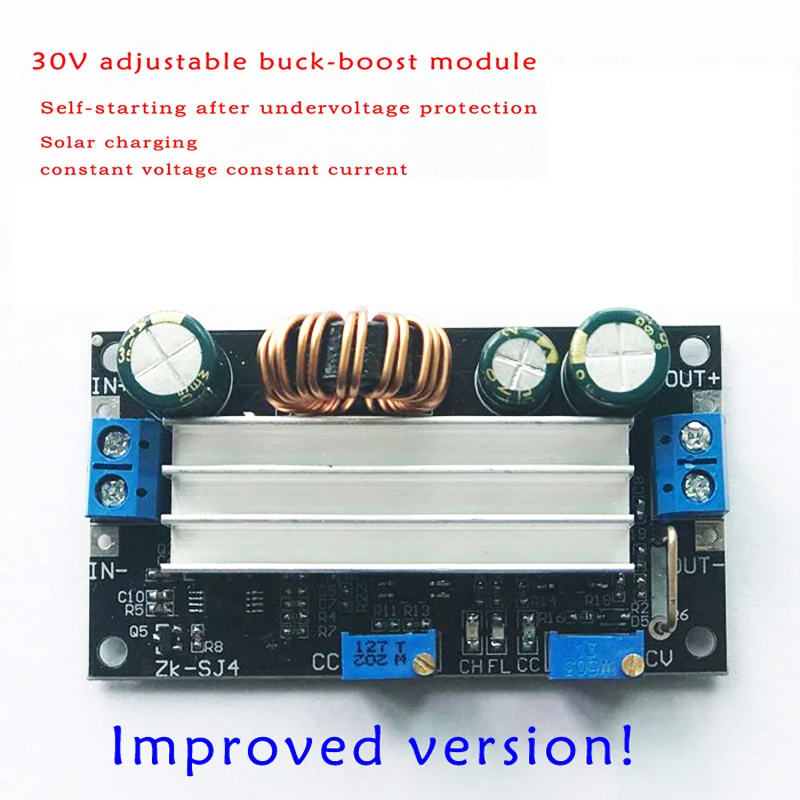

Улучшенная версия! Используется для солнечной зарядки.

Тонкое мастерство, строгий выбор сырья, надежное качество

Когда выход защищен и отключен, вход может быть запущен, когда напряжение снова достигнет напряжения. Не требуется отключение и повторное подключение.

.Введение:

Широкий диапазон напряжения Вход 4,8-30 в, широкое выходное напряжение 0,5-30V, boost и buck, к примеру, вы можете регулировать выходное напряжение до 18В, затем Вход напряжение изменится между доставка производится в течение 5-30 в, он выдаст 18V постоянный; Вход 12V, настройте потенциометр для того, чтобы задать любой выход 0,5-30V.

Высокая мощность, высокая эффективность и Лучшая производительность, чем решение XL6009/LM2577. Большая внешняя мощность высоковольтного MOS, большая посылка, высокий ток и высоковольтный диод Шоттки. Увеличьте теплоотдачу и медь.

Ток может быть установлен для ограничения выходного тока, постоянного тока, зарядки аккумулятора и других случаев.

Он поставляется с функцией защиты от обратного потока, поэтому вам не нужно добавлять диод защиты от обратного потока при зарядке аккумулятора.

Параметры продукта:

Вход напряжение: 4,8-30 в

Выход напряжение: 0,5-30 в

Выход ток:Для долгосрочной стабильности в 3A, для укрепления тепла может достигать 4A

Выход мощность:Естественное охлаждение 35 Вт, усиливает тепло 60 Вт

Эффективность преобразования: 88% или около того

Защита от короткого замыкания: Да

Рабочая частота: 180 кГц

Размер: длина * ширина * высота 68*37*22 мм

Вес: 39 г

Использование модуля:

1. Используется в качестве общего шагового и понижающего модуля с возможностью защиты от перегрузки по току

Инструкции по уходу за изделием

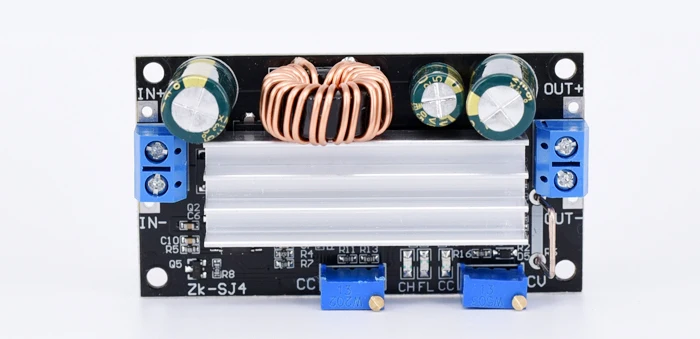

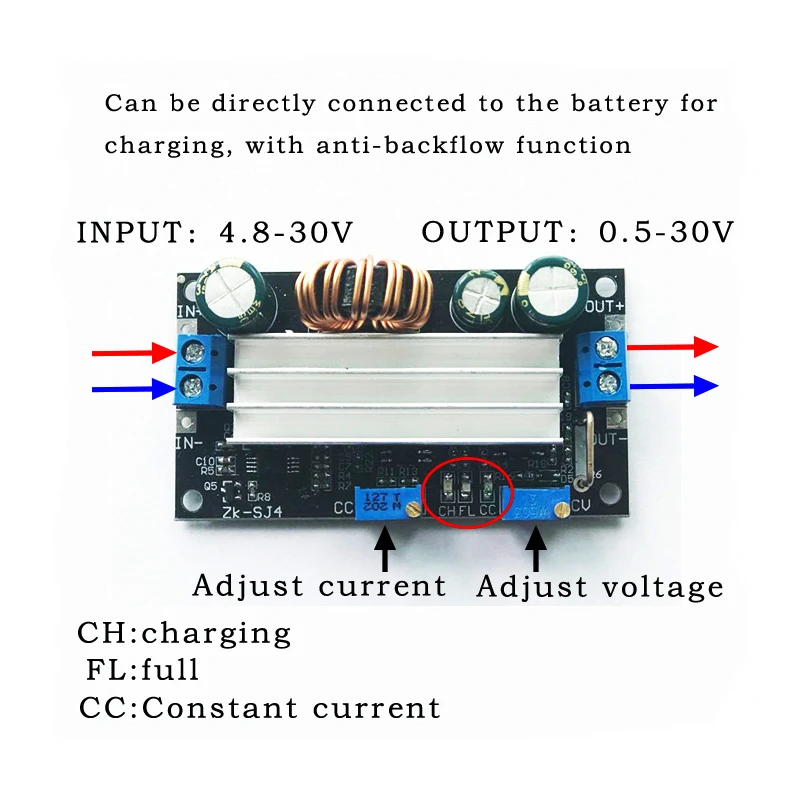

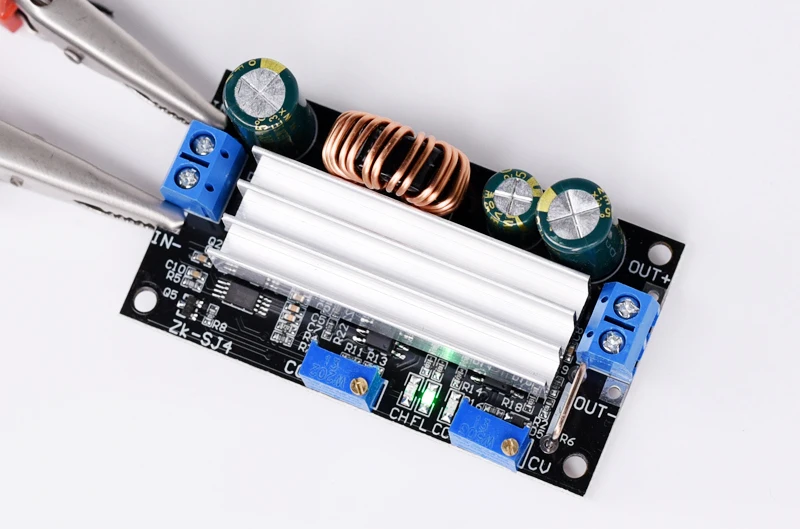

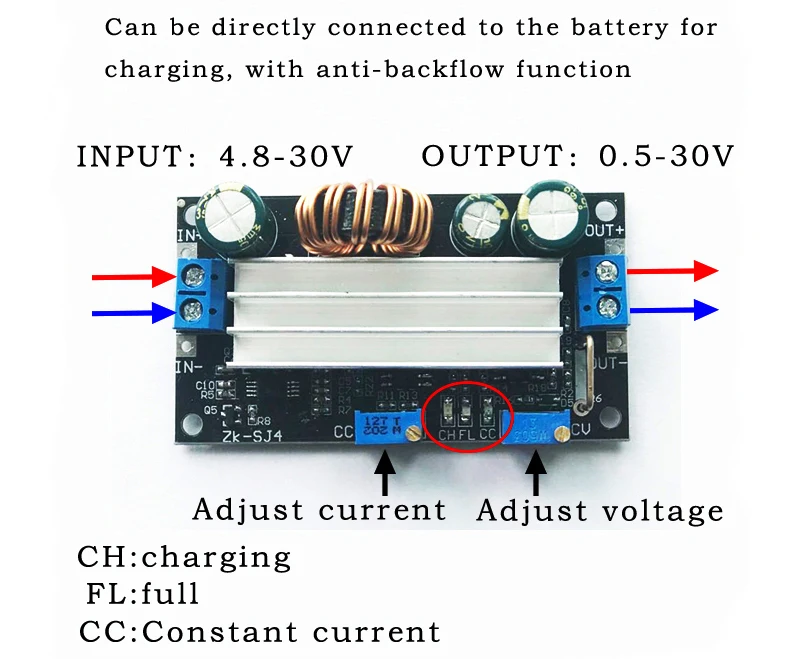

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло нужного значения.

(2) с мультиметром 10A Измерение тока выходной ток короткого замыкания (непосредственно к двум тестовым выводам можно подключить к выходу), регулируя потенциометр постоянного тока CC, чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, мультиметр показывает значение тока 2А, затем вы используете модуль, когда максимальный ток может быть только 2А, ток до 2А, когда красный светильник постоянного напряжения постоянного тока, В противном случае светильник индикатора выключен)

Примечание: При использовании в этом состоянии, потому что выход имеет 0,05 ток Ома выборочный резистор, подключенный к нагрузке будет 0 ~ 0,3 в падение напряжения, это нормальное явление! Это падение напряжения не вытягивается из-за нагрузки, но уменьшается до резистора выборки.

2. Используется в качестве зарядного устройства

Непостоянная функция тока модуля не может использоваться для зарядки аккумулятора, из-за энергопотребления батареи и зарядное устройство очень большое, в результате ток зарядки слишком велик, В результате повреждения батареи, так что начало батареи использовать постоянный поток заряда, Когда заряд в определенной степени, когда автоматическое переключение обратно на постоянное напряжение зарядки.

Инструкции по уходу за изделием

(1) для того, чтобы определить перезаряжаемый аккумулятор вам нужно, чтобы зарядить батарею напряжение и ток заряда, если литиевая батарея параметры 3,7 V / 2200 мА · ч, затем Поплавковый стабилизатор напряжения 4,2 V, максимальный ток заряда 1С или 2200ма.

(2) на холостом ходу, оборот в минуту (условия, мультиметр, чтобы измерить выходное напряжение, отрегулируйте постоянное напряжение потенциометр так, что выходное напряжение напряжения холостого; (в том случае, если 3,7 V литиевая батарея для зарядки, выходное напряжение может быть отрегулировано до 4,2 V)

(3) с мультиметром 10A Измерение тока выходной ток короткого замыкания (непосредственно к двум тестовым выводам можно подключить к выходу), регулируя потенциометр постоянного тока так, чтобы выходной ток достиг предварительно определенного значения тока заряда;

(4) Зарядка повернуть лампу в настоящее время заводским настройкам по умолчанию, 0,1 раз больше, чем зарядный ток никель-металл. (Аккумулятор в процессе зарядки ток постепенно снижается, и постепенно от постоянной зарядки до постоянной зарядки напряжения, если ток заряда установлен до 1 А, затем, когда ток заряда меньше 0,1a, синий светильник выключен, зеленый светильник, так как заряд батареи завершен)

(5) подключен к аккумулятору, зарядка.

(Шаги 1, 2, 3, 4: выходной источник питания на входе, выход не загружает аккумулятор)

3. Используется как мощный светодиодный модуль постоянного тока

(1) определить рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение, настраивает потенциометр постоянного напряжения на выходное напряжение и светодиодный индикатор максимального рабочего напряжения;

(3) измерение выходного короткого замыкания с помощью мультиметра 10 А уровня тока при регулировке потенциометра постоянного тока таким образом, чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока;

(4) подключен к светодиодный испытательный аппарат.

(Шаг 1, 2, 3: входной источник питания, выход без нагрузки светодиодный индикатор.)

Примечание: Этот модуль более 3 А, 35 Вт используется, пожалуйста, усиливайте тепло!

Меры предосторожности:

1. Вход модуля-отключен от выхода-в противном случае функция постоянного тока отключена.

2. Убедитесь, что время питания больше, чем мощность, требуемая для выходной нагрузки!

3. Модуль ввода без входного анти-обратного функции, пожалуйста, обратите внимание на направление источника питания положительным и отрицательным.

4. Входное напряжение до 8 в или более, модуль может обеспечить максимальную выходную мощность, когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Модуль текущее значение Максимальная 4A, за исключением товаров, не должна превышать максимальную выходную мощность, как, например, выход 17V, в настоящее время не должно быть больше, чем 2A.

5. Модуль с защитой от короткого замыкания на выходе.

6. Добавлен часовой Модуль входного напряжения Функция защиты от перегрузки, по умолчанию составляет около 4,2 V, ниже этого значения, он автоматически отключится на выходе, самозапуска после входное напряжение восстановления.

7. Модуль содержит три индикатора, индикацию постоянного напряжения постоянного тока (красный, светильник с режимом постоянного тока), индикацию заряда (синий), полный инструкций (зеленый, повернуть лампу в настоящее время в 0,1 раз выше, чем в наборе в настоящее время).
