NCH02 г код 4 оси плата контроллера ЧПУ NC карты USB управления движением Системы

NCH02 г код 4 оси плата контроллера ЧПУ NC карты USB управления движением Системы

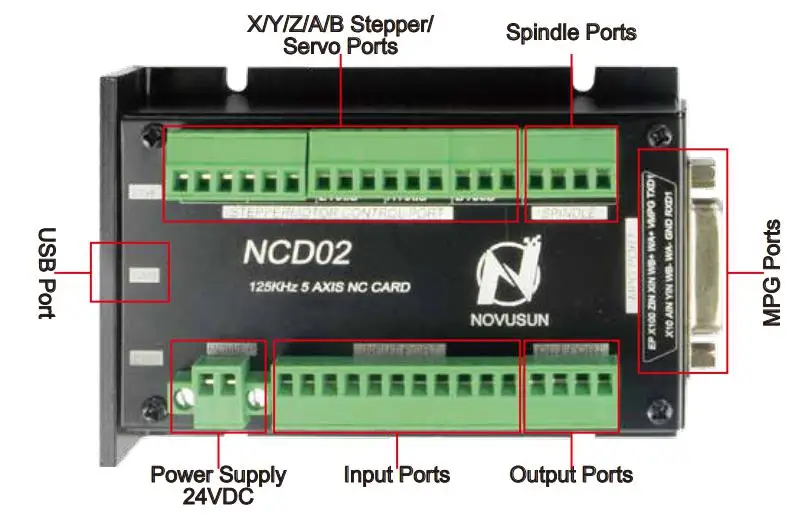

Посылка включает в себя:

1) макс. 5 осей, 3-5 осей по выбору;

2) 2-4 оси линейной интерполяции, какие-либо 2 оси круговой интерполяции;

3) 5 изолированных цифровых выходов opto, 8 изолированных цифровых входов opto;

4) Аналоговое управление шпинделем 0-10 В, управление шпинделем (можно модифицировать, как выход ШИМ);

5) 24VDC вход, минимальная 1А;

6) 3,5 дюймов TFT экран, разрешение экрана: 480x272;19 ключ пользователя;

7) разный импульсный и направленный выходной сигнал, макс.. 125 кГц на ось;

8) Поддержка USB флеш-диска для ввода кода G;

9) Система управления может предварительный просмотр маршрута обработки, и это делает систему более устойчивой, работает гладко и точно;

10) поддерживает стандартный MPG или NVMPG, который сделан в Digital dream;

11) режим ускорения/торможения: S curve;

12) поддерживает файл неограниченного размера для обработки;

13) ручная/автоматическая обработка;

14) поддержка работы, чтобы запустить код G из той или иной линии;

15) Поддержка восстановления ldquoPower Cutrdquo. Данные автоматически сохраняются;

16) Поддержка функции блокировки времени;

17) функция автоматического зонда;

18) поддержка homeing, переход в нуль, экономия места изготовления заготовки.

Pin нет.

Определение

Примечания

1

T1OUT

TXD последовательного порта

2

Vmpg

Блок питания с положительным наконечником (5 В)

3

ВАЗ +

MPG фазный дифференциал, входной сигнал, положительный терминал

4

WHB +

MPG B фаза, дифференциал, вход, положительный терминал

5

XIN

Вход для выбора оси X

6

Цин

Вход для выбора оси Z

7

X100IN

100 входов для выбора скорости

8

EP

ESTOP порт

9

R1IN

RXD последовательного порта

10

GND

Земельный и общий конец

11

ВАЗ

MPG фазный дифференциал входного сигнала, отрицательный терминал

12

WHB-

MPG B фаза, дифференциал входного сигнала, отрицательный терминал

13

Инь (железная Гуаньинь)

Выбор оси Y, вход

14

AIN

Вход для выбора оси

15

X10IN

10 входов для выбора скорости

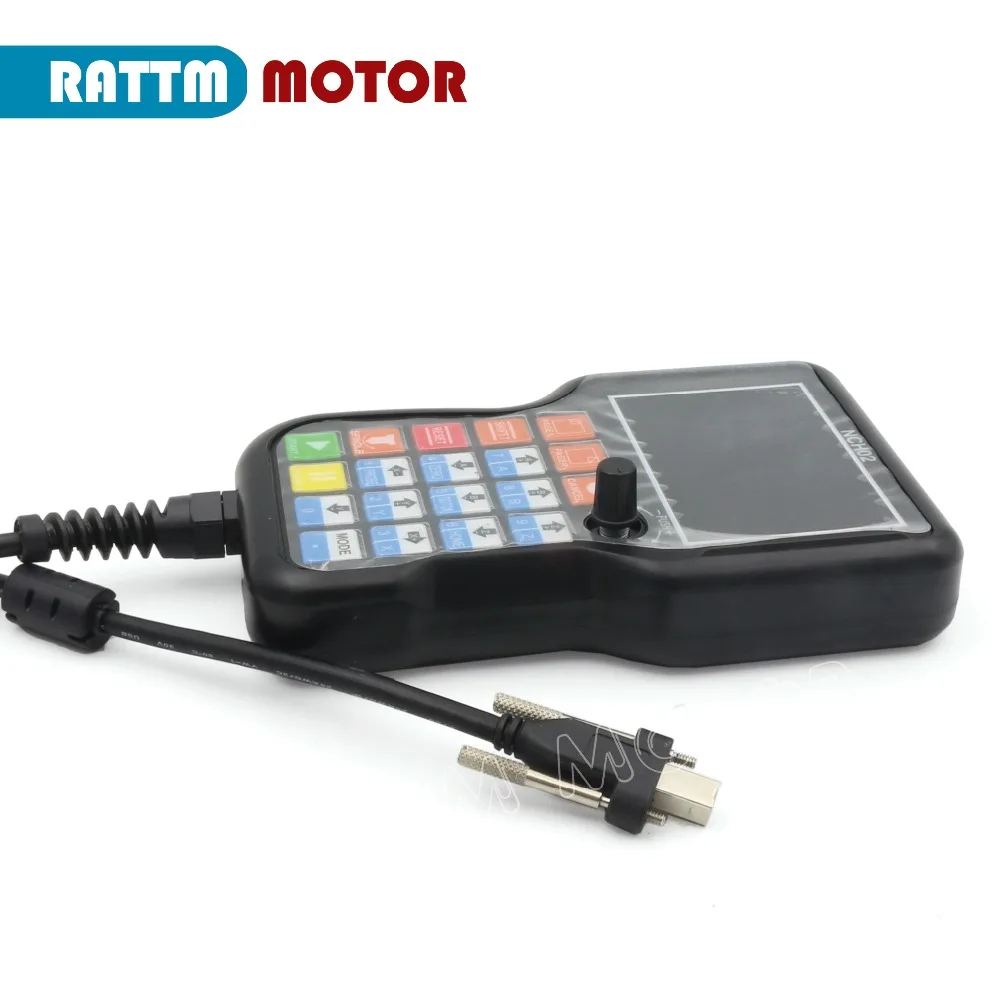

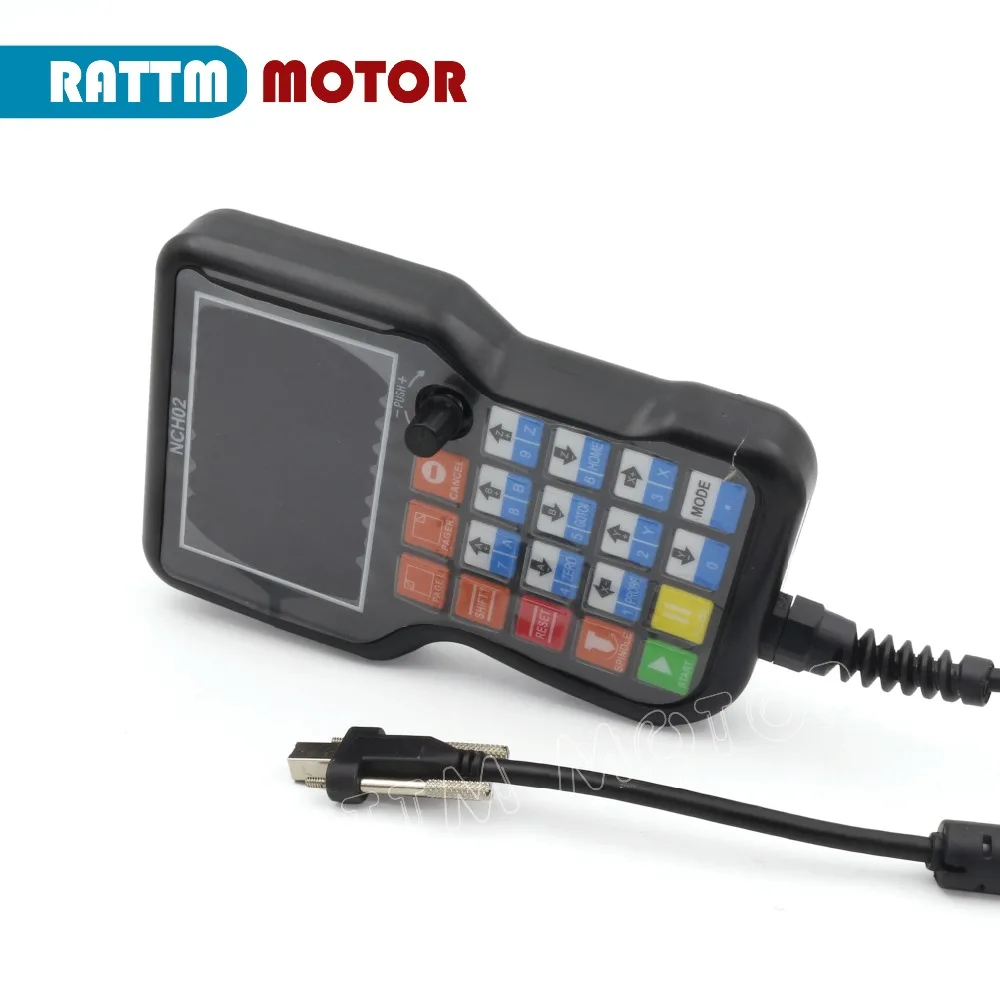

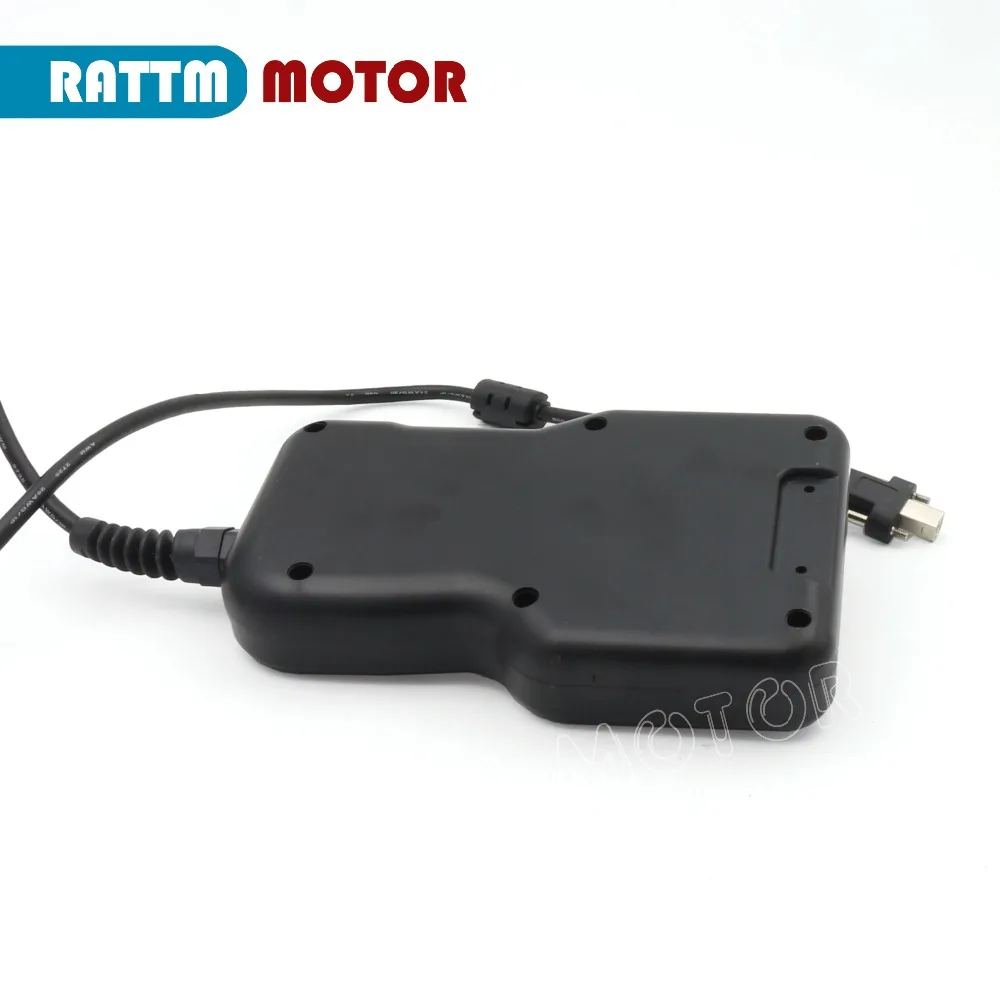

ВNCH02Контроллер движения содержит ручной контроллер движения, проводную плату и цифровой кабель передачи высокой четкости HDMI.

Ручной контроллер движения и Проводная плата передаются через 2 метра 37 контактов HDMI цифровой кабель передачи высокой четкости, который защищает кабель витой пары, чтобы избежать помех.

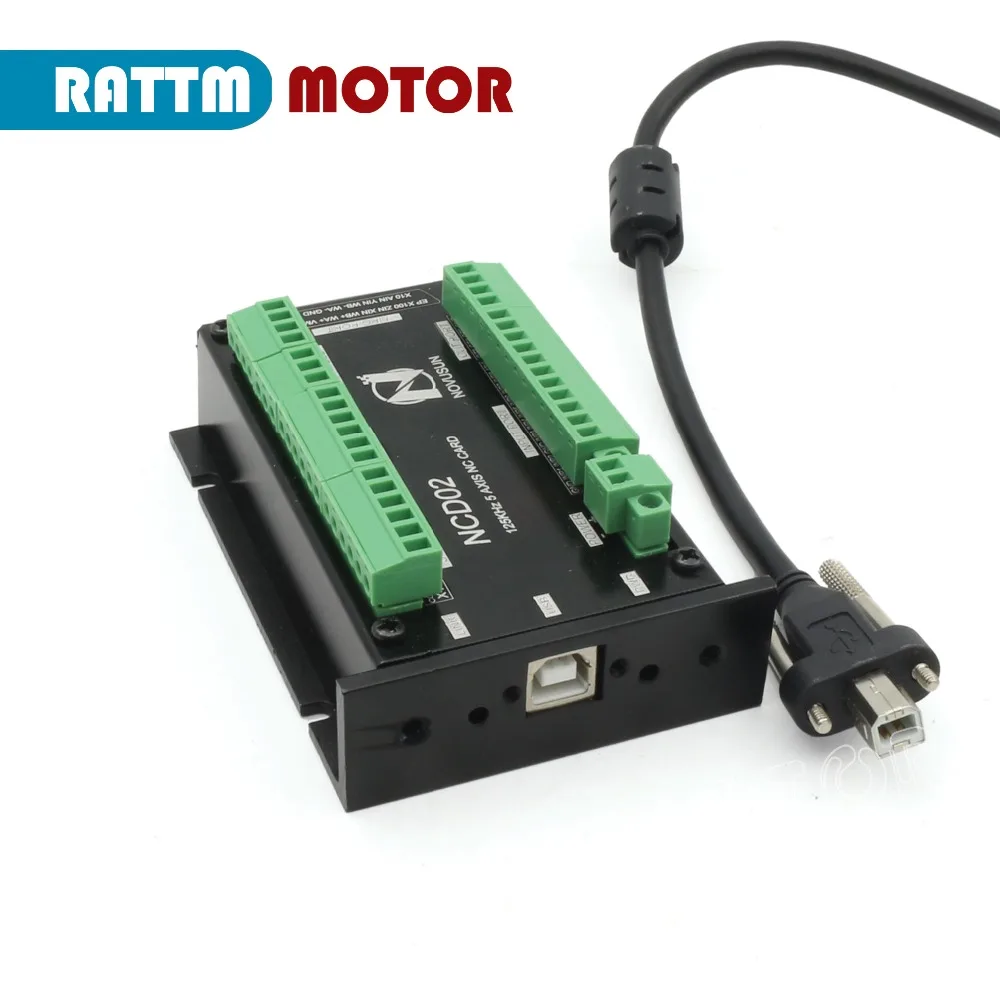

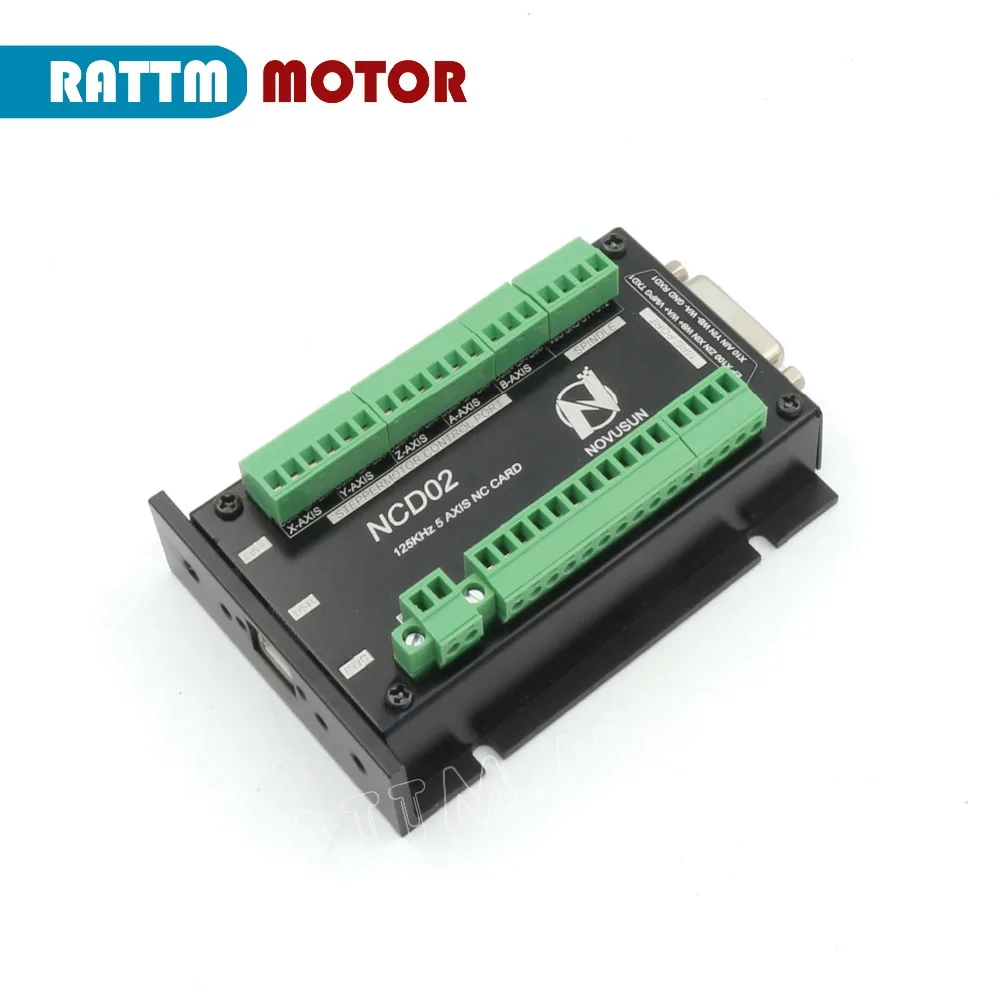

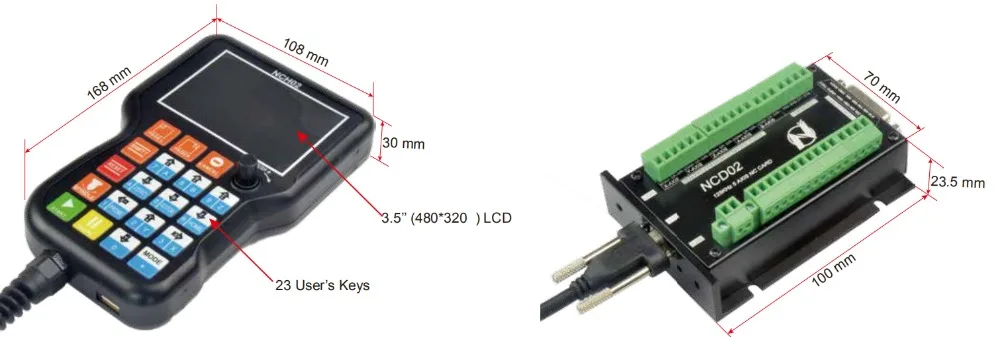

На рисунке показаны внешний вид и размер Кулона NCH02И плата проводки NCH02
