1 МГц-600 МГц логарифмический детектор мощности

Пользы продукта:

Для обнаружения мощности радиочастотного сигнала,Частотный диапазон обнаружения-1-600 МГц, который может обнаруживать радиочастотный сигнал с питанием от-74dBm до 18dBm, и преобразовывать радиочастотный сигнал в выходное напряжение постоянного тока. Чем больше амплитуда или мощность радиочастотного сигнала, тем выше выходное напряжение, а выходное напряжение пропорционально логарифм амплитудных входного сигнала, таким образом, расширяется динамический диапазон обнаруженного сигнала, который достигает 92 дБ.

Ребенок может широко использоваться при обнаружении радиочастотного сигнала, измерении мощности сигнала, обнаружении прочности на экологическую область.Также его можно использовать в качестве составной части автоматического управления коэффициентом усиления и автоматического контроля уровня.Ребенок может быть составлен в 1 мВт ~ 1 кВт РЧ измеритель мощности после правильной модификации.

Его также можно использовать в качестве стандарта для тестирования консистенции выходной мощности продуктов.

Технические показатели:

Рабочая частота: 1 МГц-600 МГц

Измерительная мощность: от-74dBm до + 18DBM

Выход напряжение: 0 --- подача заявки на 2,5 V

Наклон обнаружения: 25 мВ/дБм (стандартное значение)

Входное сопротивление: 50 евро

Напряжение питания: 6-15 в (настраиваемый)

Интерфейс сигнала: RF входной сигнал Стандартный SMA автобус, источника питания и детектор выход 2,54 шпильки, один контактный провод заземления, другая-источника питания или детектор выход.

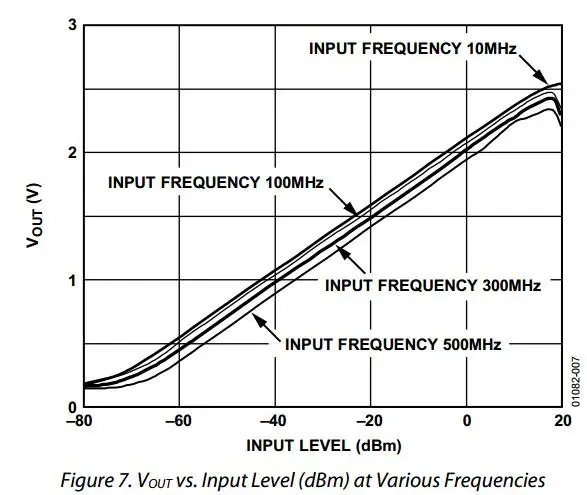

Кривой отклика:

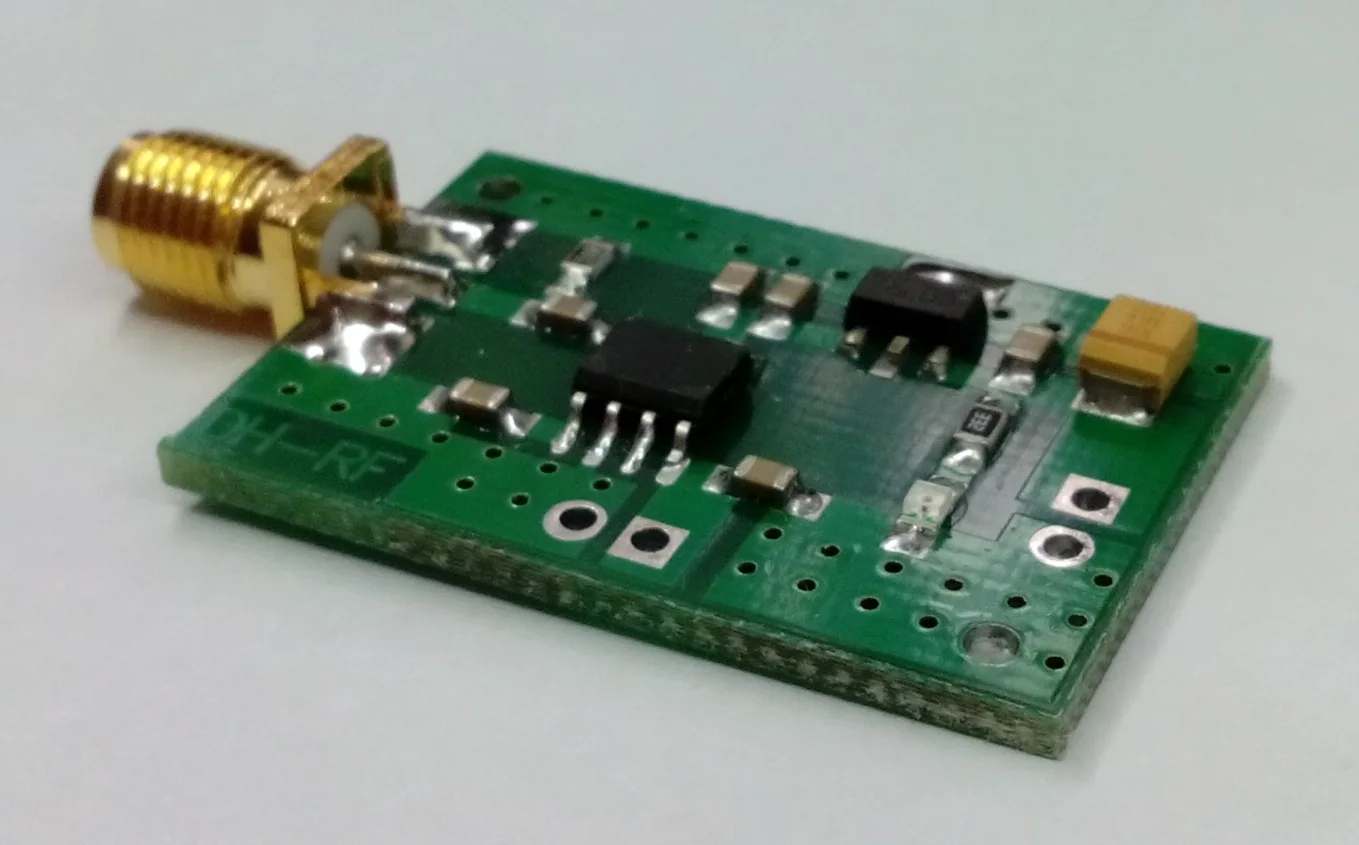

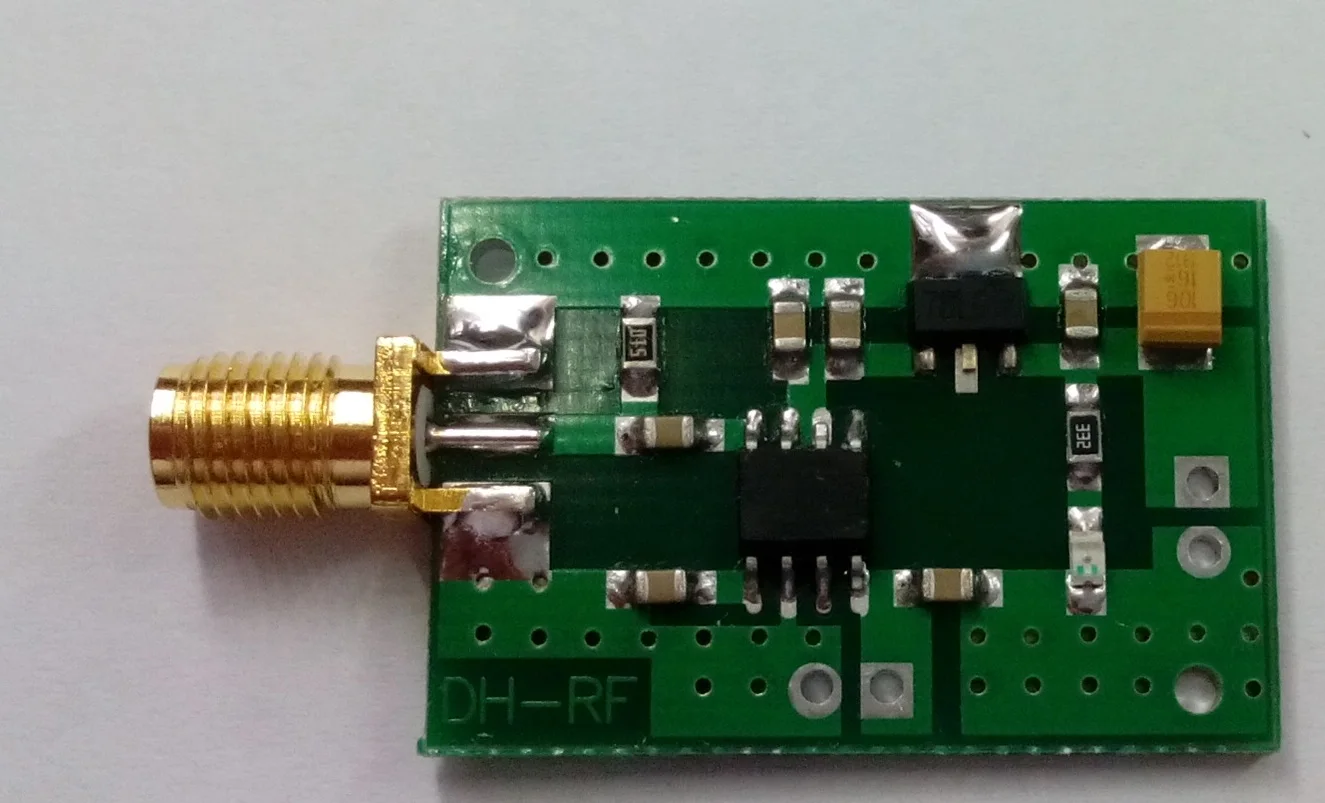

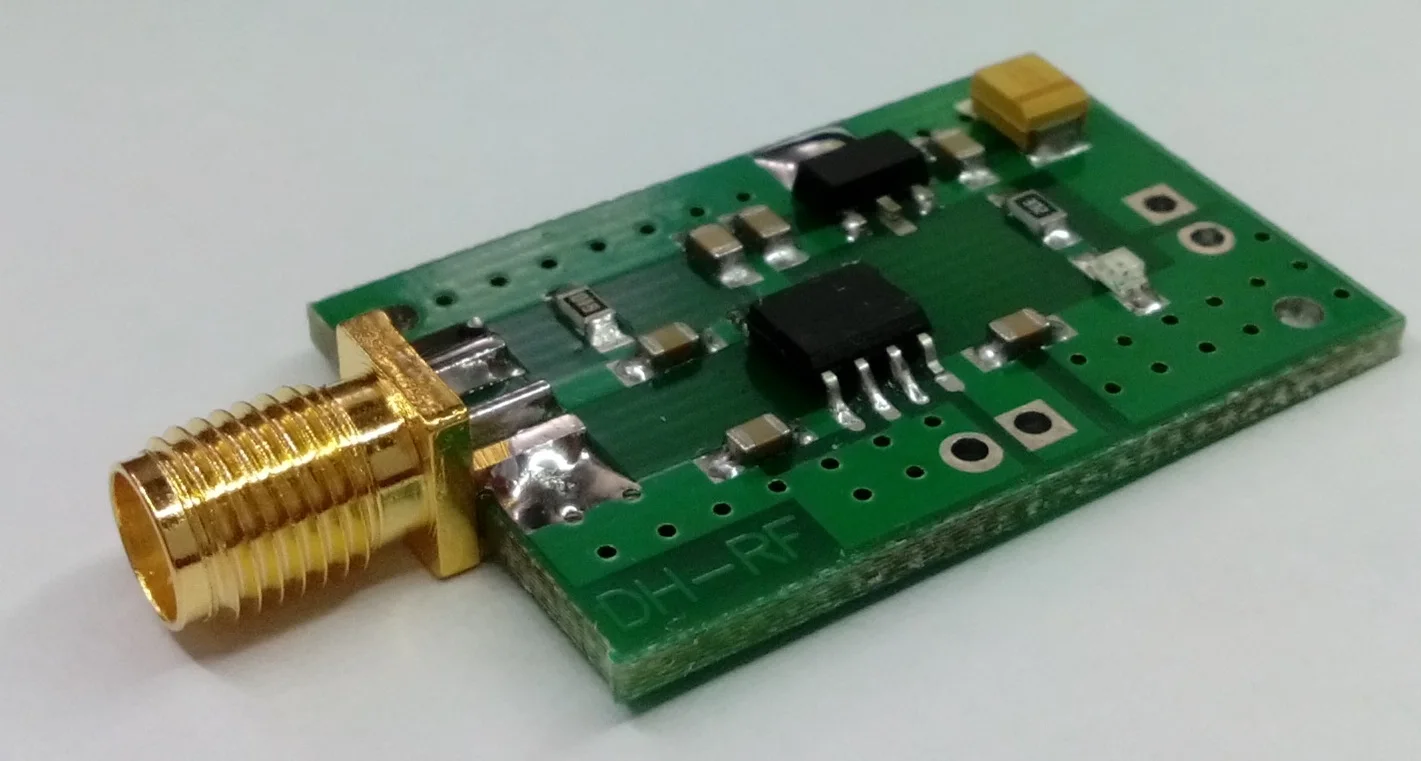

Вид продукта:

Применение метод:

Интерфейс RF input SMA, выходной терминал-Выход постоянного тока. Это DC источника питания POS терминал. Этот продукт доступен в течение длительного времени. Его можно сфотографировать напрямую. Есть технические проблемы.

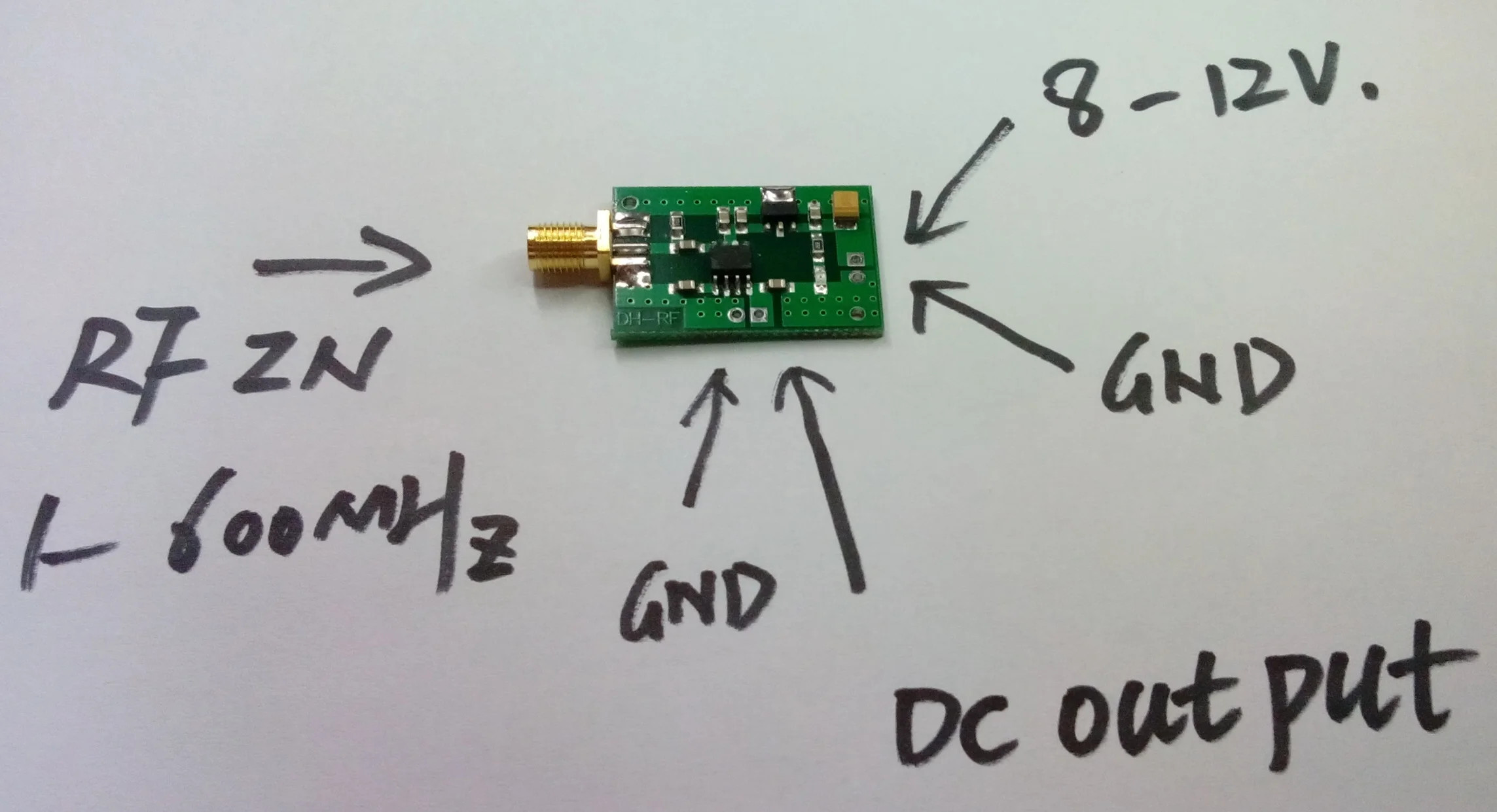

Методы проводки см. На следующем рисунке.

.
