Введение продукта]

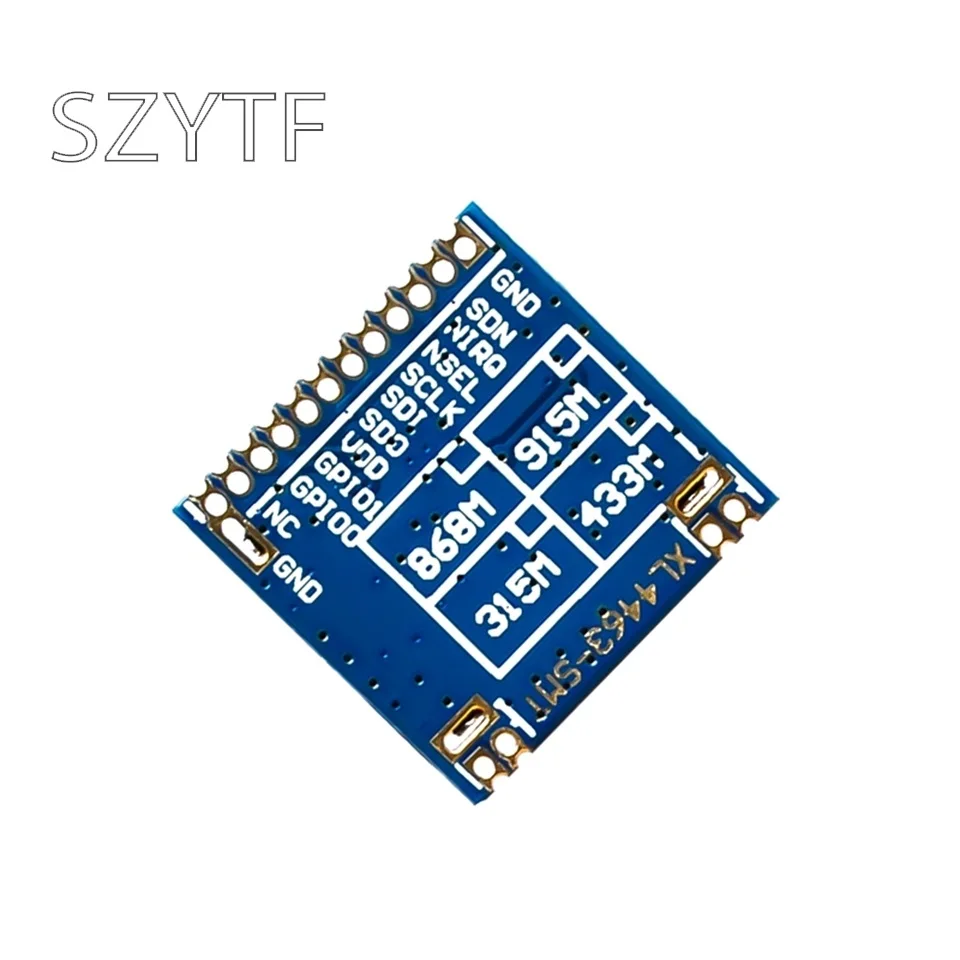

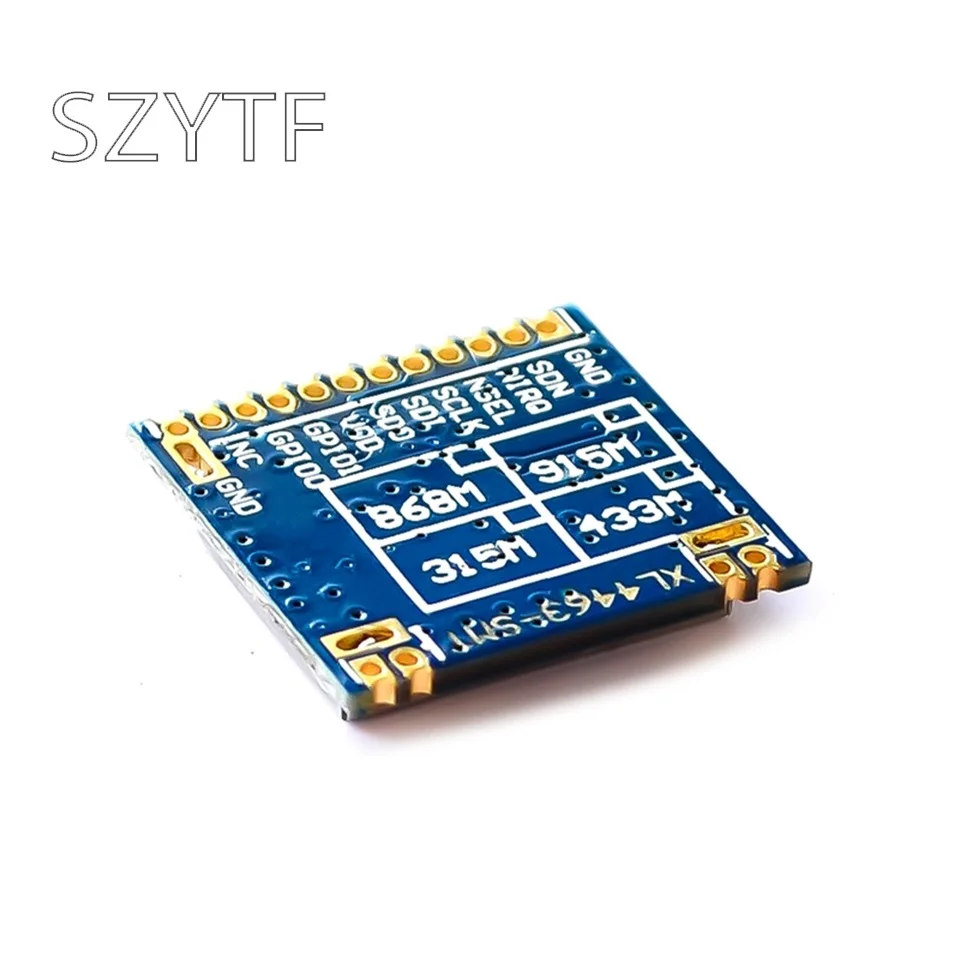

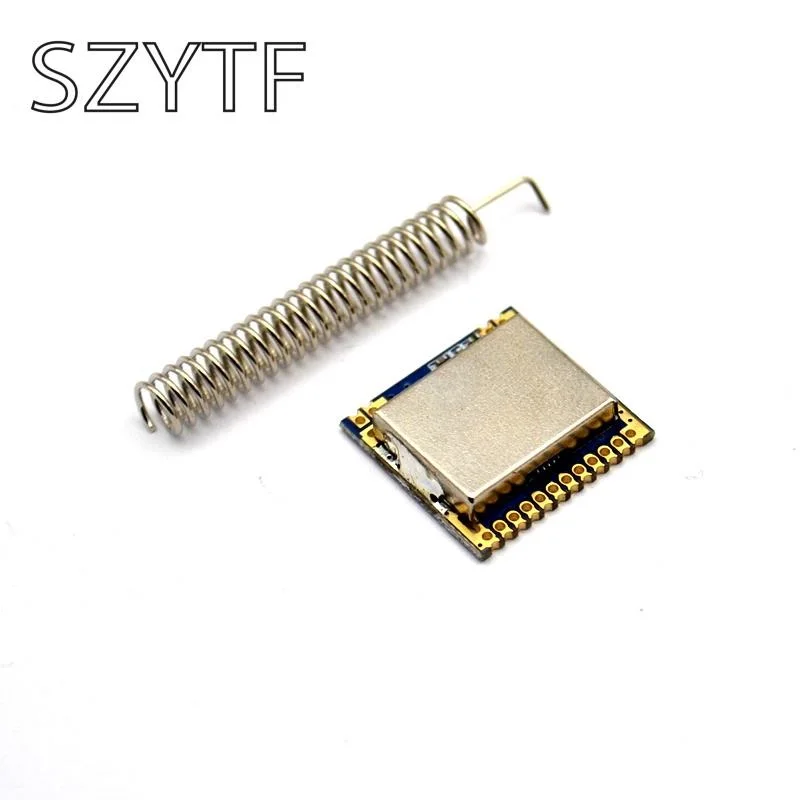

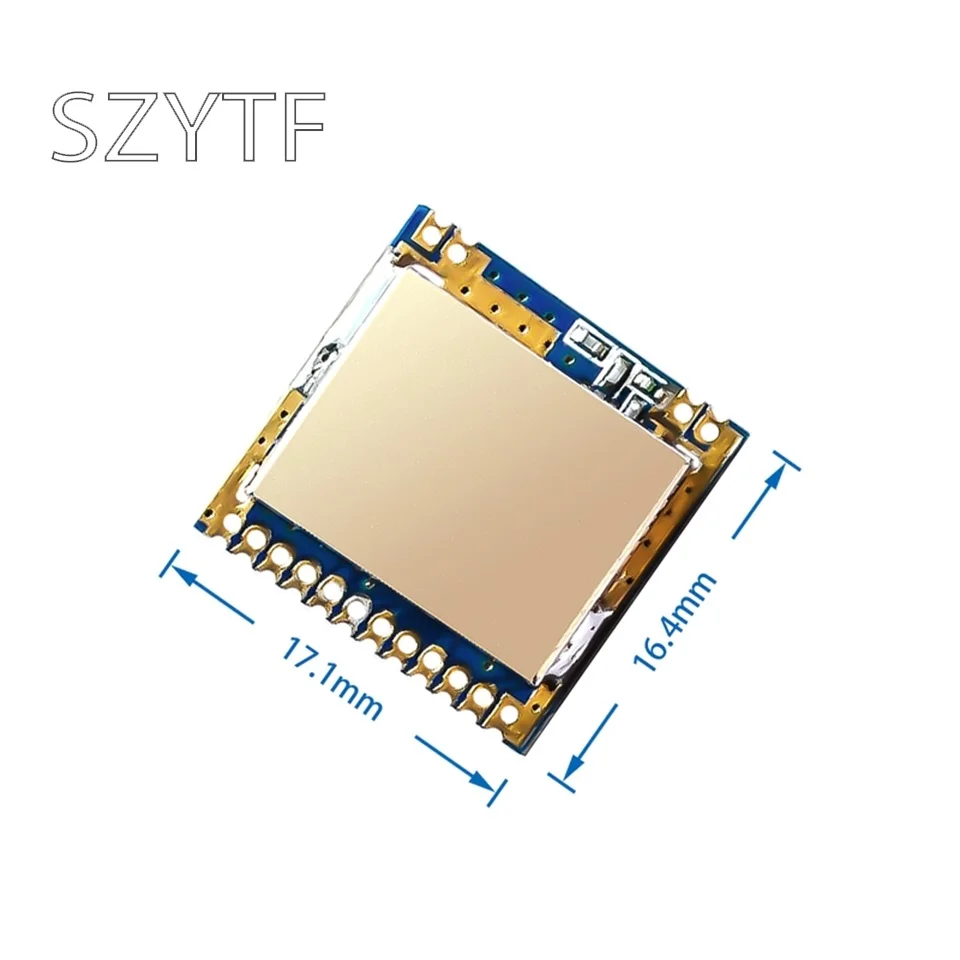

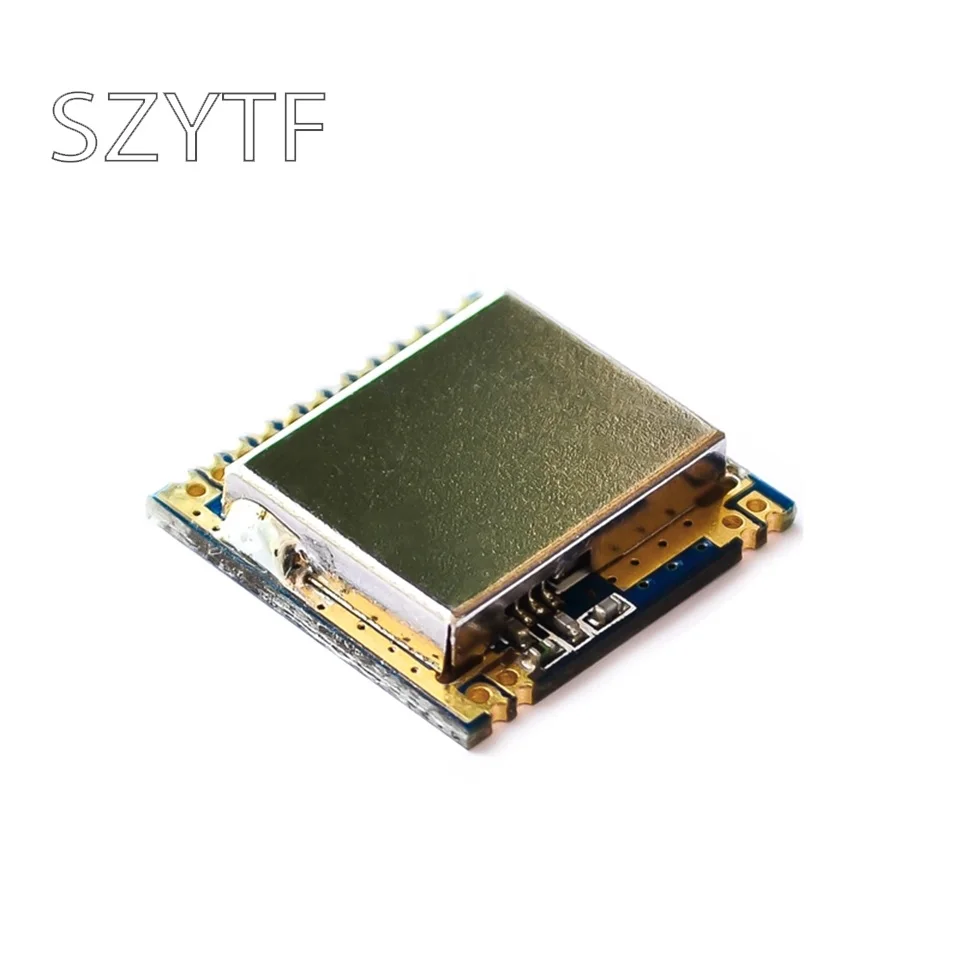

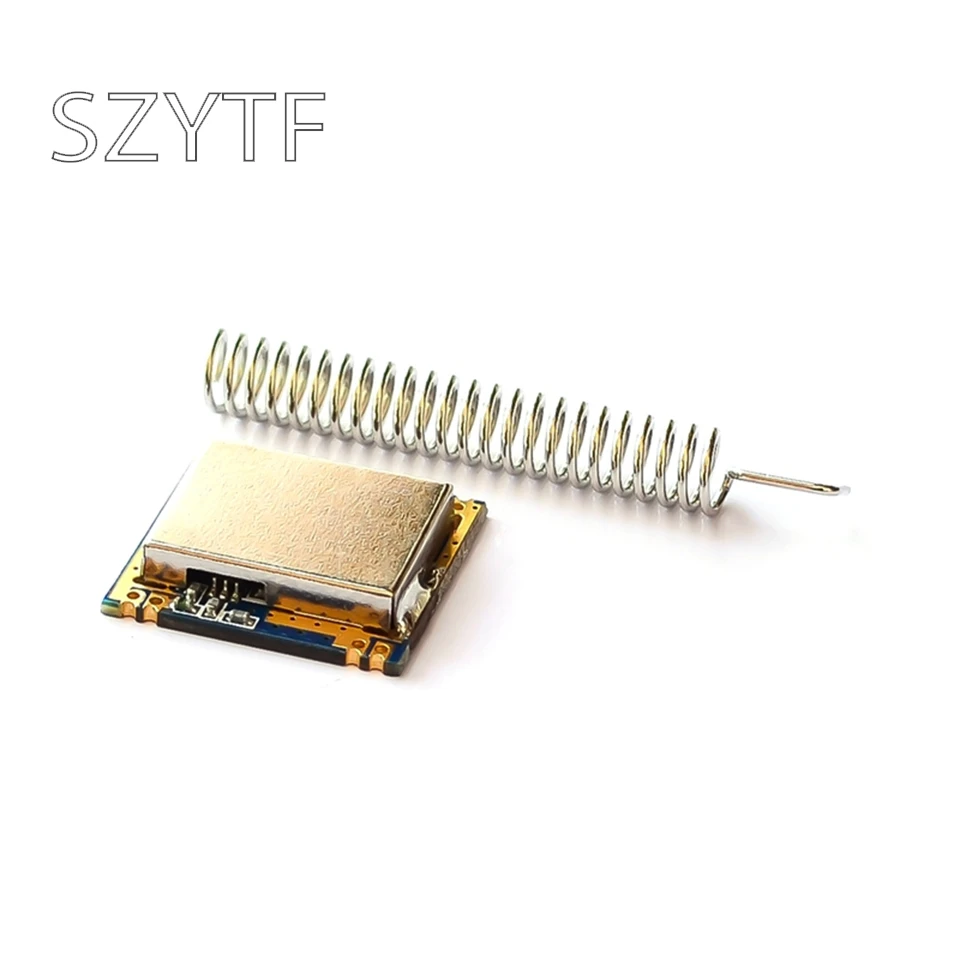

Беспроводной модуль XL4463-SMT разработан нашей компанией с использованием чипа Silicon Labs Si4463 B1. Это полный, компактный, маломощный беспроводной модуль приемопередатчика. Si4463 является высокопроизводительным, низкотоковым трансивером 433 МГц и является частью семьи EZRadioPRO, включая Полный передатчик и приемник. Самая высокая чувствительность-126dBmМаксимальная выходная мощность + 20dBm, поддержка (G)FSK, 4(G)FSK, (G)MSK, OOK и ASK модуляция, скорость передачи данных от 100bps до 1 Мбит/с, рабочее напряжение 1,8 В ~ 3,6 В, ток выключения 30 на, ток в режиме ожидания 50 на. Si4463 имеет лучший Фазовый шум для узкополосных и лицензированных приложений с блокировкой и производительностью выбора, таких как FCC Part90 и беспроводной MBus 169MHz. Он также имеет 60 дБ соседний канал селективности 12,5 кГц между каналами, обеспечивая надежную работу в жестких условиях RF, что особенно важно для узкополосной работы. Si4463 предлагает отличную выходную мощность (до + 20dBm) и отличную эффективность TX. Его высокая выходная мощность и чувствительность, а также ведущая в отрасли связь 146 дБ, расширяют диапазон и надежность связи. Это в некоторой степени удовлетворяет сложную разработку усиления радиочастотного сигнала. При максимальных условиях настройки мощности открытое расстояние связи может достигать 2000 км. Более чем SI4432, известный как «wall king». Модуль объединяет все функции и устройства, связанные с RF. Пользователи не должны знать соответствующие знания радио, и могут легко разрабатывать стабильные и надежные беспроводные продукты, связанные с помощью этого модуля.

[Характеристики модуля]

[Модифицированный модуль]

1. Частотный диапазон: 410-440 м (лучший диапазон для сопоставления антенны и свободный ISM диапазон в Китае)
2. Чувствительность: до-126dBm (0,5 кбит/с)
3. Максимальная выходная мощность беспроводной передачи: 20 дБм (1,2 Кбит/с, 433 м)
4. Скорость передачи данных: 0,1-1 Мбит/с
5. Режим модуляции: FSK, GFSK, 4GFSK и OOK
6. Источник питания: 1,8-3,6 В
7, Ультра низкое энергопотребление в режиме отключения питания составляет 30nA (4,21 ms), в режиме ожидания 50nA;

     Получите ток 10/13 мА, максимальный ток выбросов 85 мА.
8, цифровой индикатор силы полученного сигнала (RSSI)
9, функция будильника со временем, Функция беспроводного пробуждения (WUT)
10, антенна автоматического соответствия и двунаправленный переключатель управления
11, настраиваемая структура пакета
12, предварительная синхронизация обнаружения сигнала
13, 64 байта трансивера данных регистра (FIFO)
14, встроенное Обнаружение низкого заряда батареи
15. Датчик температуры On-chip и 8-битный аналого-цифровой преобразователь
16, диапазон рабочих температур: -40 ~ + 80 ° C (температурные характеристики и консистенция продукта намного лучше!)
17, интегрированный регулятор напряжения
18, функция быстрого пробуждения и изменения частоты
19. Функция сброса питания
20, встроенный кристалл функция регулировки ошибок

21, Чип автоматически вычисляет и проверяет CRC-16 и поддерживает три 16-битных CRC полиномов
