USBCAN Bluetooth 485 Bus Серийный порт взаимный отладчик анализатор преобразователь для

USBCAN Bluetooth 485 Bus Серийный порт взаимный отладчик анализатор преобразователь для

Тип 1: Базовая версия: STM32 минимальная система + TJA1050 + SP348SE + терминал + 12P pin.

Эта версия относится к толпе: студенты, которые хотят попасть в CAN, 485 автобус, лабораторная отладка CAN и 485.

Тип 2: версия Bluetooth: Базовая версия + 4,0 модуль Bluetooth (master-slave)

Эта версия подходит для людей: неудобные места проводки, студенты, которые хотят начать CAN, 485 автобус, лабораторная отладка, 485 сотрудников.

Тип 3: базовое издание плюс упаковка: Базовая версия + термоусадочная упаковка.

Эта версия относится к толпе: студенты, которые хотят попасть в CAN, 485 автобус, лабораторная отладка CAN и 485.

Тип 4: версия Bluetooth Плюс посылка: Bluetooth + Термоусадочная трубка посылка.

Эта версия подходит для людей: неудобные места проводки, студенты, которые хотят начать CAN, 485 автобус, лабораторная отладка, 485 сотрудников.

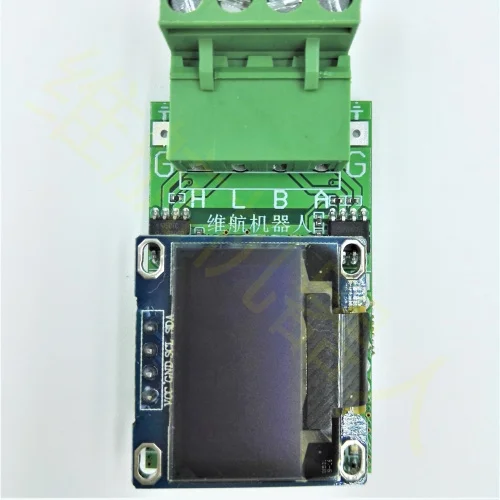

Тип 5: версия дисплея: Базовая версия + модуль oled-дисплея

Эта версия подходит для людей: где нет компьютера и хотите отлаживать автобус, отлаживать уличный автобус, студентов, которые хотят начать CAN, 485 автобус, лабораторная Отладка может, 485 персонала.

Тип 6: расширенная версия: Базовая версия + модуль Bluetooth.(Мастер-раб)

+ Модуль OLED дисплея (без термоусаживаемой трубки) + предоставьте схему схемы

Эта версия подходит для людей: места, где нет компьютера, и вы хотите отлаживать автобус, места, где не удобно подключаться, места, где вы хотите отлаживать уличный автобус, студенты, которые хотят начать CAN, 485 автобус, лабораторная отладка CAN, 485 сотрудников.

Рекомендация: начинающих покупкиБазовая версияВозможноДисплей изданиеЕсли вы хотите купить расширенную версию для второй разработки, вы можете изменить программу в соответствии с вашими потребностями.

1. Плата поставляется с собой.TJA1050Чип реализует связь с can bus.Полная поддержкаМожетАвтобусV2.0A/V2.0BТехнические характеристики. Стандартная рама, Удлиненная рама, рамка для передачи данных, удаленная рама, программное обеспечение может свободно устанавливать скорость передачи данных.20K-1 мМежду коммуникационные ставки

2. Плата поставляется с собой.SP348SEЧип для достижения 485 связи

3. Плата Bluetooth имеет модуль Bluetooth 4,0, который удобен для пользователей для связи с Bluetooth. Поддерживает IOS, Android и терминалы с устройствами Bluetooth (в настоящее время разрабатывается программное обеспечение).

4. Плата оставляет 1 SPI интерфейс, 4 PWM интерфейс, 4 ADC, 1 I2C и порт загрузки (если вам нужно использовать SWD для загрузки программ, вам также необходимо использовать USB для питания платы), чтобы облегчить пользователям разработку собственных программ в соответствии с их потребностями.

5. Резерв может и 485 изоляционных мест для пользователей, чтобы использовать по мере необходимости.

6. CAN и 485 автобусов платы имеют 120 евро сопротивление и включение припоя соединений соответственно. Пользователи могут выбрать их в соответствии с их потребностями (задняя часть определенной платы отмечена).

7, plank защищены 1 road OLED (I2C интерфейс, наш магазин имеет), что удобно для пользователей для покупки и использования в соответствии с их потребностями.

8. Платы изолированы от источника питания.

9, плата принимает USB к последовательному порту, чтобы облегчить пользователям Подключение к ПК через мобильный телефон линии передачи данных.

10. Плата имеет четыре индикатора состояния, что позволяет легко видеть, есть ли связь данных, является ли система нормальной или нет, и отображение состояния Bluetooth.

11 размер платы составляет 4,6 см * 2,8 см, что означает, что там будут небольшие отличия.

12.ПоддержкаWindosXP/7/8/10, LinuxОперационная система

13. Было разработано верхнее компьютерное программное обеспечение, которое может быть предоставлено пользователям бесплатно (в настоящее время исходный код не предоставляется).

Покупка чего-либо в этом магазине обеспечивает одну техническую поддержку. При отсутствии покупки мы также можем предоставить бесплатную техническую поддержку.

Базовая версия:

Базовое издание плюс упаковка:

Версия Bluetooth(Мастер-раб):

Версия Bluetooth Плюс посылка:

Версия дисплея (JL) (базовый + 4,0 модуль Bluetooth):

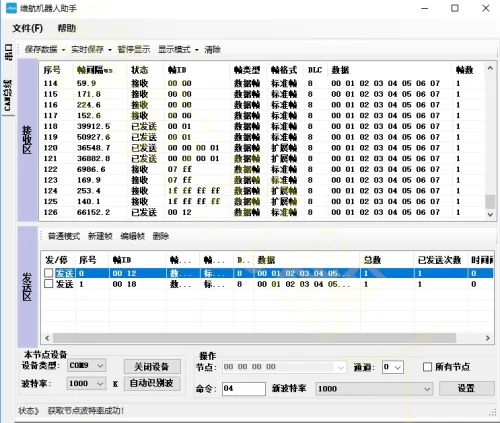

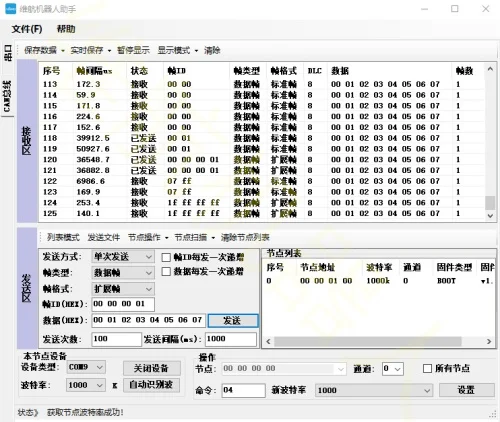

Поддержка программного обеспечения хост-компьютера: Системные требования: WinXP или выше

Функция программного обеспечения:

1. Имеет функцию отправки, приема, мониторинга любой информации на автобусе.

2. Сканирование узла шины и скорости передачи данных (Узел нуждается в поддержке)

3, мы можем обновить прошивку для узлов (Загрузка прошивки, разработанной компанией заранее).

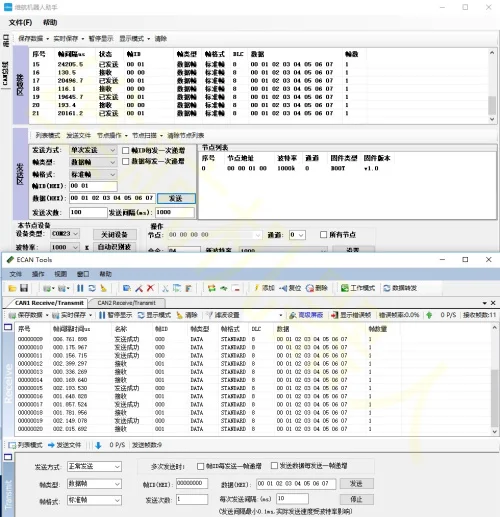

Эффект связи с Чжоу ли Гонг отладчиком (выше разработана нашей компанией и следующее программное обеспечение разработано ими).

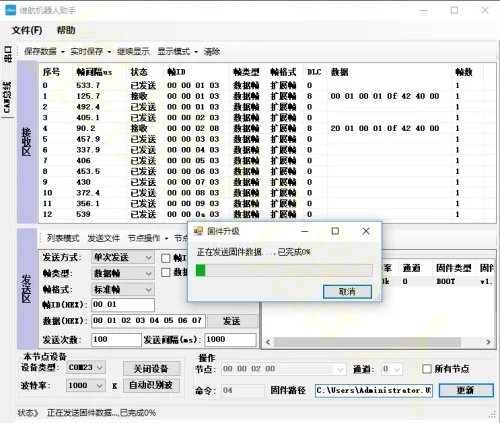

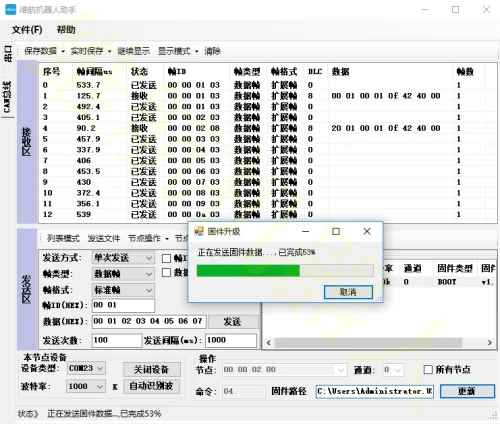

Обновление прошивки (пользователи должны загрузить загружаемую прошивку, разработанную нашей компанией заранее)

Доска ресурсы:

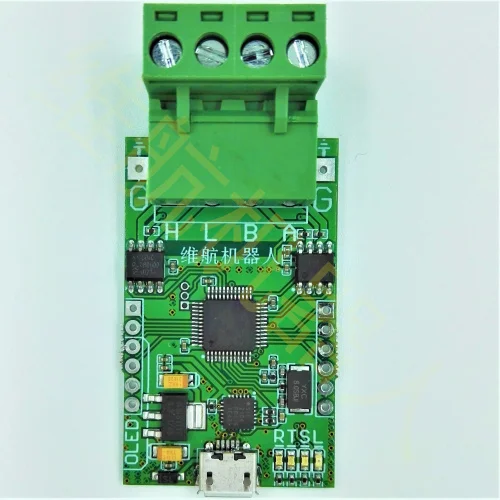

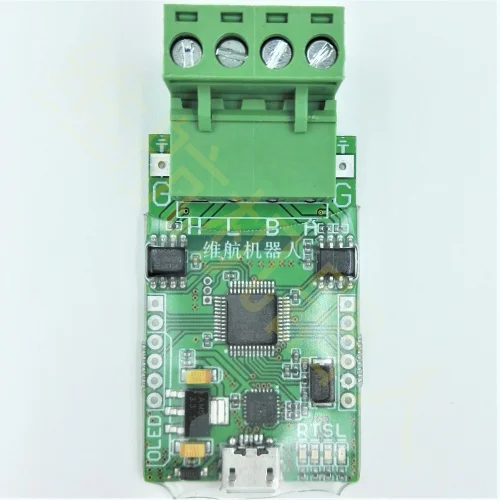

Положительный:

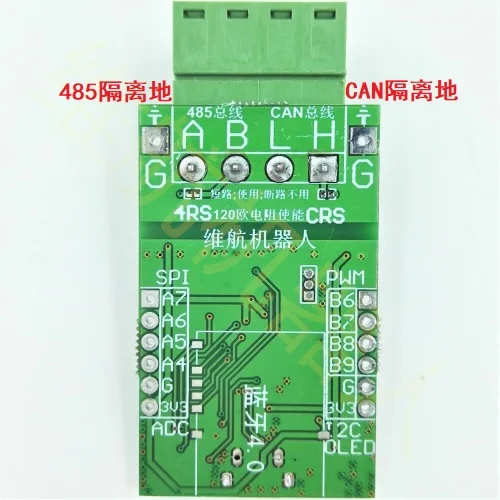

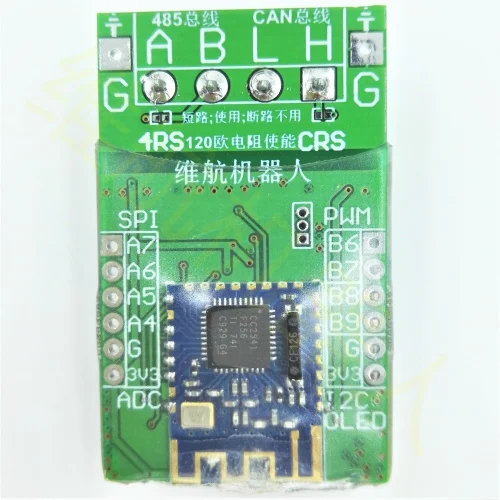

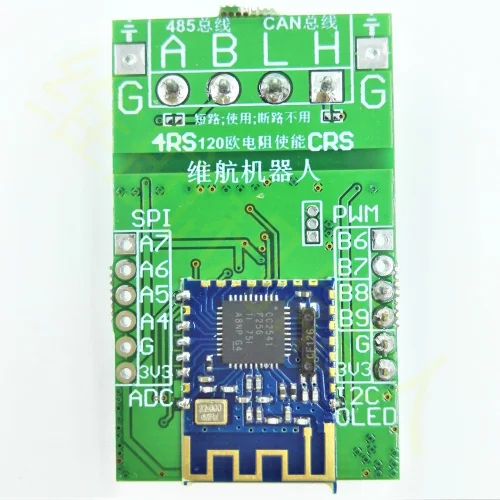

Задняя часть:

Вытащить терминал:

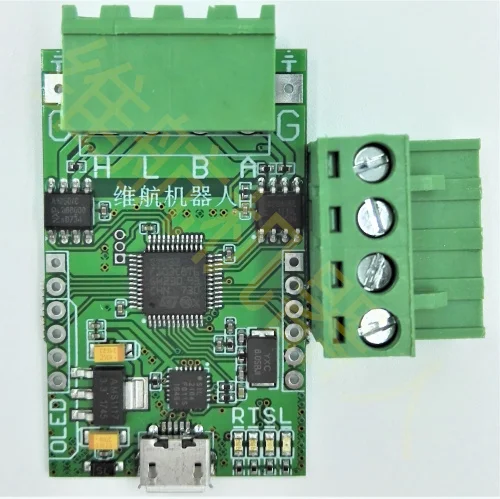

После заключения эффект:

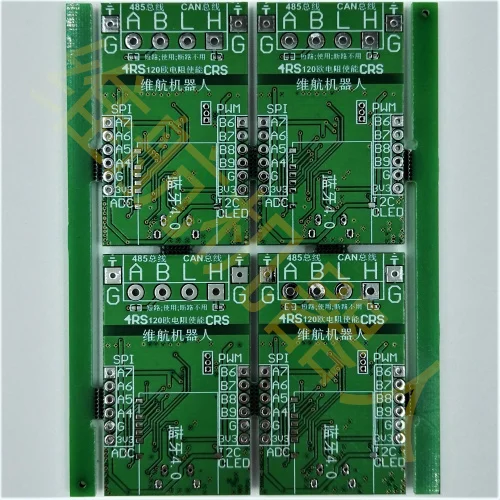

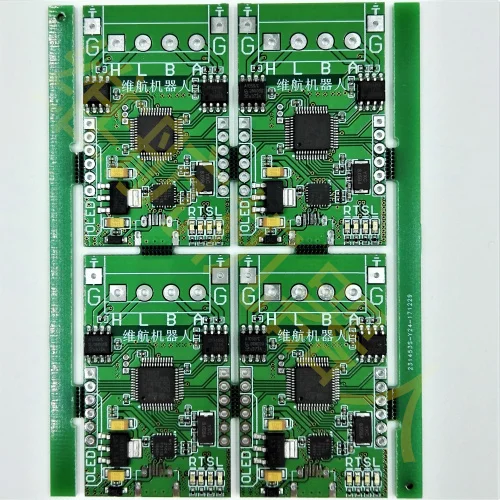

Технология обработки: автоматическая SMT

Важно:МожетДолжна ли сеть быть разделена?

Потому чтоМожетДифференциальная передача используется в передаче. Даже если нет общей основы, данные могут быть отправлены в некоторых случаях. Но я говорю вам с практическим опытом.Это должно быть обычным!

1. Интерференция в обычном режиме будет введена в обычную землю, но это повлияет на нормальную связь и повредит цепь интерфейса связи.

2. Общей причиной является эффект антенны.EMIПроблемы

3. Важно то, что это может повредить устройство. Из-за общей системы заземления ссылки на напряжение отличаются, и иногда даже достигают.100Вольт. Это повредит штифты чипа.

'
