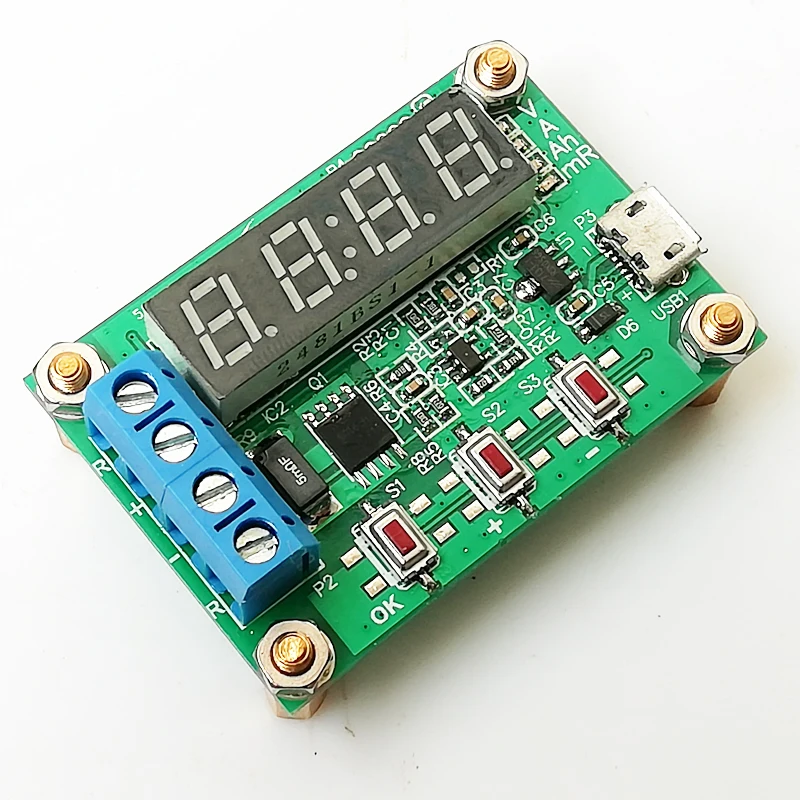

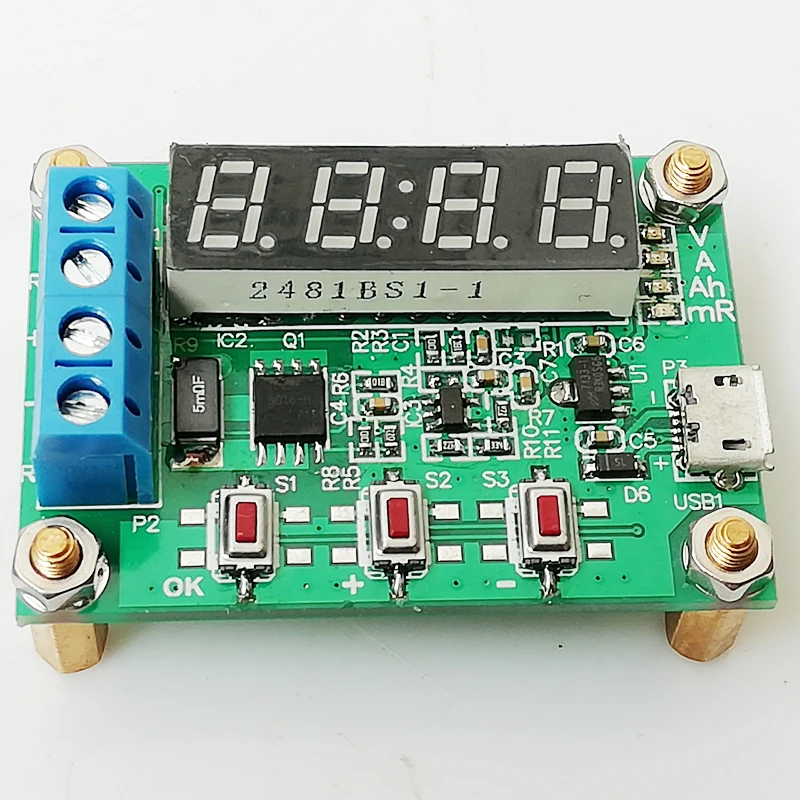

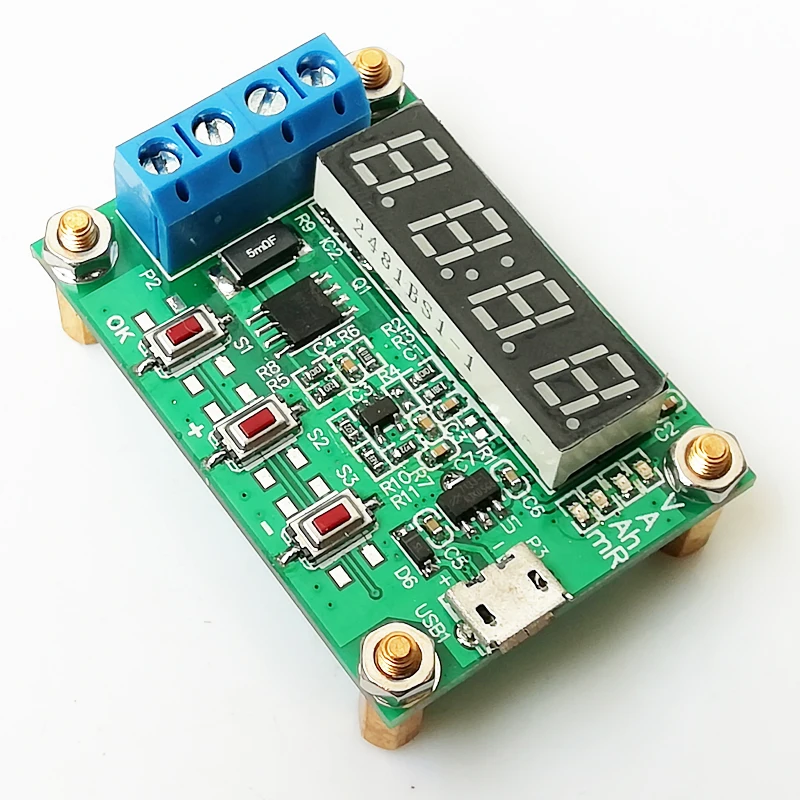

Полимерная литиевая батарея никель-водородный железо 18650 12 В тестер емкости 3 7

Полимерная литиевая батарея никель-водородный железо 18650 12 В тестер емкости 3 7

(Отправьте пару зажимов для рта, отправьте 2 7,5 Евро 5 Вт Резистор 18650 литиевая батарея для использования)!

Дисплей оборудования: напряжение, ток, емкость, внутреннее сопротивление, разрядное напряжение может быть установлен произвольно.Проверка внутреннего сопротивления измеряется в текущей среде, внутреннее сопротивление батареи отличается в различных средах, таких как длина провода, текущий размер и т. Д. если у вас есть различные фирменные функции внутреннего тестер сопротивления, каждый результат измерения не будет одинаковым, Это характеристики батареи, затем внутреннее сопротивление, что делает тестирование? Тестирование внутреннего сопротивления используется для определения того, является ли производительность одной и той же партии батарей с одинаковыми спецификациями последовательной или значительно отличается от той же партии батарей в той же среде измерения.

28 июля 2018 увеличил мощность, максимальный ток 5А, 3А ниже мощности не требует дополнительного отвода тепла, при использовании для 3А выше 5А ниже тока, пожалуйста, добавьте вентилятор в тепловыделение платы.

Метод оценки соответствия сопротивления: согласно законам Ома, значение сопротивления = напряжение батареи, деленное на Ожидаемый ток разряда, выбор мощности сопротивления-это напряжение батареи, умноженное на Ожидаемый ток разряда более чем в два раза, следует отметить, что полное напряжение батареи относительно высокое, Чтобы гарантировать, что полное напряжение не может превышать ток 3.0A! Например, когда требуется ток 2A для тестирования батареи 12 В, сопротивление требуется 6Ω, когда мощность 50 Вт, полное напряжение новой батареи 12 В составляет около 13,5 В, соответствующий пиковый ток 13,5/6 = 2,25 а менее 3 А, который может быть использован.Кроме того, если вы используете тест лампы, ток может занять менее половины (1.5A), потому что холодное сопротивление лампы очень низкое, пусковой импульсный ток очень большой, слишком большой выбор может непосредственно сжечь цепь!

Примечание: во время использования сопротивления нагрузка будет сильно нагреваться, пожалуйста, обратите внимание на безопасность, если мощность слишком высока, тепло слишком высокое, пожалуйста, Расширьте сопротивление подключения провода, чтобы не расплавить пластиковый терминал, этот продукт не содержит соединительный провод, Сиденье батареи, батарея, эта ссылка для платы управления разрядкой.

Подробные параметры:

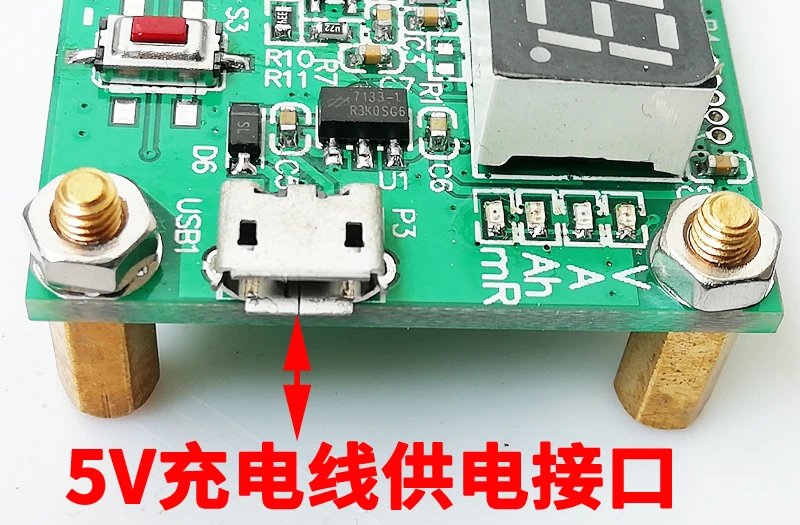

Напряжение источника питания: DC4.5-6V (интерфейс micro USB)

Рабочий ток: не более 70 мА

Напряжение разряда: 1,00-15,00 в

Аккумулятор высокого разрешения с разрешением 0-9,999 в Разрешение 0,001 в 10,00-15,00 в Разрешение 0,01 В, автоматическое переключение с десятичной запятой.

Диапазон выходного напряжения: 0,5-11,0 в

Поддержка тока: не более 5.000A разрешение 0.001A

Погрешность измерения напряжения: менее 1% + 0,02 в

Ошибка измерения тока: менее 1.2% +-0,002a

Диапазон емкости батареи: 9999Ah (1Ah = 1000 mAh) значение больше, когда переключатель переключения десятичной точки, когда дисплей менее 10 Ач как X. XXX, более 10 Ач дисплей как XX. XX и так далее.

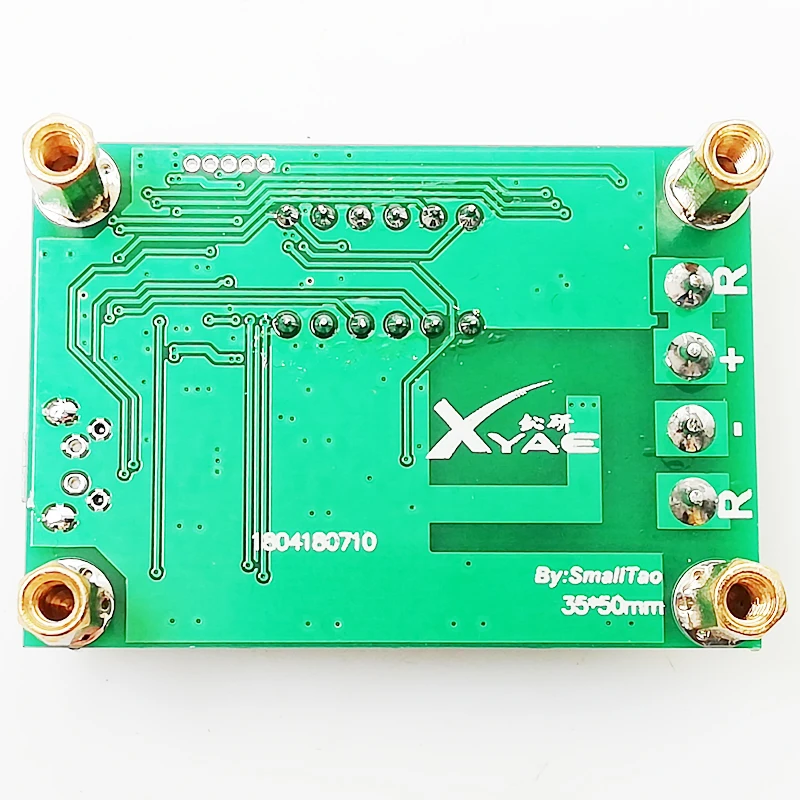

Размер печатной платы: 50 мм x 35 мм

Примечание: для повышения точности измерения напряжения, эта схема разработала смещение постоянного тока. Когда терминал не подключен ни к чему, он будет отображать небольшое напряжение, которое не влияет на фактическое измерение. Если вы короткий входной терминал (в это время он должен быть 0 В), он отобразит 0. Если вы хотите понять принцип, вы можете посмотреть теорему суперпозиции в электротехнике.

Метод использования:

1. Тестируемая батарея должна быть заполнена электричеством.

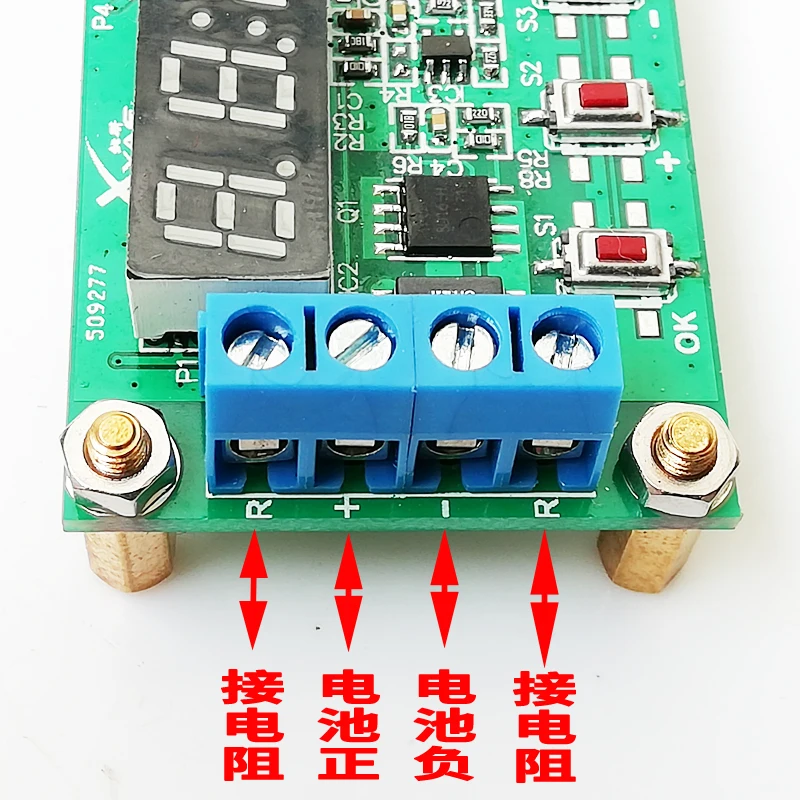

2. Подключите положительный электрод батареи под испытанием к входному положительному электроду, отрицательный электрод к входному отрицательному электроду, не Реверсивный (с разворотом нагрузки может повредить цепь)! Подключите нагрузку к выходному положительному полюсу и выходному отрицательному полюсу и включите тестер micro USB (без рабочего стола или ноутбука USB питания) для отображения напряжения батареи.

3. проверка прямого запуска требуется только для нажатия кнопки & ldquo; OK & rdquo; тестер может автоматически устанавливать соответствующее выходное напряжение в соответствии с полным напряжением заряда батареи, и три раза мерцает перед началом тестирования. Чтобы вручную определить выходное напряжение, просто нажмите & ldquo; + & rdquo; или & ldquo;-& rdquo; когда отображается напряжение батареиДисплейСтоп-напряжение и значение напряжения, разрешение 0,1 В, настройка, нажмите кнопку «ОК», начните тестирование.

4. Тестер включит электронный переключатель для контроля нагрузки после начала теста. Данные тестового процесса показывают, что он будет вращаться между разрядной мощностью (Ah), током разряда (A) и напряжением батареи (V). Когда напряжение батареи достигает установленного выходного напряжения, тестер отключает переключатель управления нагрузкой, и данные дисплея остаются выше емкости (Ач) и мерцают с соответствующим индикатором. На данный момент Емкость Дисплея-это фактическая разрядная емкость аккумулятора, нажмите & ldquo; OK & rdquo; чтобы остановить мерцание, чтобы данные могли отображаться стабильно, И затем вторичное нажатие кнопки «ок» восстановлено до состояния включения, может заменить тест батареи следующей секцией & helгуб; & Hellip;

5. после тестирования батареи, если вы хотите проверить второй аккумулятор, вы можете нажать кнопку Добавить или вычесть, чтобы указать индикатор в положении емкости, И затем нажмите кнопку вычитания достаточно долго, чтобы очистить значение емкости последнего теста.

Код ошибки и значение:

---- В: напряжение батареи выше 15 в

---- A: ток слишком велик, чтобы превышать 5А.

Примечание: Если аккумулятор перевернут, нагрузка включается, а ток нагрузки большой (около 0,8a).Это, вероятно, повредит трубу переключателя цепи!

Завод был откалиброван и протестирован один за другим, конструкция вторичной калибровки, если требуется дополнительная калибровка, пожалуйста, подготовьте источник напряжения и тока, первым шагом калибровки является ввод короткого замыкания положительных и отрицательных полюсов, а затем нажмите +,-ключ, а затем подключен к оборудованию питания 5 В, См. Калибровку подсветки экрана 0 полное ослабление. Шаг 2: входной терминал, подключенный к источнику питания 12 В, нажмите +,-ключ, чтобы сделать его значение дисплея и напряжение источника питания 12 В, а затем нажмите OK для подтверждения. Шаг 3: Подключите сопротивление разряда в пределах 3 А, соблюдайте выходной ток источника питания, нажмите +,-кнопка, чтобы сделать значение дисплея в соответствии с током питания 12 В, И затем нажмите OK для подтверждения, чтобы завершить вышеуказанные шаги, будет завершена калибровка батареи.

Примечание: Длина кнопки машины определяет оборудование в какой режим работы, время, пожалуйста, медленно поймите, без операции после кнопки, но Длина кнопки время не контролируется должным образом, чтобы найти закон снова, короткое нажатие, пауза нажмите, Длительное нажатие это правило, чтобы следовать, операция будет четкой, процесс разряда непосредственно нажмите + или-нажмите клавишу, чтобы остановить разрядку. После разрядки, нажатие + или-кнопки может переключить параметры напряжения, тока, емкости и внутреннего сопротивления.

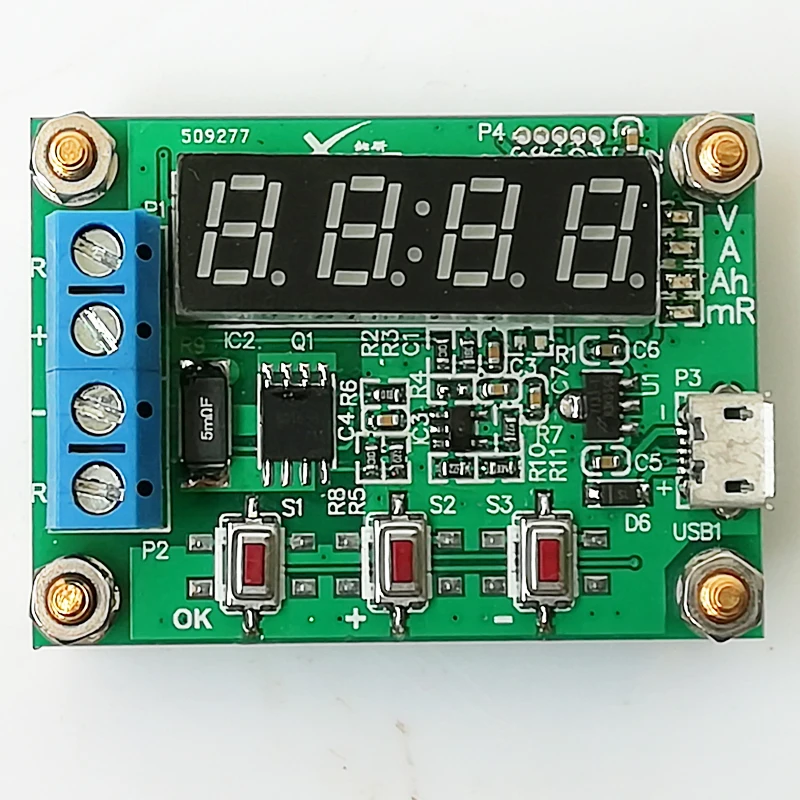

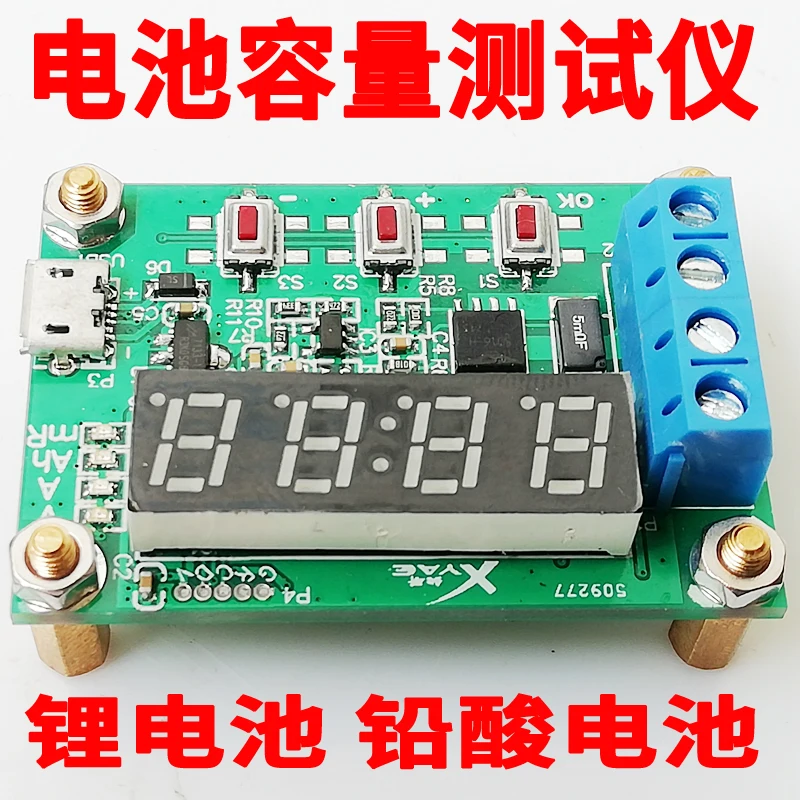

Часть рисунка:
