KUNFINE 3,5 ''Цифровой Автомобильный спидометр OBD2 автомобильный HUD Дисплей лобовое стекло проектор Автоматическое включение/выключение Универсальный A1000

Описание:

HUD короткий для дисплея головы вверх. Он отображает данные о вождении на лобовом стекле, такие как скорость, температура воды, напряжение, одно расстояние вождения на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

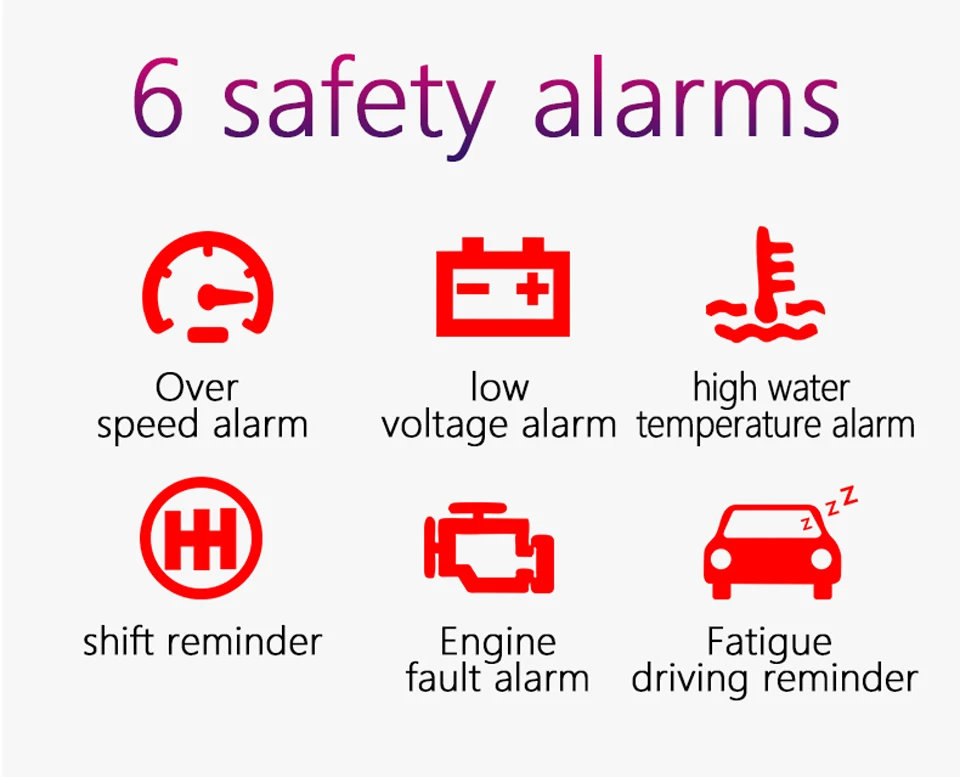

Функции дисплея HUD:

1. Значок напряжения

2. Значок температуры воды

3. Значок усталости вождения

4. Значок неисправности двигателя

5. Значок напоминания о сдвиге

6. Светильник: автоматически регулирует яркость в зависимости от окружающей среды

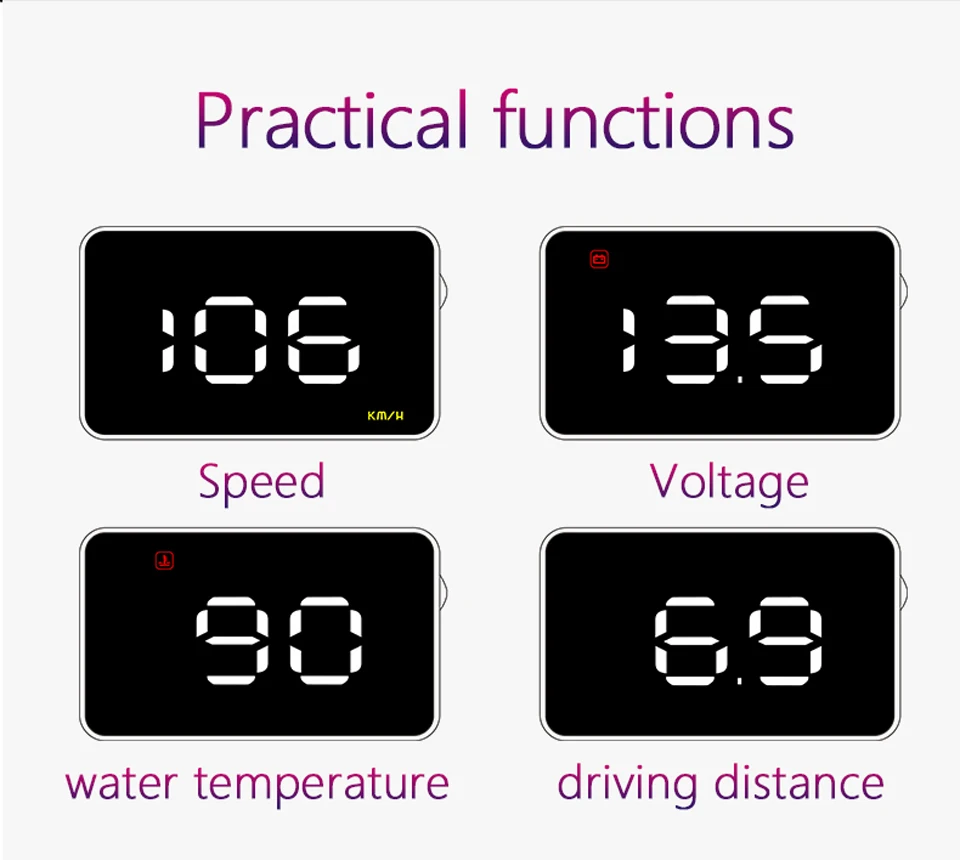

7. Скорость/температура воды/напряжение/Расстояние вождения можно переключить одним нажатием кнопки настройки.

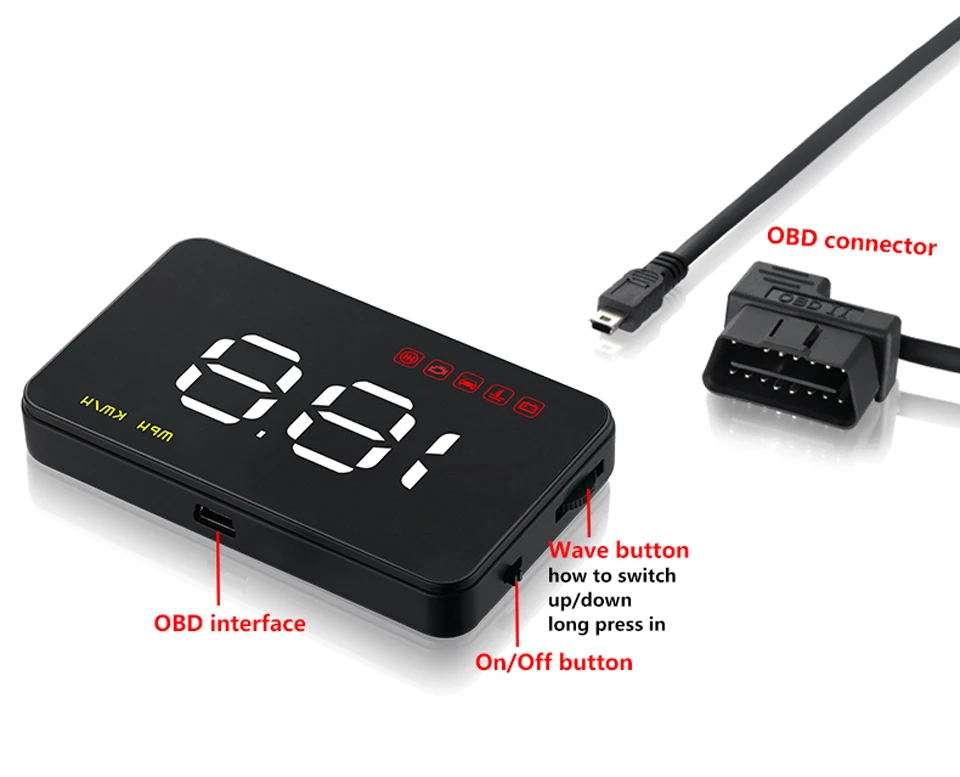

8. Порт OBD

9. Блок скорости вМиль/ч, км/ч

10. Кнопка питания

11Кнопка настройки: три способа настройки кнопки:

A. Кнопка вверх = движение вверх (короткое нажатие или длинное нажатие)

B. Ok Кнопка = Внутренняя Кнопка нажатия (короткое нажатие или длительное нажатие)

C. Кнопка Вниз = движение вниз (короткая тяга вниз или длинная тяга вниз)

Настройка меню:

Пожалуйста, обратитесь к проекциям на лобовом стекле для настройки меню. Нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, вверх/вниз, чтобы переключиться Меню (от 1 до 11). Короткое нажатие на кнопку, чтобы установить значение в каждом меню, затем вверх/вниз кнопку, чтобы изменить значение. После завершения настройки, нажмите на кнопку, чтобы сохранить и Выход.

Установка HUD:

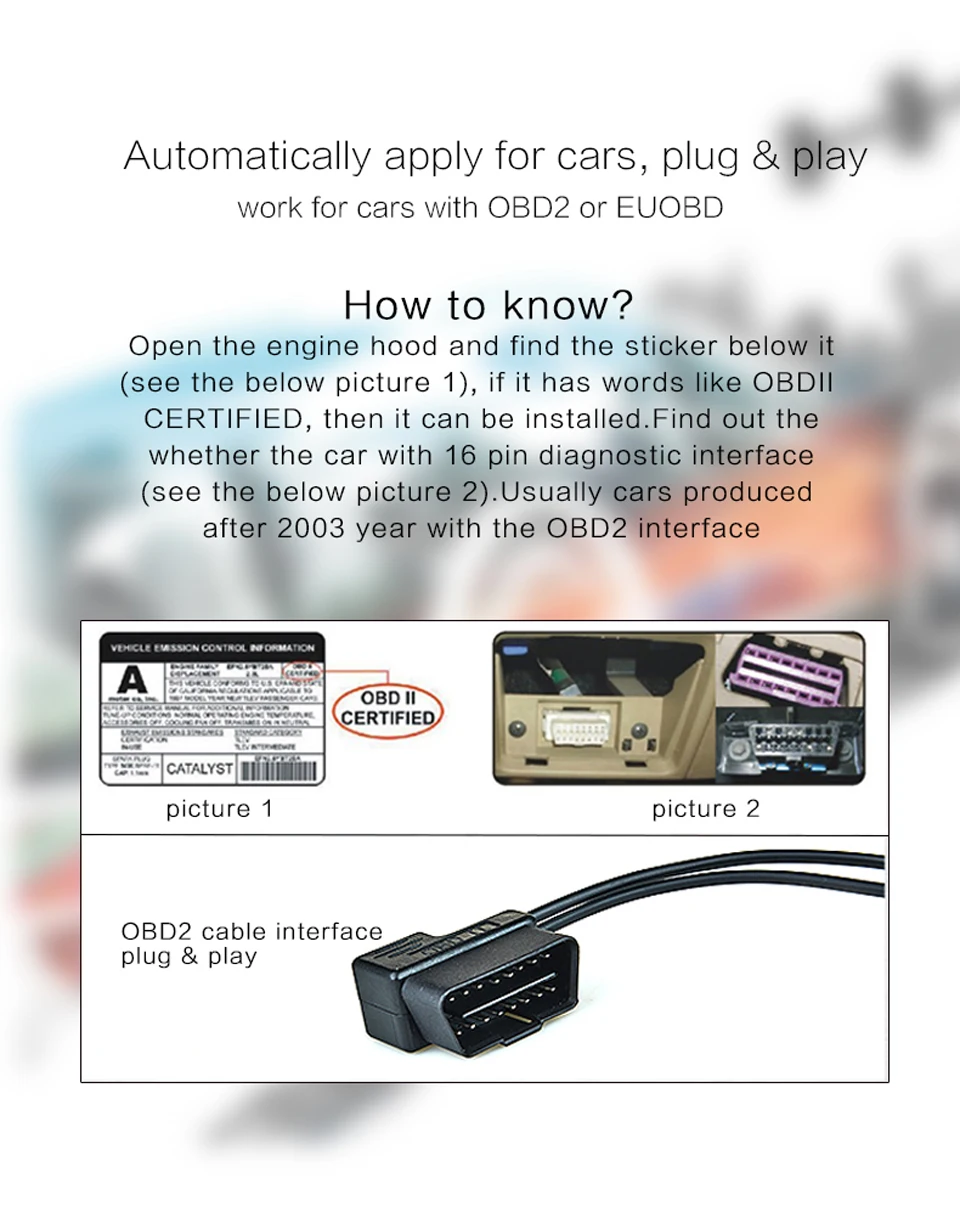

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2. Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Использование и установка для отражения пленки:

Обратите внимание: HUD проектирует информацию приборной панели на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное отражение на ветровом стекле при его работе. Двойное отражение будет отличаться из-за разного ветрового стекла. Если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, положите нескользящий коврик на приборную панель, а затем Наденьте HUD. Отражающая пленка может быть приклеена к положению прямо над положением HUD, которое может отражать экран хоста к ветровому стеклу.

Методы вставки пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань для очистки;

2. Снимите заднюю сторону(Отметьте 1) отражающую пленку, затем вставьте ее в оконное стекло.

3. После того, как вы скорректировали расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выжать воду наизнанку, пока в ней нет пузырька или воды.

4. Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик, чтобы перемещать положение.

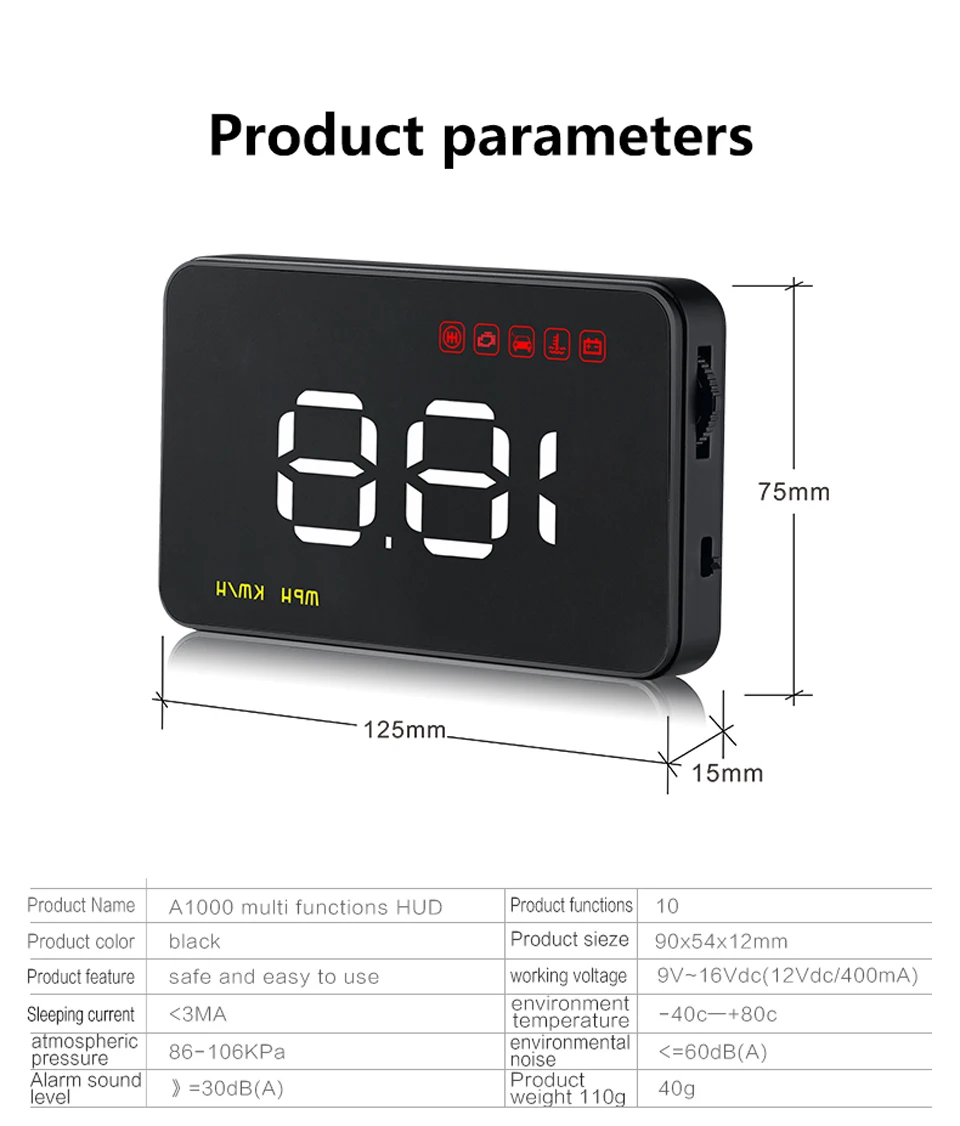

Технические параметры:

Температура окружающей среды: -40c- + 80c атмосферное давление 86-106KPa

Относительная влажность: 10% -95% шум окружающей среды <= 60 дБ (A)

Уровень звукового сигнала тревоги:》= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размер HUD: 9*5,4*1,2 (см)

HUD Вес: 40 г

Устранение неполадок:

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если дисплей все еще отсутствует, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если он не хорош, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении питания HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

HUD доступен только для автомобилей с Соглашением OBD2 и EU-OBD(Европейский регион: после 03 лет, другие регионы: после 07 лет)

HUD продукты не поддерживают JOBD и OBDI и рекомендуемый тест для другого автомобиля.

3. Дисплей не прозрачный под солнечным светом или имеет двойное изображение

Сначала проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Во-вторых, когда HUD включен, вертикально нажмите на кнопку настройки в течение 5 секунд, чтобы войти в меню, короткое нажатие 1 раз в меню 2, отрегулируйте значение по умолчанию до 5, вертикально нажмите в течение 5 секунд, чтобы сохранить.

4. Сброс

Когда HUD выключается, нажмите кнопку настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончился.

5. Неточная скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его на верном (см. Меню 8)

B. Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикальный пресс5 секунд, чтобы сохранить его.

6. Автомобиль с задником (автоматическая система запуска/остановки)

Если автомобиль с задницей, после тормозов автомобиля, двигатель прекращает работу и HUD автоматически выключается, пользователь может изменить меню 10 Значение от 10 до 180, выключите HUD в течение 180 секунд

7. HUD не может автоматически выключить питание (об/мин и скорость не на 0)

Пожалуйста, установите меню 9 значений от 0 до 13,2 (когда напряжение автомобиля меньше 13,2 В, HUD выключится)

8. Перезагрузка HUD

Измените значение меню 9 от 0 до 13,6-13,8
