Импульсный срабатывающий цикл/синхронизация/Задержка/транзистор

Импульсный срабатывающий цикл/синхронизация/Задержка/транзистор

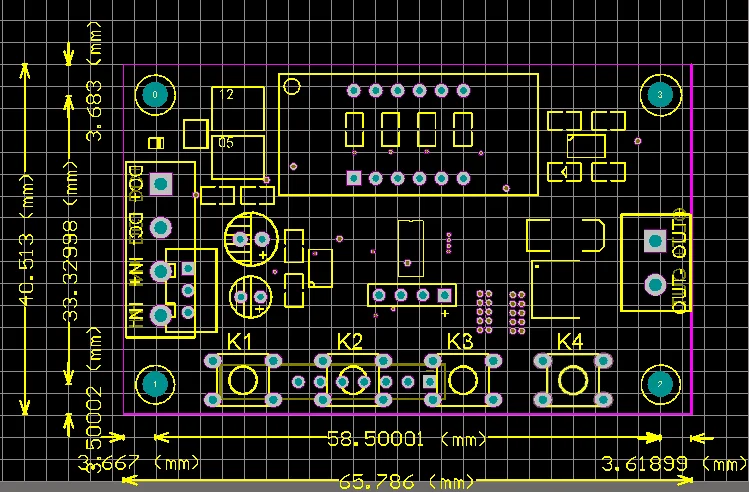

Тип 1: печатная плата

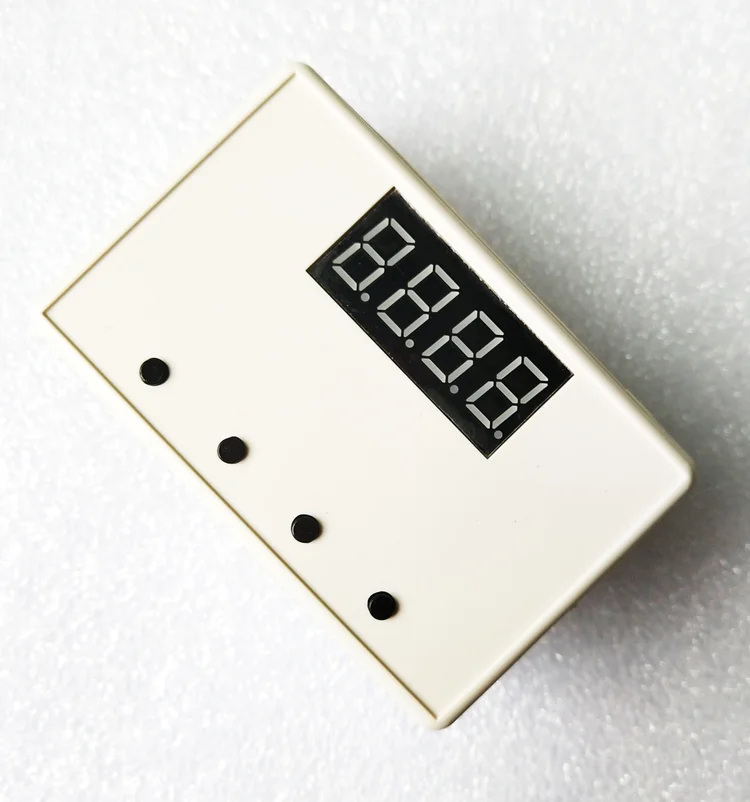

Тип 2: печатная плата содержит корпус

Этот продукт имеет следующие характеристики:

1. Достичь высокой частоты и частых поломок цепи.

2, во время ВКЛ-ВЫКЛ шум не будет генерироваться.

3, нет электрической искры.

4. Электромагнитных помех не будет.

5, срок службы больше, чем у часто используемых электромагнитных реле. Он может полностью заменить электромагнитное реле.

Часто используется для контроля.Мотор, ремень светодиодной лампы, двигатель постоянного тока, мини-насос, Соленоидный клапан и так далее.

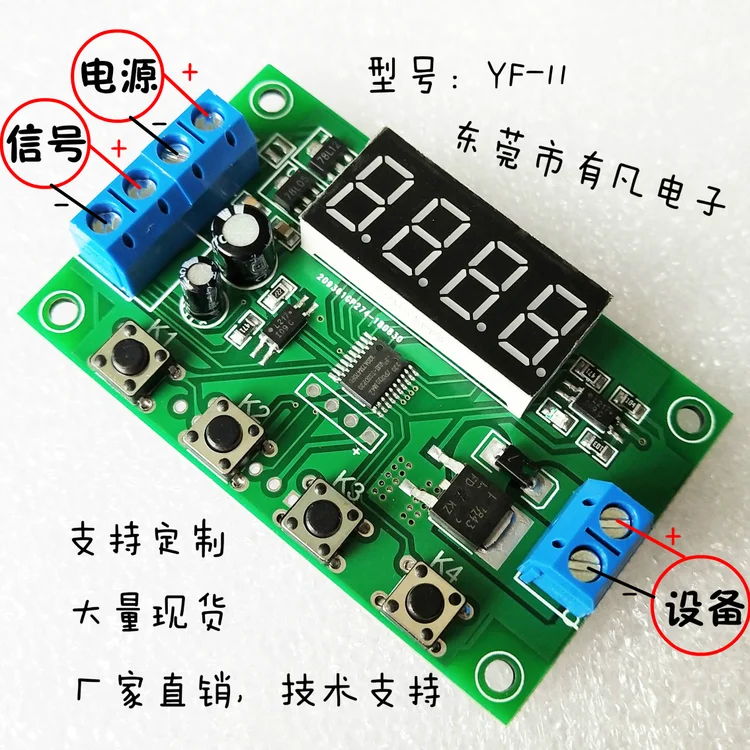

1:Модель продукта:YF-1132 общие функции для удовлетворения большего количества потребностей в применении; может свободно управлять электромагнитными клапанами, насосами, двигателями, лампами и другими ходовыми частями.

2:Входное напряжение: постоянный ток 7 ~ 24 В; требуется другое рабочее напряжение, пожалуйста, оставьте сообщение.

3: Выходная мощность:Может контролировать10AНагрузка постоянного тока в пределах

4: диапазон времени:0,01 секунды ~ 999 минут.Регулируется в любое время

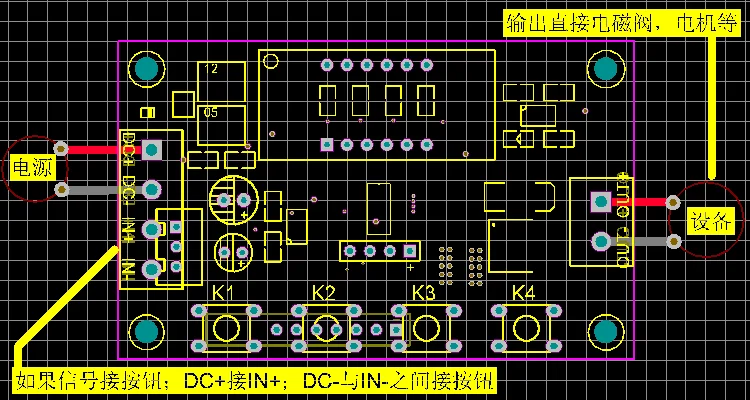

5: описание порта проводки:

1, DC +: вход DC источник питания положительный полюс

2, DC-: вход постоянного тока питания отрицательный полюс

3, в +: входной сигнал терминала

4, IN-: входной сигнал терминала отрицательного полюса

5, выход +: выходной положительный полюс

6.Вне-:Выходной отрицательный электрод

Кнопочный триггер: (положительный триггер: dc-и в-коротком замыкании.Кнопка DC + и IN +.)

Или:(Отрицательное срабатывание: DC + шорты с in +.DC-и IN-Подключите кнопку)

6: Список функций:

P-11:Точечное движение (Выход сигнала активирован, сигнал исчезает, выход останавливается).

P-12:Самоблокирующийся (Сигнал)Запуск выводаДайте мне еще один сигнал.Выходная остановка)

P-13:Сигнал,Запуск выводаAВторойАвтоматическая остановка; запуск недопустим во время задержки.

P-14:Сигнал,Запуск выводаAВторойАвтоматическая остановка; запуск повторного времени во время задержки.

P-15:Сигнал,Запуск выводаAВторойАвтоматическая остановка; Таймер наложения триггера во время задержки.

P-16:Сигнал,Запуск выводаAВторойАвтоматическая остановка; сброс триггера во время задержки.

P-17:Сигнал,Запуск выводаВходной сигнал отключен и время начинается.AВторойПосле отключения питания сигнал снова выводится в течение периода задержки, и время останавливается.

P-18:После электричества,Запуск выводаЗадержкаAВторойПосле отключения, до включения.

P-21:Сигнал,ЗадержкаAВторойПосле этого,Запуск вывода

P-22:Сигнал, превышениеAВторойПосле этого,Запуск выводаСигнал исчезл.Выходная остановка

P-23:Сигнал исчезл.AВторойПосле этого,Запуск выводаЕсть сигнал.Выходная остановка

P-24:Есть сигнал ПревышениеAВторойПосле этого,Запуск выводаСигнал исчезл.AВторойПосле этого,Выходная остановка

P-25:Есть сигнал ПревышениеAВторойПосле этого,Запуск выводаСнова сигнал закончен.AВторойПосле этого,Выходная остановка

P-26:Есть сигнал Запуск выводаAВторойПосле остановки сигнал снова исчезнет.ЗапускAВторойПослеВыходная остановка

P-27:Обнаружение импульсного сигнала.Выходная остановкаИмпульсный сигнал не превышен.AВторойЗапуск вывода(Непрерывность сигнала или исчезновение сигнала не считаются сигналом импульса).

P-28:Задержка после включения питанияAВторойПосле этого,Запуск выводаДо отключения питания.

P-31:После электричества,Запуск выводаAВторой,Остановить егоBВторойБесконечный цикл; отключение питания.

P-32:Сигнал, запускP-31Бесконечный цикл; сигнал исчезает. Завершающий цикл

P-33:Подайте сигнал, начинайте.P-31Бесконечная петля; Повторите цикл остановки сигнала.

P-34:Задержка после включения питанияAВторойПосле этого,Запуск выводаПоглощениеBВторойПочтовая остановка

P-35:Сигнал, задержка времениAВторойПосле этого,Запуск выводаПоглощениеBВторойПочтовая остановка

P-36:Сигнал, надAВторойПосле этого,Запуск выводаПоглощениеBВторойПосле остановки сигнал исчезает, и время останавливается.

P-37:Есть сигнал,Запуск выводаAВторойАвтоматическая остановка, остановка, а затем время.BВторойВ случаеA + BЗапуск сигнала во времени недопустим.

P-38:Есть сигнал,Запуск выводаAВторойПрекратите автоматически, прекратите считать снова.BВторойПосле этого, сноваЗапускAВторойАвтоматическая остановка

7Инструкции по установке клавиш:Электрифицированный дисплей“----”Означает, что он находится в режиме ожидания.

В соответствии с первымК1,(Должен превышать1Секунды эффективны, предотвращают поломку огня. Показать:П-11:K2Отрегулируйте основной режим.К3К4Регулирующая функция

Второй разК1Дисплей экрана:A001:K2ИК3Отрегулируйте первый раз.A,K4Отрегулируйте десятичную точку (единица времени)

В третий разК1Дисплей экрана:B001:K2ИК3Настройка во второй разB,K4Отрегулируйте десятичную точку (единица времени)

Четыре разаК1Дисплей“----”
