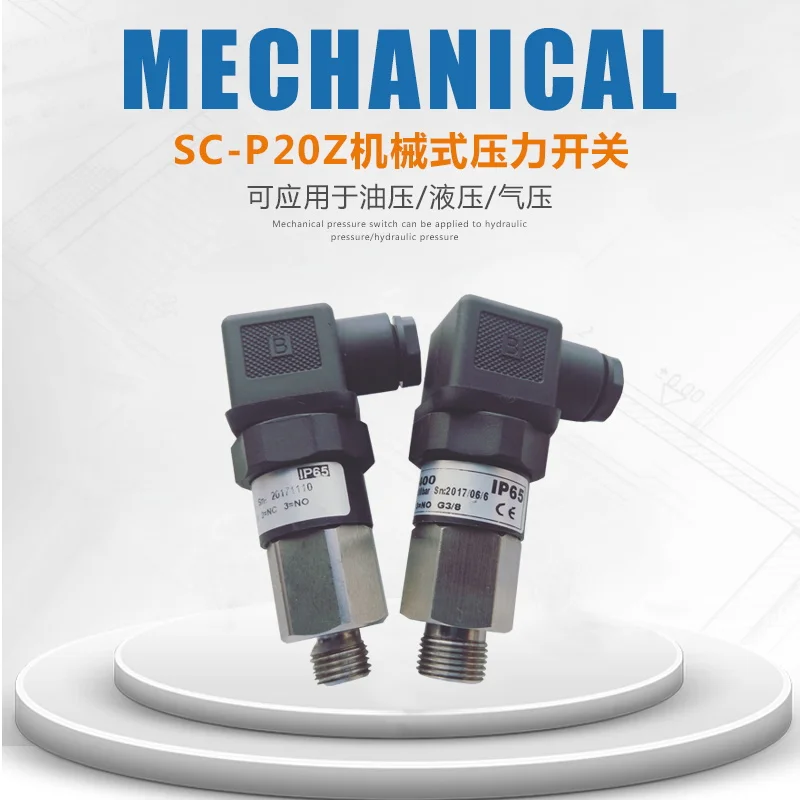

Реле давления механический пневматический гидравлический Масляный

Реле давления механический пневматический гидравлический Масляный

Type2: P20-012

Type3: P20-050

Type4: P20-100

Type5: P20-200

Type6: P20-400

Основные Особенности:

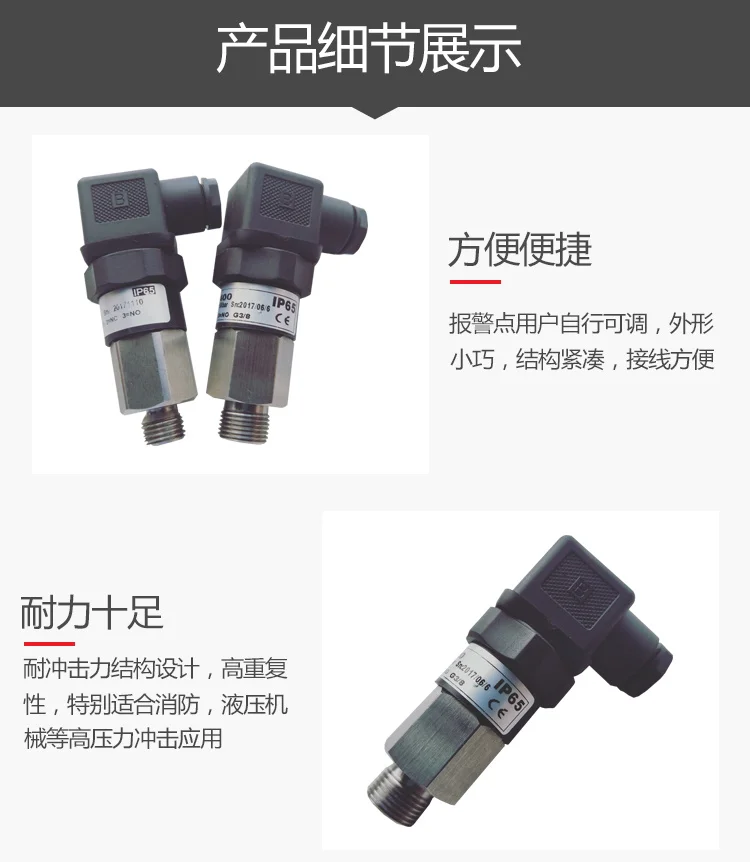

Легко и удобно: автосигнализации регулируются, компактны, компактны и легко подключаются

Выносливость-это краска в древесине

Ударопрочная конструкция конструкции, высокая повторяемость, особенно подходит для пожаротушения, гидравлического оборудования и других применений высокого давления

1. Установка инструкции

Установка должна быть осуществлена после детального прочтения инструкций, чтобы избежать повреждений и повреждений, вызванных эксплуатационными ошибками, проверьте, соответствуют ли процедуры и материалы приложения продукта инструкции. Во время установки и проводки, Пожалуйста, отключите источник питания для проверки перед зарядкой. Предотвращает повреждение цепи продукта, вызванное проводкой распределительной коробки под напряжением, не по требованию. Во время установки подтвердите, что этикетка продукта соответствует содержанию инструкции по эксплуатации, а затем обратитесь к конкретному содержанию инструкции по установке (Этикетка I, детализация iB на следующем рисунке).

2. Функции и особенности

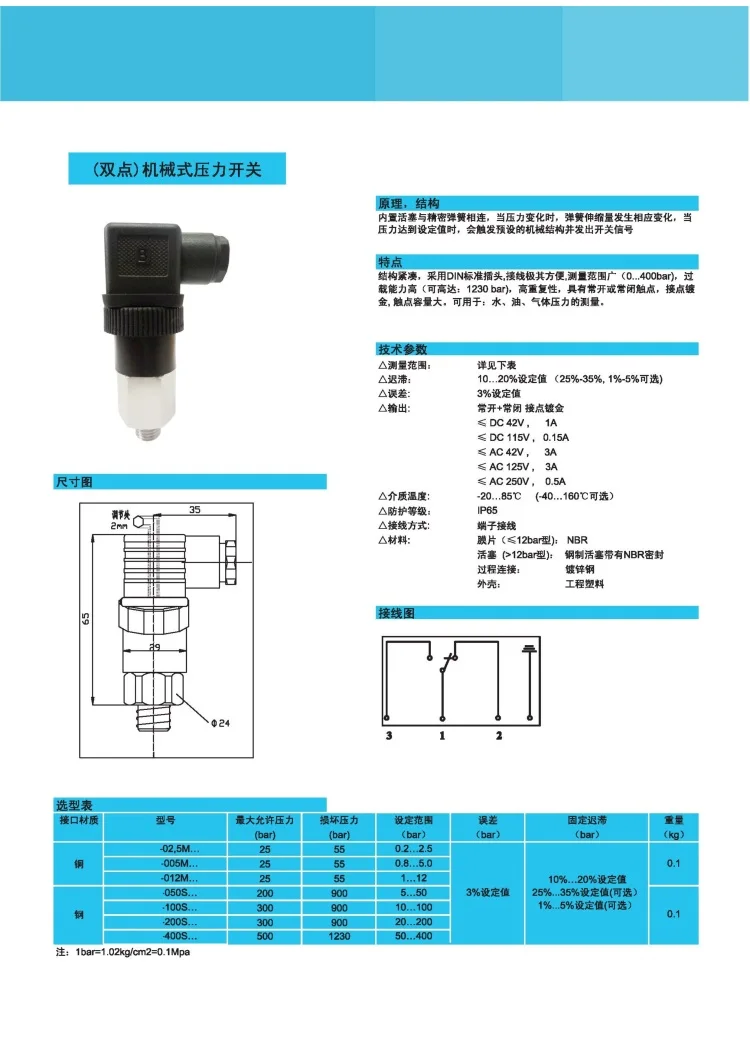

Встроенный поршень соединен с точной пружиной. Когда давление изменяется, расширение пружины меняется соответственно. Когда давление достигнет установленного значения, заданная механическая структура будет срабатывать, и будет отправлен сигнал переключателя.Компактная конструкция, стандартный разъем DIN, чрезвычайно удобная проводка, широкий диапазон измерений (0-400 бар), сильная перегрузочная способность (до: 1230 бар высокая повторяемость, с нормально открытыми и нормально закрытыми контактами, позолоченное электрическое соединение.Большая емкость контакта.Подходит для измерения давления воды, нефти и газа.

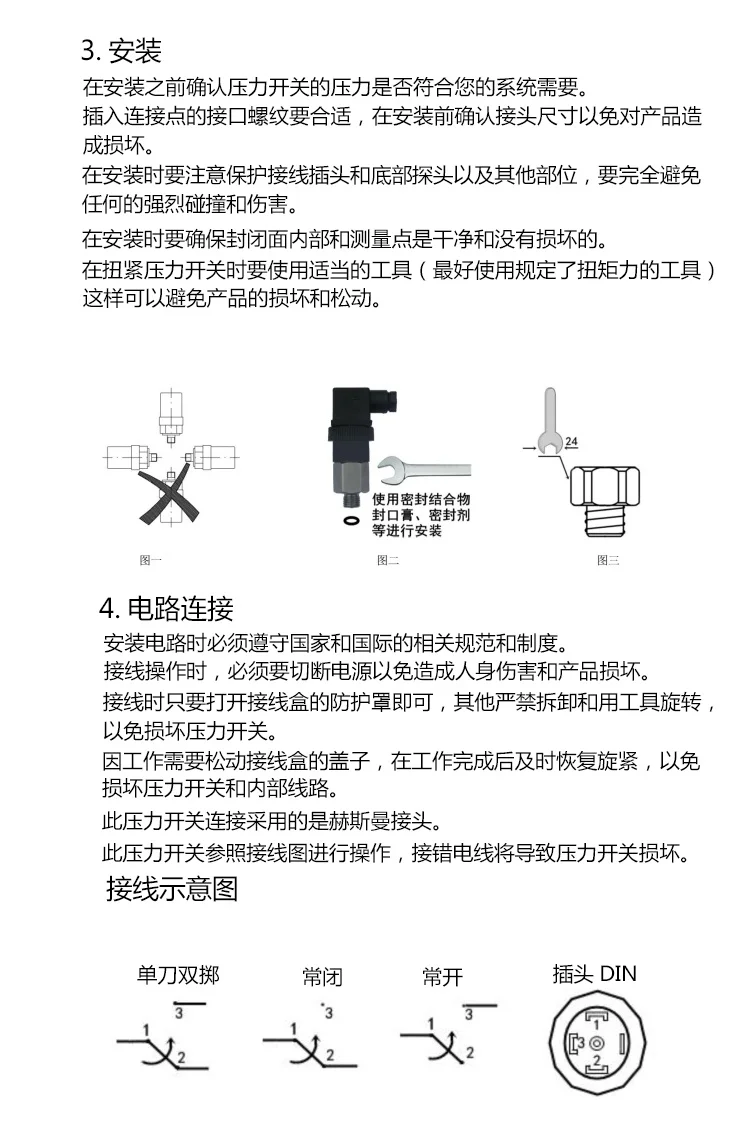

3, установка

Перед установкой убедитесь, что давление Переключателя Давления соответствует вашим системным требованиям.Нить соединителя должна быть подходящей, и размер соединителя должен быть подтвержден перед установкой, чтобы избежать повреждения продукта.

Во время установки следует позаботиться о том, чтобы защитить вилка подключения, нижний зонд и другие детали, чтобы полностью избежать любого сильного столкновения и травм.

Во время установки убедитесь, что внутренняя часть закрытой поверхности и Измерительные точки чисты и не повреждены.

При затягивании реле давления Используйте соответствующие инструменты (предпочтительно инструменты с определенной силой крутящего момента), чтобы предотвратить повреждение и ослабление продукта.

4. Схема подключения

Установка цепи должна соответствовать соответствующим национальным и международным нормам и нормам.

Во время работы проводки мощность должна быть отключена, чтобы избежать повреждений и повреждения продукта.

Когда проводка, откройте только защитную крышку распределительной коробки. В противном случае, строго запрещено снимать и вращать с помощью инструментов, чтобы избежать повреждения переключателя давления.

Крышка Распределительной Коробки должна быть ослаблена из-за работы, и винт должен быть затянут вовремя после завершения работы, чтобы не повредить переключатель давления и внутреннюю цепь.

Соединение переключателя давления является связующим звеном.

Этот переключатель давления работает в соответствии с схемой проводки. Неправильная проводка приведет к повреждению переключателя давления.

'
