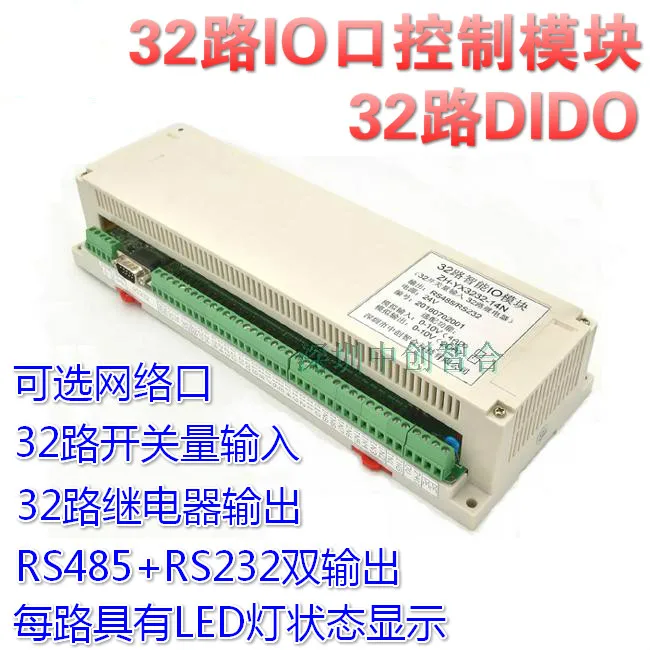

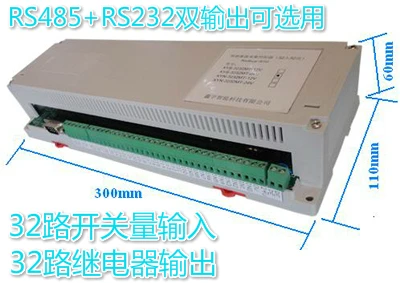

32-полосный релейный модуль входной и выходной переключателя плата ввода-вывода

32-полосный релейный модуль входной и выходной переключателя плата ввода-вывода

Тип 1:32 выход дорожного реле

Тип 2:32 вход и выход дороги

Тип 3:32 дорожного сетевого интерфейса

Тип 4:24 выхода дорожного реле

Тип 5:40 вход дороги

Примечание: Этот продукт имеет два интерфейса, RS485 и RS232. Его можно использовать по желанию. Клиентам не нужно указывать при заказе. Дополнительный выход открытого режима коллектора, указывающий при заказе.

ZH-YX323232Откройте модуль управления IO.

Инструкция по эксплуатации

1 основные модели

ZH-YX3232-14N-32Переключайте входные,32Дорога релейный выход,Стандартный протокол MODBUS,NВнешний вид;

(1 модели представляют собой стандартный протокол MODBUS RS485; 4 представляют собой продукты питания 24 В;

ZH-YX3232-12N-32Переключайте входные,32Дорога релейный выход,Стандартный протокол MODBUS,NВнешний вид;

(1 модели представляют собой стандартный протокол MODBUS RS485; 2 представляют собой продукты питания 12 В;

2 основных технических индикатора и характеристики

2,1Основные технические показатели

L Тип входного переключателя-пассивный контакт (сухой контакт);

L Пассивное контактное давление-≥ 24 В постоянного тока

L Выход данных ---- 32 Переключатель входного состояния, (логика)"1"Указывает, что входной переключатель закрыт, логично."0"Означает, что входной переключатель отключен.

L Выход дистанционного управления-32 релейный выход (нормально открытая контактная точка, контактная емкость AC250V * 5A);

L Выход интерфейс----- RS-485: Расстояние связи: 1200 метров, ± 15 кВ ESDЗащита;

L Скорость передачи данных ----- 4800, 9600, 19,2 K BPS;

L Формат связи ----- N, 8,1; (без проверки/8 бит данных/1 стоп-бит)

L Изоляционное давление---- 1500 В постоянного тока;

L Номинальное энергопотребление-<8 Вт;

L Дополнительный источник питания-24 В постоянного тока (21-26 в) или 12 В переменного тока (10-15 В);

L Рабочая температура ------ 20 с~+ 60Цельсия;

L Способ установки ---- направляющая или винтовая установка.

Встроенный звуковой сигнал будильника может управлять будильником удаленно и напоминать сцену.

Поверхность1 Таблица определения функции пин-символа

Серийный номер

Название

Инструкции по подключению

Примечания

1

PE,PE

Соединение защитного заземления и заземляющего провода.

2POS терминал

2

С напряжением 0 В,24V

Рабочий источник питания постоянного тока.24VДля того, чтобы быть положительным,С напряжением 0 ВДля источника питания

24VИли12V

3

ING

IngndОбщий отрицательный конец входного сигнала переключателя.

Закрытый переключательСиловые транзисторы NPNКоллектор терминал

4

I1-I32

Переключающий вход

5

RS232

RS485

Последовательной связиRS232 PIN2: TXD PIN3: RXD PIN5: GND

Последовательной связиRS485 PIN8: D-,PIN9 :D +

6

O24V

Мощность питания выходного напряжения24V

7

O0V

Мощность питания выходного напряженияС напряжением 0 В

8

Y1-Y32

Реле нормально разомкнутый выход

9

YC1

Первый набор реле общей стопыНа возраст от 1 года до 8 летРяд реле

10

YC2

Второй набор реле общей стопыОт 9 до 16 летРяд реле

11

YC3

Третий набор реле общей стопы17-24Ряд реле

12

YC4

Четвертые наборы реле общей стопы25-31Ряд реле

13

YC5

Пятые наборы реле общей стопы32Ряд реле

14

A1-A4

Аналоговое напряжение Вход положительный

Диапазон0-10 В постоянного тока (Функция удержания)

15

GND

Аналоговый вход напряжения, расположение выхода

16

DA1,DA2

Аналоговый выход напряжения Положительный

Диапазон0-10 В постоянного тока (Функция удержания)

3 товара протокол передачи данных

Следующие команды показаны с адресом 01 и кодом скорости передачи данных 06 (9600bps).

3,1Прочитайте команду ввода переключателя (код функции 04, чтение байта).

АКоманда отправки инструкции

От адреса устройства

Функция код

Начните адрес регистра

Прочитайте вход Длина бит

CRC-L

CRC-H

01H

04H

00H

00H

00H

20 ч

F1H

D2H

Описание: начальный адрес регистра0000HДепозита1Переключатель информацию о номере,Непрерывности32Импульсный источник информации;

BВозврат данных

От адреса устройства

Функция код

Возвращать данные байт

Данных

CRC-L

CRC-H

01H

04H

40ч

64 ГББайт байт информация

Код проверки

Код проверки

Пример возвращает данных: 01 04 40 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 00 01 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 38 33. Среди00 01Представляет информацию о переключателе.,Переключатель информации на маршрут2Байтовое представление.

3,2Чтение команды выходного состояния реле (код функции 01).

АКоманда отправки инструкции

От адреса устройства

Функция код

Вход бит начального адреса

Прочитайте вход Длина бит

CRC-L

CRC-H

01H

01H

00H

00H

00H

20 ч

3DH

D2H

Описание: начальный адрес регистра0000HДепозита1Релейный выход статус информации,Непрерывности32Информация;

BВозврат данных

От адреса устройства

Функция код

Возвращать данные байт

Кол-во читает

CRC-L

CRC-H

01H

01H

04H

4Байт представляет 32 бит.

Код проверки

Код проверки

Пример возвращает данных: 01 01 04 07 00 00 00 FA A5. Среди07 00 00 00Представителя32Выходная информация о состоянии дорожного реле, Считывать данные"07 00 00 00",Бинарный номер и ldquo.0000 01110000 0000 0000 0000 0000 0000”Соответствует слева направо.32Дорожный цифровой выходной сигналDo_01-Do_32Состояние страны.

.

3,3Команда управления выходом реле:

АПример отправки команды (Пуск реле управления):

От адреса устройства

Функция код

Начальный адрес

Письменной форме длина катушки

Напишите байт длина

Запись данных (4 байта, 32 реле)

CRC-L

CRC-H

01H

0FH

00H

00H

00H

20 ч

04H

03

00

00

00

C4H

CCH

BИ возвращать данные:

От адреса устройства

Функция код

Начальный адрес

Регистрации данных длина

CRC-L

CRC-H

01H

0FH

00H

00H

00H

20 ч

54H

13 часов

Запись данных"03 00 00 00",Конвертировать в2Базовый номер-ldquo.0000 0111 0000 0000 0000 0000 0000 0000"Байты соответствуют слева направо.32Кол-во дорог.

Импульсный источник выходного сигналаDO_01-DO_32Состояние записываемых данных"03 00 00 00",Конвертировать в2Базовый номер-ldquo.0000 0111 0000 0000 0000 0000 0000 0000"

Соответствует слева направо.32Дорожный цифровой выходной сигналDO_01-DO_32СостояниеDO_1,DO_2,DO_3Когда модуль получает правильную команду, он действует соответственно в соответствии с командой и отправляет команду ответа обратно на хост, чтобы указать, что коммуникация успешна.

3,4Адрес конфигурации и пример команды скорости передачи данных:

А:Адрес и скорость передачи данныхЗарегистрировать определение стол

Адрес регистра(Шестигранный)

Зарегистрировать содержимое

Регистрационный номер

Зарегистрировать статус
