Магнитный угловой датчик LW126C интегрирует нанометровый Материал Магнитной кластерной пленки с дифференциальным магнитным датчиком массива по технологии MEMS и стимулирует изменение вращающегося магнитного поля без контакта. Интегрированный микропроцессор системы (микрокомпьютер), преобразователь тока и различные схемы защиты, с помощью обработки DSP, коррекции линейности, компенсации температуры, стандартизации выходного сигнала в соответствии с диапазоном, цифровой фильтрации, нулевая Настройка, многосекционная Настройка уклона Программируемый Интеллектуальный контроль, для достижения диапазона 0-360 градусов;

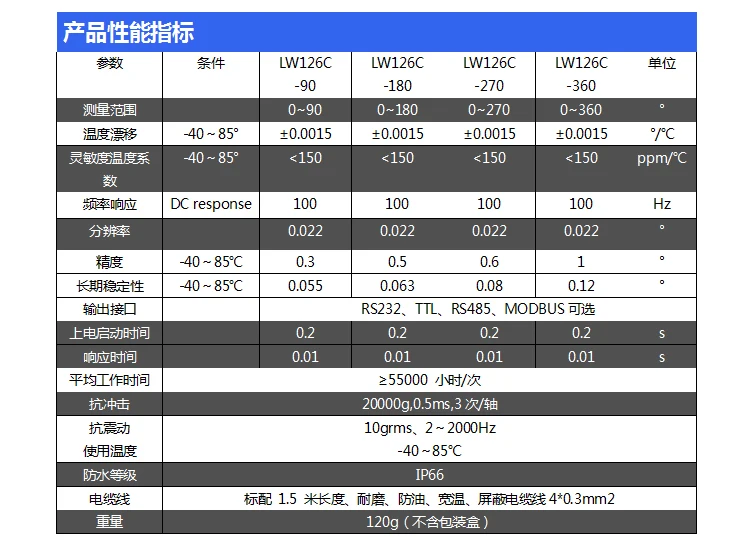

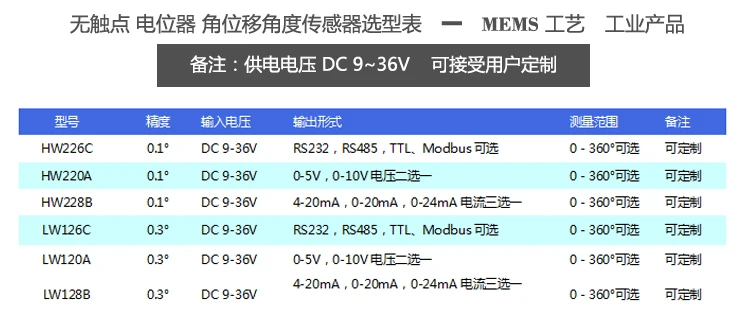

Основные характеристики

Частота выборки: 1 кГц> Высокая вибрация сопротивление> 20000 г

* Диапазон: 0 ~ 360 ° (опционально) * Угловое разрешение 0,022 °

Выходной режим: RS232, TTL, RS485, Modbus опционально. Точность полного диапазона ± Точность;

Широкий вход напряжения постоянного тока 9 ~ 36 в широкий диапазон температур-40 ~ + 85 C

* Линейность 0.5% ~ 0.15% класс защиты ip66

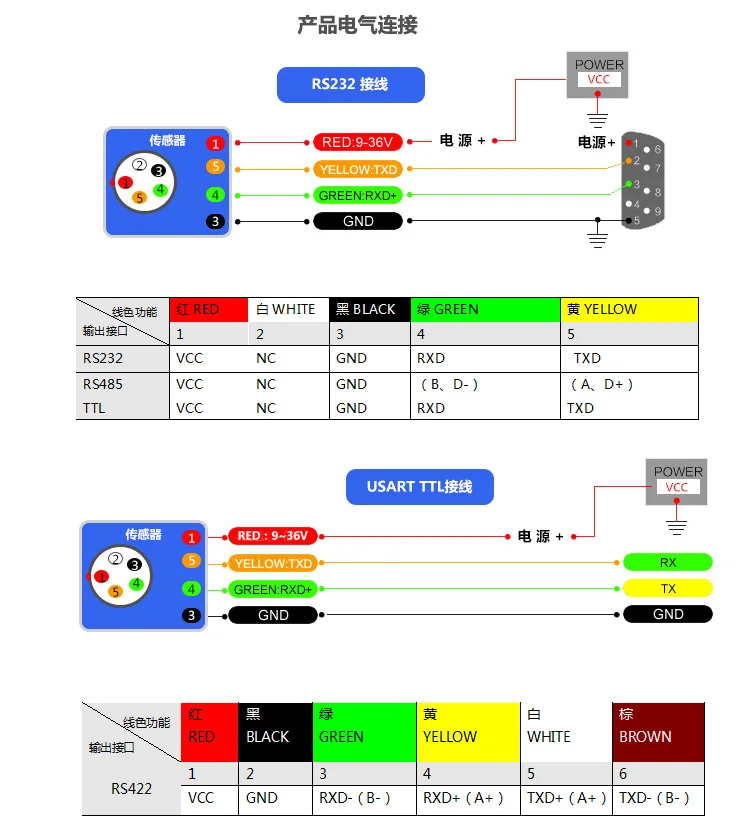

Функциональная электрическая схема изделия

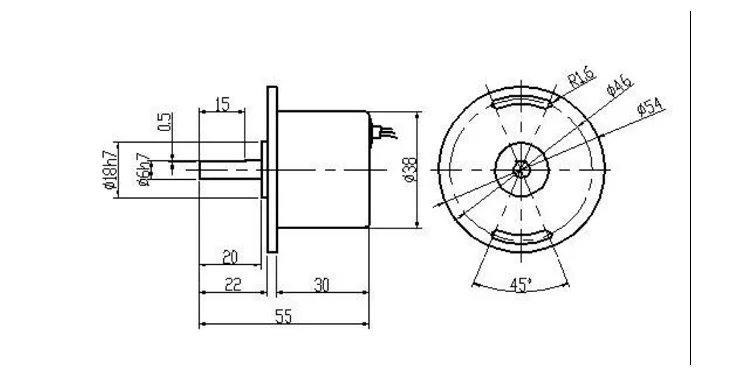

Размер изделия карта

1. В диапазоне номинального угла сигнал меняется линейно, а ось вращения вращается по часовой стрелке, и угол увеличивается.

2. Расположение отверстий маркера на плоской платформе и торцевая сторона вращающегося вала датчика является пунктуальным, что является средней точкой интервала угла. Например, когда диапазон составляет 360 °, в то время значение угла составляет 180 °.

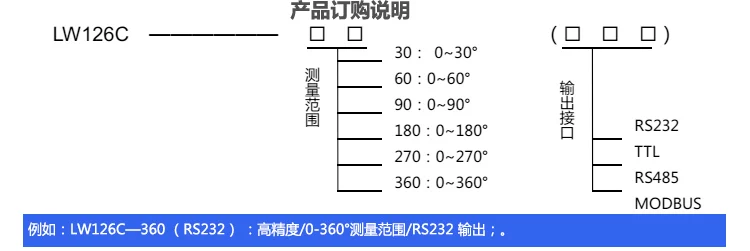

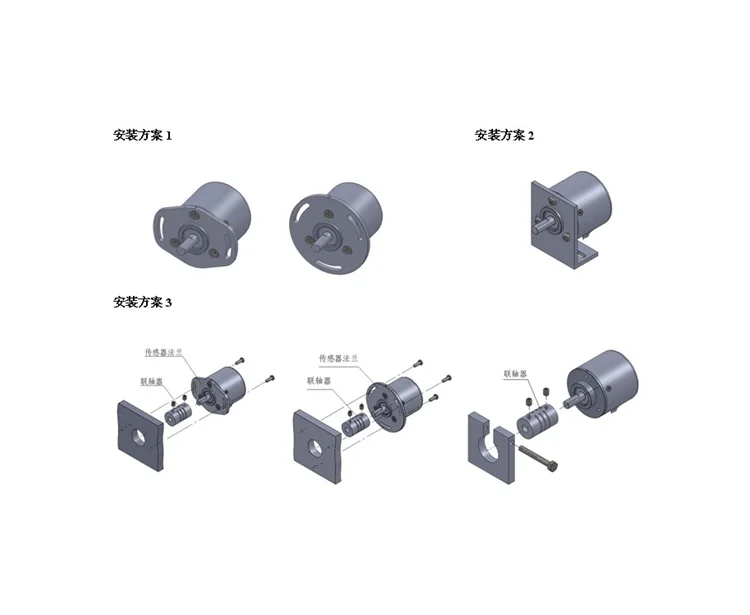

3. При установке Держите датчик вращающегося вала и измеренный вращающийся вал как можно более концентрированным. Если концентричность не может быть гарантирована, лучше соединиться с гибкой муфтой, а фланец корпуса зафиксирован с помощью винтов.

1. Чтобы обеспечить концентрическое соединение между датчиком угла и тестируемым устройством, точность измерения и срок службы датчика могут быть значительно улучшены.

2. При установке соединительное отверстие между валом датчика и вращающимся валом должно быть скользящим. Жесткий стук или жесткая установка строго запрещены.

3. Гибкая муфта вала рекомендуется для датчика вала и пользовательского бокового выхода.

4. Вал датчика концентрирован с ротором пользователя. Метод установки заключается в том, чтобы сначала зафиксировать Улучшенный вал, а затем затянуть винт фланца датчика или торцевой крышки.

5. Чтобы найти или выровнять механические и электрические нейтрали во время процесса передачи, вращающийся вал сначала крепится и помещается в маркерные точки в положении, которое должно быть обнаружено. Слегка затяните фланец или торцевой колпачок, поверните корпус датчика, выровняйте мультиметр с измеренной средней точкой (рекомендуется) (или начальной точкой), соответствующей значению выходного тока, и затяните крепежный винт. Проверка Верна и установка завершена.

6. Датчик угла полого вала рекомендуется для обеспечения концентричности установки.

'
