Оптовая продажа 5-разъемное зарядное usb-устройство для гигабитный коммутатор питания через Ethernet модуль pcba

Этот продукт настроен для удовлетворения требований клиентов. Этот продукт является неуправляемым коммерческим переключателем Ethernet,Поддерживает 5 гигабитных портов Ethernet, Ethernet порт pin-way. Поддержка 1 постоянного тока 9 ~ 15 В постоянного тока. Поддержка светодиодный свет

ИзРот, 5 звеньев света, 5 R / W света, мощность света.

Связь Интерфейс

1) Интерфейс Gigabit Ethernet

Тип интерфейса: 8 pin, поддержка MDI / MDI-X адаптивный, контактный разъем может быть надежным с замком, чтобы не стряхнуть.

Расстояние передачи: неэкранированная витая пара (UTP) или экранированная витая пара (STP), 1000 Мбит/с, подключение с супер-5

ИКабель класса 6 120 Ом, расстояние передачи до 100 м.

2) Мощность Интерфейс

Тип интерфейса: PH тип, два 3,96 мм Шаг клеммы. Контактное гнездо может быть надежным с замком, чтобы не стряхнуть

3) Все вышеуказанные интерфейсы являются плоскими, как направление схемы, что делает подпроводку может быть тонкой.

4) лампы используют SMD лампы для подключения ламп 1x5, лампы скорости 1x5 (слева направо 12345).

5) Подключите сигнал к другому штырьку 5x2 2,0 pitch row.

6) сигнал скорости подключается к штырьку 5x2 2,0.

7) сигнал источника питания соединен с 1x2 1,5 pitch PIN.

Индикатор светильник

Светодиодный

Указывает статус

Описание рабочего состояния

Мощность индикатор

Кнопка включения

(Красный)

О том, что силаПоставка-это нормально;

Свидетельствует о том, что мощностьИсточник питания не имеет питания илиРаботает неправильно.

Светодиодный индикатор SMT, желтый для индикатора скорости порта, зеленый светильник для индикатора состояния порта link.

Интерфейс Ethernet Индикатор подключения

(1 ~ 5)

Ссылка/ное

(Зеленый)

Это указывает на то, чтоПорт выключателя имеетСоединение

Это указывает на то, чтоПорт переключателя имеет данныеВ полном объеме.

Это указывает на то, чтоПорт выключателя не имеетТип подключения.

Индикатор скорости интерфейса Ethernet (1 ~ 5)

1000 м режим работы

100 м режим работы

Длина: 10 м режим работы

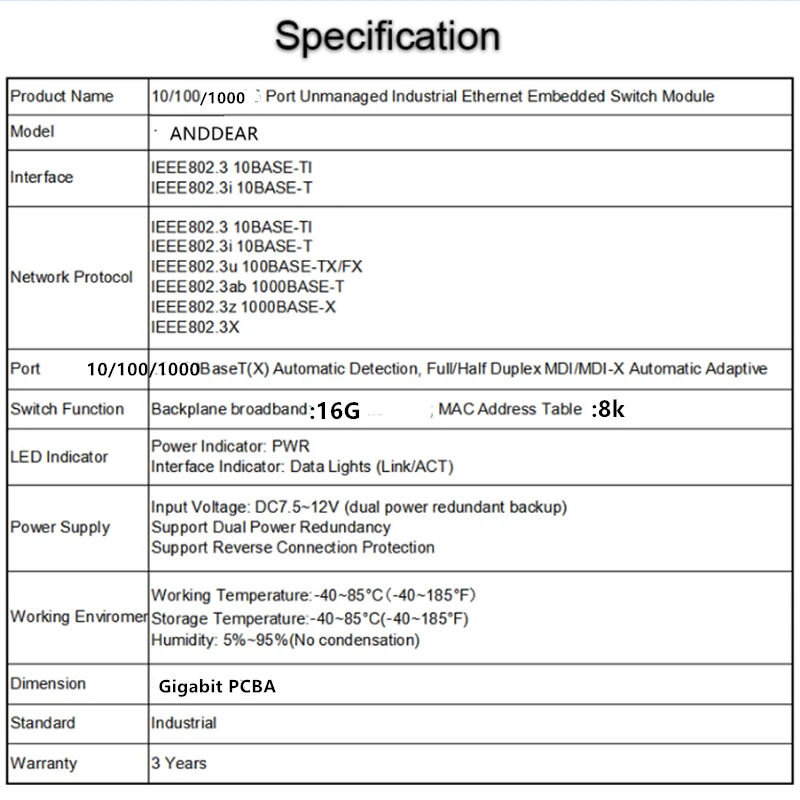

1) Поддержка стандарта ieeee802.3, 802.3u, 802.3ab, 802.3x

2) поддерживает пять портов 10Base-T / 100Base-T (X) / 1000Base-T (X) Ethernet Gigabit RJ45

3) поддержка полного/полудуплексного режима, автоматическое обнаружение MDI / MDI-X

4) Поддержка полной передачи данных без блокировки

5) Поддержка 9 ~ 18 В постоянного тока

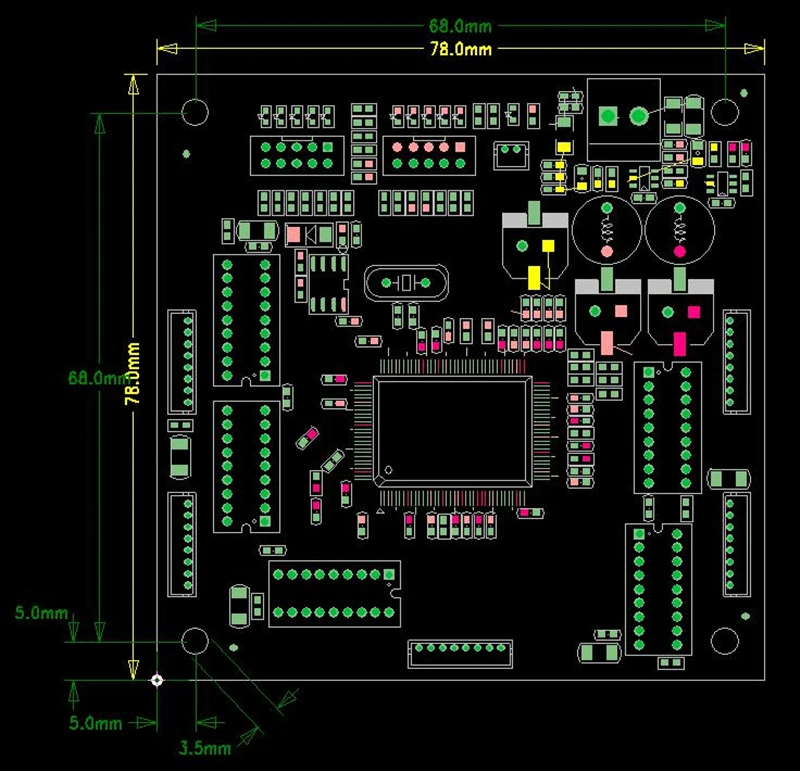

6) версия подложки маленькая, квадратная, 78х78мм

7) Есть четыре отверстия в углу, с отверстием для позиционирования подходит обстоятельства, рекомендуется диаметр отверстия 3,5 мм.

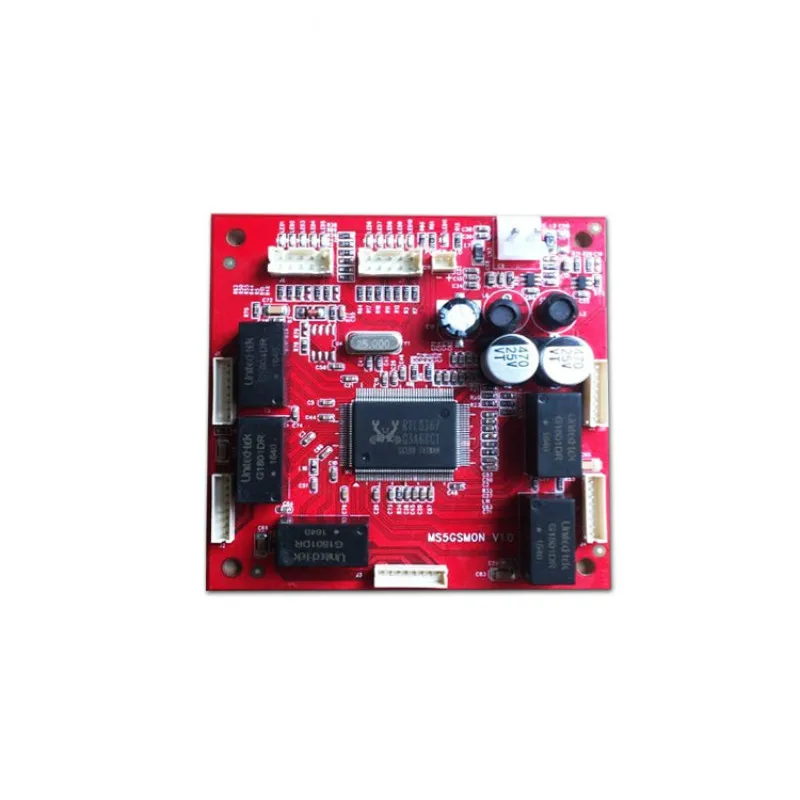

8) модуль маркирован MS5GSMON V1.0

9) конденсаторы сопротивления используют Промышленные твердотельные конденсаторы.

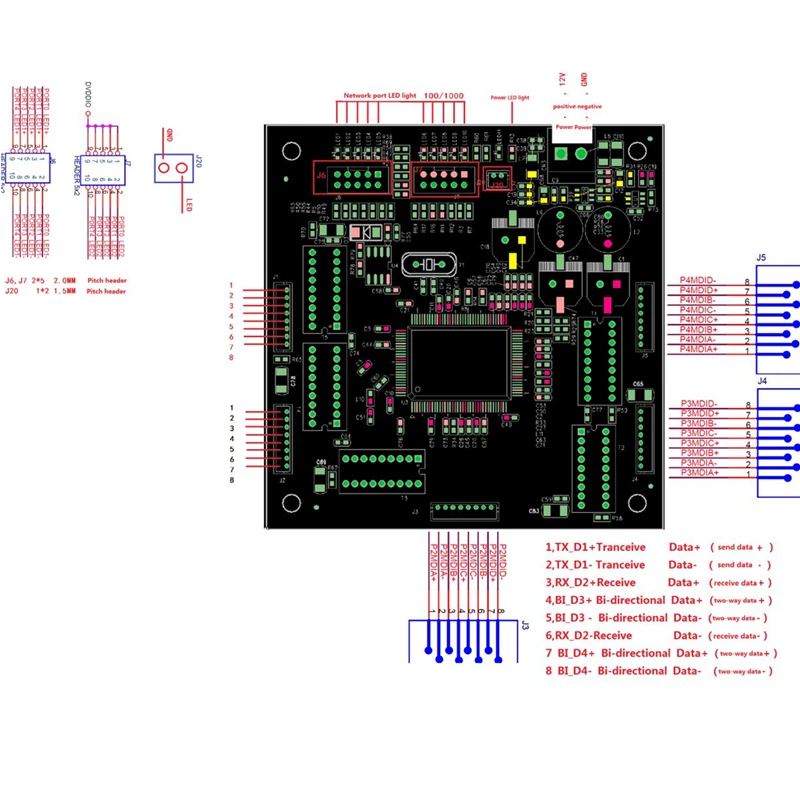

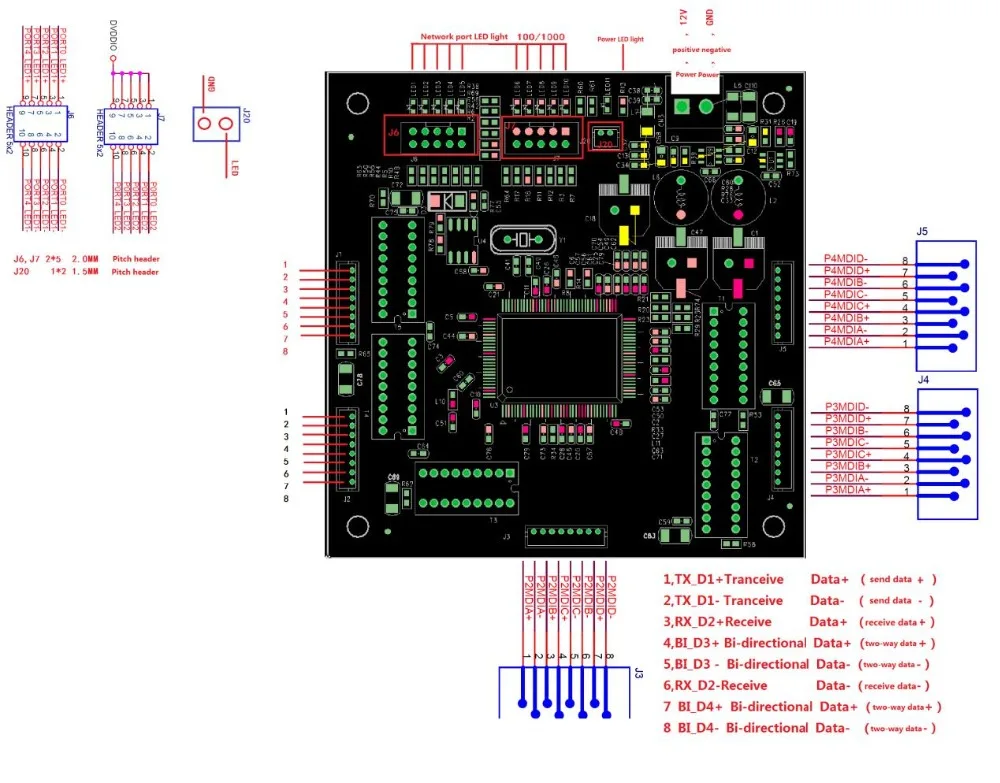

Структура схема

Упаковка: Используйте стандартную бумажную картонную коробку с материалом K = K, также примите переделку коробки.

Доставка:

У нас есть 5 лет партнер-экспедитор может предоставить вам очень конкурентоспособную рыночную плату, помочь клиенту сэкономить больше затрат.

1) образец будет использовать Экспресс-доставку от двери до двери, обычно 3-5 дней до места назначения.

2) небольшие заказы отправляются в аэропорт воздушным транспортом, обычно от 5 до 7 дней.

3) оптовый заказ будет выбрать морскую доставку, как правило, 20-35 дней до порта назначения.

1) коробка образцов: 10 шт/коробка

2) стандартная коробка: 100 шт/коробка

3) принимаем упаковку нового дизайна

1) мы можем использовать прошивку клиента, базовую плату клиента ODM или переделать всю плату,

2) мы можем предоставить услуги по разработке программного обеспечения.

3) Все продукты были дважды проверены и упакованы в хорошем состоянии перед отправкой.

4) Все товары имеют 1 год гарантии.

5) предоставляем услуги OEM/ODM.
