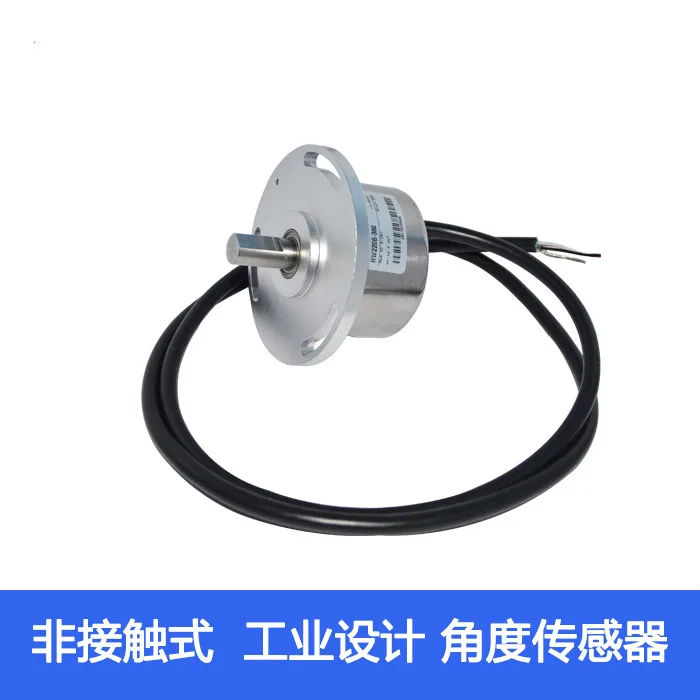

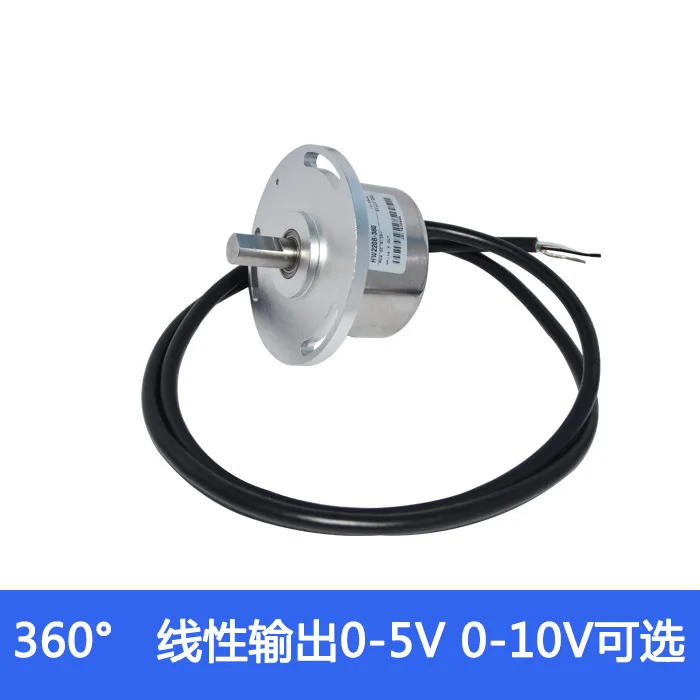

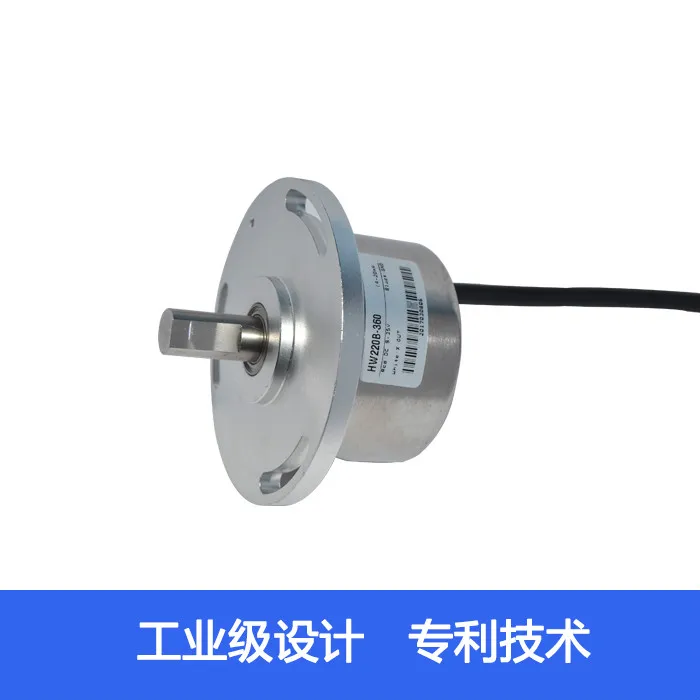

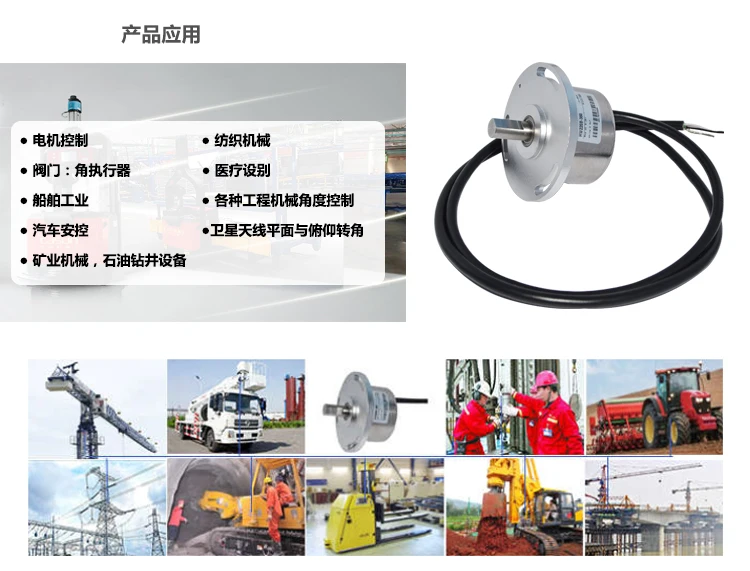

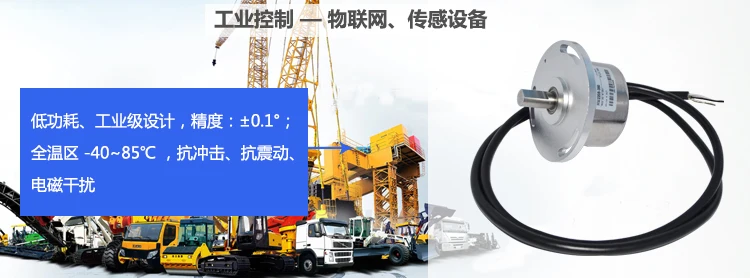

HW220A Holzer датчик угла полный круг без механического контакта углового перемещения

HW220A Holzer датчик угла полный круг без механического контакта углового перемещения

Информация о продукте

HW220A датчик угла встроенный микропроцессор и CNC угловая секундная калибровка устройство, запрограммированная калибровка и преобразование, для достижения 0-10 В, 0-5 В, 0.1o высокой точности измерения. Идеальный Датчик угла для лучшей производительности затрат. Это также лучший продукт для обновления датчиков угла контакта, таких как проводящие пластиковые потенциометры. Магнитный датчик угла интегрирует нанометровый Материал Магнитной кластерной пленки с дифференциальным магнитным датчиком массива по технологии MEMS и стимулирует изменение вращающегося магнитного поля без контакта. Система интегрирует микрокомпьютер с напряжением, преобразователем тока и различными схемами защиты. С помощью обработки DSP осуществляется Программируемый Интеллектуальный контроль коррекции линейности, компенсации температуры, стандартизации выходного сигнала в соответствии с диапазоном, цифровой фильтрацией, нулевой настройкой, мульти-секцией и различными настройками наклона.

Датчик магнитной угол чувствительности-это идеальный датчик угла с хорошей производительностью-соотношение цены и качества из-за его бесконтактного, длительного срока службы, высокого разрешения, низкой температуры дрейфа, отличной линейности, тонкой сброса, высокочастотный ответ, мульти-защита, анти-помехи, анти-вибрация и анти-удар, подходит для воды, нефти, газа, вибрации, Воздействия и других неблагоприятных промышленных условий. Это также лучший продукт для обновления датчиков угла контакта, таких как проводящие пластиковые потенциометры.

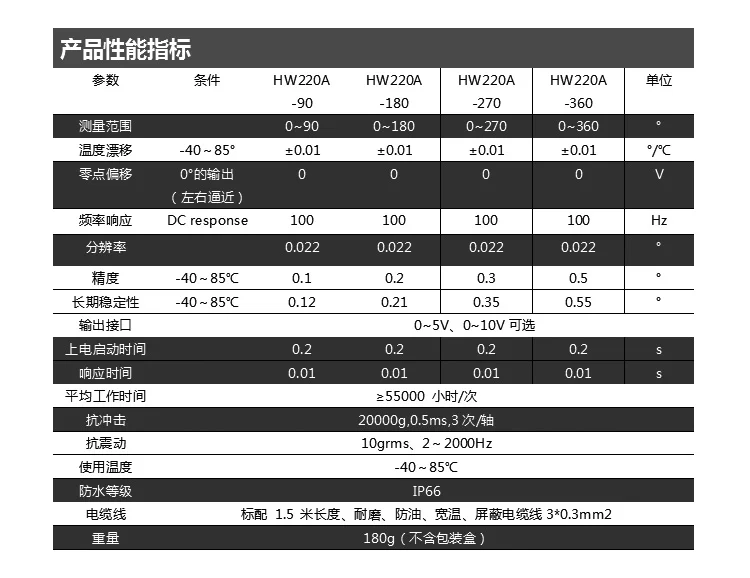

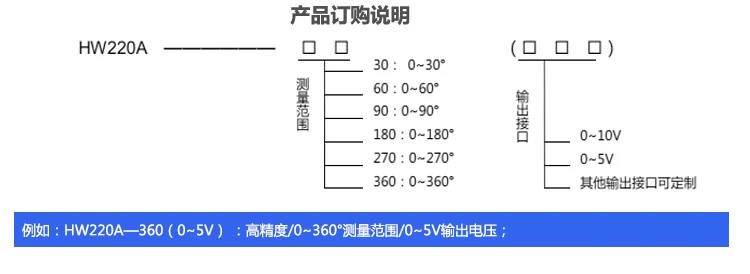

Основные характеристики

Частота выборки: 1 кГц> Высокая вибрация сопротивление> 20000 г

* Диапазон: 0 ~ 360 ° (опционально) * Угловое разрешение 0,022 °

Режим вывода: 0 ~ 5В, 0 ~ 10В дополнительный полный спектр точность ± 0,1 °

* Широкий вход напряжения постоянного тока + 9-36 в широкий диапазон температур-40 ~ температура

* Линейность 0.5% ~ 0.15% класс защиты ip66

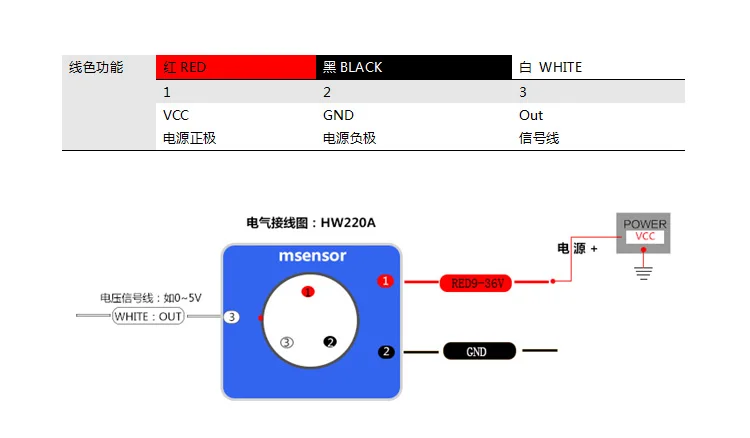

Функциональная электрическая схема изделия

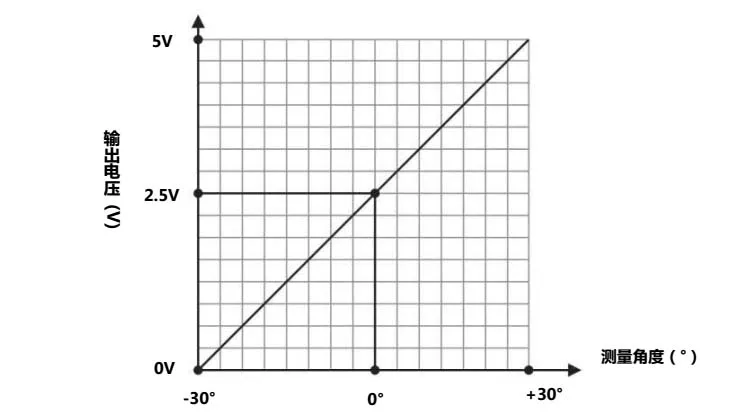

HW220AВыходное напряжение 0 ~ 5 В, 0 ~ 10 в, что соответствует минимальному и максимальному диапазону измерения угла.

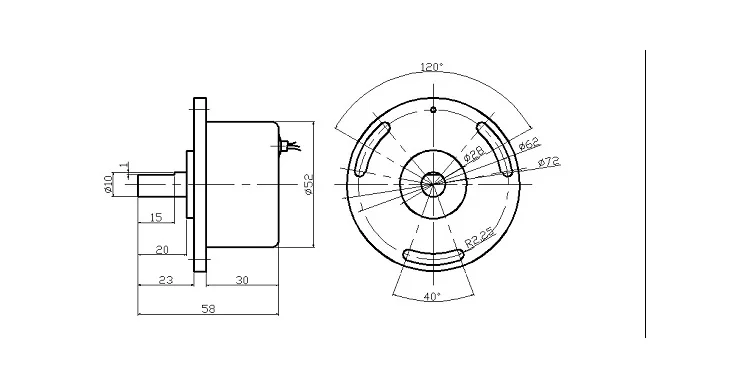

Размер изделия карта

Установка продукта режим

Инструкции по установке: 1 в номинальном диапазоне угла, сигнал меняется линейно, и ось вращения вращается по часовой стрелке, и угол увеличивается. 2 на оси датчика, расположение маркировочного отверстия на плоской платформе и торцевой поверхности является пунктуальным, что является средней точкой интервала угла. Например, диапазон составляет 360 °, когда значение угла составляет 180 ° левый и правый выходной сигнал 2.5В. 3 при установке вращающийся вал датчика и измеренный вращающийся вал должны храниться как можно более концентрично. Если концентричность не может быть гарантирована, лучше соединиться с гибкой муфтой. Фланец корпуса фиксируется винтами, а угол изменения и выходное напряжение линейно пропорциональны.

Продукт Примечания по монтажу

1. Чтобы обеспечить концентрическое соединение между датчиком угла и тестируемым устройством, точность измерения и срок службы датчика могут быть значительно улучшены.

2. При установке соединительное отверстие между валом датчика и вращающимся валом должно быть скользящим. Жесткий стук или жесткая установка строго запрещены.

3. Гибкая муфта вала рекомендуется для датчика вала и пользовательского бокового выхода.

4. Вал датчика концентрирован с ротором пользователя. Метод установки заключается в том, чтобы сначала зафиксировать Улучшенный вал, а затем затянуть винт фланца датчика или торцевой крышки.

5. Чтобы найти или выровнять механические и электрические нейтрали во время процесса передачи, вращающийся вал сначала крепится и помещается в маркерные точки в положении, которое должно быть обнаружено. Слегка затяните фланец или торцевой колпачок, поверните корпус датчика, выровняйте мультиметр с измеренной средней точкой (рекомендуется) (или начальной точкой), соответствующей значению выходного тока, и затяните крепежный винт. Проверка Верна и установка завершена.

6. Датчик угла полого вала рекомендуется для обеспечения концентричности установки.

'
