Руководство пользователя на английском языке Ссылка для скачивания:

Www.autoelectric.cn/MiniPro/TL866II_Instructions.pdf

Последняя ссылка для загрузки программного обеспечения: (будет обновляться в будущем)
Www.autoelectric.cn/MiniPro/XgproV830_Setup.rar

Поддержка устройств напылением Упаковочный лист:
Www.autoelectric.cn/MiniPro/TL866II_List.txt
(Обратите внимание: перед покупкой убедитесь, что модели, которые вы хотите программировать, находятся в списке!)

Описание продукта:
1. Высокоскоростное Программирование с одним чипом серии AVR
2.PIC серии 8-битный микроконтроллер программирования
3. Серийное Программирование серии 24/25/35/45/93
4. Высокопроизводительный программист BIOS
5. Программирование компьютерного чипа автомобиля
6. Поддержка WIN2000 / WINXP / WIN2003 / WIN2008 / WIN VISTA /WIN7/WIN8/WIN10 (32 бит и 64 бит)

7. Номер версии программного обеспечения: V10.37

8. Поддержка более 15000 чипов (Поддержка различных последовательных и флеш-накопителей, Nand,EEPROM, SOP,PLCC,TSOP инкапсуляционных чипов. Этот номер будет обновляться, будет все больше и больше в furture. Для детальных чипов, пожалуйста, обратите внимание:Www.autoelectric.cn/minipro/MiniProSupportList.txt )

9. В нашем магазинеТакже предлагаем много видов адаптеров для Minipro TL866 для многофункционального использования: TSOP/32/40/48,TSOP/32/40/48 (с адаптером черного монастыря),TSOP40A,TSOP48 toSOP44,SOP56,TSOP32,TSOP40B,SOP44,SOP8 и SOP28.

Пакет включает в себя:

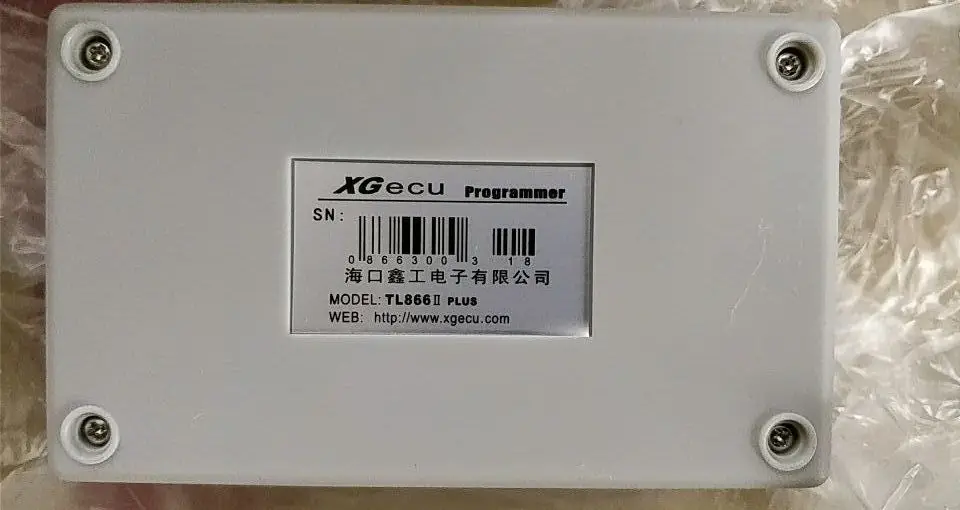

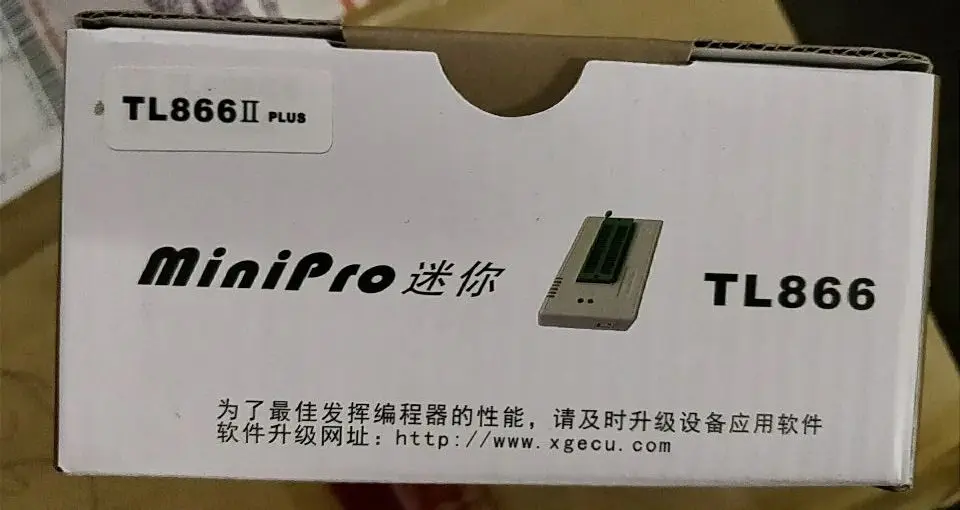

1. Универсальный программист: TL866II Plus 1 шт.
2. Usb-кабель + кабель ISCP: 1 шт.
4.PLCC44 для DIP44: X1pcs

5.PLCC32 для DIP32 : X1pcs

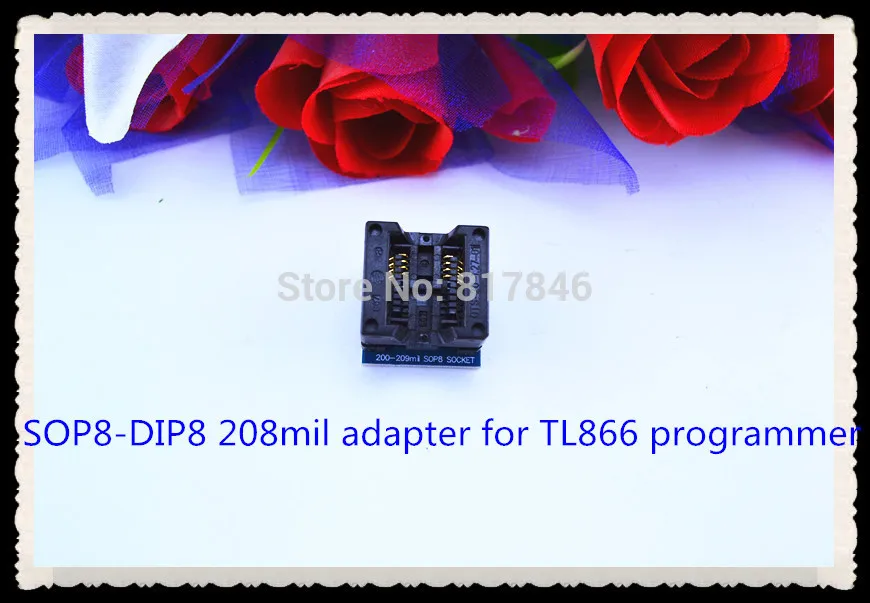

6.SOP8 208mil: X1PCS

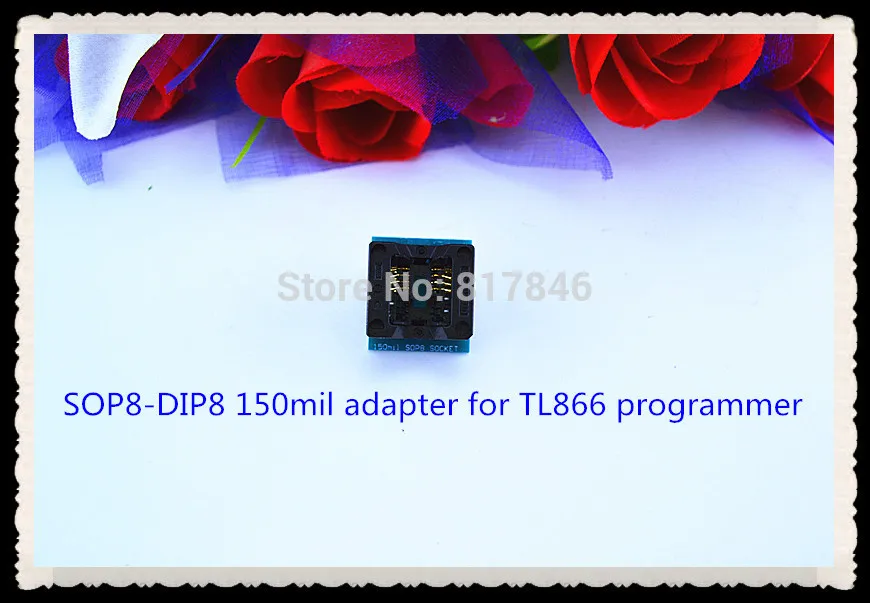

7.SOP8 150mil: X1pcs

8.SOP8 & SOP16: X1PCS

9.MSOP8/SSOP8: X1pcs

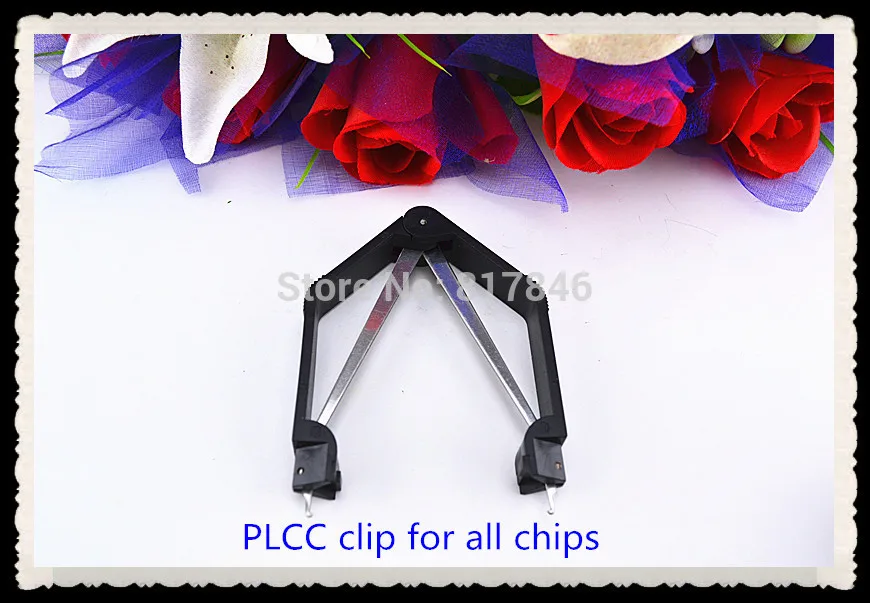

10.PLCC экстрактор: x1шт

Особенности:

-Большая часть других программистов по разработке не сопоставима с его функциями, это не так просто.

-Высокоскоростное программирование: Этот программист имеет встроенный MCU с высокопроизводительным и высокопроизводительным интерфейсом USB, на скорости связи 12 Мбит/с, в соответствии с (для каждого чипа) хорошо разработанный алгоритм программирования и Высокоскоростная связь USB. Это может быть один из самых быстрых интегрированных программистов, скорость была удовлетворена потребностями малого количества эффективного производства.

По сравнению с аналогичными продуктами скорость программирования некоторых чипов в несколько раз выше, даже более чем в 10 раз. Для 4 МБ параллельной флэш-памяти программист обновления (версия 3,01 или выше) занимает всего около 35 секунд для завершения программирования (общее время стирания, записи, проверки). Чтение и запись 32 Мб TE28F320 занимает всего 32 + 79 секунд. В большинстве случаев параллельный флеш-чип может быть запрограммирован одновременно. Программирование будет немедленно остановлено, если есть ошибка. Это займёт всего лишь около 12 сек (чтение) + 18 сек (запись) для чтения и записи 8 Мбит серийных 25P80. Чтение и запись чипа емкостью 64 Мб занимает всего 98 сек + 160 сек. Он поддерживает распространенные 8-PIN и 16-контактный диагностический 25 серии чип с большой емкостью.

Примечание: 16 Мб или более мощный флэш-чип не может быть запрограммирован основными программистами из-за скорости программирования, в то время как программатор TL866 может широко поддерживать последовательные и параллельные серии чипов 64 Мб до 48pin. Он обеспечивает замечательное качество, которое отличается от других общих программистов.

-Поддержка широкого спектра чипов: все виды 26, 27, 28, 29, 37, 39, 49, 50 параллельных ПЗУ, EPROM, EEPROM, 24, 25, 35, 85, 93, 95 серия EEPROM, серийные параллельные чипы ROM, Полностью поддерживает до 48-PIN чипсы из 64 Мбит емкости. Он также поддерживает различные модели 51 серии микроконтроллера, микроконтроллера AVR, включая ATMEGA серии, ATtiny серии, AT90XXX серии MCU, MICROCHIP PIC10 PIC12 PIC16 PIC18 MCU, программирование GAL программируемого логического устройства, тест SRAM, 54/74 и CMOS4000 серии IC комплексные функциональные тесты. В настоящее время он может программировать более 12000 чипов. Больше чипов будет поддерживаться в процессе будущего обновления.

--- Вид: Нажмите здесь, чтобы просмотреть список поддерживающих чипов

-Уникальная ультра-низкая мощность: весь программист оснащен сверхнизкими ЧИПАМИ питания, и он снабжен электричеством через интерфейс USB. Это первый комплексный программист, программирующий все чипы без внешнего источника питания. Их собственное энергопотребление составляет менее 20 мА (это 7 мА, когда программист не программирует, светодиодный индикатор питания использует самое большое электричество, 5 мА каждый) И скорость потери энергии программирования составляет менее 20%, так что программист может поставить высокий VCC VPP Программирование электрического тока. Программируемый чип может быть снабжен достаточным программным питанием (наибольшая мощность программирования составляет 2 Вт, что невозможно для чипа использовать 2 Вт программирующей мощности). И вы почти не чувствуете тепло программиста после такой длительной непрерывной работы.

-Легкость в переноске характеристики: это одна из самых маленьких товаров во всем мире, Размеры 10 см * 6 см * 2,5 см (это как маленький водительские права). Кроме того, вам не нужно носить с внешним источником питания из-за его сверхнизкой мощности, что делает его более портативным.

-Программируемый Блок питания программирования: VPP И VCC программирования разное напряжение самостоятельно с программным управлением: программируемый VCC от 3,3 V до 6,5 V; VPP от 3,3 V 21V. Колебания источника питания незначительные из-за многоступенчатого фильтра LC.

-Лучшее перенапряжение, защита от перегрузки по току: VCC, VPP источник питания программиста снабжен независимой защитой от перегрузки по току класса 3 и защитой от автоматического отключения источника питания. Каждый pin мембранного указателся 40 от источника питания VPP Защита от перенапряжения. Это может эффективно предотвратить попадание чипа в неправильное место или короткое замыкание по другим причинам. В этом случае программирования, он также может остановить VPP Высокое напряжение от возвращения к внутренней программиста и повреждения устройства. Действительно убедитесь, что программист не будет поврежден, когда произойдет Короткое замыкание в наихудшем случае. В то же время запрограммированный чип может быть эффективно защищен.

Этот программист отключит программируемое Электропитание VPP и VCC в течение 100us и отправит сообщение в программу приложения, когда есть короткое замыкание. Программист и ПК не будут сбрасываться при коротком замыкании из-за многоуровневой защиты от перегрузки по току.

-Универсальный штифт 40PIN: это самый универсальный штифт среди квазиуниверсальных штифтов 40PIN. Вам не нужно перемещать или поворачивать чип при программировании, просто поставьте чип вперед, и направление ручки программиста-это место PIN1. Его дизайн соответствует общей операционной привычке пользователя.

-Этот программист оснащен функцией обновления встроенной аппаратной программы прошивки, которая может убедиться, что флэш-память и программное обеспечение вашего программиста могут быть своевременно обновлены. Вы можете завершить обновление, загрузив программу обновления через веб-сайт производителя.

-Вторая функция разработки серийного номера чипа: Этот программист имеет различные функции автоматической нумерации, которые обычно используются. Вы можете получить любой серийный номер через библиотеки динамических звеньев DLL с помощью Пользовательского алгоритма. В массовом производстве функция позволяет каждому чипу производить только одну идентификационную информацию, которая может быть зашифрована пользовательским алгоритмом. Чтобы вы могли эффективно защитить свои права как клиента.

-Уникальный универсальный интерфейс последовательного программирования ICSP: (только TL866A может поддерживать, TL866CS не может использовать эту функцию)

Этот TL866A программист может программировать через 40-PIN Универсальное гнездо и снабжен ICSP Серийный порт программирования. Для некоторых последовательных программируемых чипов в цепи вы можете программировать MCU, выбирая порт ICSP. Вы можете получить четкую схему инструкции в программном обеспечении для метода подключения порта ICSP. То есть, вы можете напрямую программировать и обновлять чип, припаянный на доске.

Примечание: теперь ICSP can in-circuit serial program ATMEL89S51, ATMEL89S52, AT45DBxxx, целая серия AVR ATMEGAxxx, MICROCHIP PIC10Fxxx 12Fxxx 16Fxxx 18Fxxx, А также полный сериал SYNCMOS SM59Dxx SM59Rxx. Разнообразие микроконтроллеров, которые могут быть поддержаны в цепи программирования будет постоянно увеличиваться в будущем. Шесть ICSP проводов этого программиста, за исключением заземляющего провода, другие провода led полностью функциональный I2C, SPI и UART серийный основной провод, подходит для всех видов серийной связи. Кроме того, каждый провод может поставлять VCC, VPP или GND с высоким током.

-Превосходные функциональные тесты ИС серии 54/74F/LS/HC CMOS4000: это первый программист разработки для тестирования общей логической интегральной схемы, и этот тест может быть расположен ошибки логической схемы ворот, а также протестировать любые возможные комбинации входного сигнала интегральной схемы.

-Функция самостоятельного тестирования программиста: Этот программист может протестировать себя на каждом штифте VPP, VCC, GND и I/O информации, В то же время он может запускать внутренний тест короткого замыкания на VPP, ток VCC.

-Микроконтроллер AVR универсальное мягкое Шифрование: микроконтроллер AVR имеет калибровку RC (калибровка байтов). Только один из десятков чипов может иметь одно и то же значение байтов, и он не может быть изменен. Программное обеспечение микроконтроллера может прочитать это значение и определить, используется ли код другими чипами. С помощью Пользовательского алгоритма шифрования, он может остановить тех, кто расшифровывает чипы с скрытыми мотивами от прямого использования. Алгоритм шифрования настолько сложный, что его нелегко дешифровать. Но, о «шифровании», есть проблема для разработчиков-каждый чип отличается-невозможно вручную рассчитать один за другим и соответственно скомпилировать исходный код, Если алгоритм сложный. Этот программист может автоматически считывать в RC байты перед программированием. Разработчик может получить значение байта чипа в динамической функции DLL, а затем автоматически рассчитать Зашифрованные данные в соответствии с запросом и поместить его в память, эффективно завершая массовое производство. (Подробный зашифрованный экземпляр ATMEGA8 в Установочной упаковке доступен для справки)

-Унифицированный и удобный пользовательский интерфейс: пользовательский интерфейс хорошо разработан и полностью соответствует операционной привычке серии программного обеспечения Windows. Встроенный бинарный editer сопоставим с чистым профессиональным программным обеспечением для редактирования. Вы можете напрямую читать, писать и изменять файлы, такие как формат BIN, шестигранный формат, формат JED и так далее. Кроме того, он имеет полный и практичный режим проекта, который делает массовое производство более удобным и безопасным.
