Описание продукта:
В AD584 является восьмиконтактный точный Опорное напряжение, программируемый с четырьмя общее Выходное напряжение: 10000 V, 7500 V, 5000 V и 2500 V. Диапазон входного напряжения является 4,5 V постоянного тока до 30 V.
Устройство использует технологию обрезки лазерной вафли для регулировки программируемых уровней выхода с помощью ПИН-кода и температурных коэффициентов, чтобы получить наиболее гибкий однокристальный, высокоточный источник справочного напряжения.
AD584 рекомендуется как внешний вспомогательный источник 12 или 14 бит цифрового аналогового (DAC) /аналогового (ADC) преобразователя Напряжения, справочный источник, И его эффективность, как правило, лучше, чем стандартная автономная ссылка.
На рынке есть AD584J, AD584K, AD584L.
AD584L-Лучшая производительность, см. Ниже, с нашей доской AD584L

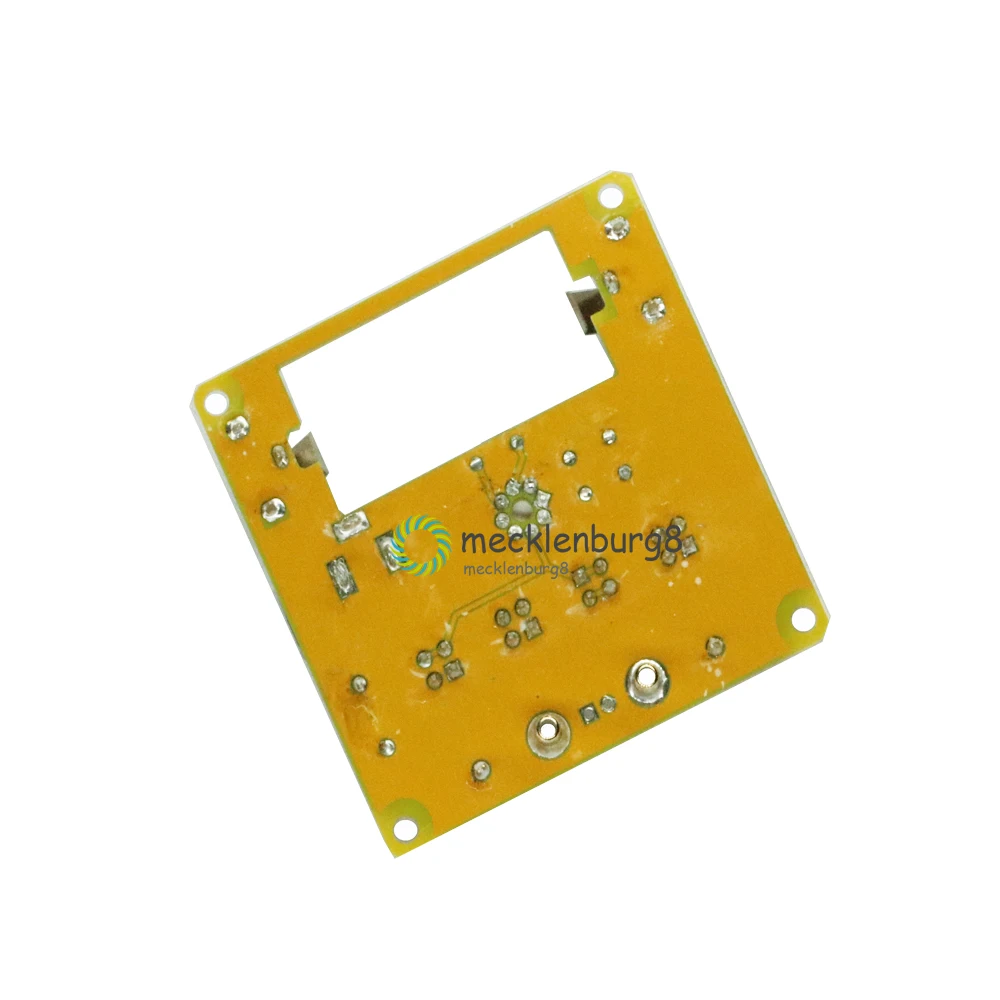

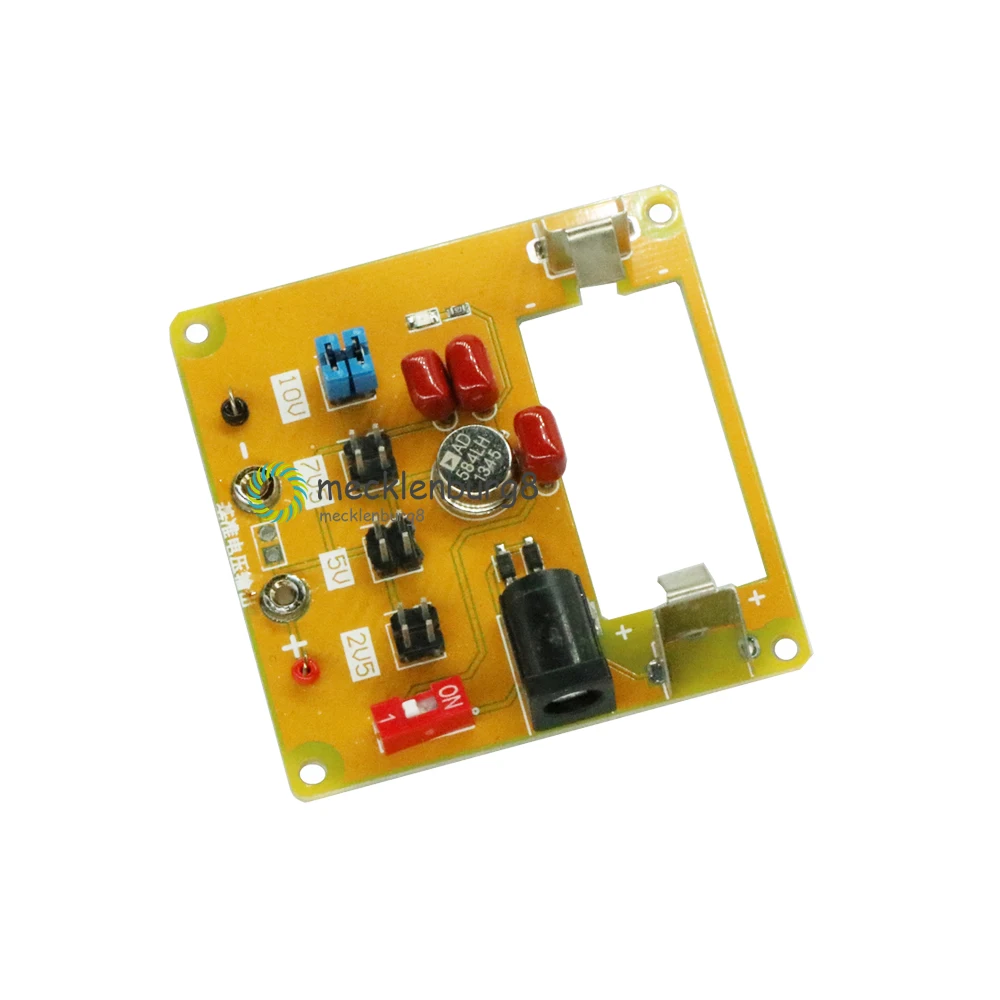

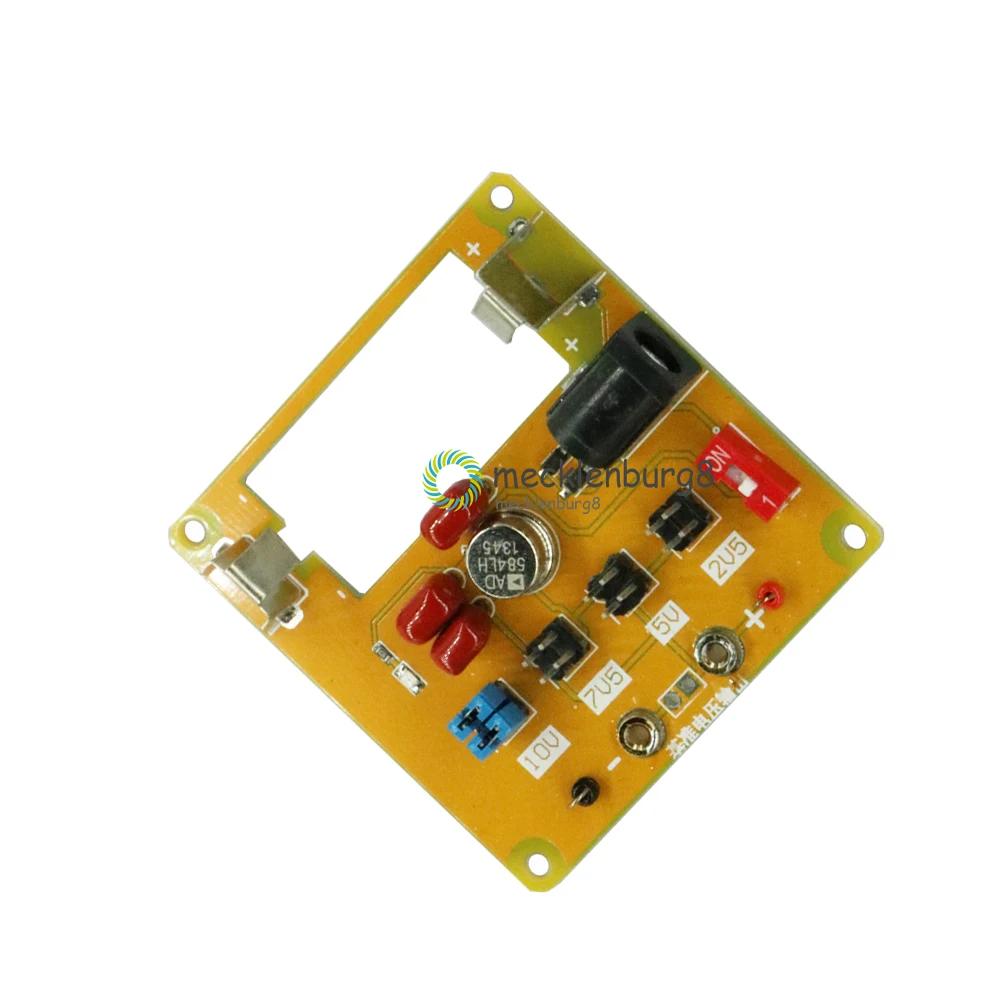

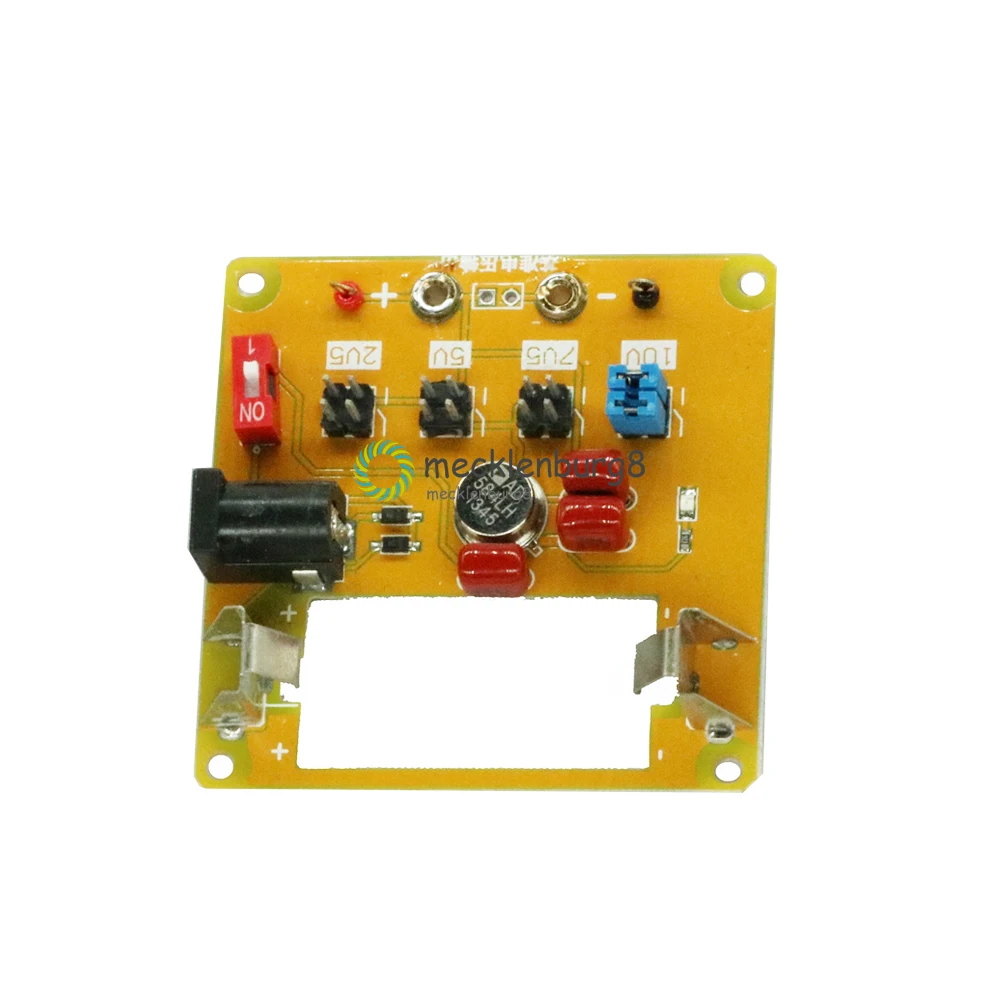

Доска Особенности:
1. Встроенный аккумулятор 15 в, мы осознаем, что аккумулятор является самым низким уровнем шума, таким образом, что он может выдержать неповрежденное, стабильное напряжение, чтобы обеспечить надежные гарантии
2. Плата имеет четыре программируемых клеммы, каждый из которых соответствует выходному напряжению, короткое замыкание от короткого замыкания на соответствующем клеммном блоке, чтобы обеспечить соответствующее напряжение. Так как программирующие штифты AD584 при программировании, ее короткое сопротивление влияет на выходное напряжение, для уменьшения сопротивления коротких замыканий, два клемма одновременно. Другие преимущества переключателей являются более надежными и гибкими, сопротивление коротких замыканий может быть меньше.
3. Температурный коэффициент: 5 ppm / ° C (максимум, 0 ° C до 70 ° C, AD584L) 15 ppm / ° C (максимум, от-55 ° C до + 125 ° C, AD584T)
4. Расход энергии: статическое электричество: 1 мА (макс.), низкий ток, идеально подходит для аккумулятора ed.
5. Грузоподъемность: 10 мА
6. Рабочее напряжение: от 4,5 V до 30 V, обратите внимание, что необходимо рабочее напряжение если сумма вашего заказа превышает запрограммированное напряжение на выходе.
7. Температура диапазон: AD584J / K / L Номинальное рабочее Температура в диапазоне от 0 ° C до + 70 ° C, AD584S / T, C-55 ° C до + 125 ° C.
8. Внешний интерфейс питания, вам нужно более 11 В постоянного тока
9. Интерфейс вывода напряжения с медным тестовым разъемом 2 мм для простой карты для мультиметра для измерения или калибровки других инструментов.
10. Каждая плата на фабрике должна быть обнаружена Aglient 6 цифровым мультиметром, и маркируется с не требующим использования выходным напряжением.
11. Перед обнаружением, мультиметр и плата нагреваются в течение не менее 30 минут при комнатной температуре 25 градусов, чтобы обеспечить точность обнаружения.
Ниже приведены в шесть с половиной Agilent мультиметр измеряется при температуре не выше 2,5 В Выходное напряжение эффект, 2,49978 и стандартная погрешность невелика.
Посылка включает в себя:
1 шт * AD584 Высокая точность справки Напряжение модуль 4 Каналы 2,5 V/7,5/5В/10В
