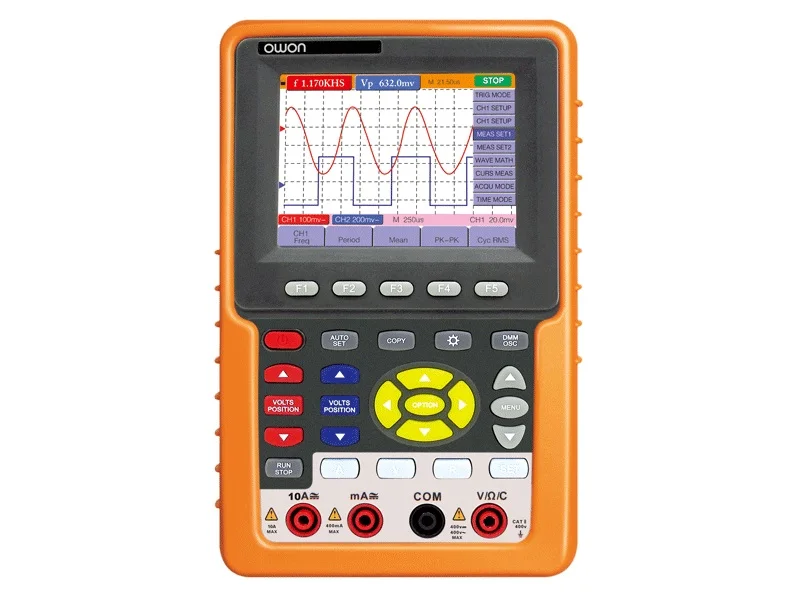

Новый карманный цифровой осциллограф OWON HDS2062M N 60 м|Осциллографы| |

Новый карманный цифровой осциллограф OWON HDS2062M-N 60 м Основные характеристики: Полоса пропускания 20 МГц ~ 60 МГц До 250 мс/с в режиме реального времени 2 в 1 (поддержка функции мультиметра) Двойные входные каналы Расширенные функции триггера Автоматическая поддержка измерения Сменный литий-ионный аккумулятор Поддержка ЖК-подсветки 3,8 ”TFT панель гарантирует четкость чтения даже при твердом освещении Новый портативный цифровой осциллограф Новая особенность: Креативный дизайн ключа из силикагеля обеспечивает легкое прикосновение и дружественную работу Креативный дизайн отдельных клавиш упрощенного действия Autoscale USB устройство памяти Поддерживает альтернативный триггер, полный триггер видео Оптимизация чувствительности триггера полная точность измерения Основные характеристики: Функция Autoscale Полоса пропускания 20 МГц ~ 60 МГц До 250 мс/с в режиме реального времени 2 в 1 (поддержка функции мультиметра) Двойные входные каналы Расширенные функции триггера Регулируемая чувствительность триггера Хранение USB/автоматическое измерение Сменный литий-ионный аккумулятор 3,8 "TFT панель Добавить новую функцию триггера Holdoff Запись и воспроизведение сигналов (HDS2062M-N) Применение: 1. Проектирование и отладка 2. Проверка функции цепи 3. Образование и техническая подготовка

Спецификация осциллографа

Название модели HDS2062M-N Полоса пропускания 60 МГц Частота образцов (в режиме реального времени) 250 мс/с Время подъема ≤ 5,8 нс Дисплей 3,8 дюймовый цветной дисплей с TFT панелью (320x240 пикселей, 4096 цветов) Канал Двойной Длина записи Макс. 6000 точек на каждом канале Ссылка на GND Осциллограф и мультиметр независимости Диапазон временных рамок 5ns/div ~ 5S/div Интервал (△T) точность (полная полоса пропускания) Один: ± (1 интервал времени + 100 ppm × Чтение + 0.6ns) Среднее> 16: ± (1 интервал времени + 100 ppm × Чтение + 0.4ns) Вертикальная чувствительность 5мв/див ~ 5В/див (на входе) Точность усиления постоянного тока ± 5% Преобразователь A/D Разрешение 8 бит (2 канала одновременно) Макс. Входное напряжение 400 В (PK-PK) CATⅡ Тип триггера Edge, Video Режим запуска Авто, нормальный, одиночный Режим выборки Нормальное, пиковое обнаружение, среднее Измерение формы волны △V и △T между курсорами; PK-PK, среднее, RMS, частота, цикл. Хранение формы волны 4 формы волны Usb-накопитель Поддержка Автоматическое измерение PK-PK, средний, RMS, частота, цикл. Математика формы волны +,-, ×, ÷, Перевернутый Тестирование цифрового мультиметра Напряжение, ток, сопротивление, емкость, диод, непрерывность

Характеристики мультиметра

Полномасштабное считывание 3 3/4 цифры (макс. 4000-кол.) Входное сопротивление 10 МОм Максимальное входное напряжение Переменный ток: 400 В, постоянный ток: 400 В Максимальный входной ток AC: 10A, DC: 10A

Общие характеристики

Интерфейс Порты USB, RS232 Мощность Питание: 100 В ~ 240 В переменного тока, 50/60 Гц вход постоянного тока: 8.5в постоянного тока, 1500ма Батарея: 8 часов Размеры 180 мм x 113 мм x 40 мм Вес 645 г
