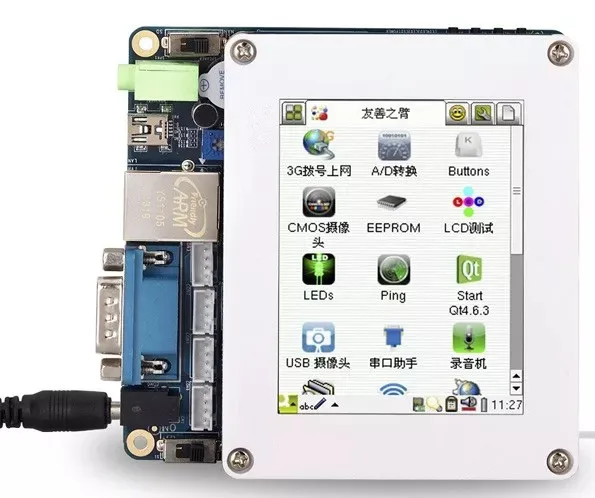

Введение

Mini2451-это высокопроизводительная интегрированная платформа ARM9 с низкой мощностью, которая использует S3C2451 Samsung в качестве основного процессора, работающего на самой высокой частоте до 533 МГц. Как наследник mini2440. Это не только поддерживает mini2440 "хорошо в сердце, Джейн в форме внешнего вида и определения интерфейса и размера макета почти 99% и mini2440 совместимы, очень легко для старых пользователей обновления; для новых пользователей, чтобы в полной мере воспользоваться mini2440 многими существующими сетевыми ресурсами.

Mini2451 использует более сложный дизайн системы электропитания и улучшенное планирование целостности сигнала, может значительно избежать помех внешнего источника питания и перепадов температуры, которые оказывают влияние и поэтому очень подходят для жестких условий промышленного контроля.

Mini2451 также оснащен более быстрой, большой емкостью памяти 128 M DDR2 и стандартной 256 M SLC NAND flash 1 GB (опционально); Mini2451 нашим эксклюзивным разработчиком точного первого касания, это очень подходит для необходимости хорошего сенсорного эффекта проекта продуктов интерфейса человека-машины и широко применяется во многих промышленных отраслях, Многие пользователи в этой бесконечной похвалы. По сравнению с mini2440, Mini2451 лучше использовать всплывающий разъем для sd-карты и имеет четыре последовательных порта, usb-устройство с USB 2,0, SDIO, 2 дороги IIC автобус и так далее.

Mini2451 поддерживает sd-карту загрузки этой характеристики, тщательно разработанный Superboot-2451, без необходимости подключения компьютера, до тех пор, пока целевые файлы будут скопированы на sd-карту (может поддерживать более 2G высокоскоростной и большой емкости карты), Вы можете быть на целевой плате быстро очень просто, чтобы автоматически установить все виды встроенных систем (windows CE6/Linux/Debian/uCos2/голые процедуры и т. д.) системы. С помощью MiniTools разработчики также могут удобно загружать один файл USB в память для запуска, а winner использует все платформы windows/Linux, что удобно для целей отладки.

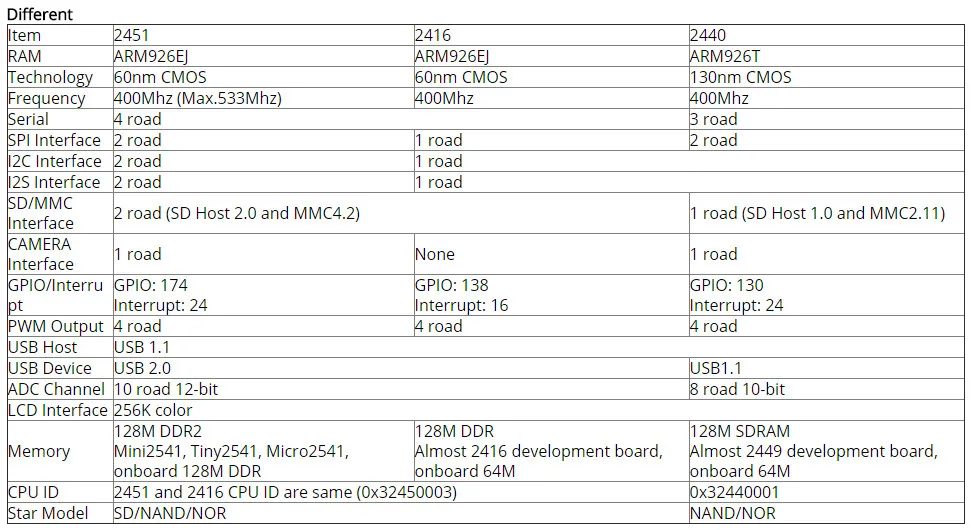

Аппаратная конфигурация

Процессор Количество ядер процессора

SAMSUNG S3C2451, на базе ARM926EJ, частота работы 400 МГц, самая высокая до 533 МГц

Оперативная память DDR2

Размер: 128 Мб @ 133 МГц

16bit шины данных

Флеш-накопитель

Стандартная 256 M SLC NAND Flash

ЖК-дисплей

ЖК-дисплей: 41Pin 1,0 мм расстояние, совместимый с Mini2440/Mini6410/Mini210S ЖК-дисплей, поддержка линии касания

Поддержка от 3,5 дюйма до 12,1 дюйма, разрешение экрана может достигать 1024x768 пикселей

Сеть

1 10/100 м адаптивный Ethernet RJ45 интерфейс (DM9000AEP)

Интерфейс ресурсов

1 DB9 RS232 пять линий последовательный порт (еще 4 TTL уровень последовательный порт)

1 миниusb 2 интерфейс

1 дорожный 3,5 мм стереофонический звуковой выход интерфейс, 1 способ в пластинчатый микрофон вход

1 дорожный хост USB 1,1 интерфейс

1 всплывающая sd-карта

Входное напряжение постоянного тока 5 В: модель DC-23B

Бортовой ресурс

Чипы 1 I2C-EEPROM (256 байт), в основном используются для тестирования шины I2C

4 пользовательских светодиода (зеленый)

4 боковые кнопки (штифт ресурса прерывания)

1. Регулируемое сопротивление для тестирования ADC

1 ШИМ зуммер

Встроенная батарея резервного копирования часов в реальном времени

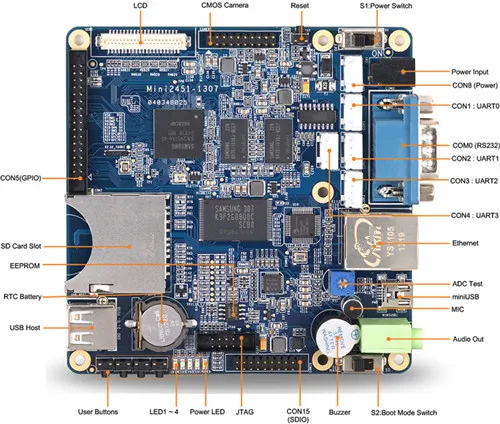

Внешний интерфейс расширения ресурсов

4 последовательного порта: уровень TTL, 2,0 мм расстояние; три линии последовательный порт

1 JTAG интерфейс: 2,0 мм 10PIN интервал

ЖК-интерфейс: 1,0 мм 41pin интервал патч

1 интерфейс SDIO: 20pin 2,0 мм интервал, может быть подключен к WiFi SD, который также содержит 1 SPI, 1 IIC, 1 и т. Д.

1 CMOS Интерфейс камеры: 20 Pin 2,0 мм расстояние, может расширить ccd-камеру

1 GPIO интерфейс: 34 pin 2,0 мм интервал, содержит излишки AD входного сигнала, прерывания pin, I2C, SPI, PWM, 5 V & 3,3 V порт питания

Размер

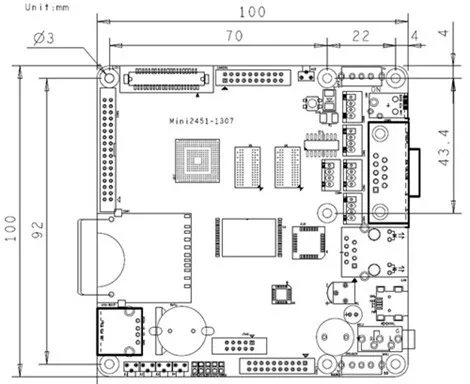

Размер: 100x100 (мм)

Поддержка программного обеспечения

Superboot-2451

Linux-3.6 + Qtopia-2.2.0/Qt-4.8.5

Windows 6 (уже поддерживается)

Baremetal (учебник предоставлен)

UCos2 (уже доступен)

Отгрузочная ведомость

1 * Mini2451 доска для разработки (128 Мб DDR2 256 M FLASH)

1*3,5 дюймовый сенсорный ЖК-экран

1 * Линия последовательной передачи данных

1 * миниusb линии

1 * сетевая линия

1*5 V/2A адаптер питания

Система(Пожалуйста, выбирайте и указывайте при покупке)

Linux

WindowsCE 6,0
