Безопасность предупреждение! Прямое подключение батарей, пожалуйста, убедитесь, что Подключите предохранители в серии и установите перегрузки по току, короткого замыкания и защиты от низкого напряжения для батарей, только в чехол!

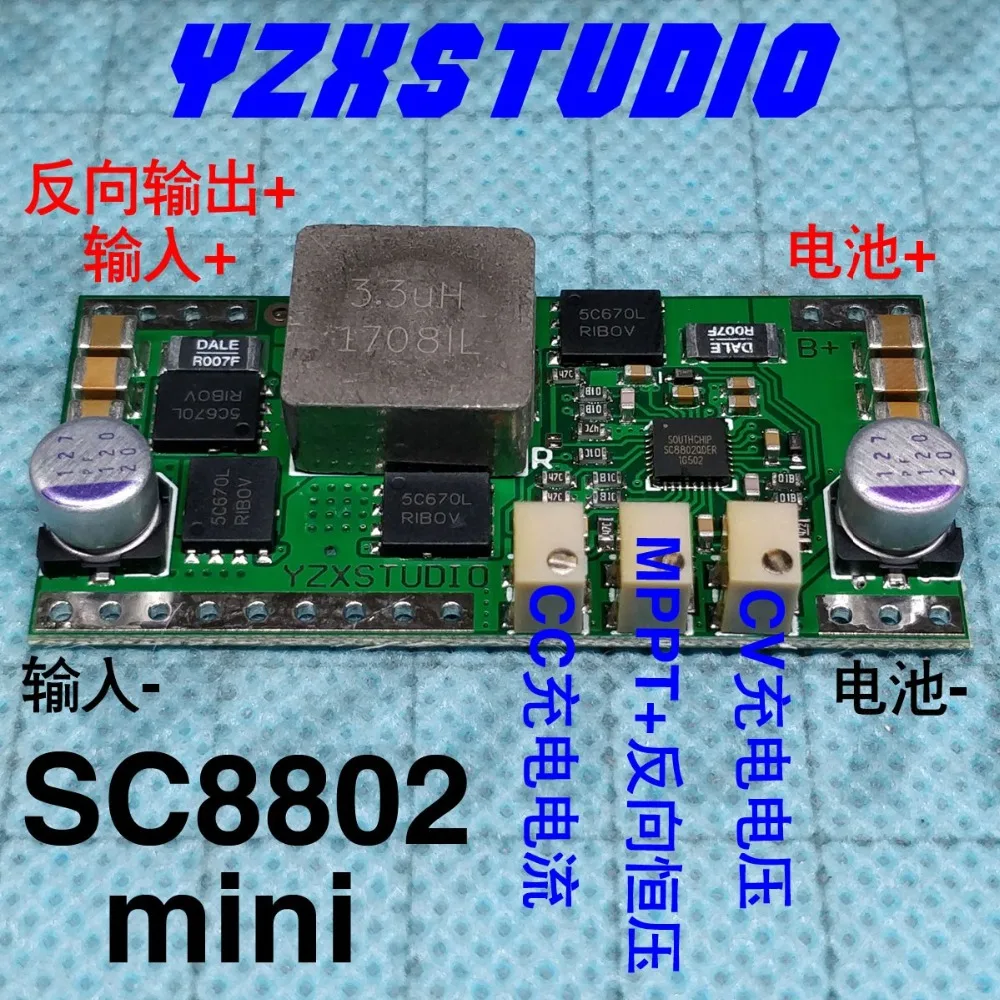

Новый Супер Мини SC8802 Высокая мощность Ноутбук Мобильная мощность DIY печатная плата!

Рабочие параметры:
*Объем: Длина 49 мм ширина 24 мм толщина 8 мм
*Вес: 13 г
*Входное напряжение: 5-20 в
*Батарея напряжение: 2,7-20V
*Обратное напряжение на выходе: 2,7-20V
*Входной Постоянный ток: 1-5A
*Выходной постоянный ток: 1-5A
*Мощность: максимум 60 Вт без рассеивания тепла, плюс максимальное рассеивание тепла 100 Вт
*Эффективность: 0,5 раз перепад давления становится больше, чем 12V около 97%
*Энергопотребление без нагрузки: boost 60mA или 30mA

Применение метод:
Красный индикатор = Работа печатной платы, синий = зарядка, полная и потускненная. Обратный выход-красный светильник = выход нормальный.
Рядом с индуктором есть две маленькие прокладки стандарта R, и одна точка олова может быть подключена для настройки режима обратного выхода.
Если не заряжен, рекомендуется проверить потенциометр MPPT. Предустановленный выход составляет около 16 В. Если входное напряжение низкое, потенциометр MPPT будет работать против часовой стрелки.

Простая установка, подходит для:
Следующие незначительные корректировки сделаны против часовой стрелки и увеличения часовой стрелки. Настройтесь на максимум или минимум: внимательно слушайте потенциометр и достигайте максимального и минимального, всего 10 кругов.

Ввод в эксплуатацию Емкость аккумулятора:Отключение перемычки R-это режим зарядки. Вход и подключение адаптера ноутбука, вывод без нагрузки грубо регулирует напряжение зарядки, подключите аккумулятор без электричества, чтобы отрегулировать зарядный ток. Если зарядный ток не регулируется, попробуйте уменьшить потенциометр MPPT и увеличить потенциометр входного тока. На самом деле, Контролируйте напряжение батареи раз и навсегда, и настройте выходное напряжение почти в полный рабочий день, чтобы заполнить батарею.Или нагрузка манекена постоянного давления регулируется до 0.. В этот момент функция зарядки хорошо регулируется.
Отладки ток на выходе:Выходной режим установлен для короткого Замыкания Перемычки R, MPPT потенциометр хорошо настроен и измеряется входное напряжение. Если нет особых требований, потенциометр входного тока может быть увеличен. Если выходной ток небольшой, можно отрегулировать зарядный потенциометр CC.

Введите обычную мощность для зарядки аккумулятора.
Когда источник питания подключен к входу, сначала аккумулятор не подключен. Потенциометр MPPT настроен против часовой стрелки на выход, входной ток увеличивается, выходное напряжение примерно регулируется до полного напряжения батареи, зарядный ток регулируется путем подключения неэлектрического аккумулятора, а Быстрая зарядка аккумулятора подключена.Постоянное напряжение эквивалент нагрузкиТочно Настройте выходное напряжение. Если необходима Максимальная зарядка аккумулятора с постоянным током, то выходной ток регулируется до максимума, а входной ток корректируется до необходимого значения с помощью измерителя серии и точно настроен.

Входные солнечные панели для зарядки аккумулятора.
Известное солнечное MPPT напряжение:Найдите Регулируемый источник питания для регулировки напряжения солнечной MPPT, настройте потенциометр MPPT, чтобы просто иметь выходное напряжение, а затем Поднимите напряжение регулируемого источника питания. Максимальный входной ток.Максимальный выходной ток.Отрегулируйте выходное напряжение до полного напряжения аккумулятора и настройте зарядный ток на батарею.Быстрая батарея может быть настроена на выходное напряжение. При регулировке Солнечная энергия может быть измерена.

Неизвестное солнечное MPPT напряжение:Входная солнечная энергия, если нет выхода, то Отрегулируйте MPPT до тех пор, пока выход не будет половиной круга.Максимальный входной ток.Максимальный выходной ток.Приблизительно Отрегулируйте выходное напряжение до полного напряжения аккумулятора.Подсоедините быстроразъемный аккумулятор с постоянной нагрузкой напряжения для точной настройки выходного напряжения. Измеритель выходной серии и мертвая батарея, когда солнечный свет прямой. Измерьте фактический зарядный ток и настройте потенциометр MPPT до максимального зарядного тока.

Аккумуляторы заряжаются высоко для батарей:
Функция MPPT может использоваться для предотвращения переразряда батареи на входном конце, для установки напряжения отключения для батарей с или без блока питания, И настроить потенциометр MPPT на выход просто без него. Другие методы такие же, как и зарядка адаптера.

Общие проблемы:
Регулировка тока не большая: Проверьте, был ли вход или выход 5А, потому что максимальный предел тока модуля 5А. Если не достиг 5А, входной или выходной потенциометр может быть точно настроен.
