Новый 1 комплект 433 МГц Супергетеродинный RF модуль приемника передатчика с 2

Новый 1 комплект 433 МГц Супергетеродинный RF модуль приемника передатчика с 2

Описание:

1. Модуль приемника:
Особенности:
RX470-4 модуль беспроводного приемника supergeterodyne принимает демодуляторы UHF ASK, поддерживающие модуляцию ASK и OOK.
Модуль приемника имеет высокую чувствительность (-108dBm).
Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ).
Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.
Низкое энергопотребление.
Хорошая селективность и ложное подавление радиации.
Хороший локальный осциллятор подавления радиации, множественный модуль приемника для работы с (т. Е. Более чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема.
Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц.

Область применения:
Переключатель дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиод дистанционного управления, дистанционный аудио пульт дистанционного управления электрические двери, гаражные двери дистанционного управления, пульт дистанционного управления выдвижные двери, удаленный громкость ворота, двери панорамирования, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

Технические характеристики:
Модель: RX470-4 (RX470-4 WL101-341 обновленная версия, более стабильная производительность, более быстрая передача данных)
Материал: пластик + металл
Цвет: как на фотографии
Размер: 30 × 9 × 1 мм
Рабочая частота: 433,92 МГц
Полоса пропускания: около ± 150 кГц;
Сетевой Диапазон входного напряжения: 2,2 V-5 V
Рабочий ток: Тип: 2,1 мА (требование: VDD = 5 В); Тип: 2,1 мА (требование: VDD = 3 В)
Потребляемый ток: 1uA
Диапазон температур:-40 ° ~ 85 °

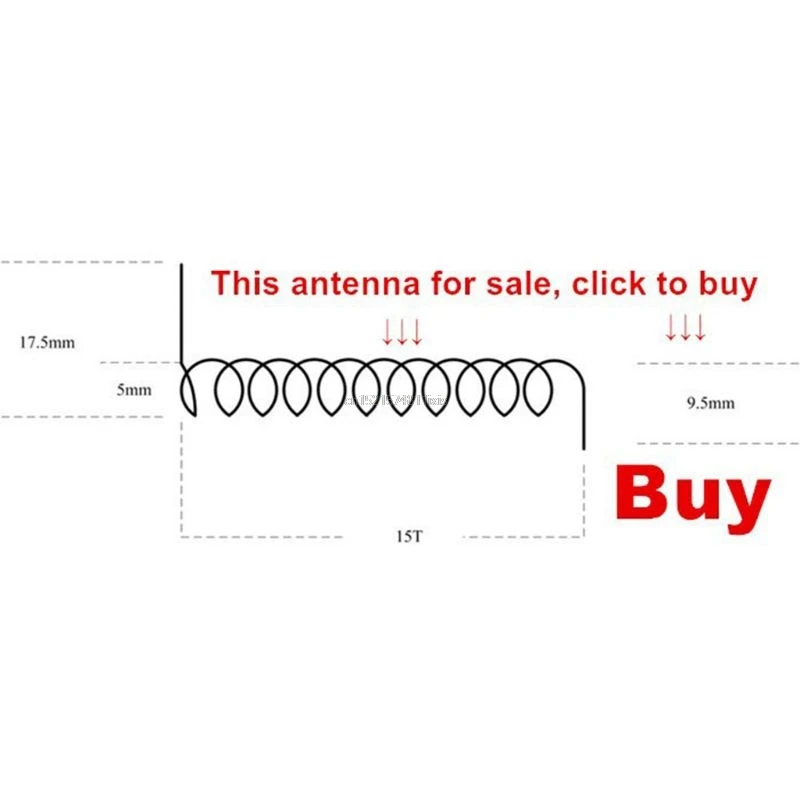

Внешняя антенна: 32 см одножильный провод, раненный в спираль

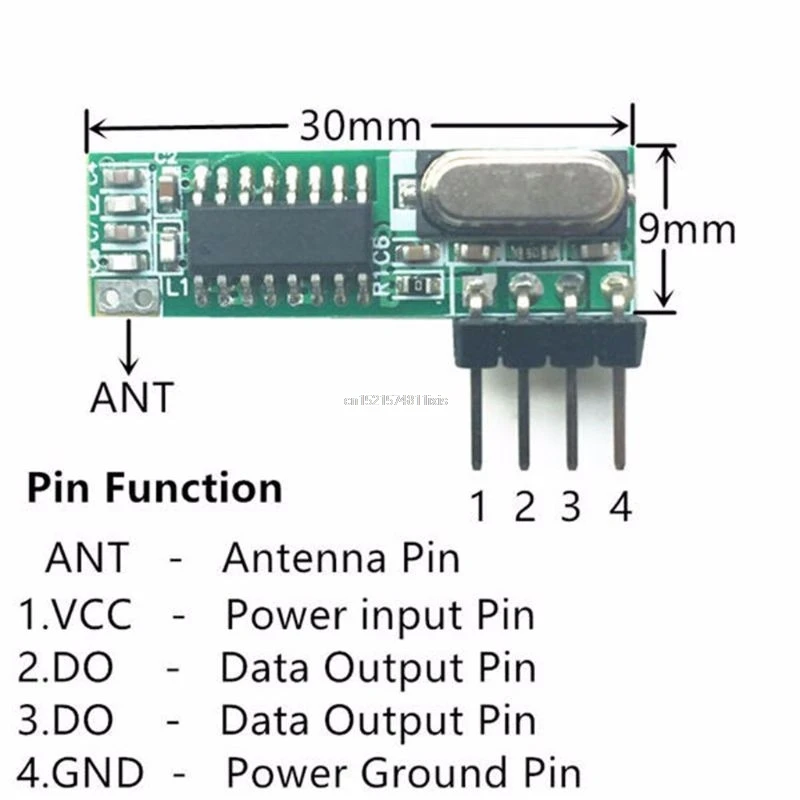

Приемник модуль расширения, штыревая панель Разрешение:
Pin-код функции:
1. Муравей: штырь антенны
2. VCC: входное напряжение
3. DO (данные): вывод данных
4. DO (данные): вывод данных
5. GND: мощность заземления

2. Модуль передатчика:
Особенности:
WL102-341 модулем передатчика являются UHF ASK модулированные передатчики, поддержка ASK и модуляция OOK.
Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связью.
Рабочая частота 433 МГц, мощность передачи больше 11dBm.

Приложений
1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. управление комнатами, двери затвора, окна, гнездо дистанционного управления, светодиод дистанционного управления, электрические двери дистанционного аудио дистанционного управления, пульт дистанционного управления гаражной двери, раздвижные двери дистанционного управления, дистанционные ворота качения, раздвижные двери
5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

Технические характеристики:
Модель: WL102-341
Материал: пластик + металл
Цвет: как на фотографии
Размер: 16 × 12 × 1 мм
Рабочая частота: 433,92 МГц
Сетевой Диапазон входного напряжения: 2,0 V-3,6 V
Ток режима выключения составляет менее 1 UA
Скорость передачи: до 20 кГц
Расстояние запуска: 20-100 метров
Внешняя антенна: 25 см Обычная Многожильная или одножильная линия
Диапазон температур:-45 ° ~ 85 °

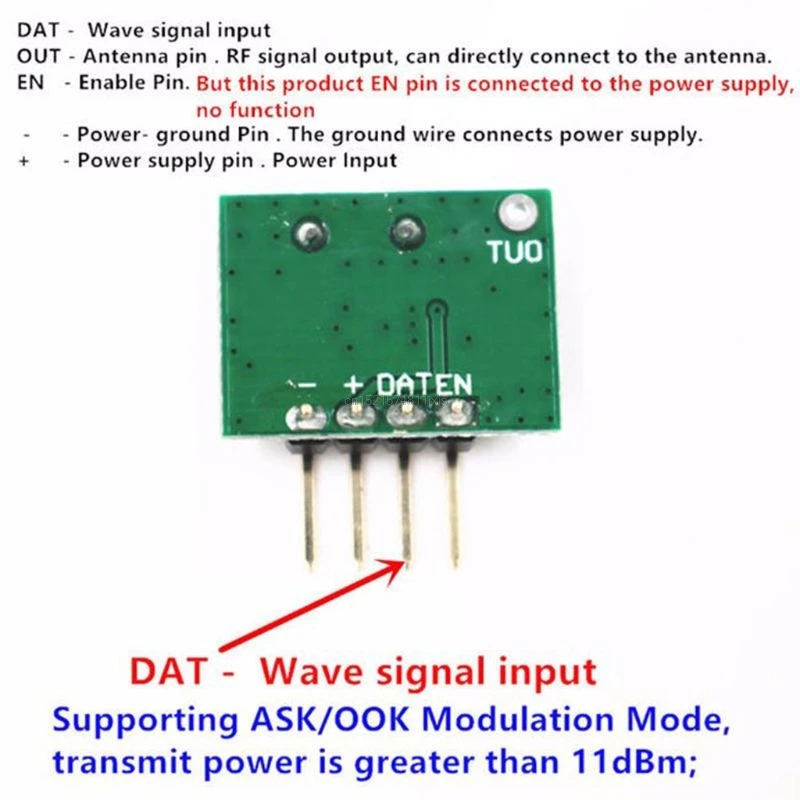

Передатчик Модуль расширения, штыревая панель Разрешение:
Вход сигнала DAT-Wave.
Штырь внешней антенны. Выход радиочастотного сигнала, может непосредственно подключаться к антенне.
EN-Enable Pin. Но этот продукт EN pin подключен к источнику питания, без функции.
--Мощность-заземление. Провод заземления соединяет источник питания.
+-Штырь источника питания. Потребляемой мощности.
Количество: 1 комплект (другие демонстрационные аксессуары на рисунке не включены)

Примечание:
1. Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов
2. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
3. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

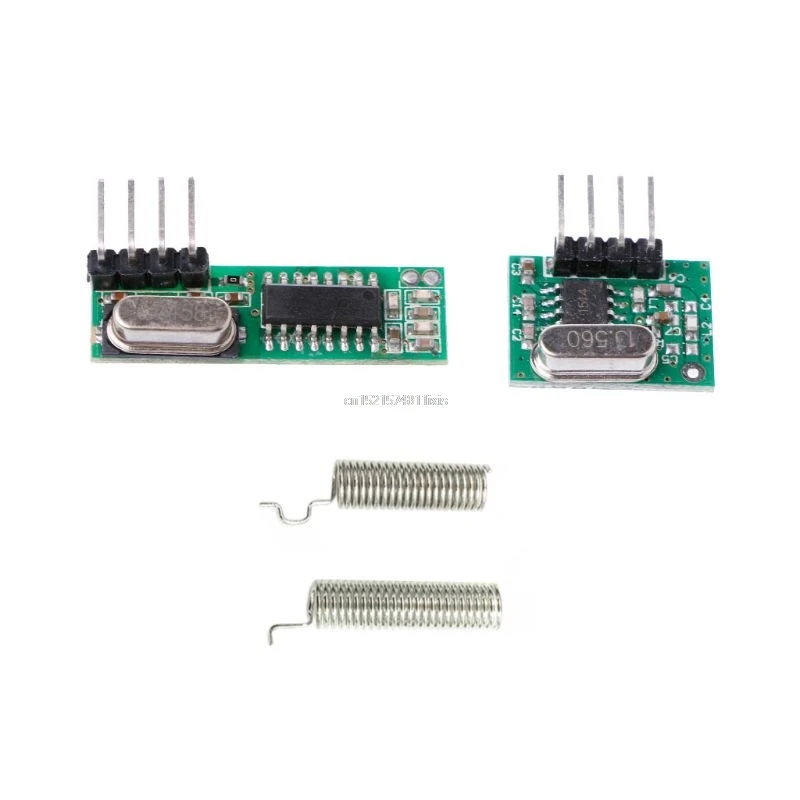

Пакет включает в себя:
1 X модуль приемника (RX470-4) (без розничной упаковки)
1 X модуль передатчика (WL102-341)
2 X антенна (короткая антенна для передатчика; длинная антенна для приемника.)
