Комплект для разработки двойной камеры стерео видения XILINX XC6SLX16

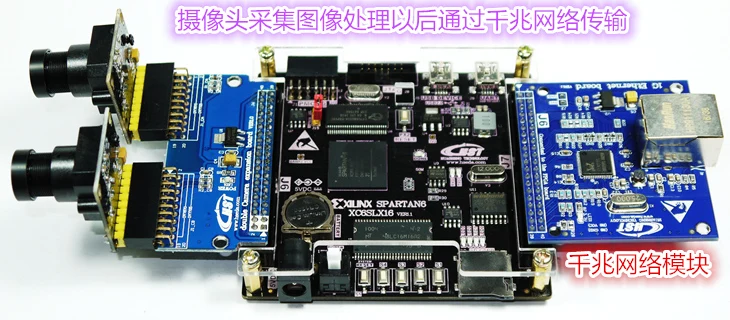

Во-первых, фото желаемого товара

\

\

\

\

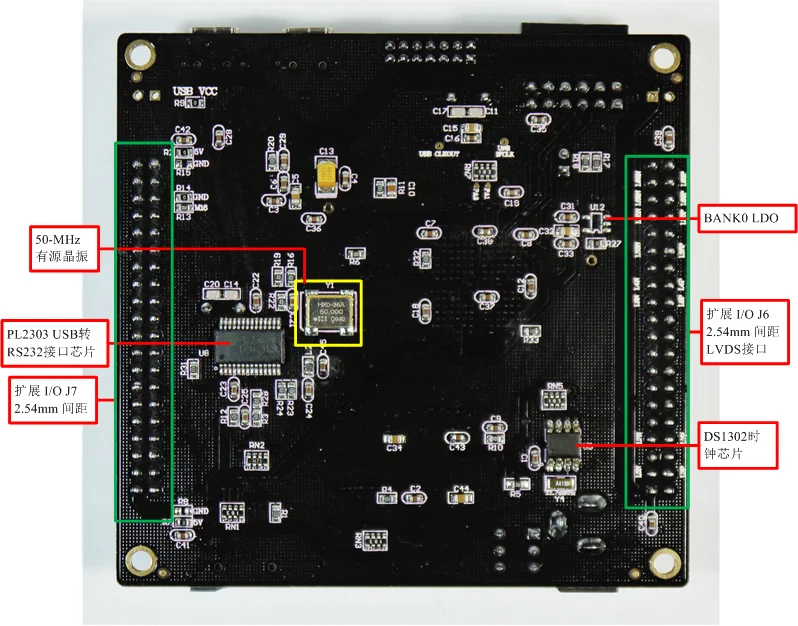

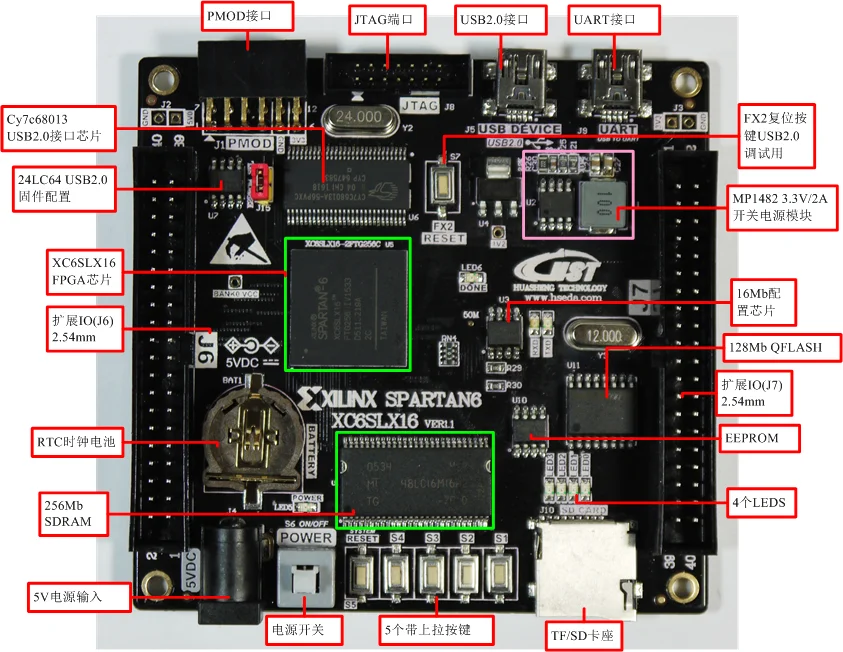

Две. Основная плата план

\

\

\



Три, XC6SLX16 VER1.1 FPGA основная плата ресурсы



XC6SLX16 VER1.1 SPANT6 FPGA основная плата ресурсыНомерПериферийное устройствоНомерОбъяснить1FPGA чип1XC6SLX16-2FTG256C (FBGA256), класс скорости 2, элементы логики 14579, биты памяти 576Kb, встроенные мультипликаторы DSP48 16, глобальные часы 22SDRAM (синхронное динамическое ОЗУ)1Часть 16M & times; 16 бит SDRAM, максимальная скорость чтения-записи 166 МГц 256 Мб, супер емкость, независимое управление I / O, независимая шина адреса данных.3Серийный конфигурации флэш-памяти1Стандарт M25P16 (16 Мбит), запись прошивки или встроенных программ и данных пользователя.4QSPI флэш-памяти1Флэш-чип 128 Мбит Quad-SPI используется для хранения данных пользователя или файлов. Чип-модель W25Q128. Флэш-чип 128 Мбит Quad-SPI используется для хранения данных пользователя или файлов.5EEPROM1Один EEPROM, модель 24LC04, Емкость: 4 кбит (2*256*8 бит).6Сиденье для карты TF/SD1Предоставьте стандартный слот для tf-карты для хранения данных FAT16, FAT32.7USB к последовательный порт1Через Чип последовательного порта USB PL2302 пользователь может подключить его к usb-порту ПК с usb-кабелем для последовательной передачи данных.8USB2.01Микросхема контроллера Cypress CY7C68013A USB2.0 используется для реализации высокоскоростной передачи данных между ПК и FPGA, которая поддерживает низкую скорость (12 Мбит/с) и полную скорость (480 Мбит/с) режим. И предоставить независимую кнопку сброса и прошивку независимый защитный джемпер, чтобы пользователи могли разработать интерфейс USB2.0 самостоятельно.10Часы1Активные часы 50 м, пользователи могут менять другие частоты, вы также можете использовать чип USB 2,0 68013 IFCLK, часы clock11В режиме реального времени1Чип RTC в режиме реального времени, модель DS1302, его функция заключается в предоставлении функции календаря на 1999 год, месяц, день, час, секунду и неделю. Интерфейс батареи также сдержан, и стандартная батарея ноутбука может быть подключена, так что часы могут быть точно путешествуют.14Ключ зажигания5С тяговым потенциалом, ввод ключа пользователя.15Питание35V, 3,3 V/2A и 1,2 V/800MA независимо извлечены и удобен для пользователя и простых в использовании.16JTAG порт1Отладка FPGA online, оптимизация пользовательских программ и прошивки. Стандартная 2*7 14PIN 2,0 мм разделительная розетка17Дифференциальная Сигнализация пониженного напряжения8Независимые восемь пар LVDS представлены в J6 BANK0, и различные стандарты уровня могут быть выбраны путем регулировки напряжения BANK0. Независимый LDO источника питания чип, по умолчанию 3,3 V ввода-вывода уровня.18Светодиодный64 независимых светодиодных интерфейса IO, пользователи могут определить себя, 2 индикатора состояния RXD/TXT.19Системы сброс1Кнопка сброса системы с выдвижением. Он также может использоваться в качестве входного ключа пользователя.20Проводку печатной платы Высокоскоростная четырехслойная проводка PCB, старшие инженеры ручной проводки, и EMC моделирование анализа одинаковой длины, чтобы обеспечить высокоскоростную работу системы. Размер: (85 мм X 82 мм)21PMOD интерфейс1XILINX PMOD стандартный интерфейс, равная длина проводки и сделать EMC моделирование анализа. Он может напрямую подключить различные модули PMOD XILINX.21Расширенный I/O3Расширение интерфейса IO для выполнения выборки изометрической проводки и высокоскоростного моделирования EMC для обеспечения высокоскоростного интерфейса для подключения внешнего оборудования. (J6) 38 + (J7) 38 + (J1) 8 = 84 (получение независимого ввода/вывода). J6, J7 два расширения IO могут взаимозаменяемо подключаться к нашим различным модулям расширения, J1-это стандартный интерфейс XILINX PMOD. Он может напрямую подключить различные модули PMOD XILINX.

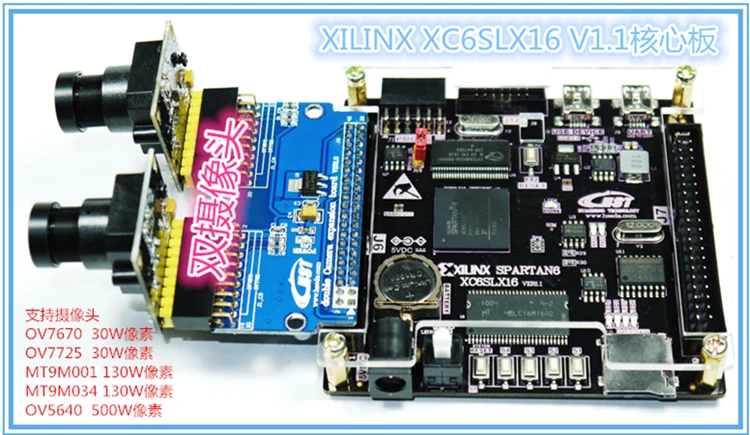

Четыре. Основная панель и частичная Плата расширения композитная структура дисплея

\

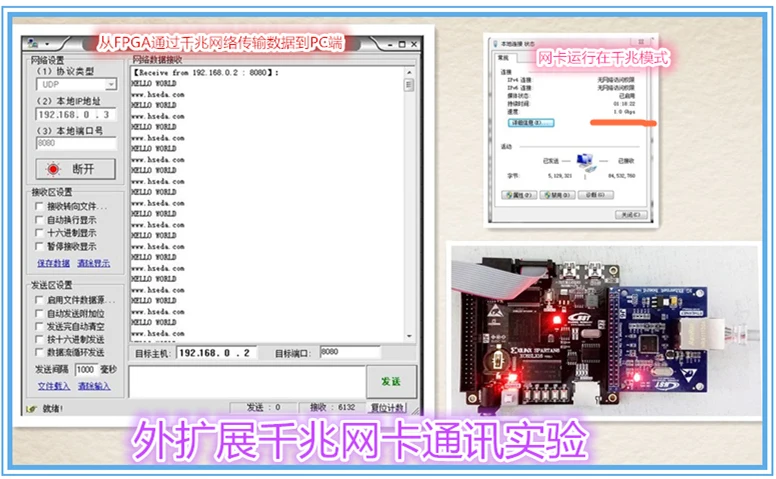

Пять, часть экспериментальных результатов показывает

\

Системы самопроверка программы

\

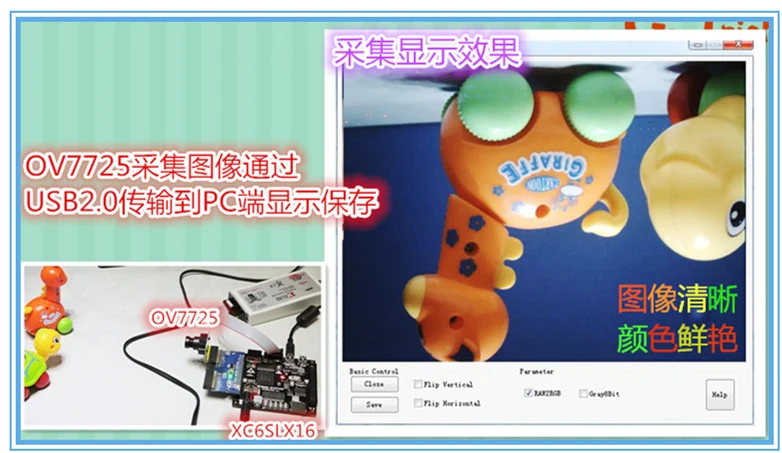

OV7725 изображение захвата камеры передается на терминал ПК через USB2.0 для отображения и сохранения.

\

(Сохраните программу камеры в SDRAM и конвертируйте ее в SDRAM, затем перенесите ее на ПК через USB2.0 для отображения и сохранения изображения в формате BMP)

\

Собранные изображения передаются на ПК через USB2.0 для отображения и хранения. Изображения четкие и стабильные без карты. Полностью воплощает в себе высокоскоростную стабильную системную плату FPGA, передачу USB2.0 в высокоскоростном режиме.



\

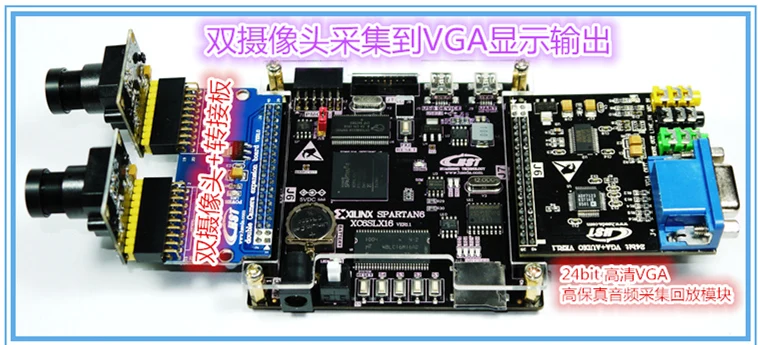

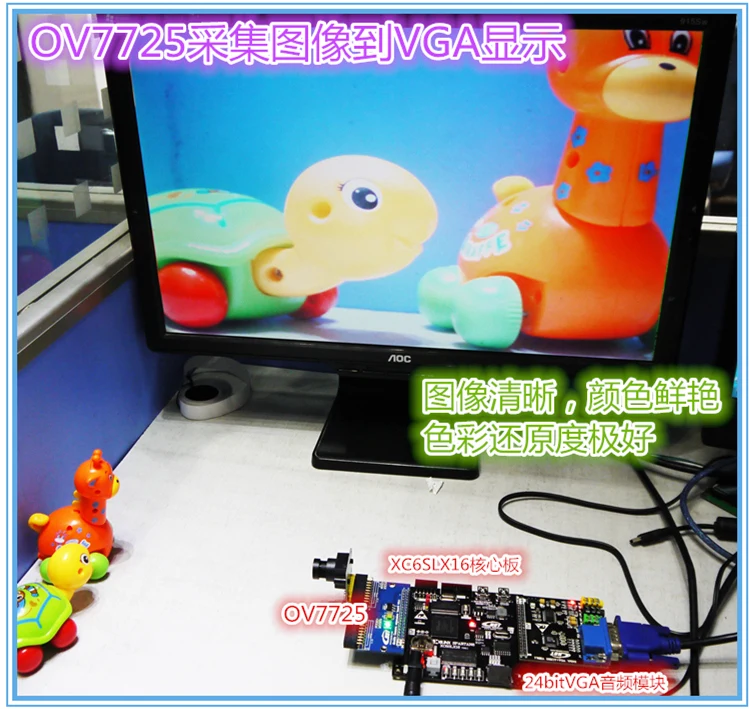

OV7725 камера для сбора изображений с помощью эффекта отображения VGA (код VERILOG)

\

(Сначала сохраните программу камеры в SDRAM, а затем Отобразите ее через VGA).

\

\

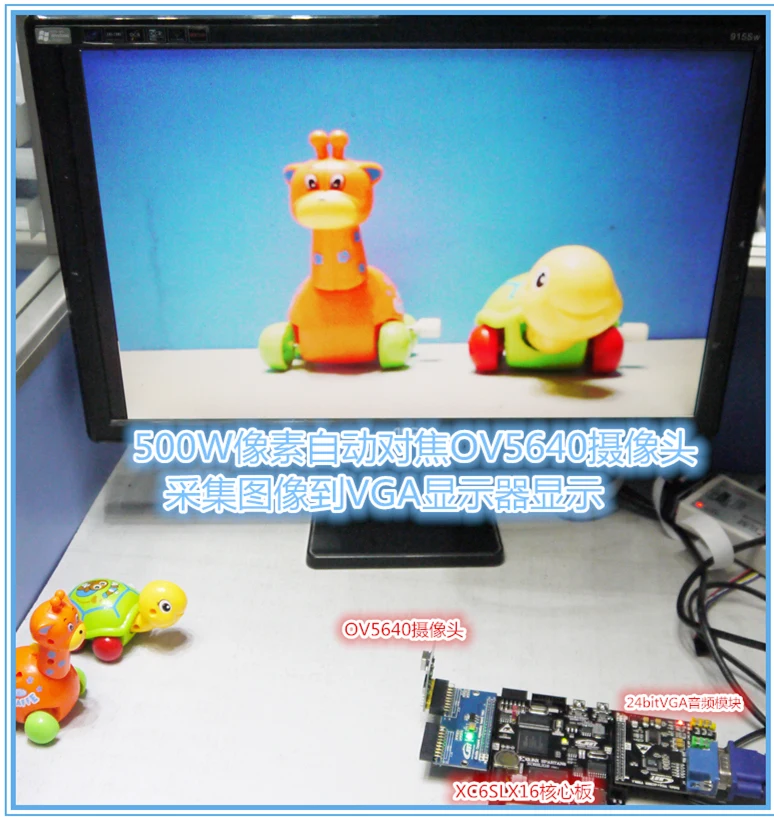

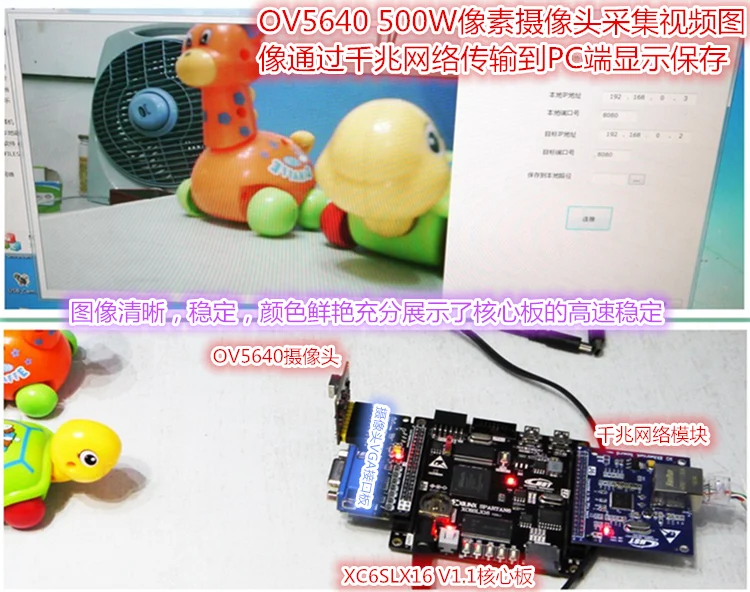

500W pixel OV5640 камера для сбора изображений на VGA дисплей эффект (VERILOG код)

\

(Сохраните программу камеры OV5640 на SDRAM и Отобразите ее на VGA)

\

\

\

Сохраните отснятого камерой изображение, чтобы SDRAM (синхронное динамическое ОЗУ и преобразуйте ее до 7 дюймов ЖК-дисплей вывода изображения (VERILOG товара)

\

\

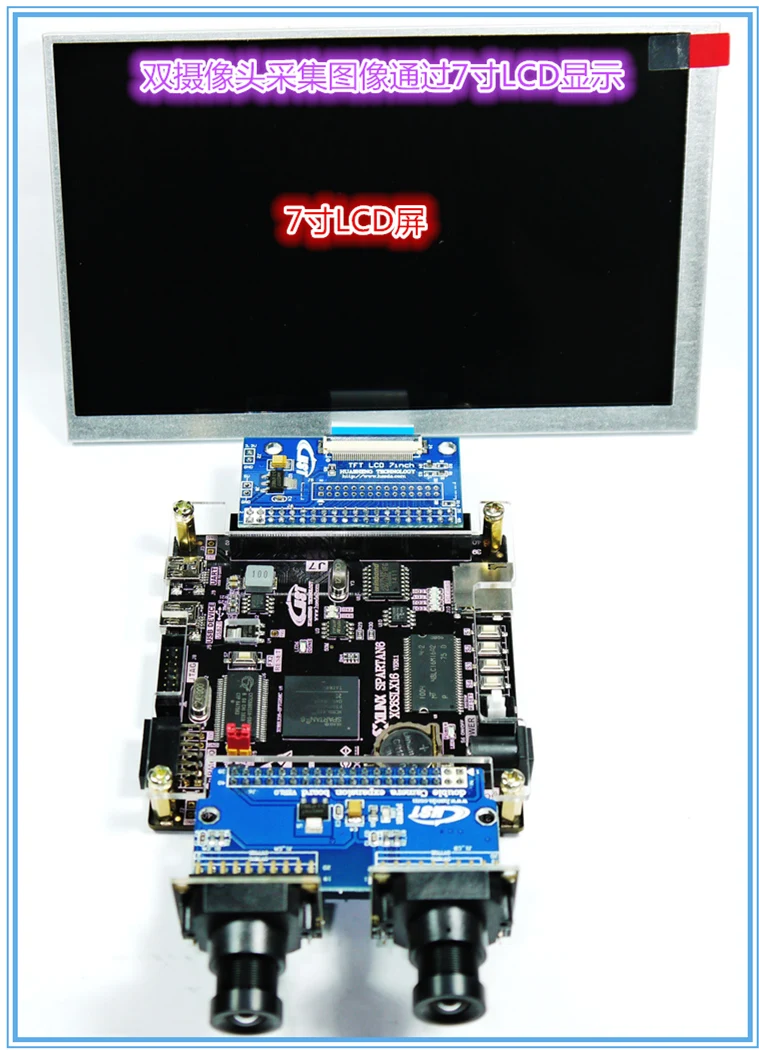

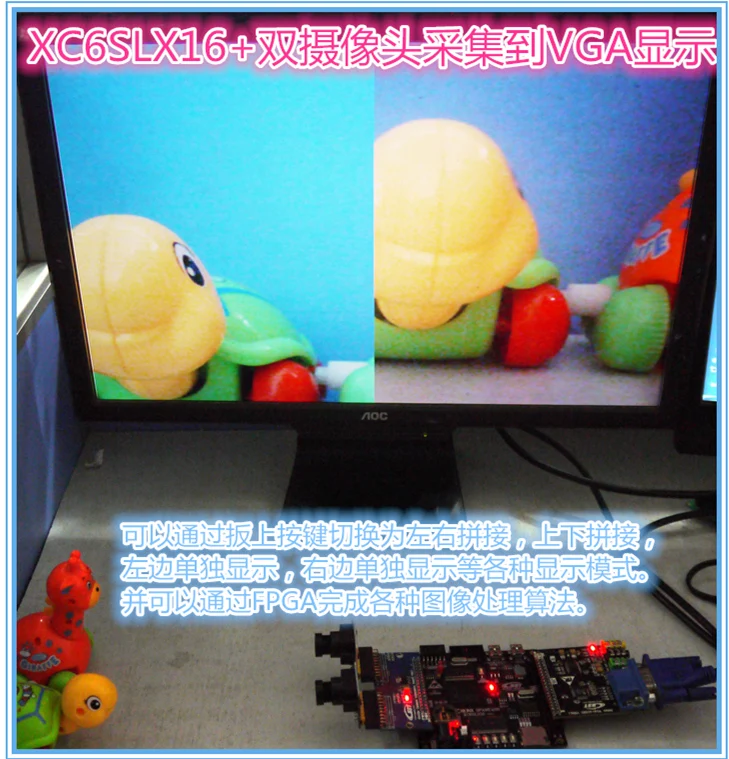

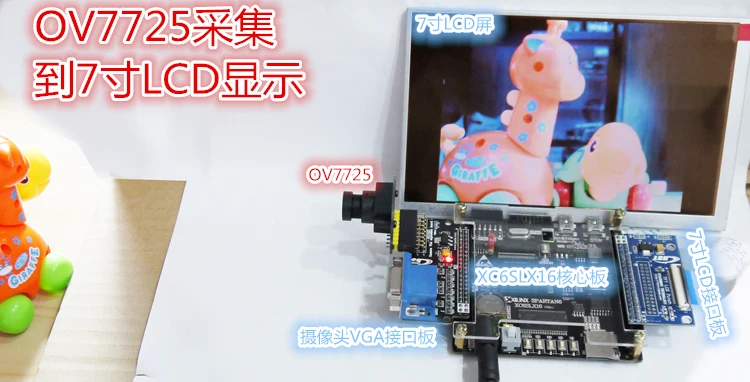

Двойная камера стерео видения приобретения до 7 дюймовый ЖК-дисплей

\

(Реализовать переключение между левой и правой камерами, вверх и вниз сплайсинга, влево и вправо сплайсинга дисплей, переключатель, потянув на кнопку)

\

\

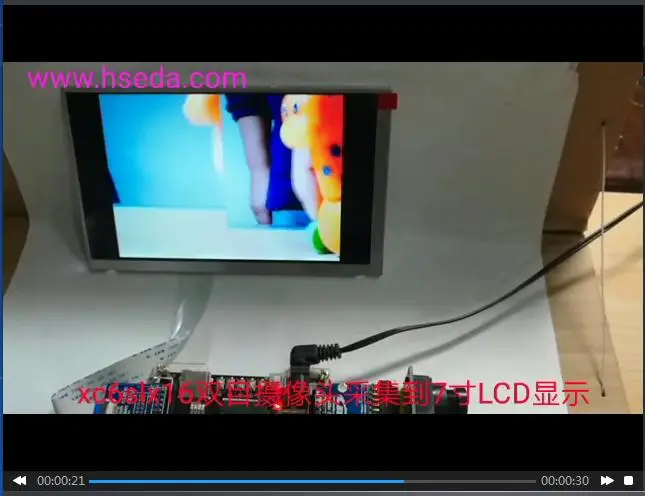

Две камеры собрать 7 дюймов ЖК-дисплей дисплей видео.

\



\

\

Изображение dual OV7725 собирается в SDRAM, а затем соединяется и трансформируется, затем передается на ПК терминал через USB2.0 для отображения и сохранения.

\

(Вы можете достичь сращивания вправо и влево, вверх и вниз, отдельный дисплей и может делать различные алгоритмы в FPGA).

\

\

\

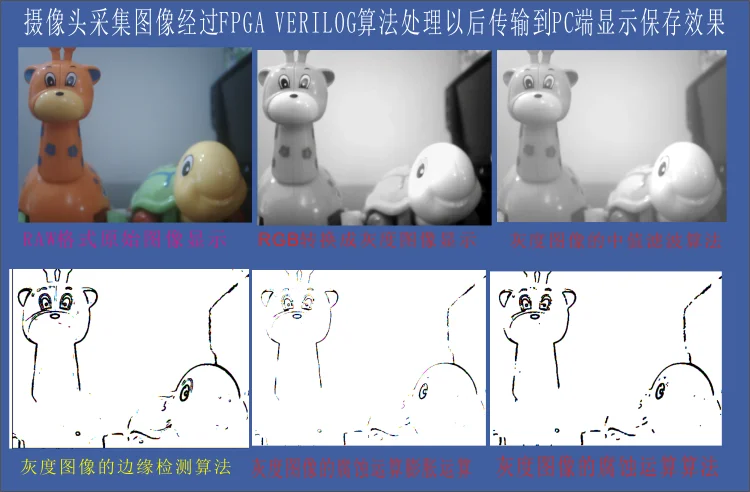

Камера сохраняет записанное изображение на SDRAM на плате, обрабатывает его с помощью различных алгоритмов на FPGA, а затем передает его на ПК через USB2.0.

\

Таким образом мы можем сделать все виды обработки через программу MFC нашего хост-компьютера (на основе VS2010).

\

\

\

\

\



\



\



\



\

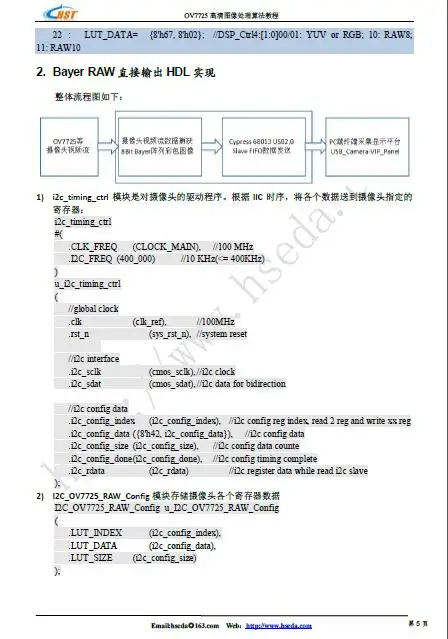

Шесть, поддержка программного обеспечения и среды разработки

\

\

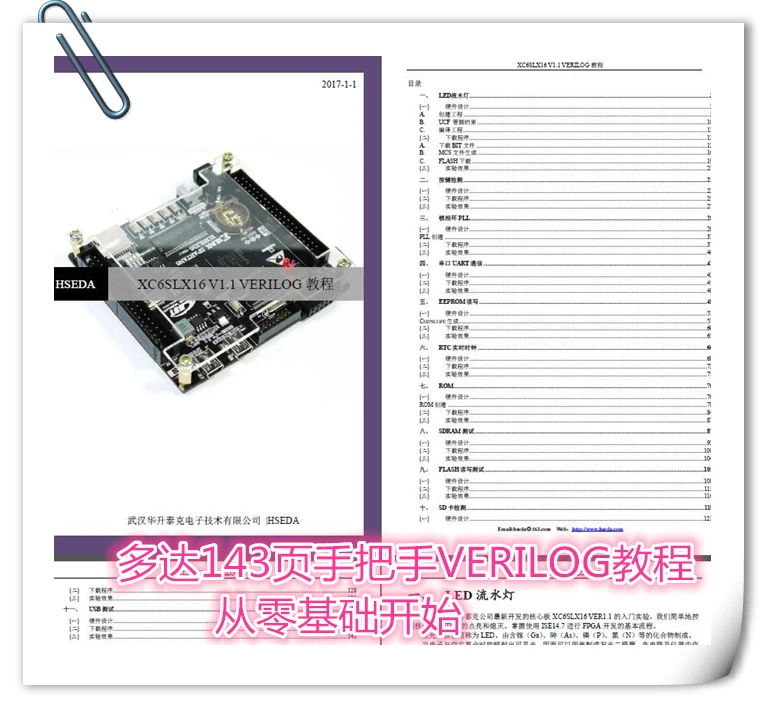

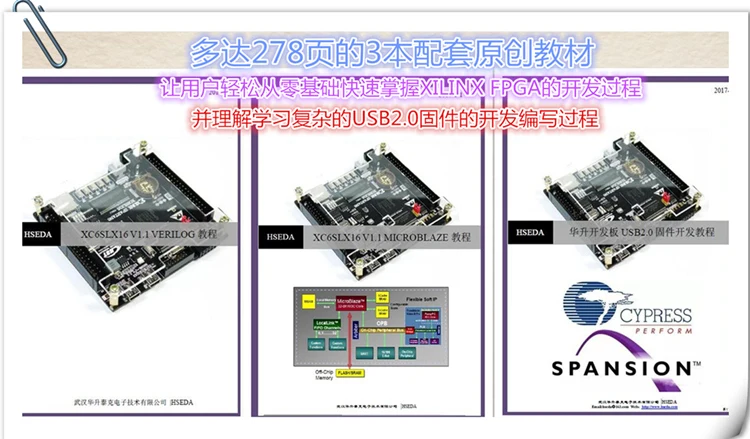

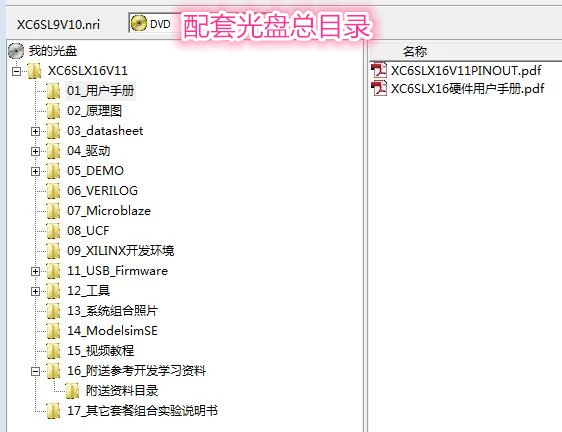

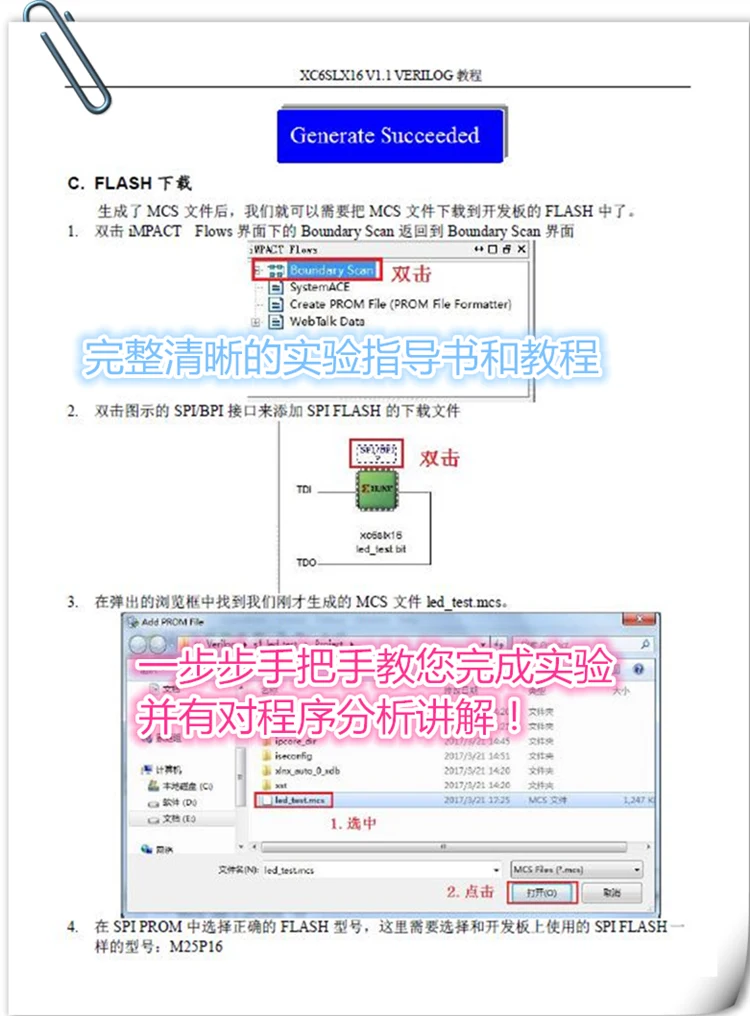

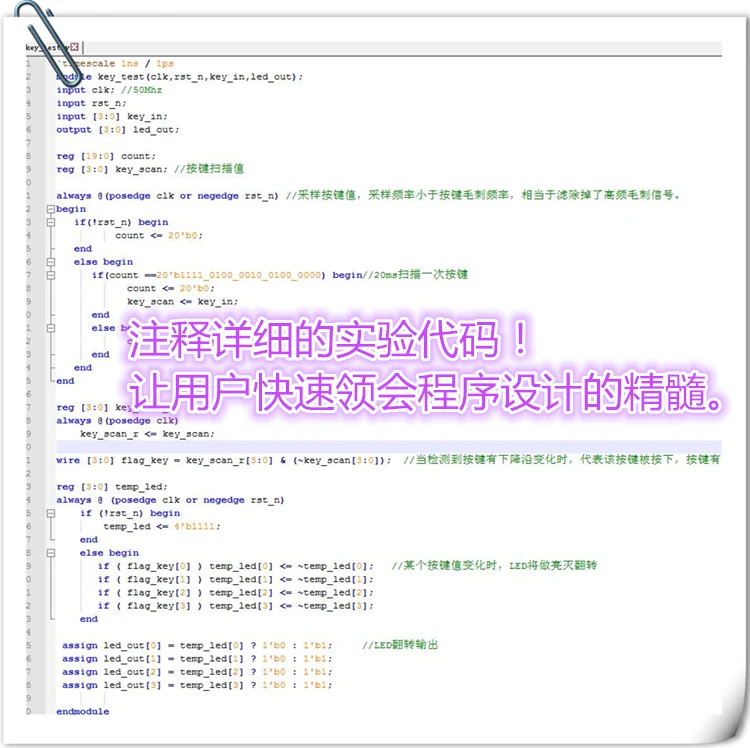

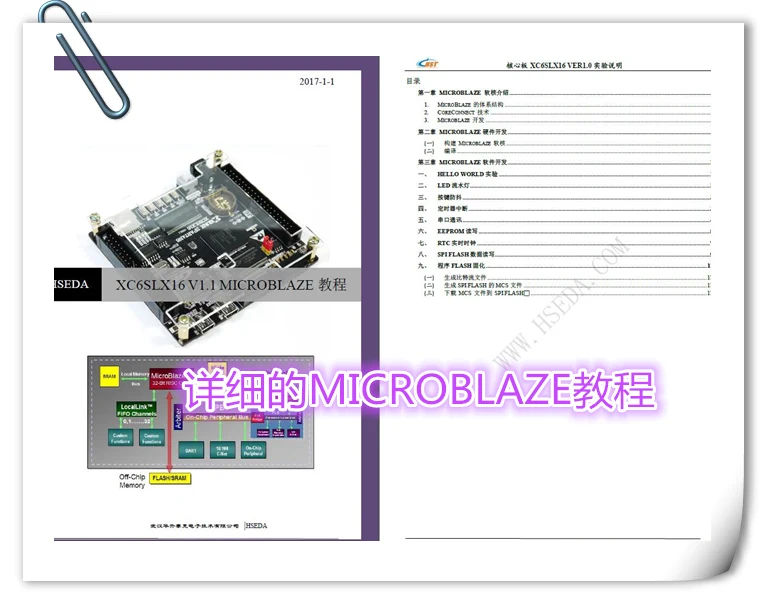

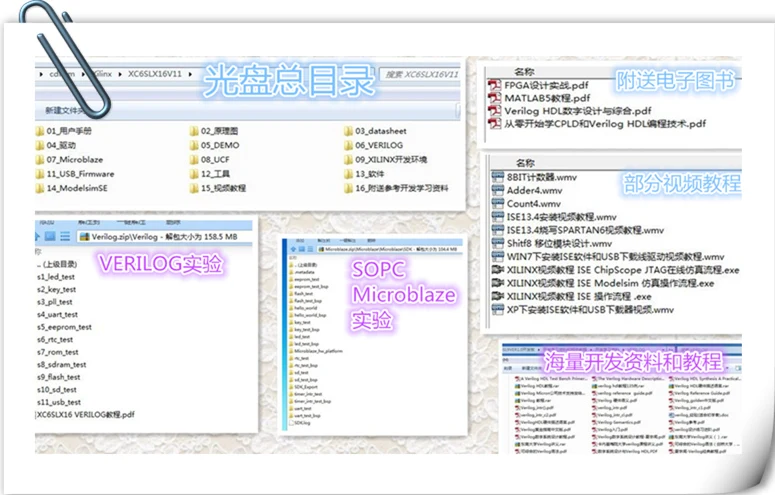

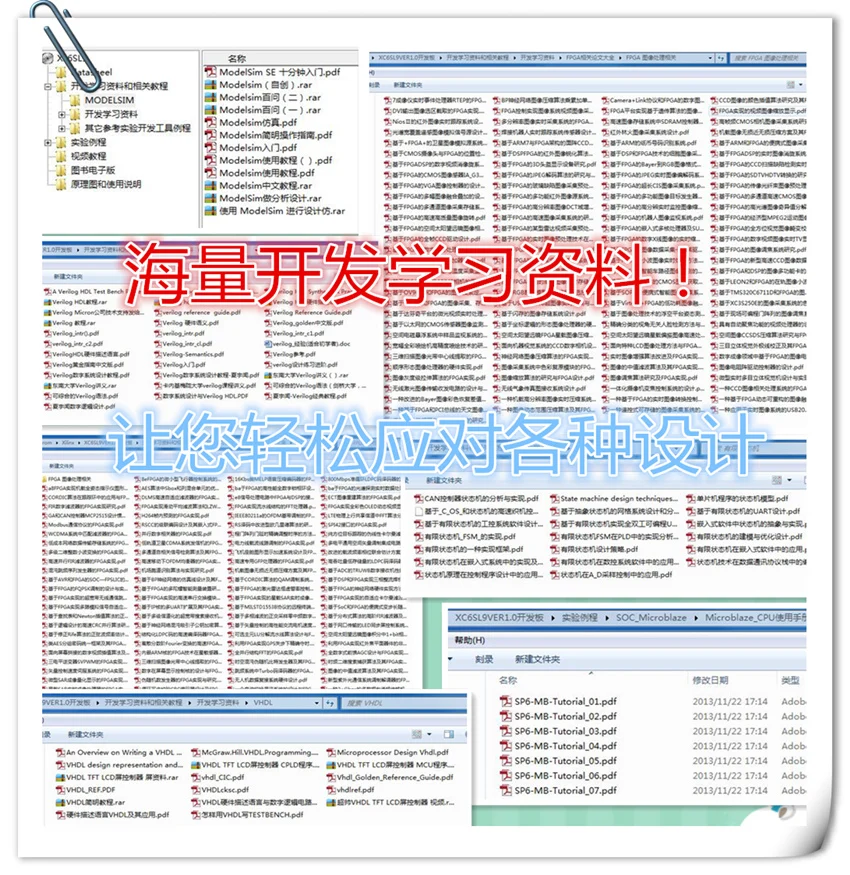

\ Среда разработки: полностью функциональная треснутая версия ISE 14,7 (только для изучения, пожалуйста, не используйте в коммерческих целях) \ \ Предоставляется схема PDF на 100%, соответствующая физическим объектам. \ \ ISE с использованием видеоинструкции по \ \ XILINX Платформа USB кабель установка с помощью видео-учебники \ \ С большим количеством обучающих материалов, есть слишком много материалов, чтобы вы хотели его увидеть.

\



\

\

\



\



\

\

\

\

\

\

\



\

\



\

Список доставки (стандартная конфигурация)

XILINX XC6SLX16 V1.1 FPGA основная плата 1 блок OV7725 камеры: 2; Плата интерфейса двойной камеры 1 Шнур питания от USB до DC Мини USB 2,0 линия связи Медь колонка Отправить акриловый защитная пластина Поддержка данных и экспериментальной среды разработки (через SkyDrive для пользователей) Этот набор упаковок не содержит загрузчика.







=
