Очистка сточных вод/определение уровня резервуара для воды/автоматический

Очистка сточных вод/определение уровня резервуара для воды/автоматический

1.Краткое описание:

XKC-C352High и регулятор уровня жидкостиМожет иXCK-Y25БесконтактныйДатчик уровня жидкости может использоваться в сочетании с другими датчиками уровня жидкости, такими как поплавковые шары для реализации автоматического запуска насоса, когда уровень жидкости слишком низкий, и насос перестает работать автоматически, когда уровень жидкости достигает определенной высоты, Чтобы реализовать сигнал тревоги низкого уровня контейнера, когда уровень жидкости слишком низкий, и насос перестает работать автоматически, когда уровень жидкости достигает определенной высоты. Функция автоматического контроля уровня жидкости.Контроллер имеет сильную способность самопроверки и защиты и может остановить перекачку с насосами, обнаружить высокий перерасход и сверхурочную перекачку; диверсификация управления может управлять насосами вручную или автоматически; несколько режимов вывода, одна выходная мощность управления нагрузкой достаточно высокая.1600 WOne way alarm output control reachable.800WA реле обычно открытое и выходное, и оно также может общаться. 110vor220voutput. Контроллер полностью функциональный и подходит для многих применений.

Два.Характеристика:

1он обладает высокой совместимостью и может управляться с помощью различных датчиков уровня жидкости.

2. Обладает сильной защитой, с водонепроницаемой защитой от холостого хода насоса и обнаружением перерасхода воды. 4 часовая сверхурочная насосная сигнализация;

3 выход релейного узла может быть применен к разнообразному контролю нагрузки.

4он может управлять насосом в ручном или автоматическом режиме.

5 установка проста и удобна, а позиционирование винтов и установка также могут быть установлены в электрической рамке.

ТриЭлектрические параметры:

Модель

XKC-C352V2

Название

C352Automatic контроллер для высокого и низкого уровня жидкости

ВходНапряжение

Переменный ток100 В-220В, 50/60 Гц

Рабочее напряжение

DC12V

Рабочий ток

Рабочий ток ≤ 110 mAThe статический ток потребления ≤ 20 мА

Мощность нагрузки

1,6 KWThe далее (требуется перегрузка или трехфазные насосы переменного тока)

Сигнал тревоги

800 Вт(Резистивная нагрузка) Нормально открытый нормально закрытый выход

Выходной режим

Реле обычно открываются или закрываются. AC110V/220 Vtwo types2chose one output

Входной сигнал

Низкий входной сигнал индукции;

Высокая Индуктивная передача сигнала;

Напряжение интерфейса индуктора

12 В постоянного тока

Рабочая температура

-10 ~ 75 градусов по Цельсию

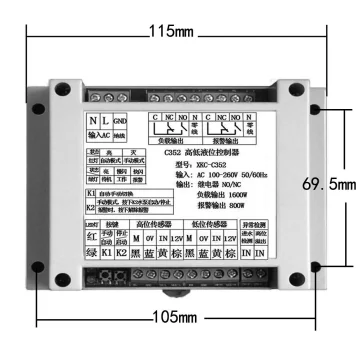

Размер формы

115*90*40

Входной сигнал и релейный выход соответствующая карта:

Входной сигнал

Выход нагрузки

Состояние сигнализации

Сигнал тревоги

Низкое положение0 высокий уровень 0

Нормально открытый, закрытый, нормально закрытый.

На основе доказательств

Кольцо

Низкое положение0 высокий уровень 1

Нормально открытый, закрытый, нормально закрытый.

Низкое положение1 высокий уровень 0

Нормально открытый, закрытый, нормально закрытый.

Высокая пропускная способность1

Нормально открытый, закрытый, нормально закрытый.

Низкое положение1 высокий уровень 1

Нормально открытый и закрытый, нормально закрытый.

Позвоните в полицейскийСостояние,Выход нагрузки: нормально открытый, нормально закрытый.

(Реле отключено, нагрузка отключена в защиту)

Низкое положение1 высокий уровень 0

Нормально открытый и закрытый, нормально закрытый.

Четыре,Введение основных функций:

1. Автоматический контроль уровня воды:Когда уровень воды ниже низкого индукционного датчика, насос автоматически включается, уровень воды поднимается до высокого уровня, и насос автоматически закрывается.

2. Защита сверхурочных насосов:Непрерывная Автоматическая перекачка exceeds5Hour, автоматический стоп-насос. Рабочий индикатор быстро мигает. K2Key стоп или автоматическая Задержка восстановления в режиме ожидания.

3. Ручное автоматическое переключение:Контроллер работает автоматически по умолчанию. K1Key может переключать режим работы, красный свет-автоматический режим, красный свет-ручной режим.

4. Бесконтактный Индуктивный зонд:Принимаются бесконтактные емкостные индукционные технологии и специальный чип индукционного управления. Зонд обладает долговечностью, сильной устойчивостью к помехам, чувствительной индукцией, не контактирует с жидкостью, не подвержен коррозии, безопасности, защите окружающей среды и загрязнению.

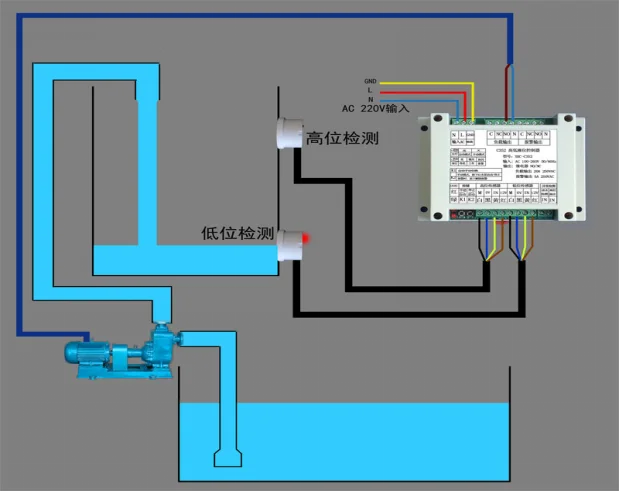

Схема установки и подключения:

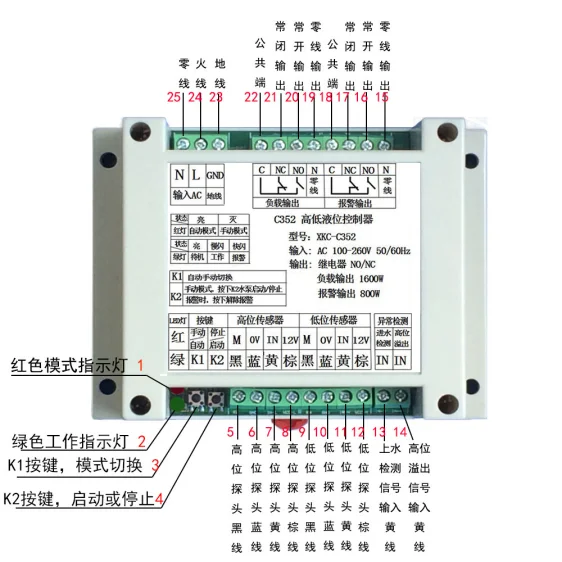

Схема проводки:
