Описание чипа A PCF8591 AD / DA
В PCF8591 представляет собой монолитно интегрированы, индивидуально, низкое энергопотребление, 8-битный CMOS система сбора и обработки данных устройства. PCF8591 имеет четыре аналоговых входа, один аналоговый выход и один последовательный интерфейс шины I2C. Три адресных контакта A0, A1 и A2 PCF8591 используется для аппаратного программирования адресов, что позволяет получить доступ к восьми устройствам PCF8591 на той же шине I2C без необходимости дополнительного оборудования. В PCF8591 устройства входного и выходного адреса, управления и передачи данных через двухсторонний автобус I2C к последовательной передаче.
PCF8591 основные показатели производительности:
★Одиночный источник питания
★PCF8591 диапазон рабочего напряжения 2,5 V-6V
★Низкий ток в режиме ожидания
Серийный вход/выход через шину I2C
PCF8591 предназначен для трех аппаратных адресных контактов
Частота дискретизации PCF8591 определяется скоростью шины I2C
★4 аналоговых входа могут быть запрограммированы как односторонние или дифференциальные входы
★Автоматический выбор инкрементного канала
★Диапазон аналогового напряжения PCF8591 от VSS до VDD
★PCF8591 встроенный трек и цепь удержания
★8-битный последовательного приближения аналого-цифрового преобразователя
★Коэффициент усиления DAC достигается одним аналоговым выходом

Два детских описания

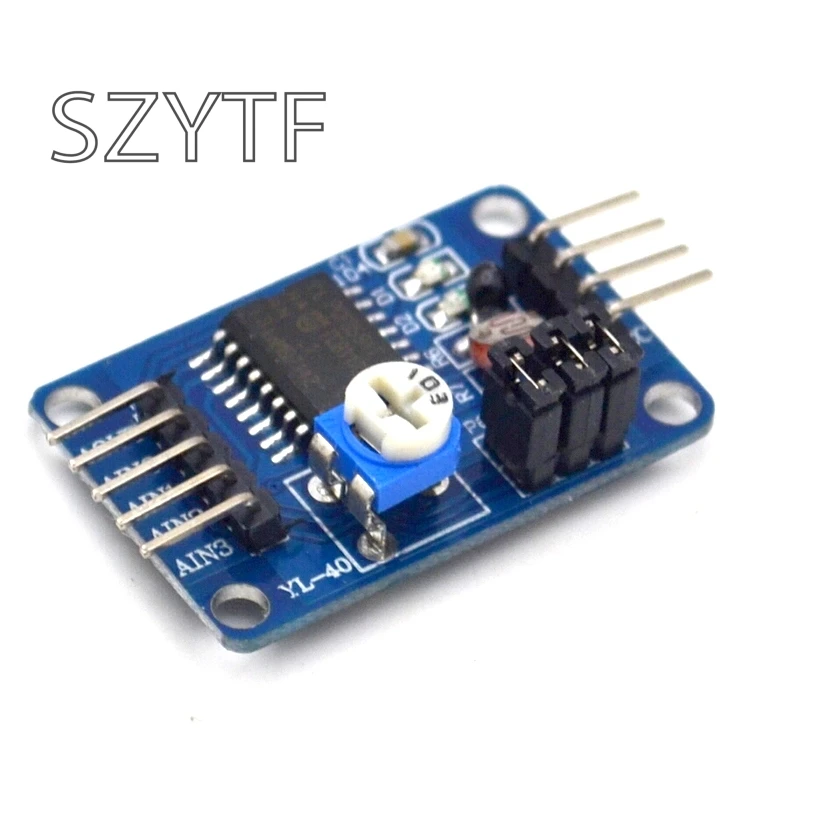

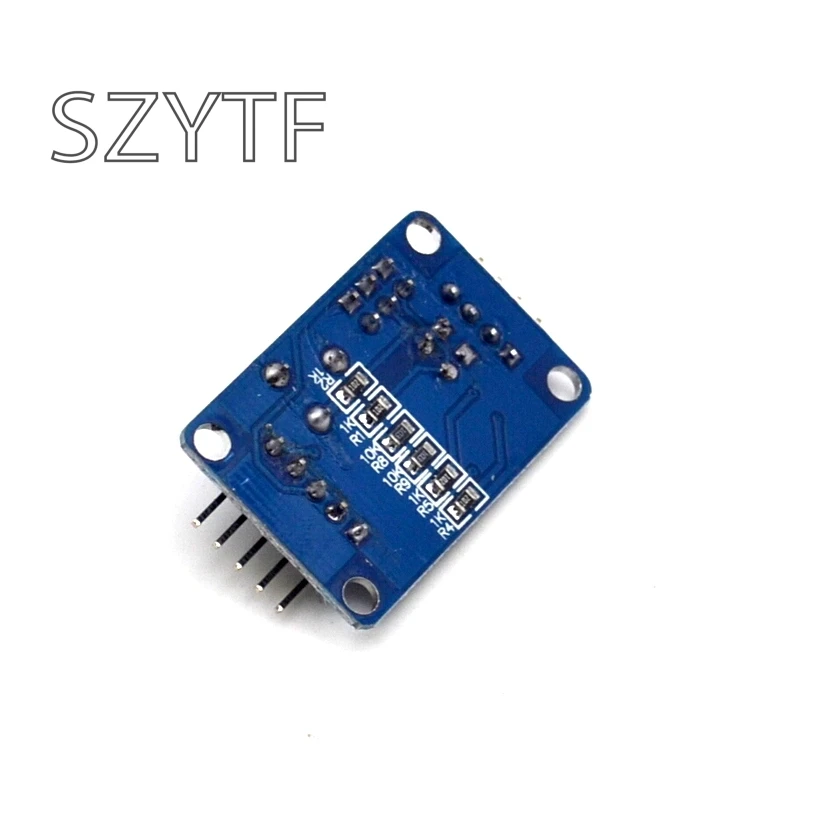

1 чип модуля с использованием PCF8951
2 модуль поддерживает внешние 4-канальный входного напряжения приобретения (диапазон входного напряжения 0-5v)
3 модуля интегрированный фоторезистор, окружающий светильник можно собрать с помощью AD точного значения
4 модуля интегрированный Термистор, может быть собран через AD точное значение температуры окружающей среды
5 встроенных модулей 1 0-5 в Ввод напряжения (через синий потенциометр для регулировки входного напряжения)
6 модулей с индикатором питания (индикатор горит при подаче питания к модулю)
7 Модуль с индикатором вывода DA, когда модуль выходной интерфейс DA достигает определенного значения, будет светильник на плате DA выходной индикатор, чем больше напряжение, чем больше яркость индикатора светильник;
8 модуль PCB размер: 3,6 см * 2,3 см
9 стандарта двухсторонняя плата, толщина 1,6 мм, красивый и щедрый раскладка клавиатуры, в окружении сквозное отверстие, отверстие: 3 мм, легко устанавливается

Описание интерфейса трех модулей
В левые и правые части модуля, соответственно, снаружи расширение 2-контактный разъем, соответственно, следующим образом:
Выходной интерфейс с Left AOUT chip DA
AINO чип аналоговый входной интерфейс 0
AIN1 чип аналоговый входной интерфейс 1
AIN2 чип аналоговый входной интерфейс 2
AIN3 чип аналоговый входной интерфейс 3
SCL IIC интерфейс часов справа, затем одноchip IO порт
SDA IIC цифровой интерфейс подключенный MCU IO порт
GND модуль к земле
VCC мощность интерфейс внешний 3,3 v-5v

Четыре модуля красные инструкции по короткому замыканию
Модуль a в общей сложности три красных короткого замыкания, соответственно, следующим образом:
P4 подключен к P4 короткого замыкания крышки, выберите термистор доступа цепи
P5 подключен к P5 короткого замыкания крышки, выберите Фоточувствительный резистор доступа цепи
P6 подключен к P6 короткого замыкания крышки, выберите 0-5V регулируемое напряжение доступа цепи
