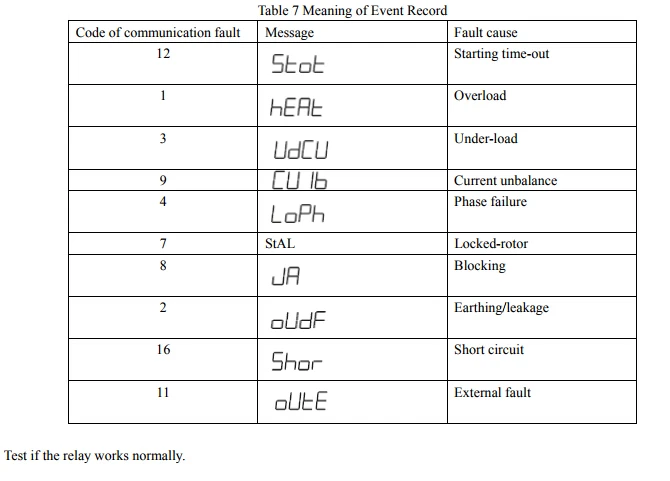

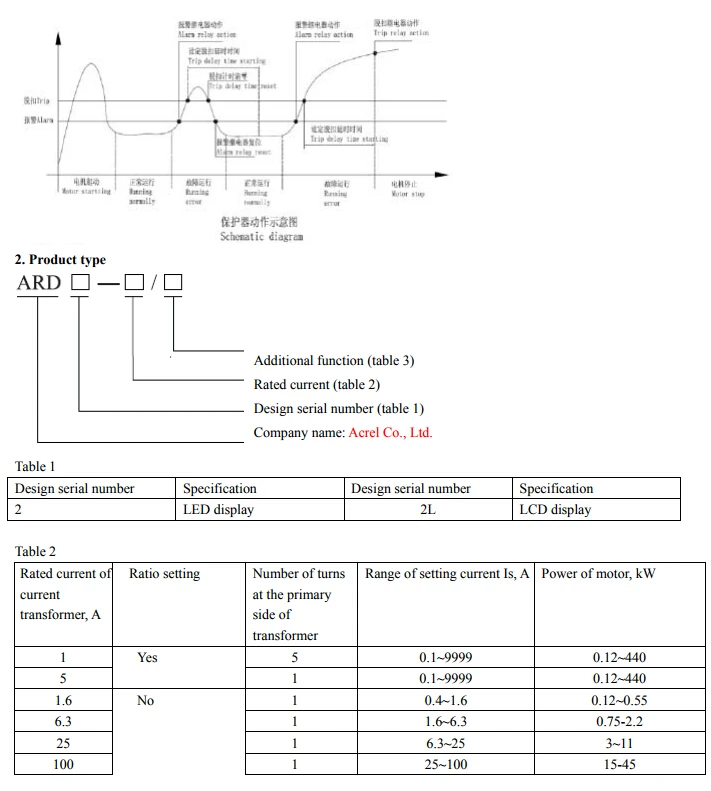

1. обзор Smart Motor Protector ARD2 Series (далее-защита) использует новейшие технологии с одним чипом и отличается сильной защитой от помех, стабильной и надежной работы, цифровизации, интеллекта и сетей. Защита может защитить двигатель от таймаута запуска, перегрузки, фазового выхода из строя, разбалансировки, подгрузки, утечки земли, блокировки, короткого замыкания, внешние ошибки и другие отклонения во время бега и обеспечить запись событий о неисправности SOE, чтобы помочь в ремонте находить причины. Применяется для угольных шахт, нефтехимической промышленности, металлургической промышленности, энергетики, судостроения, гражданского строительства и других отраслей. Он оснащен интерфейсом дистанционной связи RS485 и DC4-20mA аналоговым выходом, что удобно создавать сетевую систему вместе с такими машинами управления, как PLC и PC, для реализации удаленного мониторинга двигателя.

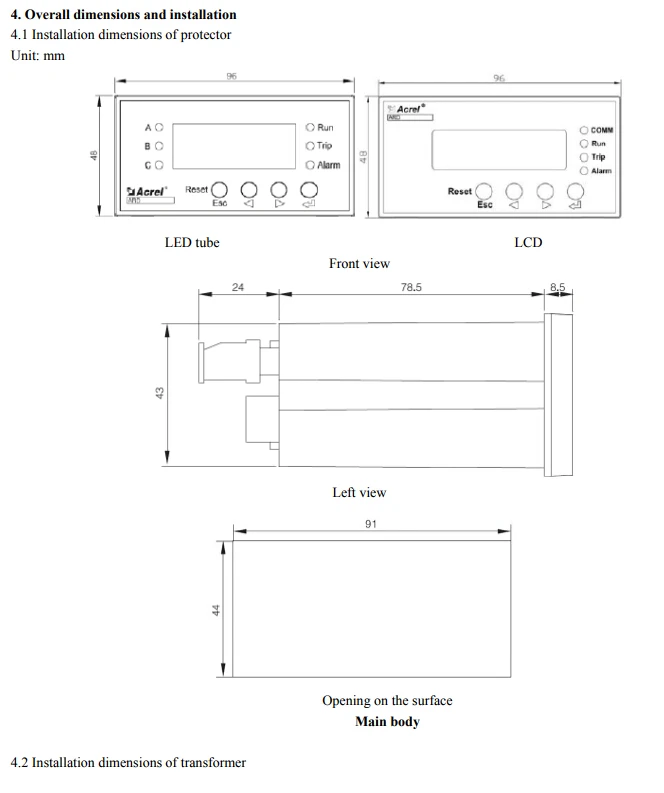

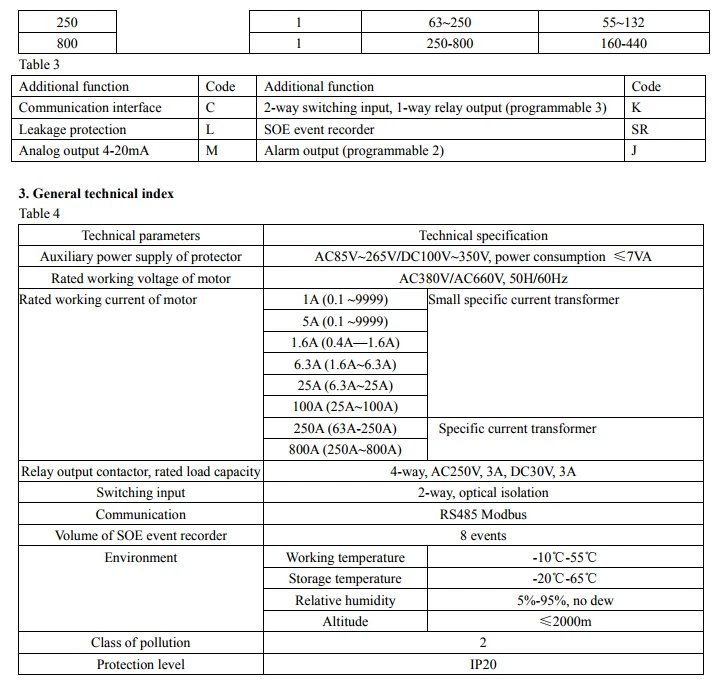

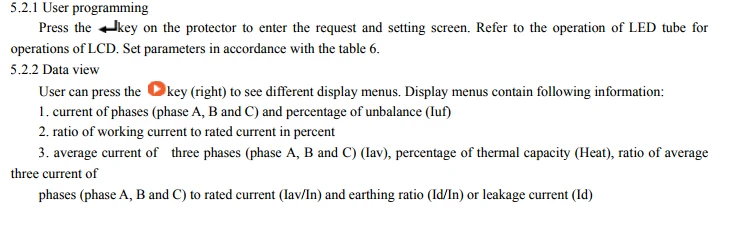

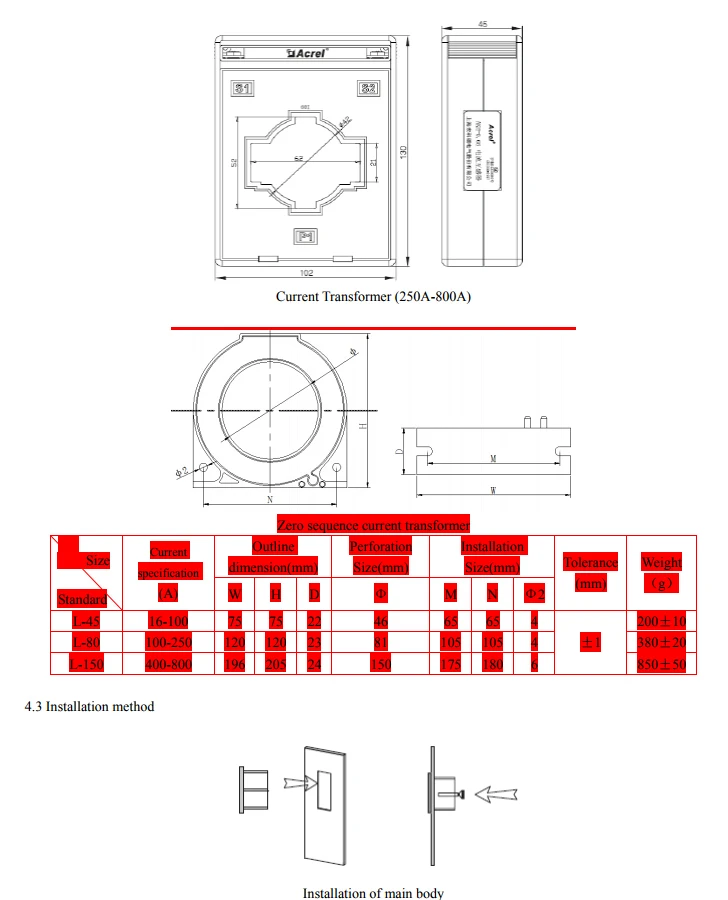

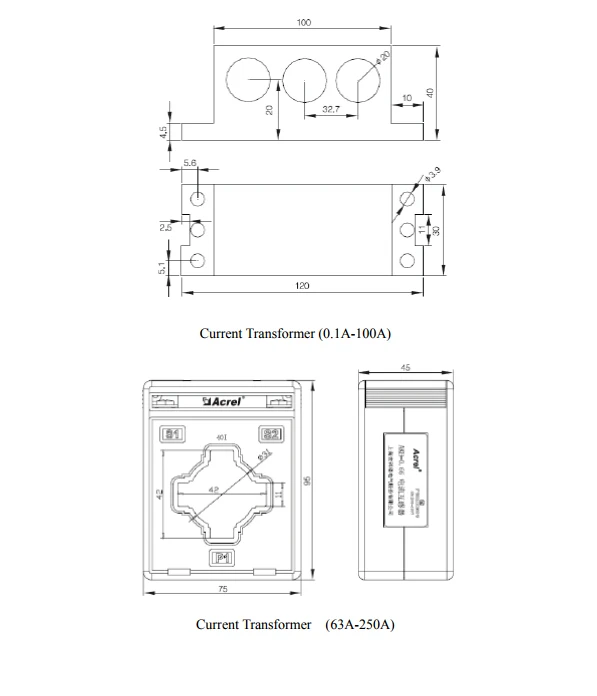

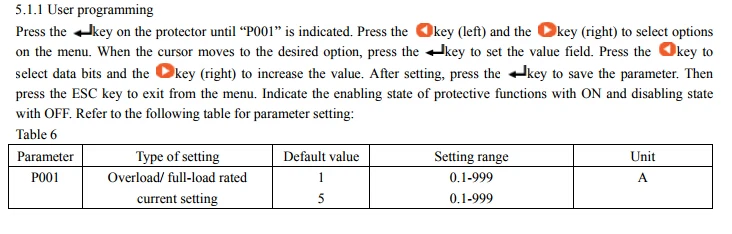

5. Отображение и программирование пользователя

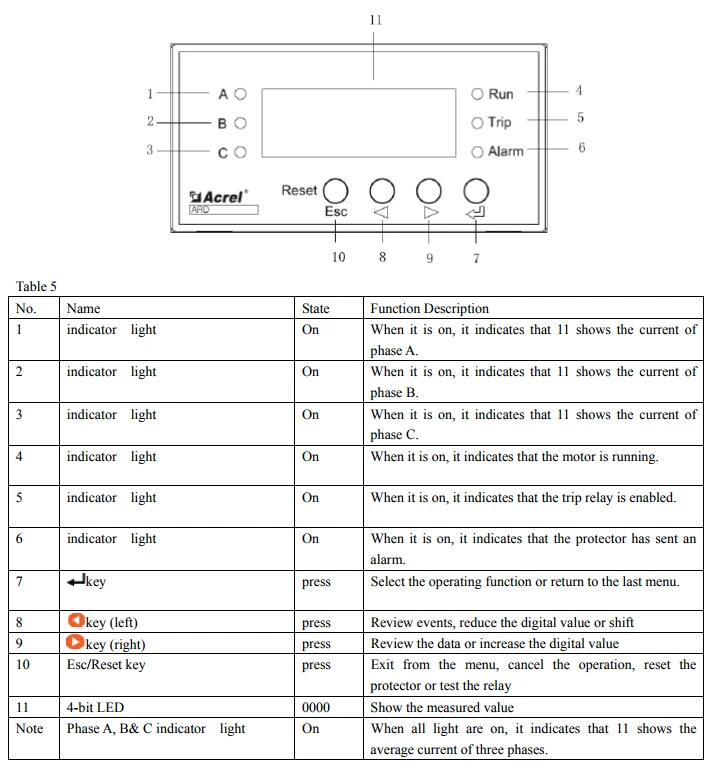

5,1 Описание светодиодного дисплея

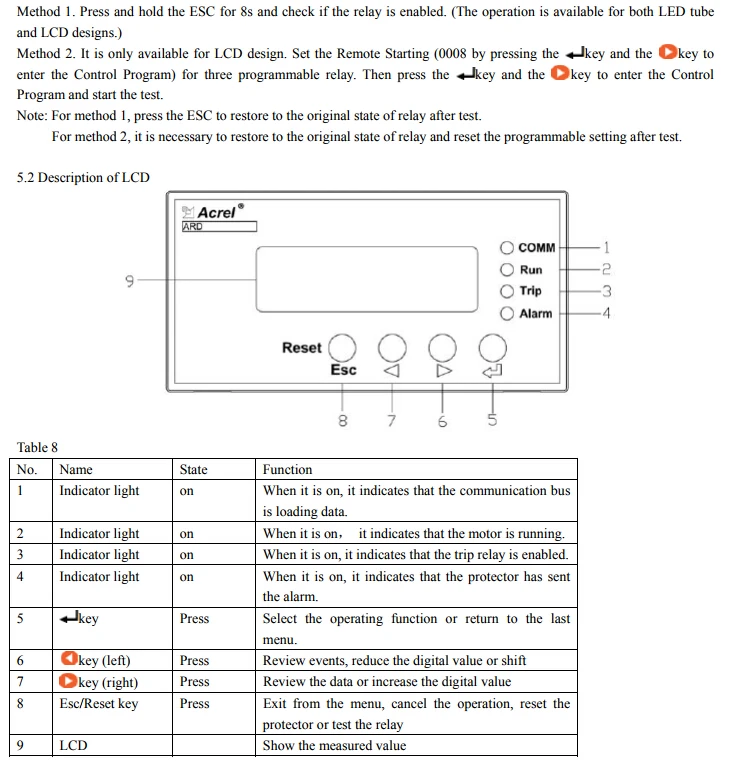

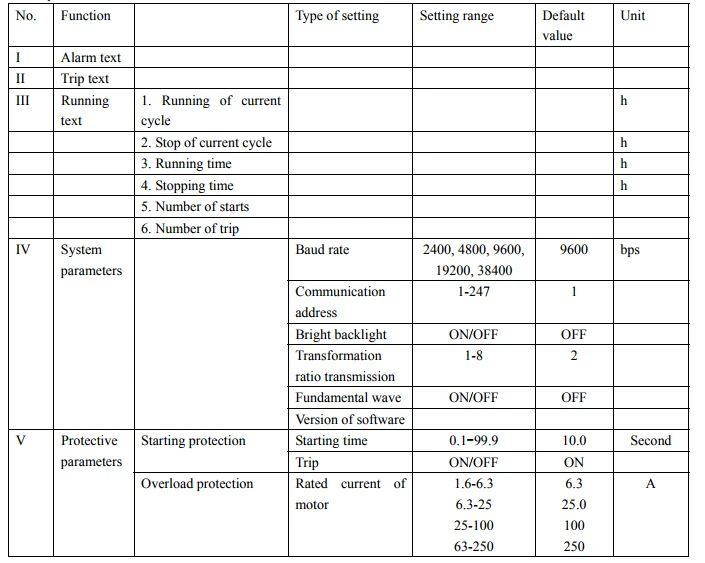

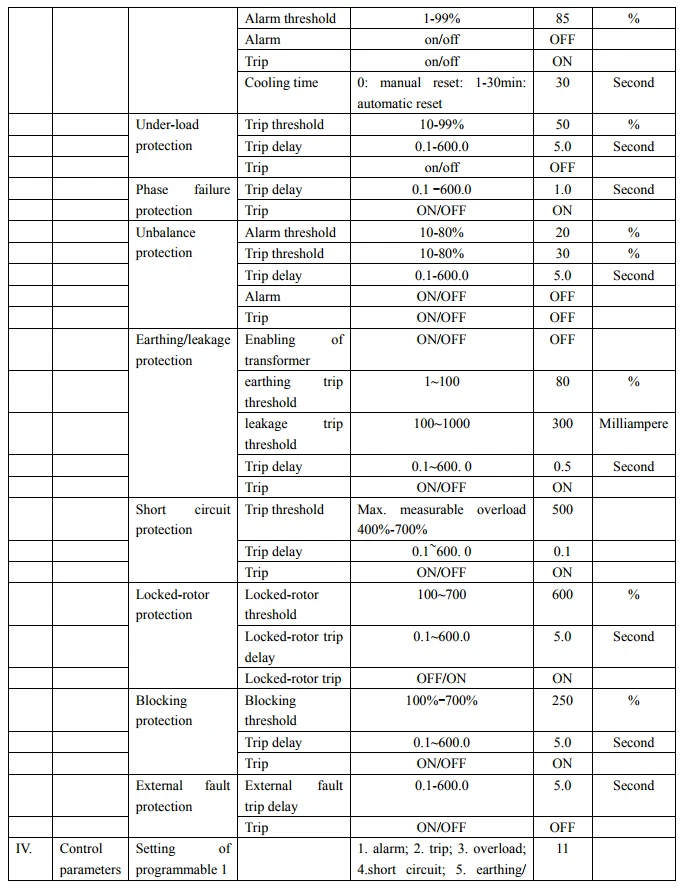

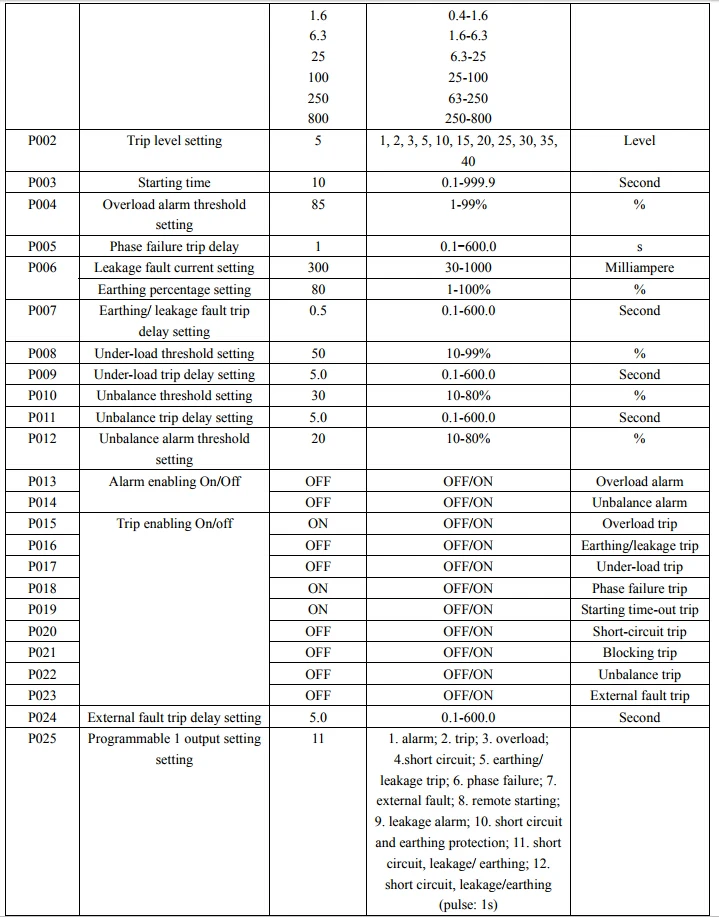

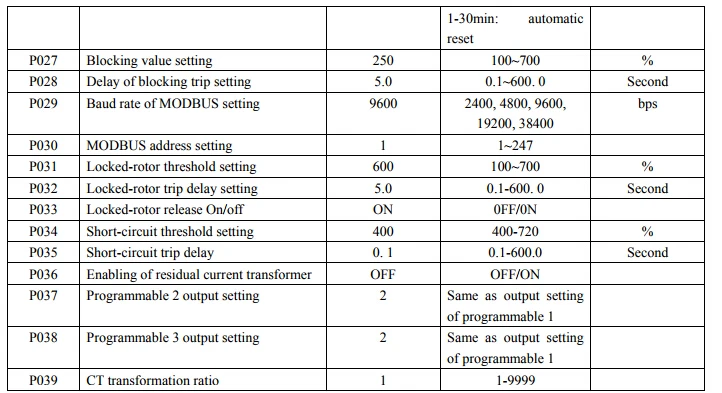

Параметры ЖК-дисплея:

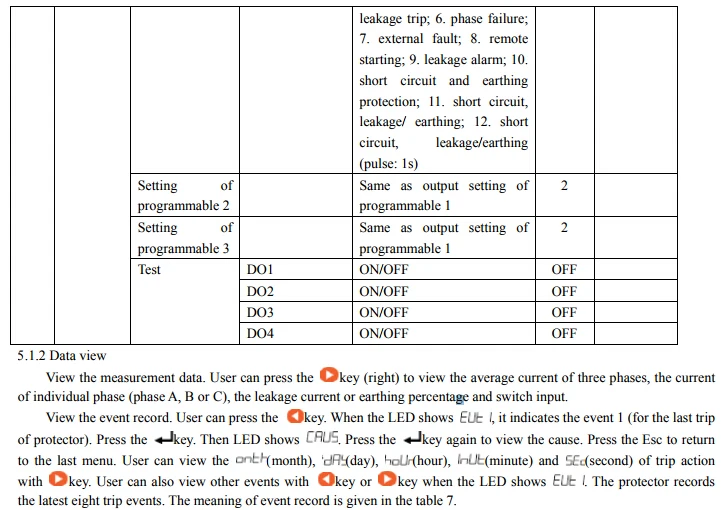

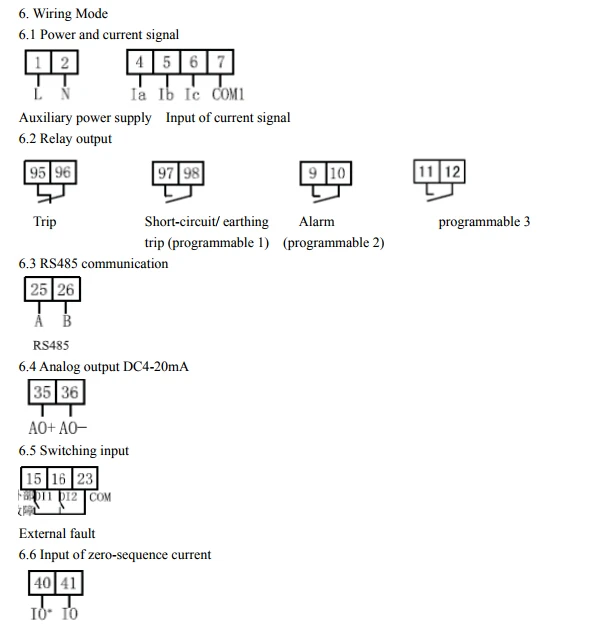

4. 2-way DI state 5. 4-полосный релейный выход: 1-trip; 2-короткое замыкание/заземление (программируемый 1) 3-будильник (программируемый 2); 4-programmable 3

7. Протокол передачи данных

7,1 обзор протокола связи защита двигателя ARD2 серии применяет протокол связи MODBUS-RTU. MODBUS определяет контрольный код, Последовательность данных и другие необходимые для конкретного обмена данными в деталях. Путем принятия соединения master-slave responder (полудуплексный) в одной линии связи, он передает сигналы в двух противоположных направлениях в одной и той же линии связи. Сигнал главного блока адресуется уникальному терминальному устройству (подчиненному блоку). Затем терминал отправляет сигнал подтверждения на Главный блок в противоположном направлении. MODBUS просто позволяет общаться между основным блоком (ПК, ПЛК и т. Д.) и терминальным блоком, кроме обмена данными между независимыми клеммными блоками. Таким образом, терминальные устройства не занимают линию связи после инициализации. Они просто отвечают на сигнал запроса, полученный от главного блока.

7.1.1 режим передачи принимает асинхронную передачу сигнала в байте. Сообщение информации между главного блока и ведомый блок представляет собой 11-битная формат включает в себя одну стартовый бит, восемь битов данных (отправить минимального бит в первую очередь), непаритетный контрольный бит и один стоп-бит.

7.1.2 формат рамки информации

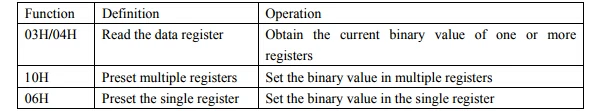

Код адреса. Он находится в передней части рамки и включает в себя один байт (8-битный двоичных кодов). Десятичная система колеблется от 0 до 255. Защита только использует диапазон от 1 до 247 и другие защищены. Эти биты идентифицируют адрес клеммного устройства, который Пользователь определяет для получения данных от подключенного главного блока. Адрес каждого терминала является эксклюзивным. За исключением адресного терминала, ни один терминал не ответит на запрос, включая адрес. Когда блок терминала отправляет ответ назад, данные адреса ответа позволяют главному устройству идентифицировать терминальный блок, общающийся с ним. Код функции. Код функции определяет функцию, выполняемую адресным терминалом. В следующей таблице перечислены функциональные коды этой серии, их значения и функции.

Поле данных. Он содержит данные, которые Клеммная установка требует для конкретной функции или данных, полученных, когда Клеммная единица отвечает запросу. Эти данные могут быть числовым значением, справочным адресом или настройкой. Например, код функции определяет регистр, и поле данных должно идентифицировать первый регистр и число считываемых данных. Встроенный адрес и данные зависят от типа и подчиненного устройства.

CRC код проверки. Ошибка-checking (CRC) поле занимает два байт включает в себя одну 16-бит бинарные значение. Значение CRC рассчитывается в блоке передачи и прикрепляется к рамке данных. Получатель будет повторно рассчитать значение CRC после получения и сравнить Расчетное значение CRC с полем CRC. Ошибка распознается, если два значения отличаются.

CRC генерируется в следующем процессе:

1. Предустановленных 0 FFFFH в 16-битный регистрации (все в 1) и определения таких регистр как CRC заказной почтой.

2. Выполните XOR операции для 8 бит в первом байте кадра данных и низкого байта в регистраторе CRC и сохраните результат в регистраторе CRC.

3. Переместите CRC зарегистрировать один бит вправо, заполните 0 наиболее значимых бит, переместите наименьшее значение и проведите тест.

4. Если наименьшее значение 0, повторите шаг 3 (следующий сдвиг). Если наименьшее значение 1, выполните операцию XOR для Регистра и настройки (0A001H).

5. Повторите шаг 3 и шаг 4 восемь раз, пока восемь бит не будут полностью обработаны.

6. Повторите шаг 2-5 для обработки следующих восьми бит до обработки всех байтов.

7. Окончательная стоимость в регистраторе CRC является значением CRC.

Кроме того, рассчитать CRC с заданной таблицей. Альтернативный метод Показывает Быстрый расчет. Однако это требует большой памяти. Для получения более подробной информации, пожалуйста, обратитесь к соответствующим данным.

7,2 краткое описание функционального кода

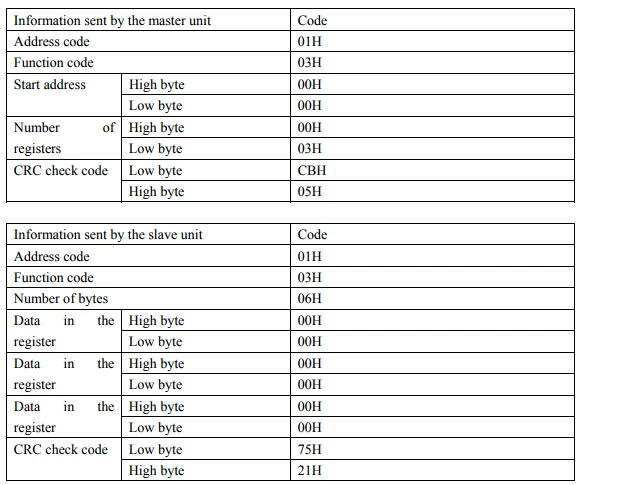

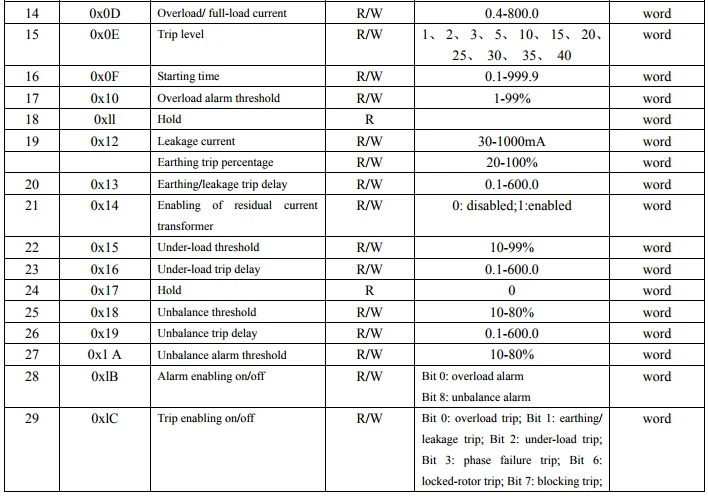

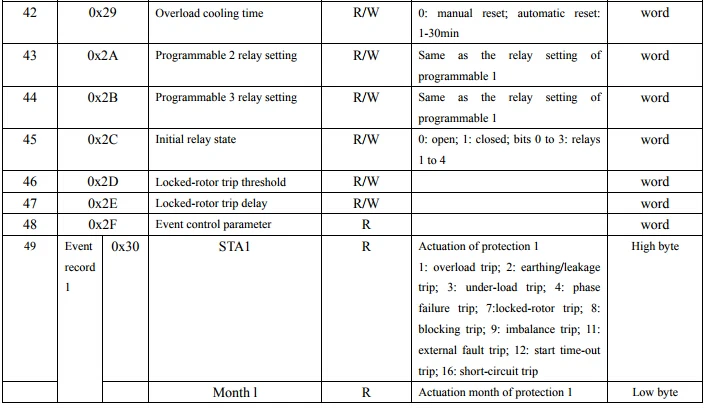

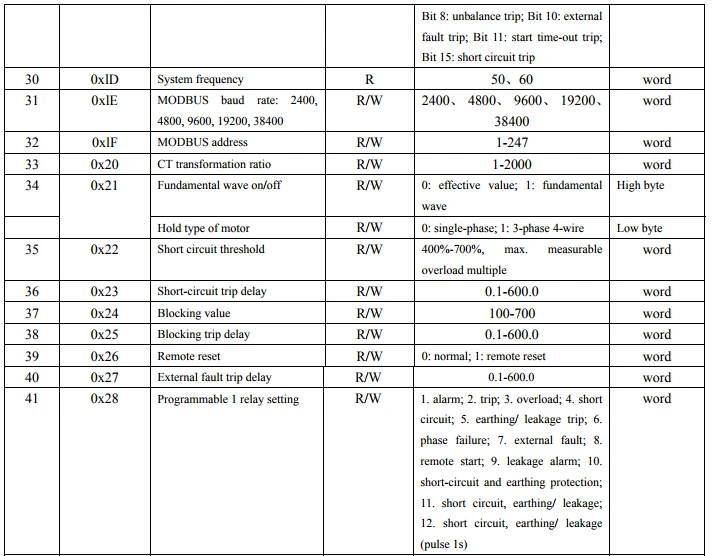

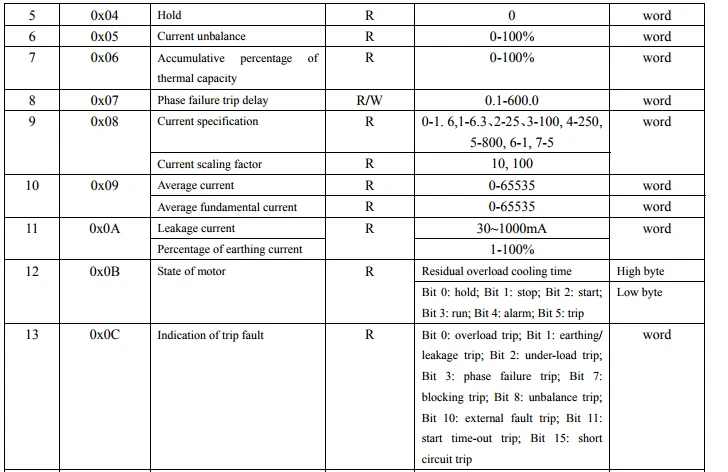

7.2.1 код функции 03 H или 04 H: Прочтите регистр

Это позволяет пользователю получать данные и системные параметры, полученные и записанные блоком. Хотя нет ограничений на количество данных, запрашиваемых основным блоком, количество данных не может превышать определенный диапазон адресов.

В следующем образе рабочий блок 01 считывает базовые данные L1, L2 и L3 (Каждый адрес занимает два байта в рамке данных). Адреса L1, L2 и L3 составляют 0000 H, 0001 H и 0002 H соответственно.

7.2.2 код функции 10 H: предустановка регистра

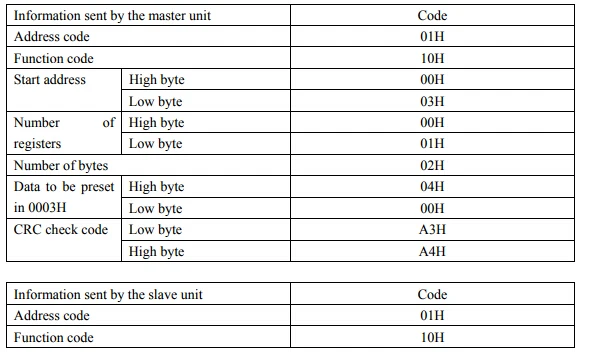

Код позволяет пользователю менять данные в нескольких регистрах. С кодом пользователь может задать параметры системы, состояние выхода реле и другие данные в протекторе. Основной блок позволяет предварительно установить восемь данных (16 байт) сразу. В следующем образе выходной переключатель DO3 задан для инструмента по адресу 01. Входное/выходное состояние переключателя указывает, что адрес регистра составляет 0003 ч, битов 0 и 1 соответствуют DI1 и DI2 и битов 8-11 соответствуют DO1-DO4.

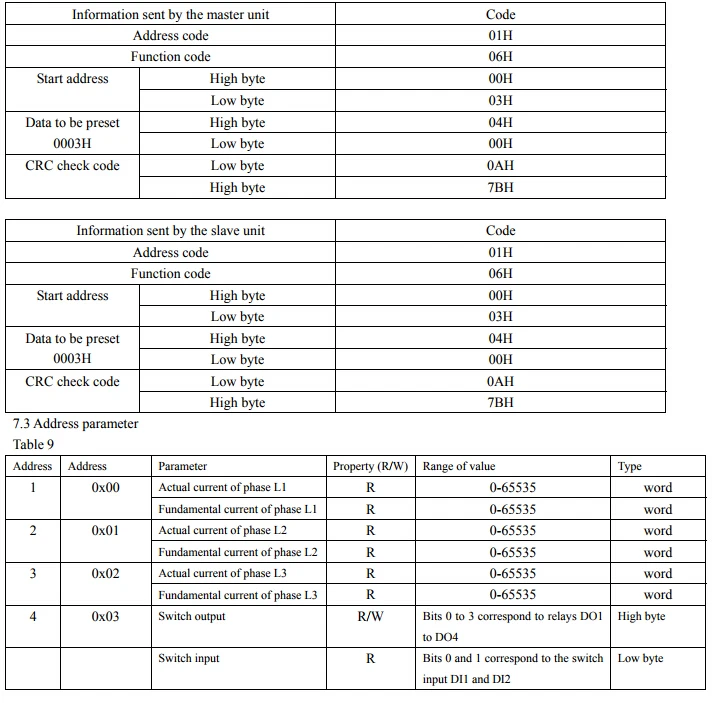

7.2.3 код функции 06 H: установка единого регистра

Код функции 06 H позволяет пользователю изменить информацию в одном регистр. Настройте параметры системы, выходное состояние переключателя и другие, связанные с системой с 06 H.

В следующем образе выходной переключатель DO3 задан для инструмента по адресу 01. Входное/выходное состояние переключателя указывает, что адрес регистра составляет 0003 ч, битов 0 и 1 соответствуют DI1 и DI2 и битов 8-11 соответствуют DO1-DO4.
