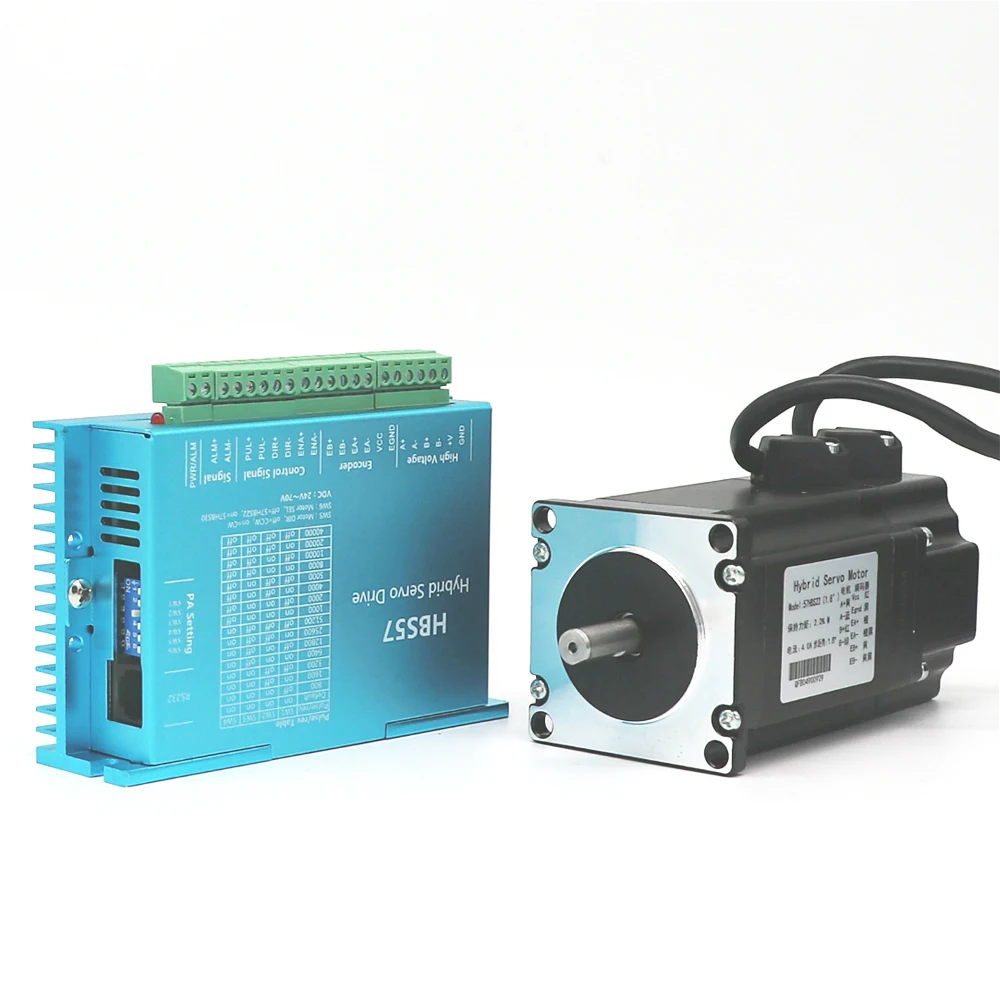

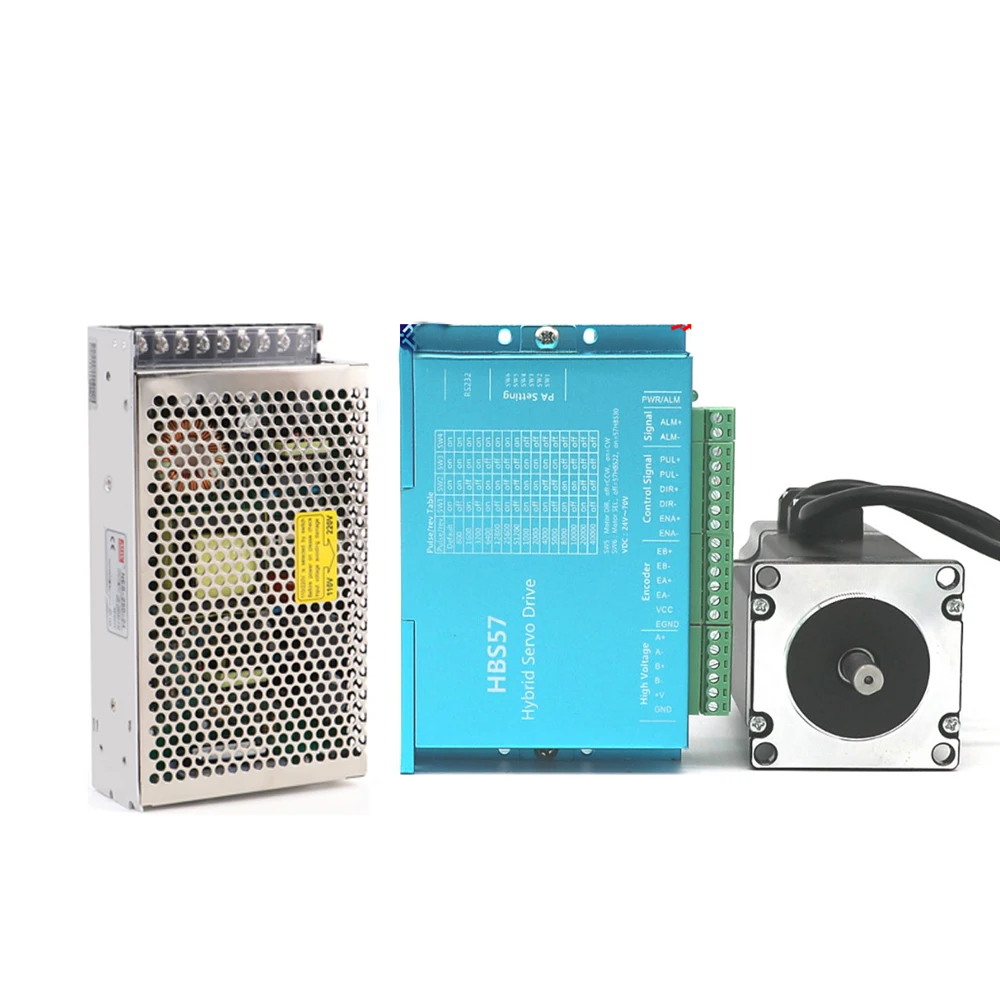

Nema23 комплект шагового двигателя с замкнутым циклом и источник питания с 3м кабелем энкодера + 3м кабелем двигателя постоянного тока 36В 2.2нм шаговый двигатель

1.ДоставкаСписок

1 шт.

Шаговый двигатель Close loop (с кабелем питания 118 дюймов)

1 шт.

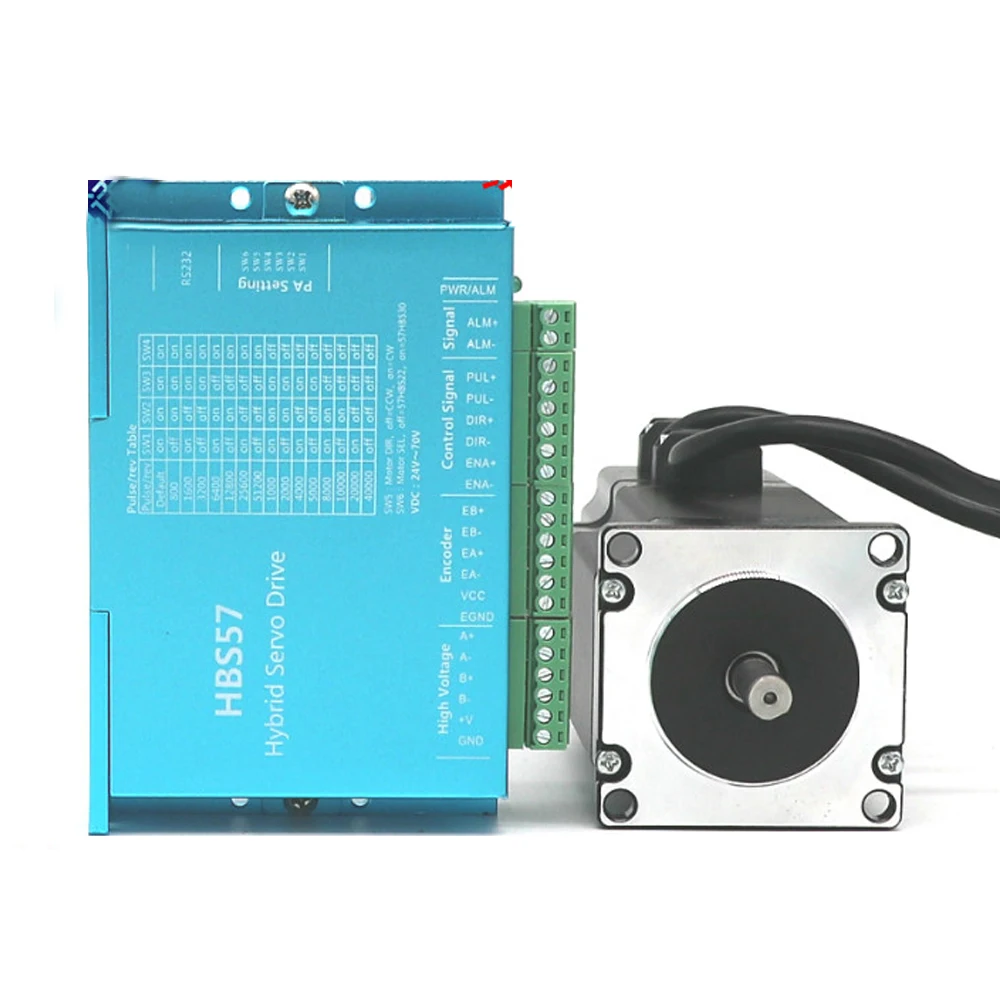

Шаговый привод Close loop

1 шт.

Источник питания 200 Вт

1 шт.

Кабель кодировщика (118 дюймов)

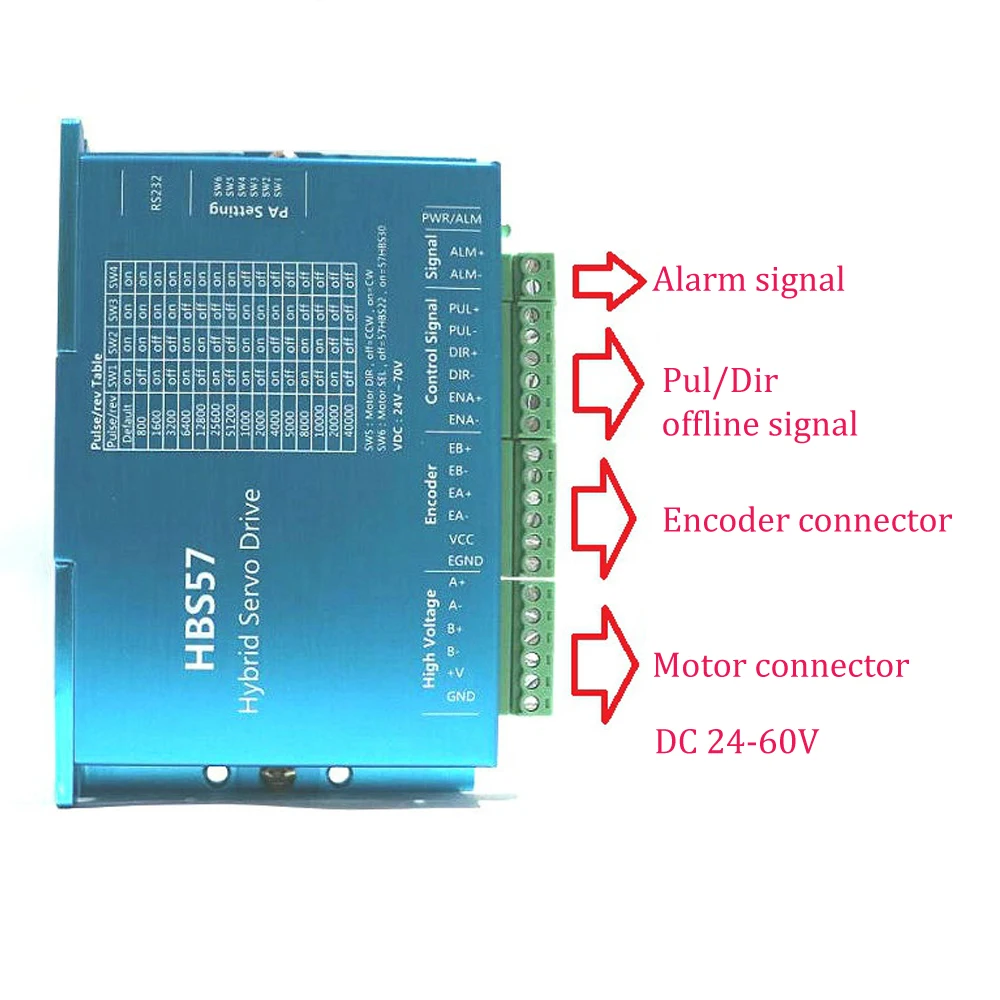

2. Характеристики привода и FEature

Тип

DSP замкнутый цикл векторного управления шаговый привод

Максимальный пиковый ток

5А

Частота импульсного отклика

200 кГц

Микро-шаговый драйвер

200 ~ 51200ppr

Напряжение

20 ~ 80 В переменного тока/DC30-110V

Защитная функция

Перенапряжение, перегрузки по току, ошибка отслеживания, защита от перегрева

Входной сигнал

Поддержка режимов PUL/DIR и CW/CCW (разница)

Совместимый сигнал 5 ~ 24 В (не нужен резистор)

Непрерывная перегрузка

Выход сигнала тревоги

Тип охлаждения

Воздушное охлаждение

Окружающая среда

Держите подальше от пыли, масла, коррозионного газа, высокой влажности и высокой вибрации

Температура применения

0 ~ 50 градусов Цельсия

Влажность

40-90% относительной влажности

Встряхивание

10 ~ 55 Гц/0,15 мм

Мин

Типичный

Макс.

Блок

Выходной ток

-

-

5

A

Входное напряжение

24

36

60

VDC

Ток логического сигнала

7

10

16

Ма

Частота импульсного ввода

-

200

-

КГц

Изоляционное напряжение

500

-

-

Mohm

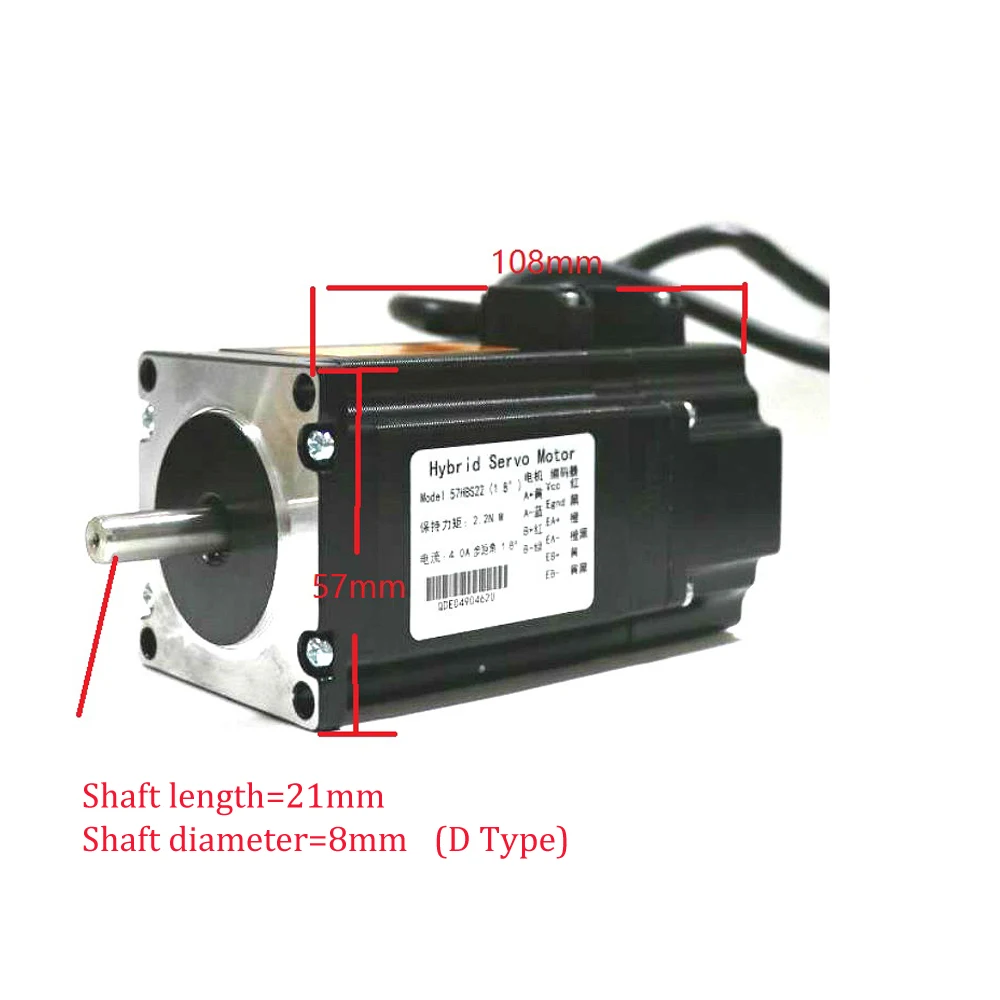

3. Технические характеристики двигателя и FEature

Угол шага

1,8 градусов +/-5%

Фаза

2 фазы

Номинальное напряжение

3,4 в

Номинальный ток

4A

Сопротивление

0,85 ом +/-10% (при 20 градусах Цельсия)

Индуктивность

2.0mH +/-20%/фаза

Удерживающий крутящий момент

2.2н. М

Изоляция

B

Инерция ротора

470 г. См2

Вес

1,1 кг

4. Источник питания

Модель

S-200-36

Вход

90-132VAC

180-264VAC

47-63 Гц

Выходная мощность постоянного тока

200 Вт

Выход

36VDC 5.9A

5. ADvantage

1. HBS57 использует усовершенствованный чип DSP управления двигателем и векторную технологию управления петлями.

2. Высокая точность управления и надежность, низкий уровень шума и небольшая вибрация, никаких шагов, чтобы потерять.

3. Когда двигатель постоянно перегружен, драйвер будет выводить сигнал тревоги вовремя, который имеет такую же надежность, как и Сервосистема переменного тока.

6.Преимущества для вас

(1) Нет необходимости в настройках сложных параметров, удобнее в использовании

(2) Отсутствие вибрации при остановке на высокой скорости, стабильная при остановке на нулевой скорости

(3) Очень Быстрое позиционное реагирование, особенно подходит для быстрого запуска на короткие расстояния

(4) 50% более низкая стоимость, более высокий крутящий момент и меньший размер установки по сравнению с сервоприводными системами

7. AПлощадь обработки

Подходит для всех видов оборудования и инструментов для автоматизации малого и среднего размера, таких как: гравировальный станок, машина для зачистки проводов, станок для резки, лазерный станок, плоттер, станок с ЧПУ, автоматическое сборочное оборудование, оборудование для электронной обработки, текстильное и швейное оборудование. Это особенно эффективно в приложениях, где Пользователи ожидают низкий уровень шума и высокую скорость.

8. Фото-шоу
