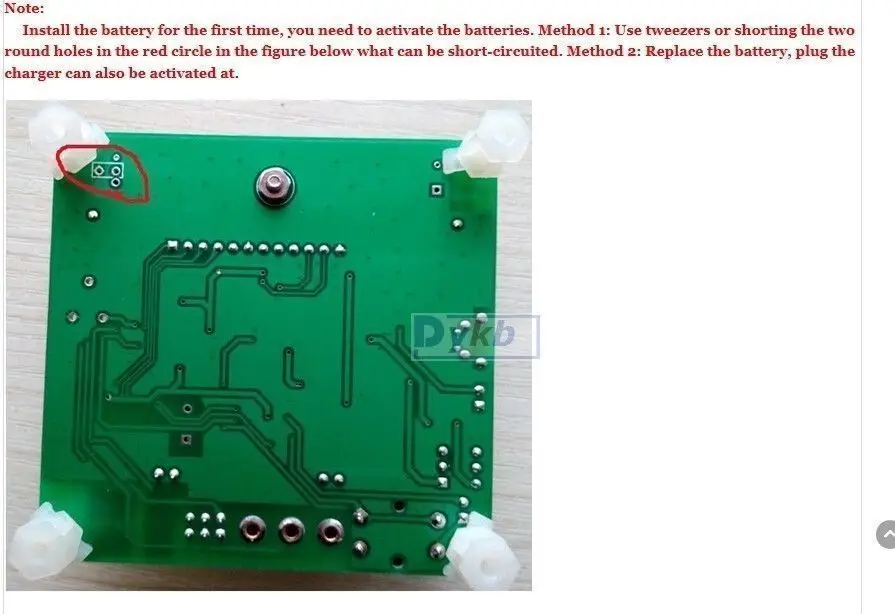

Тестер использует 3,7 V перезаряжаемая литиевая батарея (батарея модель: 14500) работает на какую-либо поверхность Портативный дизайн, но вы можете использовать T-MINIUSB розетку для зарядки аккумулятора и питания системы в течение длительного времени во внутреннем использовании более экономично и удобно, устраняет необходимость всегда подлежит замене батареи экономического вход!

Один ключ измерения операции, автоматическое отключение задержки. Ток выключения составляет всего 20 на, поддержка работы аккумулятора.

Автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канальный MOSFET, JFET FET, диоды, два диода, Тиристоры, резисторы, конденсаторы, индукторы. Определения штифта автоматического обнаружения.

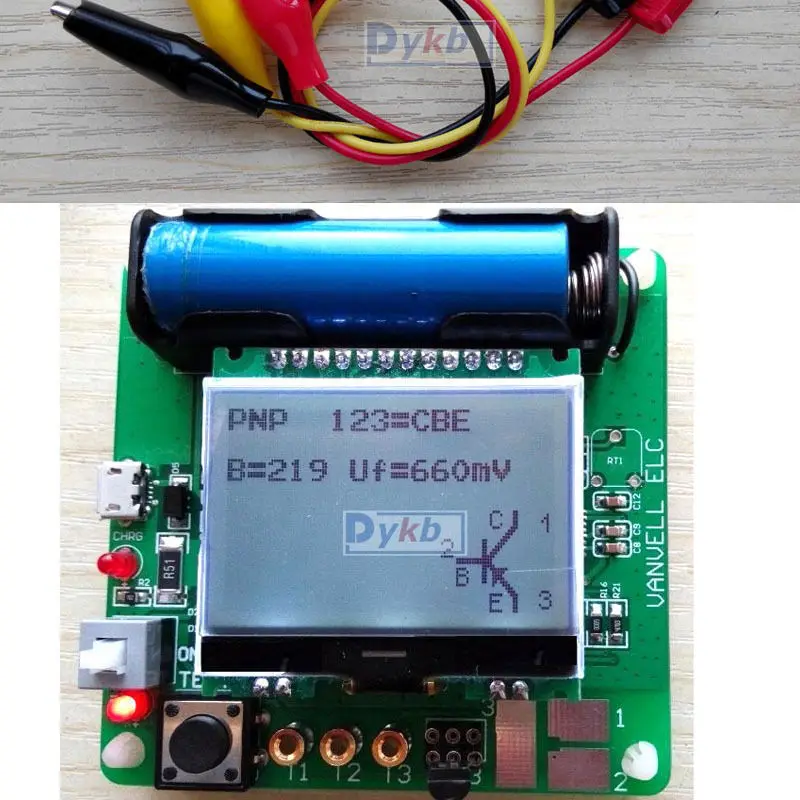

Измерения текущий коэффициент усиления (B) биполярного транзистора и включения напряжение эмиттер (Uf). Коэффициент усиления транзистора Дарлингтона может быть определен высоким пороговым напряжением и высоким током.

Может обнаруживать биполярные транзисторы и внутренние защитные диоды MOSFET и отображаться на экране.

Измерять пороговое напряжение и емкость Строб MOSFET.

Поддерживает два измерения сопротивления, потенциал может быть измерен. Если потенциометр, тактовая головка регулируется до самого конца, прибор для проверки транзистора не может отличить середину и Крайние точки ПИН-кода.

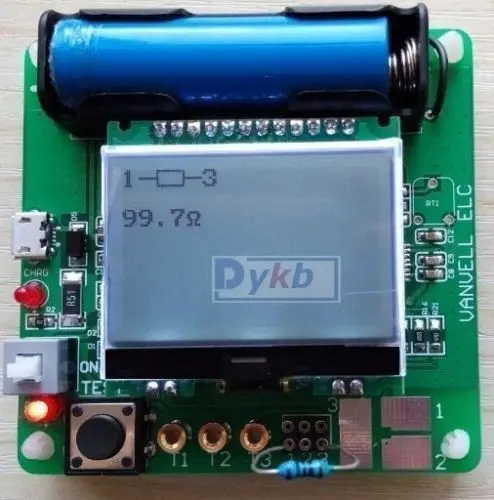

Измерение сопротивления Разрешение 0,1 Ом, максимальное значение 50 м Ом измерений.

Диапазон измерения емкости от 25pf до 100mF (100000 мкФ). Разрешение, но не более чем на 1 пФ, диапазон измерения индуктивности 0,01 MH-20H, в противном случае он будет отображаться как резистор, катушка индуктивности сопротивления постоянного тока если сумма вашего заказа превышает в том случае, если европейские 2100 также будет отображаться как резистор.

Он может обнаруживать 2 мкФ выше конденсатор с алюминиевой крышкой, эквивалентного последовательного сопротивления (ЭПС), разрешением 0,01 Ом. Эта функция является очень важным для обнаружения конденсатор с алюминиевой крышкой, производительности.

Он может отображать символы двух диодов в правильном направлении, также показывает падение напряжения вперед.

Светодиодный индикатор обнаружения перенапряжения диода выше, чем обычно. Два светодиода обнаружены как двойной диод. Одновременное Обнаружение светильник-светодиоды начнет мигать.

Время для каждого теста составляет около двух секунд, только большие измерения емкости и индуктивности займет долгое время.

Коррекция:

Короткая трехтестовая сторона, в тесте, экран подает шаг коррекции. При запросе отключения короткого конца времени калибровки три испытания будут продолжены, при запросе в 1-3 фут доступа 100nF конденсатор с течением времени, доступ к распределению После коррекции конденсаторов 1 мкФ программа автоматически войдет в следующий шаг. Коррекция до конца выполняет функцию повторного нагрева для завершения коррекции.



Основные параметры и использование:


1 с помощью микроконтроллера ATmega8, ATmega168 или ATmega328.

Результаты ЖК-дисплея 2x16 символов.

3 операции с одной кнопкой, автоматическое выключение.

4. Ток выключения только 20nA, поддержка работы батареи.

5 недорогой вариант без с украшением в виде кристаллов, автоматическое отключение. 1,05 k версия программного обеспечения ATmega168 или ATmega328 в спящем режиме, когда нет измерения, чтобы уменьшить потребление энергии.

6 автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канал MOSFET, JFET, диоды, двойной диод, тиристорный SCR.

7 автоматически определяет расположение штифта.

8 пороговое напряжение и коэффициент усиления тока эмиттерного соединения биполярных транзисторов измерений.

9. Транзистор Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления.

10 пар биполярных транзисторов, защита MOSFET диодное тестирование.

Пороговое напряжение и соотношение цена/качество 11 и емкость затвор-исток полевого транзистора по MOSFET измеряется.

12. Поддерживает два измерения сопротивления и символы показывают самые высокие четыре числа и единицы измерения. На обоих концах символа резистора показан подключенный к тестеру номер зонда (1-3). Таким образом, потенциал также может быть измерен. Если потенциометр, тактовая головка регулируется до самого конца, прибор для проверки транзистора не может отличить середину и Крайние точки ПИН-кода.

13 измерение сопротивления Разрешение 0,1 Ом, что является самым высоким показателем измеренное значение 50 м Ом.

14 может быть обнаружен и измерен конденсатором. Максимум четыре номера и единицы. Значения могут быть от 25pf (часы 8 МГц, часы 50pF @ 1 МГц) до 100mF. Разрешение до 1 pF (@ 8 МГц).

15 может быть больше, чем значение для 2 мкФ конденсатора эквивалентной серии сопротивления (ESR) измеренное значение емкости. Разрешение 0,01 Ом и двузначное цифровой дисплей. Для этой функции требуется не менее 16K Flash ATMEGA (ATmega168 или ATmega328).

16 может отображать символы двух диодов в правильном направлении. Кроме того, отображается падение переднего напряжения.

17 светодиодный индикатор обнаружения перенапряжения диода намного выше, чем обычно. Два светодиода обнаружены как двойной диод.

Зенеровский диод 18 может быть обнаружены, если обратное напряжение пробоя составляет менее 4,5 V. Это будет отображаться как два диода, может определяться только напряжением. Зонд вокруг символа диода одинаковый, в котором чехол, вы можете 700мв пороговое напряжение близко к истинному распознаванию диодного анода!

19 Если проверка более трех частей диодного типа, не удалось установить количество диодов другого сообщения. Это произойдет только в том случае, если диод подключен ко всем трем зондам и, по крайней мере, к одному диоду. В этом чехол следует подключить только два зонда и начать измерение снова, один за другим.

20 измеряет одно диодное значение обратной ёмкости. Биполярные транзисторы также могут измерять, если вы подключите основание и коллектор или излучатель.

21 нужно найти в информативных целях в полном объеме-мостового соединения.

25pf конденсаторы значения ниже 22 обычно не обнаруживаются, но с диодом параллельно или по крайней мере 25pf конденсатор параллельно. В этот чехол, вы имеете вычитать часть шунта постоянной ёмкости, универсальный конденсатор значения.

Резистор 23 Ом измеряет индуктивность менее 2100, если у вас есть по крайней мере 16K ATMEGA flash. Диапазон от 0: 01mH, чем 20H, но точность не очень хорошая. Результаты измерений показывают только один соединительный элемент.

24 теста, время доставки составляет около двух секунд, только постоянной ёмкости, универсальный конденсатор и индуктивности замеры займет больше времени.

25 программного обеспечения могут быть установлены для автоматического отключения питания, чтобы измерить количество раз раньше.

26 Встроенная функция самостоятельного тестирования с возможностью выбора частоты часов сигнала 50 Гц проверьте точность и подождите вызова (ATmega168 и ATmega328).

27 опциональное сопротивление и нулевая офсетная калибровка измерительного оборудования возможность самостоятельного тестирования выхода порта (ATmega168 и ATmega328). Нужен конденсатор 100nF до 20 мкФ, подключенный для компенсации Аналогового компаратора между контактами 1 и 3 смещенного напряжения. Это может уменьшить погрешность измерения 40 мкФ выше конденсатора. С тем же внутренним калибровочным конденсатором эталонное напряжение установлено для внутренней регулировки эталонного измерения коэффициента усиления ADC.
Если тестовый ток превышает ток удержания, тиристор и ТРИАК могут быть обнаружены. Но некоторый ток выше, чем полупроводниковый SCR и ТРИАК тестер может обеспечить пусковой ток. Доступный тестовый ток составляет всего около 6 мА! Обратите внимание, что все функции используются только для одночипной программной памяти как более ATmega168.

Посылка содержание
100% Фирменная Новинка
1 х M328 версия индуктора-конденсатора ESR Настольный Многофункциональный тестер

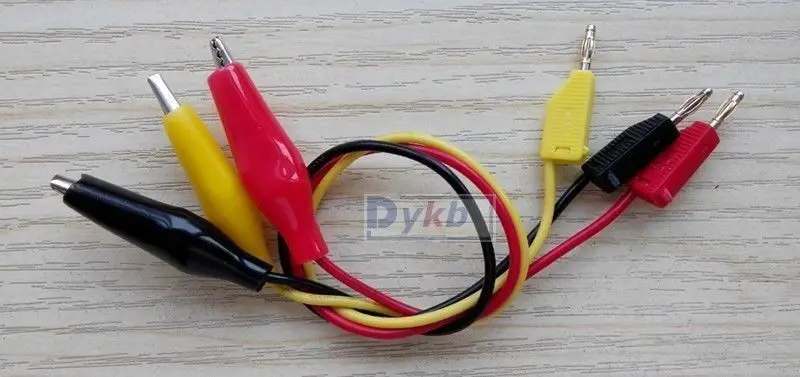

3x Высококачественная тестовая линия

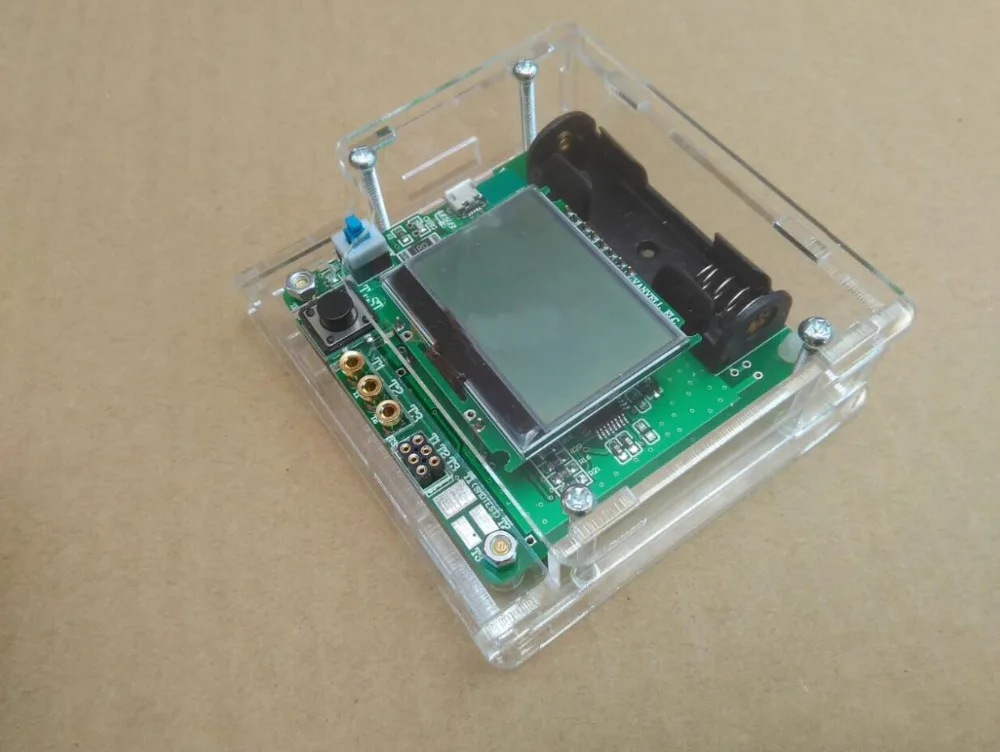

Чехол для DIY KIT

Батарейки не прилагаются
