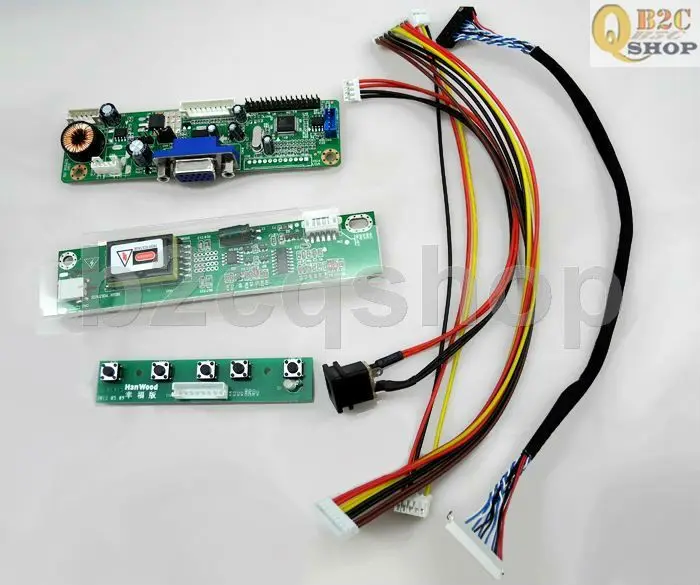

ЖК-плата контроллера DIY Kit VGA (RTD2270L) Инвертор драйвера LVDS-Turn LCD для 1600X900 M195RTN01.0

ЖК-плата контроллера DIY Kit VGA (RTD2270L) Инвертор драйвера LVDS-Turn LCD для 1600X900 M195RTN01.0

Набор для платы ЖК-контроллер (RTD2270L) с инвертором драйвера LVDS-Превратите ваш ЖК-дисплей в монитор

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения голой ЖК-панели ноутбука в Настольный/ПК-монитор. Это будет сюрпризом, что ваш голый ЖК-дисплей будет хорошим в использовании, и больше не будет пустой тратой. Комплект Plug & play, не требует пайки.


Размер платы ЖК-контроллера небольшой и компактный-30 мм x 110 мм.

Необходимые аксессуары для подключения ЖК-дисплея к настольному монитору:Плата ЖК-контроллера, инвертор, LVDS кабель, клавиатура, VGA кабель, адаптер питания. Если у вас уже есть кабель VGA и адаптер питания (12В, 4А), этот комплект-отличный выбор для вас, В противном случае в нашем магазине есть другие варианты, нажмите здесь.

Попробуйте, и вы получите отличный сюрприз!

Тогда вы собираетесь получить этот комплект?

   Важные шаги для обработки вашего заказа с помощью этого набора:

Шаг 1:Сначала проверьте номер модели вашего ЖК-дисплея.(Как правило, модель no. Можно найти на наклейке на задней части жк-панели. При необходимости разбирайте пластиковый корпус, и вы найдете наклейку). Если вы не уверены в номере модели, пожалуйста, свяжитесь с нами для получения помощи.

Шаг 2:Пожалуйста, проверьте, есть ли ваш номер ЖК-модели в нашем списке(Список находится в конце описания), Если ваш номер ЖК-модели находится в нашем списке, пожалуйста, предложите товар и оплатите его, иПожалуйста, не забудьте оставить нам номер вашей ЖК-модели.

Если вы не уверены, подходит ли этот комплект для вашего ЖК-дисплея или нет, пожалуйста, предоставьте нам ваш номер модели ЖК-панели. отправив нам сообщение ebay перед подачей заявки на этот товар, чтобы мы могли посоветовать правильный комплект для вашего ЖК-дисплея. Мы дадим вам ответ как можно скорееИ затем вы можете разместить заказ и оплатить его.

Шаг 3:Мы отправим посылку через HongKong Post как можно скорее после подтверждения оплаты. (Если вы предпочитаете экспресс-доставку, пожалуйста, свяжитесь с нами, чтобы оплатить дополнительную стоимость доставки перед оплатой.) Жду упаковки.

  Мы запишем соответствующую программу в панель ЖК-контроллера, чтобы соответствовать вашему ЖК-дисплею, поэтому этот комплект будет соответствовать одной очень определенной ЖК-панели или другим, которые имеют точно такую же спецификацию. Тем не менее, программист может помочь на различных LCDs, то есть изменить прошивку платы ЖК-контроллера самостоятельно. Имейте в виду, что различные кабели LVDS и инверторы будут необходимы для соответствия различным LCDs.

  1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, иначе вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки!

3.Мы постараемся сделать все возможное, чтобы подготовить правильный комплект для вас, например, написание соответствующей программы на плате контроллера, выбор подходящего кабеля LVDS и подходящего инвертора. Но так как у нас нет ЖК-дисплеяТочно так же, как у вас под рукой, мы можем просто проверить контроллер с нашим собственным ЖК-дисплеем. Для вашего, вам нужно проверить его самостоятельно, чтобы проверить, работает ли он хорошо или нет. Как вы знаете, на рынке так много LCDs с большим количеством разновидностей, иногда мы не можем обещать точную совместимость. Пожалуйста, рассмотрите это перед подачей заявки! Однако мы достигли большого успеха в подготовке комплекта для наших клиентов в реальном магазине. Так почему бы не попробовать получить сюрприз!

4. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

5. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. При возникновении любых проблем, пожалуйста, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

Успешный пример (radicalboy_fr -- проект французского друга):

Инструкция для подключения платы контроллера к ЖК-дисплею:

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и LVDS кабель к ЖК-панели.

3. Подключите плату контроллера к ПК с помощью кабеля VGA.

4. Входная мощность 12В, 4А.

 Упаковка включает:

Добро пожаловать, чтобы настроить свой собственный комплект!
