Тип 1: версия медленной зарядки 5 в 1 А

Тип 2: версия для быстрой зарядки 5 В, 1 А

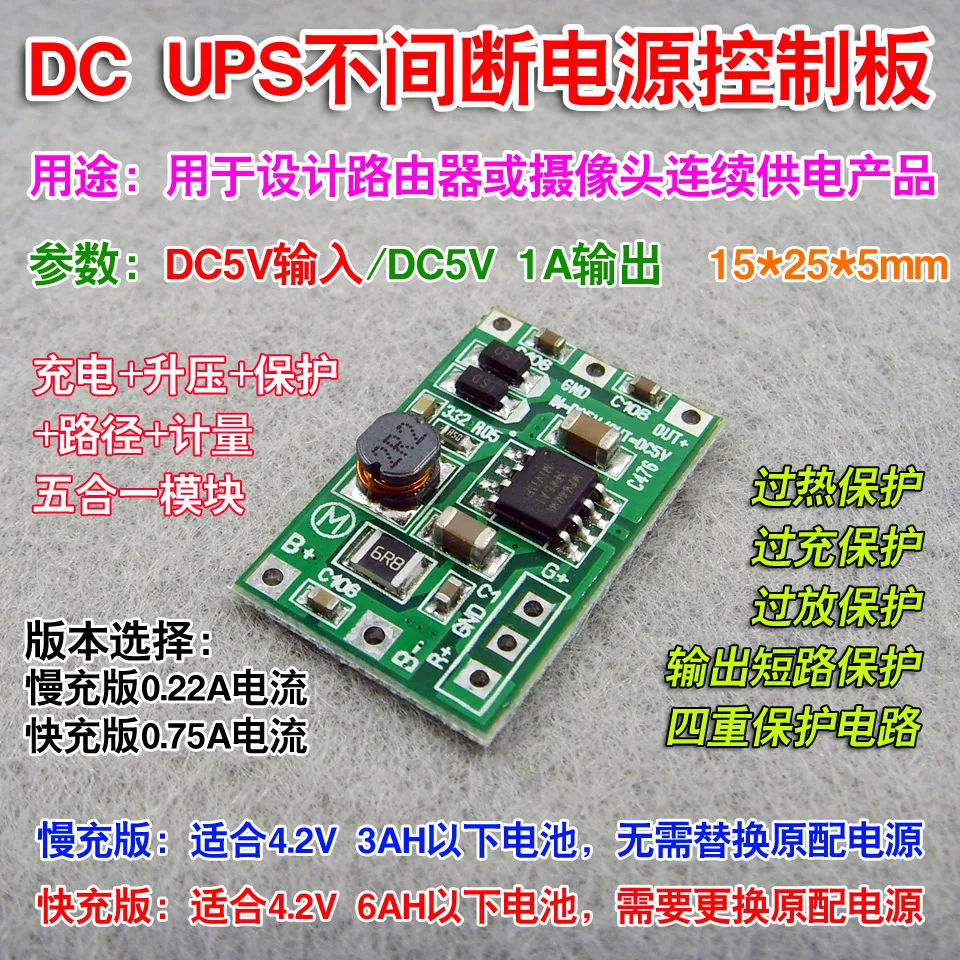

Материнская плата управления источником бесперебойного питания UPS, 5 в постоянного тока, 1 А, предназначена для роутеров, переключателей и другого сетевого оборудования или камер наблюдения 5 В для непрерывного питания, верхний предел может непрерывно выводить ток 1 А, нагрузка выше А или короткое замыкание на выходе при автоматическом отключении, после удаления автоматического восстановления, многократная зарядка, Короткое замыкание, разряд, защита благодаря плану продукции Ji Shi Hui может широко использоваться в сборке и производстве бесперебойного источника питания маршрутизатора. У него версия медленной зарядки и версия быстрой зарядки. (версия V1.0, это продукт первого поколения).

==============================================

Совет: продукт состоит из двух вариантов.Первый-версия медленной зарядки, а предел зарядного тока составляет А.Поддерживает оригинальный распределительный источник общего роутера 5 в 4,2 а, не требует замены оригинального источника распределения клиенту, экономит расходы, литиевые батареи должны быть оснащены 3000 В, мАч ниже, В противном случае не устраивает зарядку или не часто затемнение может привести к увеличению емкости аккумулятора.Другая версия-версия для быстрой зарядки с ограничением зарядного тока 0,75 А.Для привода требуется питание 5 В, 2 А или более. Может быть опасно использовать питание менее 5 В, 2 А. Аккумулятор поддерживает менее 4,2 в, 6000 мАч. Подходит для длительного вождения целевого оборудования.

Новый совет: версия с медленной зарядкой поддерживает адаптер питания 5 В,-5 В, 4 а или больше, для быстрой зарядки требуется адаптер 5 В, 2 А или больше!

Внимание: статическое электричество будет генерироваться во время транспортировки, что легко приведет к току утечки чипа. При подключении аккумулятора цепь автоматически устраняет статическое электричество. Поэтому, когда аккумулятор не подключен, не рекомендуется включать питание!(Для регулировки зарядного тока используются по умолчанию 6R8 = 0,22 А, 10R = 0,14 А, 8R2 = 0,16 А, 7R5 = 0,18 А, 5R6 = 0,23 А, 4R7 = 0,27 А, для улучшения справочного тока: 0R = 0,68 А, 0.1R = 0.72A, 0.22R = 0.75A, 0.33R = 0.8A, 0.47R = 0.9A) Чем выше температура чипа, тем ниже зарядный ток! Точность тока 10-15%

==============================================

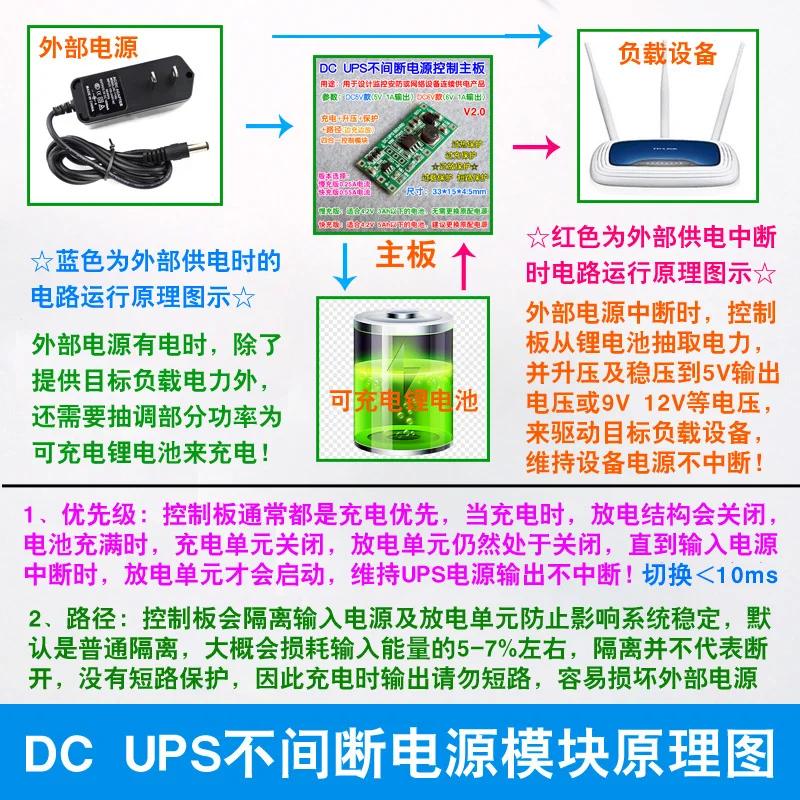

Высокоэффективная синхронная повышающая структура, эффективная мощность вождения, высокая теплотворная способность мала и может непрерывно выводить ток 5 в 1 А, выходную мощность в полном объеме, В дополнение к сборке источника бесперебойного питания 5 В UPS, а также к некоторым автоматизированным устройствам многолетнего источника питания, Как правило, номинальная мощность ниже 5 В, 2 а оборудование может быть очень хорошо управлять, включая сетевые приставки, мощные роутеры и так далее!

===============================================

Вопросы, требующие внимания при сборке продукта:

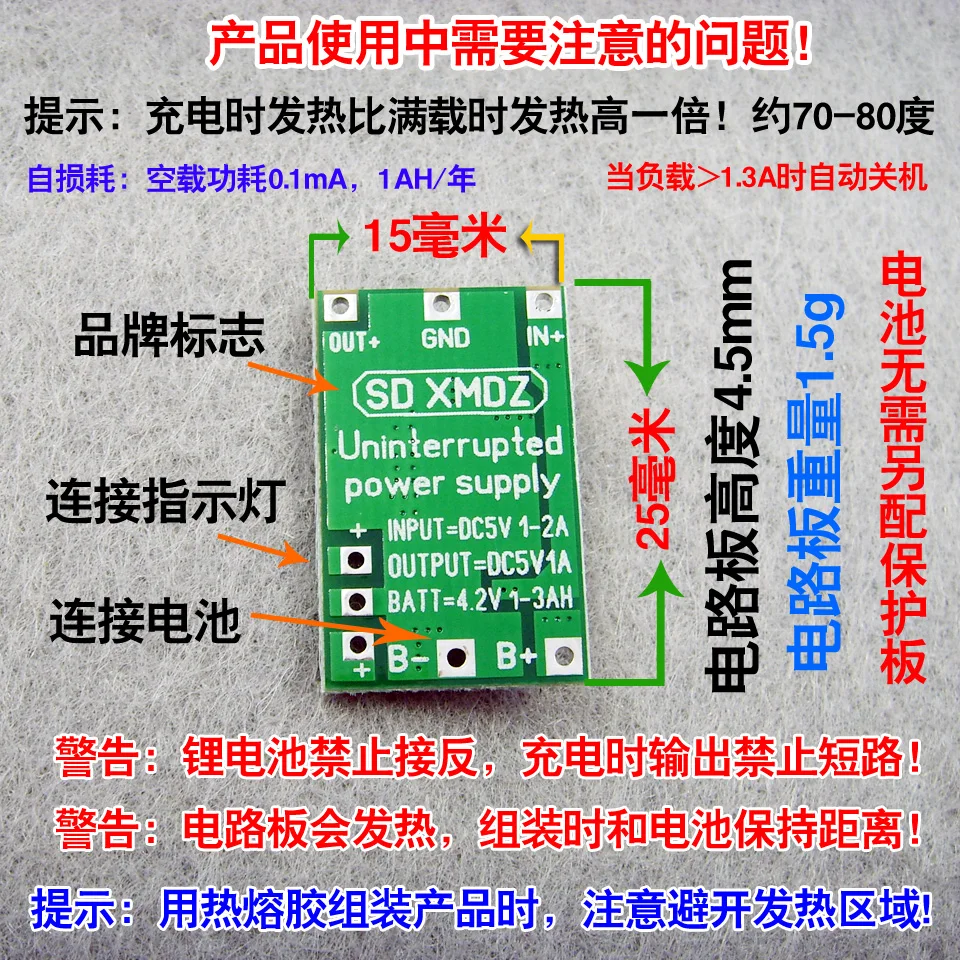

Когда печатная плата заряжена, она нагревается, поэтому печатная плата должна находиться на расстоянии от аккумулятора при сборке. Во-вторых, аккумулятор имеет хорошую полярность, не подключайте обратную сторону, чтобы не повредить чип управления. Когда цепь работает во время зарядки, выход не должен быть коротким замыканием, чтобы не повредить устройство. Когда вход отключен, выходная мощность питается от батареи. Выход может быть коротким замыканием, автоматически защищен и автоматически восстановлен при снятии короткого замыкания. Достаточно безопасный

==================================================

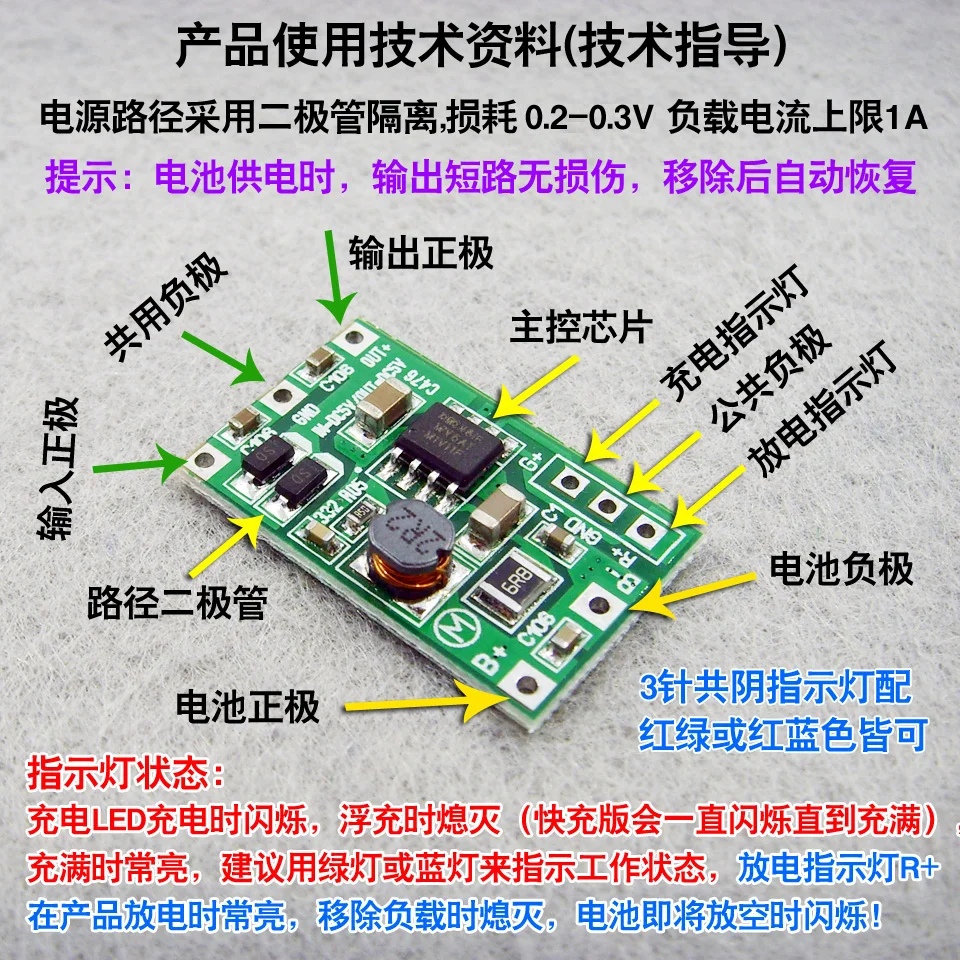

Демонстрация в натуральном виде:

Диод изоляции использует дифференциальный Тип сверхнизкого напряжения, потери измерения холостого хода, потеря нагрузки 3 мА 0,18 в, потеря нагрузки 20 мА 0,23 в, потеря нагрузки 500 мА 0,32 в, при полной нагрузке 1 а потеря 0,33 в ==============

===================================

============================================

Если вам нужна техническая консультация, оставьте сообщение для обслуживания клиентов.

'
