LMF-1 расходомер влажного газа (5л) из нержавеющей стали

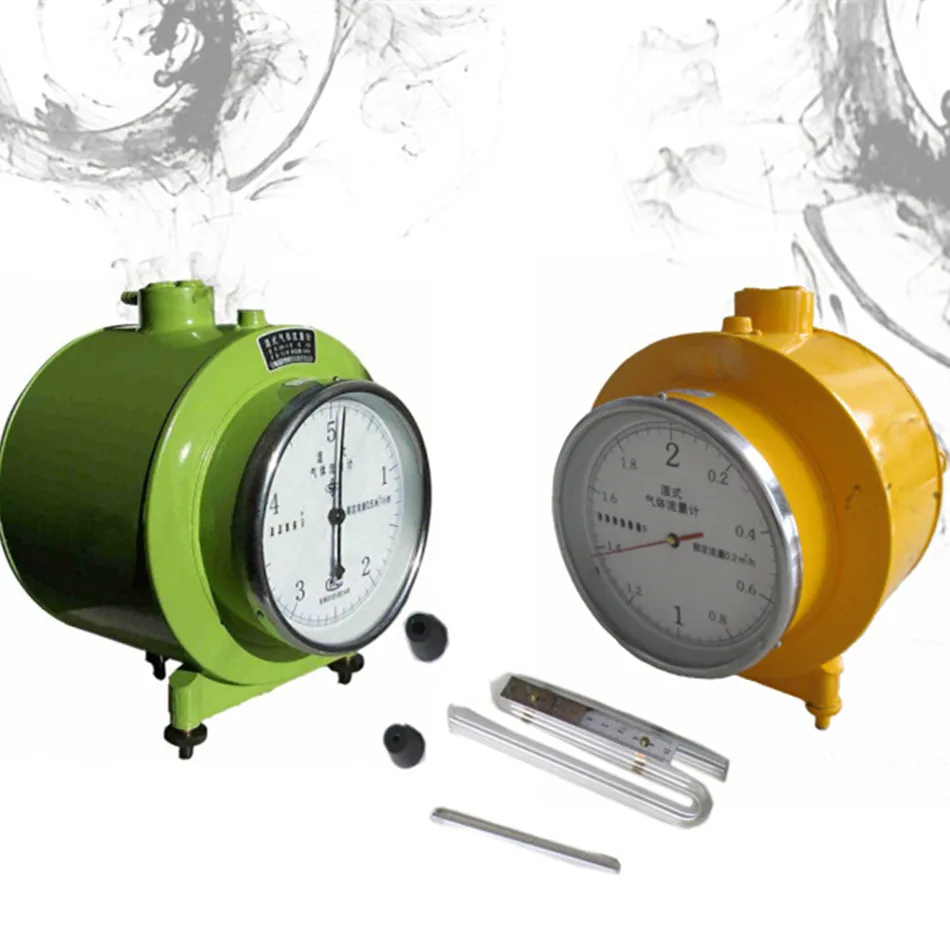

LMF-1 расходомер влажного газа

Тип LMF является обычным типом и изготовлен из нержавеющей стали и может использоваться в диапазоне коррозионных газов. Это один из инструментов, широко используемых в лабораториях. При измерении общего объема газа, его точность высока, особенно когда он маленький, его ошибка мала. Его можно использовать непосредственно для измерения расхода газа, или его можно использовать в качестве стандартного инструмента для проверки других расходомеров. Эффективный объем каждой газовой камеры влажного газового расходомера контролируется поверхностью воды, предварительно впрыскиваемой в расходомер, поэтому необходимо проверить, достигает ли поверхность воды заданного положения во время использования, и счетчик должен быть горизонтальным во время установки.

Технические параметры:

Во-первых, принцип работы LMF-1 расходомера влажного газа

Влажный газ расходомер в основном состоит из круговой оболочка для барабана, вращающемся барабане и трансмиссионный Счетный механизм. Влажный газовый расходомер является обычным инструментом обнаружения потока газа в лаборатории. Как показано на рисунке, принцип работы расходомера влажного газа: Барабанный расходомер влажного газа состоит из цилиндра и четырех изогнутых лопастей. Четыре лезвия образуют четыре одинаковых объема камер. Нижняя часть барабана погружена в воду. Количество воды определяется уровнем воды. Газ последовательно поступает в камеры из впускной трубы в середине спины, и когда он последовательно разряжается сверху, заставляет барабан вращаться. Количество вращений рассчитывается указателем или механическим счетчиком механизмом передачи. Количество вращений барабана также может быть преобразовано в электрический сигнал для удаленного дисплея передачи.

Во-вторых, LMF-1 расходомер влажного газа

LML-1 модели (общие)

LMF-1 (антикоррозийный тип) LML-2 (общий)

LMF-2 (антикоррозийный тип)

Вращение Барабана на поток (м3) 0,002 (2Л) 0,005 (5л)

Номинальный расход (m3/ч) 0,2 0,5

Запись расхода (м3) 100 100

Избыточный поток (м3/ч) 0,3 0,75

Верхний предел измерений (m3) 0,1 × 10-4 0,25 × 10-4

Нормальное значение давления (Pa) 1000 1000

Точность при номинальном расходе % ± 1 ± 1

В-третьих, LMF-1 расходомер влажного газа

1. Во время использования, всегда обратите внимание на уровень воды в приборе, в противном случае это повлияет на точность измерения.

2. Во время использования температура должна храниться в пределах 15 ~ 25 °C, температура такая же, как и температура в помещении, а разница в температуре должна быть ≤ 2 °C.

3. Прочтите чтение после того, как счетчик-указатель работает в течение нескольких недель.

4. Когда давление измеренного газа превышает нормальное значение давления в 1 ~ 6 раз (1 ~ 6 кПа), прибор все еще может работать. В это время манометр должен быть удален, а монтажное отверстие манометра должно быть заблокировано непористой резиновой вилкой. Когда расход измеренного газа превышает номинальный поток к избыточному потоку, прибор все еще может работать, но точность измерения будет уменьшена.

5. Когда расход влажного газа не используется в течение длительного времени, дистиллированная вода в измерителе должна быть очищена. При разрядке сначала используйте сливной клапан, затем Опустите головку счетчика, затем Опустите трубку выхода воздуха, чтобы барабан можно было повторять несколько раз. Вода внутри выделяется.

6. Поток влажного газа не должен быть установлен в холодной комнате, чтобы избежать внутреннего замерзания.

7. При нормальном использовании точность проверяется не реже одного раза в год.

В-четвертых, LMF-1 расходомер влажного газа

1. Поместите счетчик на верстак и отрегулируйте угловой винт так, чтобы ровные пузырьки были в центре и должны храниться в течение длительного времени во время использования.

2. Откройте гайку контроллера уровня воды и вытяните внутреннюю шерстяную веревку.

3. В розетке термометра или манометра, введите дистиллированную воду в счетчик. Когда дистиллированная вода течет из отверстия контроллера уровня воды, прекратите инъекцию дистиллированной воды. Когда избыток дистиллированной воды течет из отверстия контроллера уровня воды вдоль шерстяной веревки (когда поток чистый после длительного падения, шерстяная веревка берется в контроллер уровня воды уплотнительная гайка и уплотнительная гайка затягивается.

4. Установите термометр и манометр. (10 па на маленькую ячейку)

5. Подключите газовый путь в направлении входа и выхода и уплотнения.

6. Откройте газовый клапан для измерения газа.
