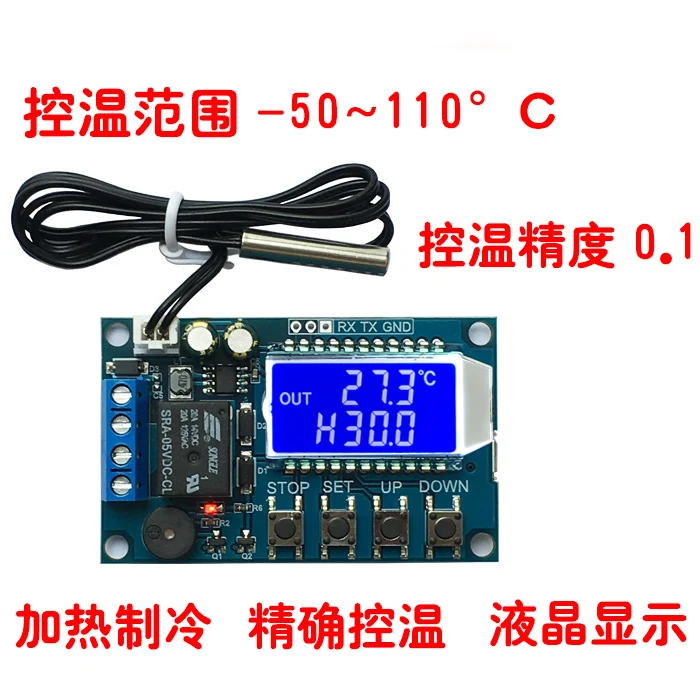

XY-T01 цифровой термостат высокой точности дисплей регулятор температуры модуль

XY-T01 цифровой термостат высокой точности дисплей регулятор температуры модуль

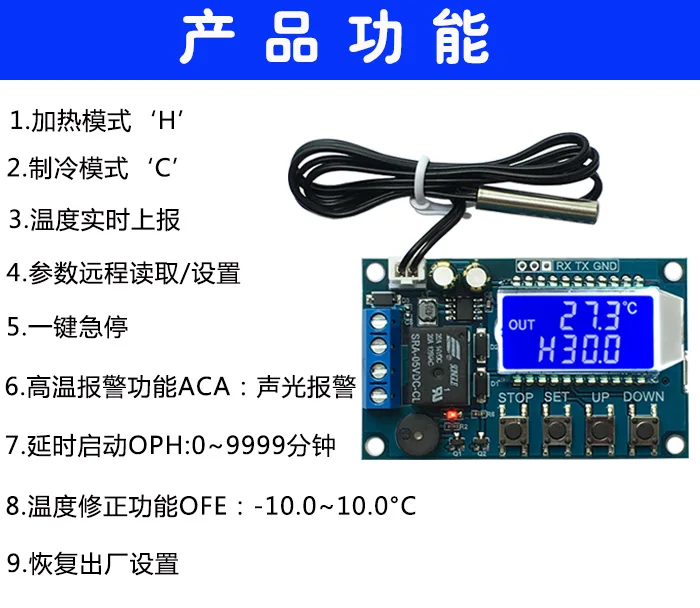

1. Режим нагрева 'H':

При обнаружении температуры ≤ Настройка Температуры-Температура возвратаКогда реле включено, нагревательное оборудование начинает работать.

При обнаружении температуры ≥ Настройка ТемпературыКогда реле сломано, нагревательное устройство перестает работать.

2. Режим охлаждения 'C':

При обнаружении температуры ≥ Настройка Температуры+Температура возвратаРеле включено, и холодильное оборудование начинает работать.

При обнаружении температуры ≤ Настройка ТемпературыРеле отключено и холодильное оборудование остановлено.

3. Функция сигнализации высокой температурыАла:

Когда фактическая температура & ge; температура будильника, система включается acoustooptic сигнал тревоги, и отключает реле, любой ключ, чтобы остановить acoustooptic;

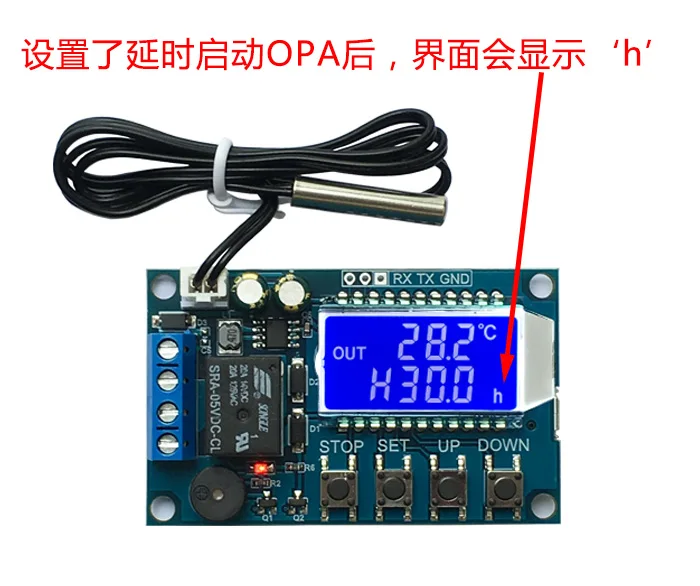

4. Запуск задержкиОПХ:

Когда нормальное нагревание или охлаждение завершены, Система начинает синхронизацию.T,Только когдаT≥ОПХПосле этого система может провести следующую работу нагрева или охлаждения.

5. Функция коррекции температурыOFE(-10,0 ~ 10,0Цельсия):

Если система работает в течение длительного времени, может быть некоторое отклонение. С помощью этой функции фактическая температура будет скорректирована.= Измерение температуры + Калибровочное значение;

6. Функция удаленного чтения/Настройка:

Может пройти черезUARTЗадайте такие параметры, как начальная температура, стоп-температура и температурная коррекция.

7. Отчет о температуре в реальном времени:

Если указана температура, продукт будет1 sИнтервал будет проходить температуру.UARTОн передается на терминал для сбора данных.

8. Включение Реле(Открытие по умолчанию):

Если реле выключено, реле остается в состоянии отключения.

9. Восстановление заводских настроек:

В то же время нажмитеСтоп, наборКлюч3 SВыше, восстановите заводские настройки;Рабочий режим/Настройка Температуры/Настройка Температуры возврата:

1. В беговом интерфейсе короткое нажатиеНаборВведите интерфейс быстрой настройки.

2. После ввода интерфейса быстрой настройки нажмите короткую кнопку.НаборКлючи для переключения параметров для установки(Рабочий режим/Настройка Температуры/Температура возврата);

3. ПринимаетсяВверх ВнизКлавиша, изменение значения параметра, поддержка короткого нажатия./Длительное нажатие;

4. Длинный прессНаборСборка3 SВыше или продолжить6 SБез какой-либо ключевой операции, выйти из интерфейса быстрой настройки и сохранить параметры.

Температура сигнализации/Настройки задержки запуска/Коррекция температуры:

1.В беговом интерфейсе, длительное нажатиеНаборСборка3 sВыше Введите интерфейс настройки параметров.

2.После ввода интерфейса настройки параметров нажмите короткую кнопку.НаборКлючи для переключения параметров для установки(Температура сигнализации/Настройки задержки запуска/Температурная коррекция);

3.ПринимаетсяВверх ВнизКлавиша, изменение значения параметра, поддержка короткого нажатия./Длительное нажатие;

4. Длинный прессНаборСборка3 SВыше или продолжить6 SБез какой-либо операции ключа, выйти из интерфейса настройки параметров и сохранить параметры.

Введите интерфейс настройки параметров и переключитесь на параметры сигнализации.АлаИнтерфейс, через короткое нажатиеСтопКлюч, включите или выключите функцию сигнализации высокой температуры; если функция сигнализации высокой температуры выключена,АлаДисплей'----И rsquo, как напоминание.

Введите интерфейс настройки параметров и переключитесь на параметры сигнализации.ОПХИнтерфейс, через короткое нажатиеСтопКлюч, включите или выключите функцию сигнализации высокой температуры; если функция сигнализации высокой температуры выключена,ОПХ Дисплей'----И rsquo, как напоминание.Контроль последовательного порта(Микрокомпьютер с одним чипом)TTL уровень связи)

Стандарт связи: 9600bps бит данных : 8
Стоп-позиция : 1
Контрольный бит : Нет
Управление потоком : Нет

Серийная команда

Объяснение

Старт

Отчет о начальной температуре

Стоп

Стоп-сигнал температуры

Чтение

Чтение параметров настройки

На

Включение Реле

Скидка

Релейное включение выключения

S: XXX

Настройка Настройка Температуры

-50 ~-01

00,0 ~ 99,9

100 ~ 110

B: X

Настройка Температура возврата(00,0 ~ 30,0)

OFE: X

Калибровка температуры (-10,0 ~ 10,0)

Ала: X

Температура сигнализации (-50,0 ~ 110,0)

ОПХ: XXXX

Задержка запуска (0 ~ 9999)
