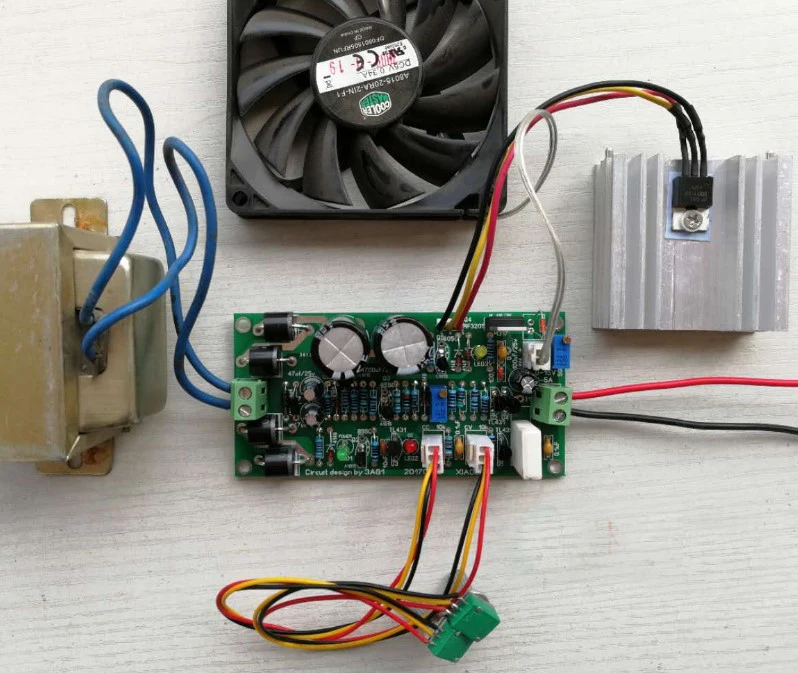

Регулируемый Линейный источник питания постоянного тока, 0-15 в, 0-5A, LM317
Описание:Особенности:


Линейный регулятор, стабильный поток, силовая трубка IRF3205

0-15 в 0-5A, регулируемый экспериментальный источник питания

С цепью питания LM317 fan

Вы не можете использовать цепь управления вентилятором, как правило, увеличивают площадь охлаждающей трубки. RF3205 может использоваться 75NF75, также можно использовать другие модели высокомощной полевой трубки NMOS, выберите сопротивление проводимости как можно меньше.

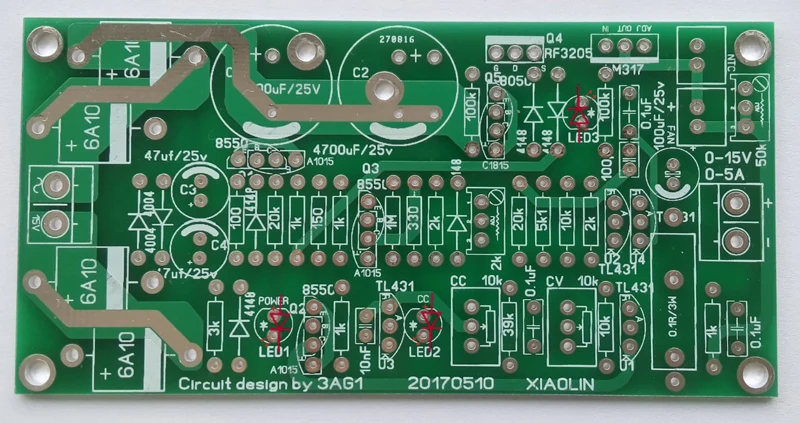

Размер печатной платы: 100*50 мм

Схема цепи выглядит следующим образом:

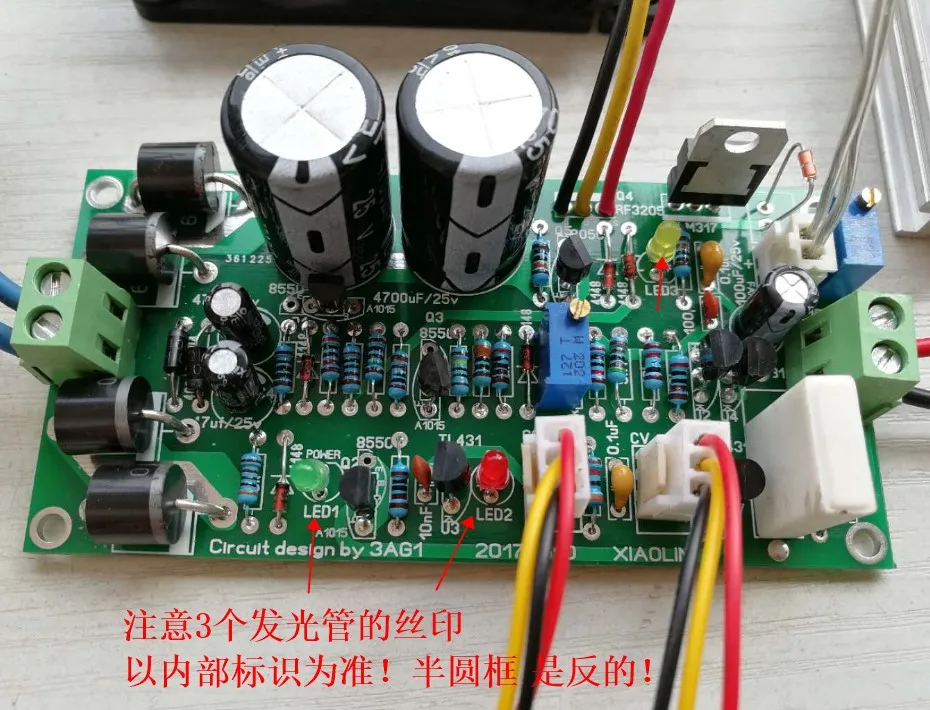

Принцип: TL431 как 2,5 V источника опорного напряжения поставляется с обратным выход Операционный усилитель, и OC режим вывода, отличается от обычного Операционный усилитель дополнительный выход. U1 соединен с 5V источника опорного напряжения, U2 приравнивается к 2,5 V регулятор точности трубки, потому что TL431 как Компаратор напряжения б/у, его измерять пороговое напряжение выше, между 2,45 ~ 2,55 V, поэтому используйте резистор тока U2 для подъема слабого напряжения сигнала.

U3 и Q3 и другие компоненты цепи контроля стабильного потока, ток нагрузки, как правило, повышается, резистор sense R0 на падении давления, U3, как правило, включается, высокий уровень обратного выхода Q3, с одной стороны, через LED2 как стабильная индикация потока, Другая сторона регулировки U4 R добавляется, поэтому U4 K-боковое выходное напряжение уменьшаются, Регулировка выходного напряжения IRF3205 также имеет целью уменьшить, чтобы сохранить устойчивость тока нагрузки. Управляя регулятор терминал напряжения U4, вы можете достичь регулировки напряжения на выходе или настройки тока на выходе.

Если вы используете цифровой измеритель, вам также необходимо иметь блок питания на головку измерителя, если трансформатор не имеет подходящей обмотки, вы можете добавить небольшой трансформатор в блок питания измерителя. Цифровой измеритель потребления энергии небольшой, рабочий ток является относительно стабильным, вы также можете использовать цепь напряжения 5 В, чтобы сделать первый источник питания. В это время необходимо уменьшить R4, увеличить выходной ток q2. Добавьте напряжение, тестовый индикатор, вы можете отлаживать Питание:
1. Отрегулируйте выходное напряжение на 5 В, потенциометр регулировки тока для регулировки минимального тока, свинцового выхода короткого замыкания
(Также доступен цифровой мультиметр, ток 200 мА, подключенный к выходу), отрегулируйте VR3, чтобы минимизировать выходной ток.
2. Удалите выход источника питания короткой проводки (или ленточный мультиметр объемом 200 мА), а затем тщательно отозверните VR3, таким образом, чтобы выходное напряжение обратно в короткое, перед напряжением, минимальный стабильный ток-это нормально.

Совет: Две пластины серии, в центре касания, чтобы сделать открытое место, вы можете создать положительный и отрицательный источник питания, без нажатия-это максимальный выход 30 В, Регулируемый источник питания.

Посылка содержание
100% Фирменная Новинка

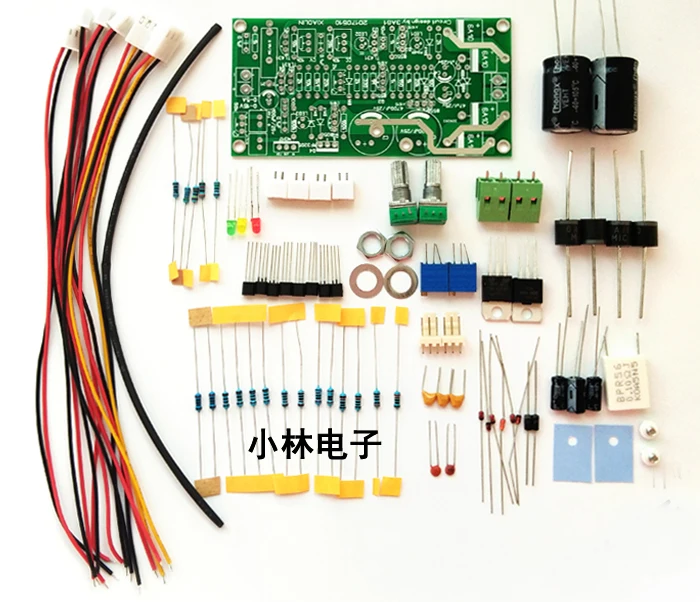

Линейный регулятор LM317, комплект для сборки (не в сборе), 1 шт.
