Ультразвуковое измерение расстояния релейный выход с экраном расстояние Alam

Ультразвуковое измерение расстояния релейный выход с экраном расстояние Alam

CB-001-V2 Ультразвуковой Модуль Триады, попробуйте использовать Бесконтактный ультразвуковой дизайн технологии обнаружения. продукты в пределах от 1 см до 800 см, могут точно обнаруживать и плоскую поверхность, расстояние между и в пределах от 1 см до 300 см, может точно измерить.

Ультразвуковой Диапазон основной принцип: Этот модуль управления источником питания от 10 до 30 в, в рамках индуктивного зондирования релейного выходного объекта.
Продукты должны быть использованы:
1. Горизонтальное расстояние;
2. Предотвращение препятствий, автоматическое управление;
3. Объекты, близкие и существующие
4. Контроль движения;
5. Безопасность, Промышленный контроль;
6. Искусственный интеллект, исследования

1 Введение продукта
Этот продукт (CB-001-V2) может сочетаться с различными ультразвуковыми модулями диапазона с серийным выходным портом, настраиваемым фактическим диапазоном измерения (с цифровым дисплеем) и внедрением реле, обычно открытое нормально замкнутое двойное выходное напряжение
2 Параметры продукта

Параметры изделия

Технические характеристики

Блок

Примечание

Минимальное значение

Типичные значения

Максимальный

Входное напряжение

10

12/24

30

V

Постоянный ток

Входной ток

35

Ма

@ 24 v

Выходное напряжение

5

V

Уровень Порта данных

5

V

TTL

Напряжение привода реле

-

110

220

V

Переменный ток

Ток привода реле

5

6

А.

Цифровой трубчатый дисплей

20

100/200

800

См

(1)

Точность

1

2

См

(2)

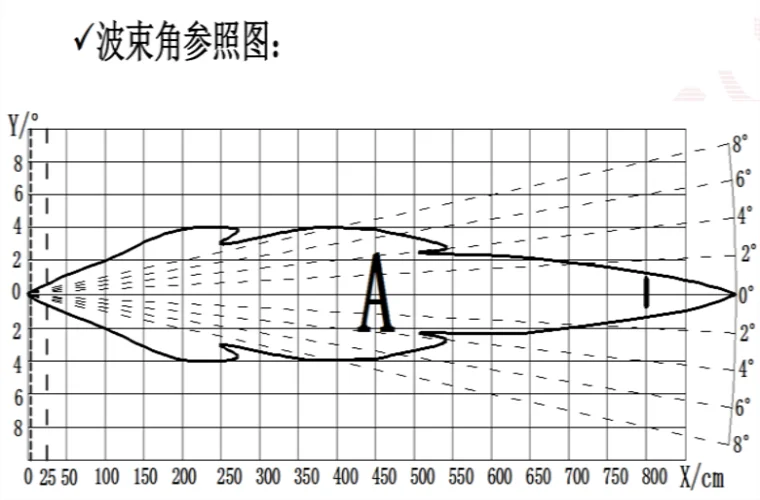

Угол измерения

8

Степень

(3)

Указания для использования

Этот продукт может инициировать пользовательский диапазон реле, например, ультразвуковой диапазон тестирования модуля 0-800 см, для фактического сценария применения требуется 0-200 см пусковое реле, другие измерения не будут срабатывать, может быть свободно через настройки ключа продукта

Конкретные операции следующим образом

В качестве первого шага нажмите «set» на цифровое мерцание трубки, в соответствии с входом в режим настройки верхнего предела, цифровой дисплей пробки порогового значения числового триггера для реле

Второй шаг, через кнопки «+» и «-» для изменения настроек, короткое нажатие по умолчанию добавить/уменьшить 1 см, длинное нажатие, чтобы увеличить или уменьшить в строке

Обратите внимание, что верхний предел необходимости набора больше, чем значение слепой области формы полного набора модулей и меньше, чем максимальный диапазон диапазона
