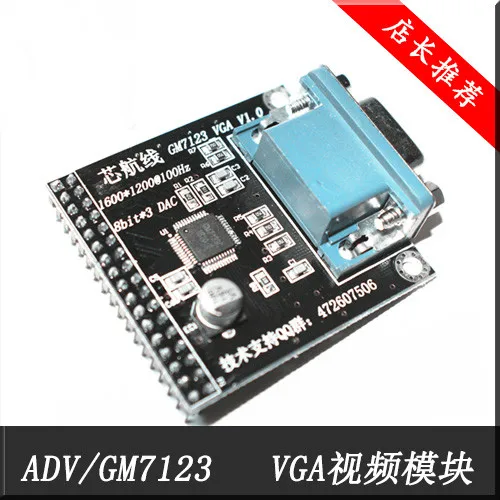

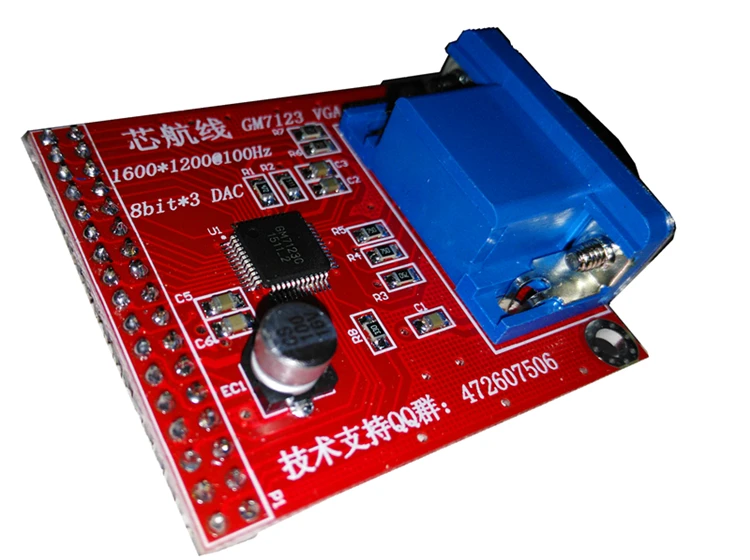

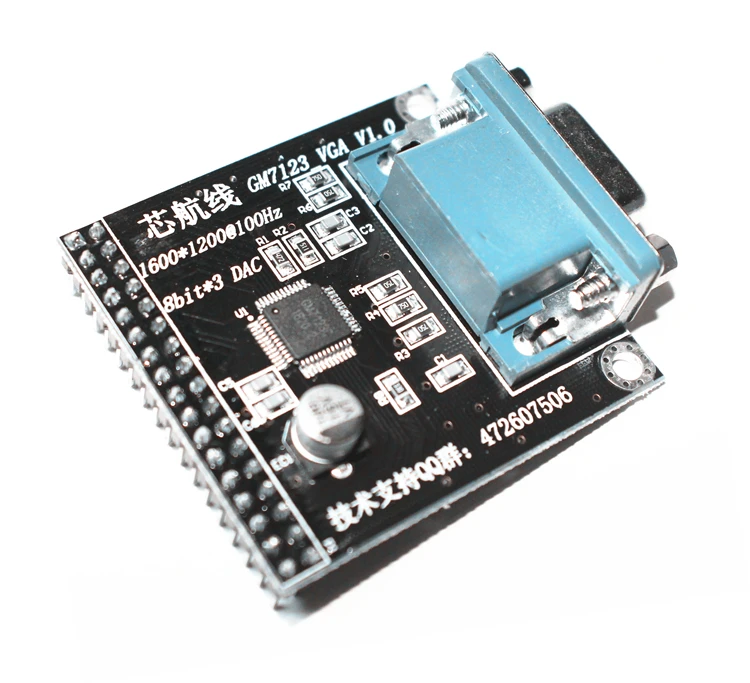

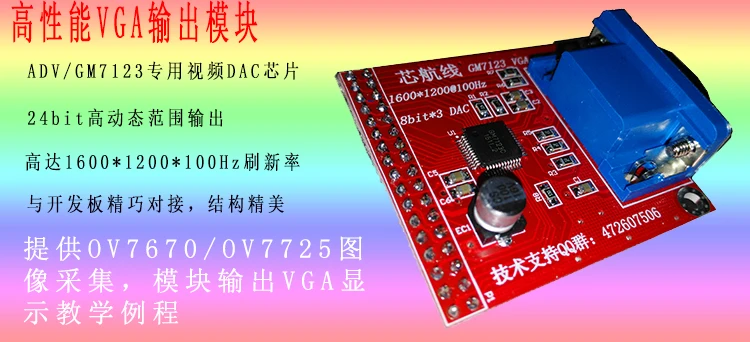

Новая версия модуля была полностью изменена на черный припой, и эффект лучше. Все заказчики будут оформлены в черной версии..Черно-красная аппаратная схема и проводка точно такие же, только модифицированные.Печатная платаЦвет печати должен быть гарантирован.

GM7123 представляет собой 3-канальный блок питания с 10-битная высокоскоростной видео DAC чип с частотой 330 МГЦ. Он совместим со стандартным дифференциальным выходом RS-343A/RS-170. Диапазон выходного тока от 2 мА до 26 мА. Входной совместим с TTL уровень, для внутреннего пользования, 1,23 V, с переключением между дальним и мощность 3,3 V питания, и LQFP48 пакет. GM7123 имеет три отдельных 10-bit data входными портами с видео сигналов Синхронизация и пустой для того чтобы контролировать синхронизации и гашения соответственно. Он сделан в процессе CMOS. Функция и pin Совместимость ADV7123.

A) Коэффициент конверсии 330 MSPS

B) 3 10 бит DAC

C) Входной совместимый уровень TTL

D) диапазон выходного тока DAC 2mA ~ 26mA

E) Интегрированный диапазон напряжения

F) LQFP48 инкапсуляции

Adv7123's напряжение питания совместим с выходом 5 V/3,3 V.

Мощность Напряжение GM7123 поддерживает только 3,3 V.

Резервный источник питания ADV7123 имеет типичное значение около 2 мА

Резервный источник питания GM7123 имеет типичное значение около 0.2mA.

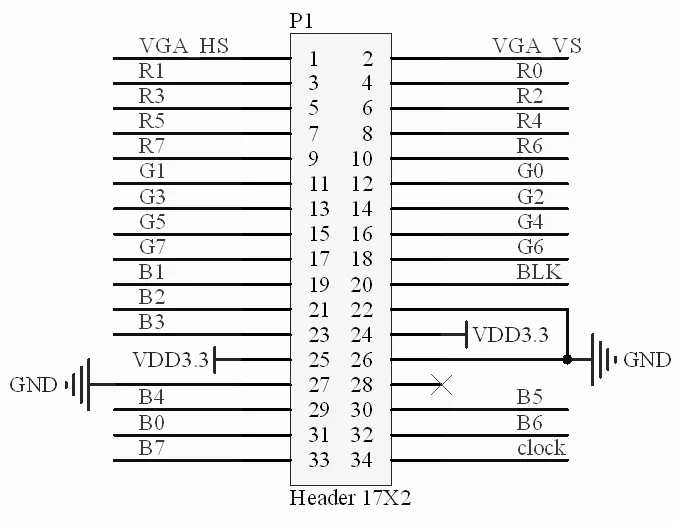

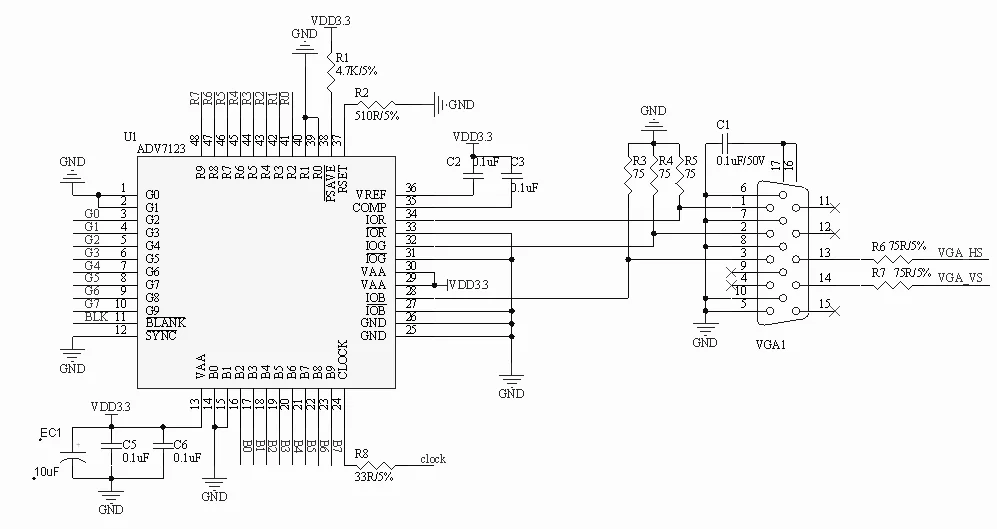

Схематическая схема модуля вывода GM7123 VGA показана ниже.

С помощью модуля ADV/GM7123 для подключения стандартного дисплея VGA к выходному изображению VGA, мы должны отвечать следующим ключевым моментам:

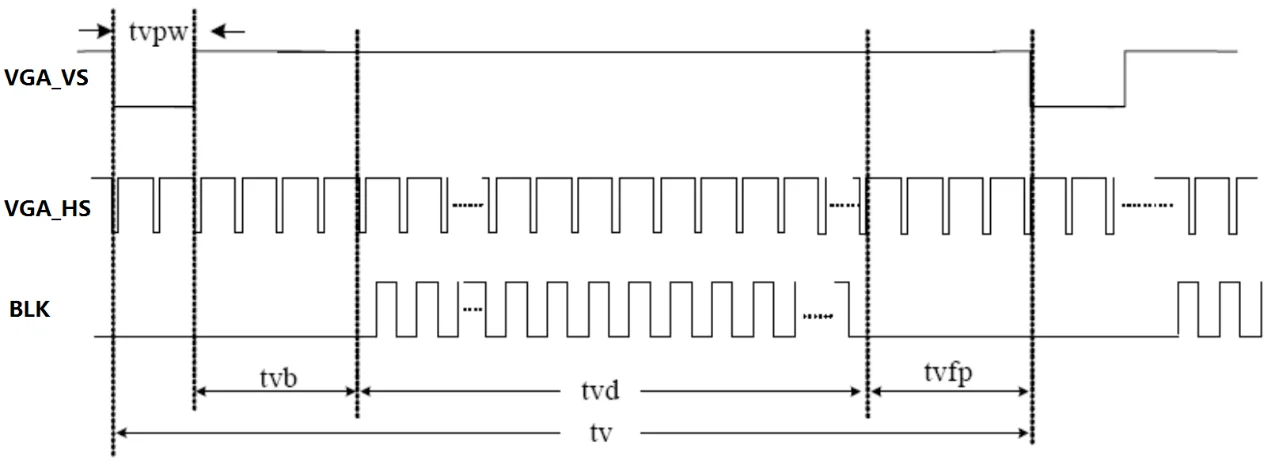

1. VGA_VS и VGA_HS отвечают всем видам стандартных стандартов синхронизации VGA. Стандартная синхронизация VGA, в дополнение к сегменту данных, есть отсек и сегмент синхронизации, поэтому вы должны установить два сигнала в полном соответствии со стандартным временем синхронизации VGA. В противном случае дисплей не будет распознан и отображаться.

2. Сигнал часов должен удовлетворять требованию о частоте обновления 60 Гц. Например, для разрешения 800*600 @ 60 Гц сигнал часов должен быть около 40 МГц, что позволяет учитывать очень небольшие отклонения, такие как 39,2 МГц, которые являются приемлемыми, но не слишком много. Например, если указан часовой сигнал 30 МГц, дисплей не будет распознан и отображаться.

3. Интерфейс VGA не поддерживает другие нестандартные сроки, такие как 30 кадров, 20 кадров и другие ЖК-дисплеи, могут поддерживать скорость обновления. Некоторые MCUs настраивают скорость обновления на низкий уровень или даже на 5 кадров для вывода изображений с более высоким разрешением. Этот метод может быть поддержан перед ЖК-дисплеем интерфейса RGB, но Невозможно отобразить интерфейс VGA.

4. Сигнал BLK должен быть подключен к DE pin На ЖК диск процессора для некоторых процессоров или MCUs с ЖК диск s.

5. Если сигнал BLK не может быть сгенерирован, сигнал BLK может быть напрямую подключен к высокому уровню, а во время заготовки данные на линии передачи данных RGB управления равны нулю.

6. Если есть часть экрана дисплея, типичным явлением является то, что некоторые изменения цветопередачи изображения, ненормальный цвет, эта ситуация часто вызвана драйвером (MCU или FPGA) часовая линия и линия передачи данных разница в длине, вызванная большим, сигнал часов может быть изменен (Обратная), или использование приближения временных рядов. Способ регулировки линии передачи данных относительно задержки сигнала часов.

GM7123 VGA выходной модуль реализует только функцию цифрового сигнала в аналоговый, и не может выполнить преобразование любого протокола связи, и не может генерировать какой-либо сигнал синхронизации, и не может использоваться без какой-либо конфигурации. Поэтому необходимо разработать логику вождения в соответствии с временем работы VGA. Для дизайна драйвера VGA, пожалуйста, обратитесь к товарам, связанным с Xiaomei.

(Примечание: следующий RGB [7 .. 0] описывает название модуля, а не имя чипа).

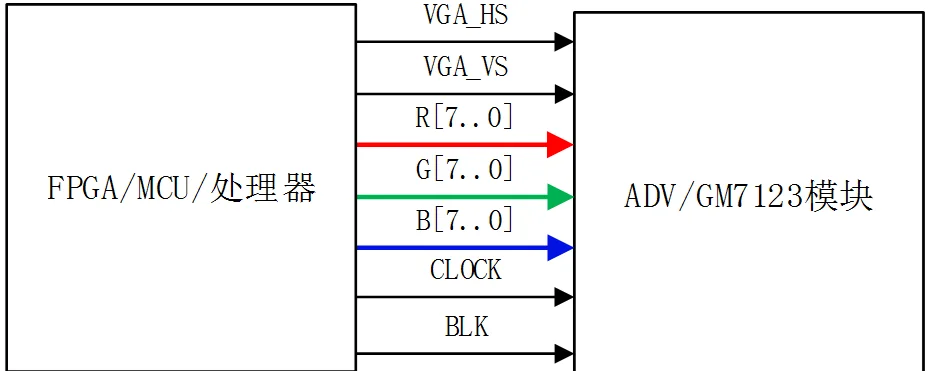

При использовании синхронизации интерфейса RGB888 вы можете подключиться следующим образом.

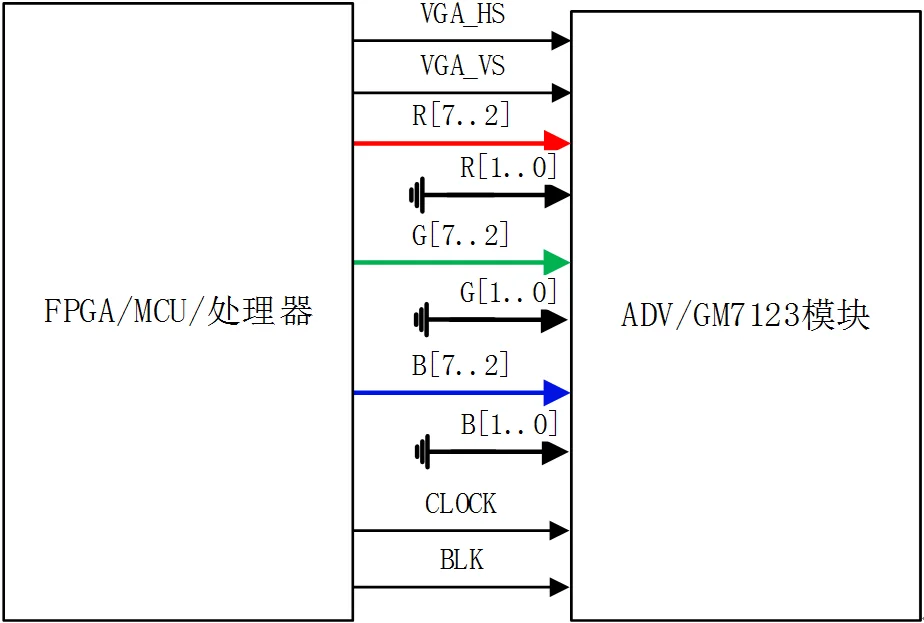

При использовании синхронизации интерфейса RGB666 Подключите данные RGB666 только к R [7,2], G [7,2], B [7,2] и подключите R [1,0], G [1,0], и B [1,0] до GND (когда требования очень низкие, подвеска в порядке, не влияя на функцию, Но не рекомендуется) следующим образом.

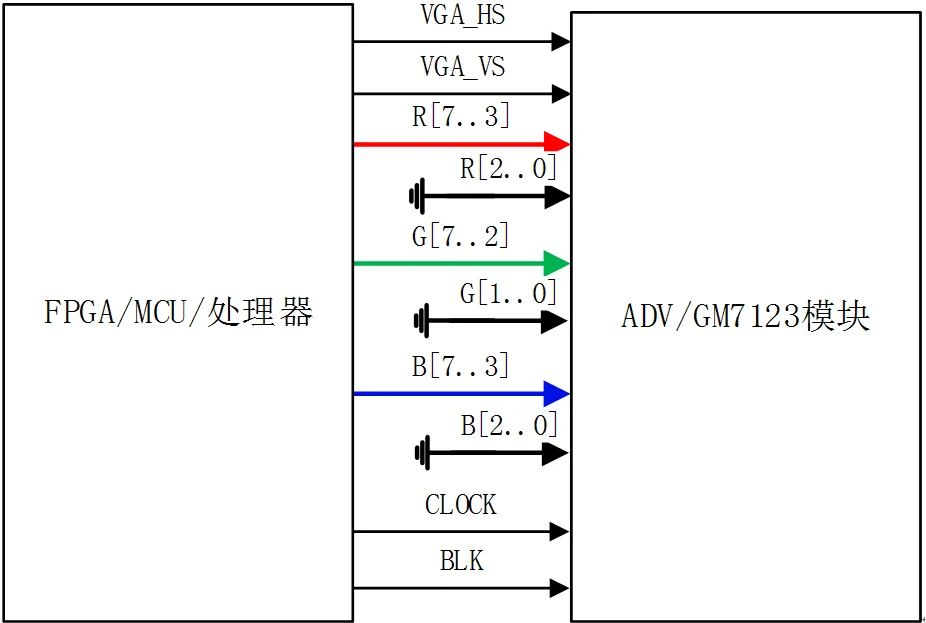

При использовании синхронизации интерфейса RGB565 используется только R [7,3], G [7,2], B [7,3] для подключения данных RGB565 и R [2,0], G [1,0], B [2,0] подключены к GND (когда требования очень низкие, подвеска в порядке, не влияя на функцию, Но не рекомендуется) следующим образом.

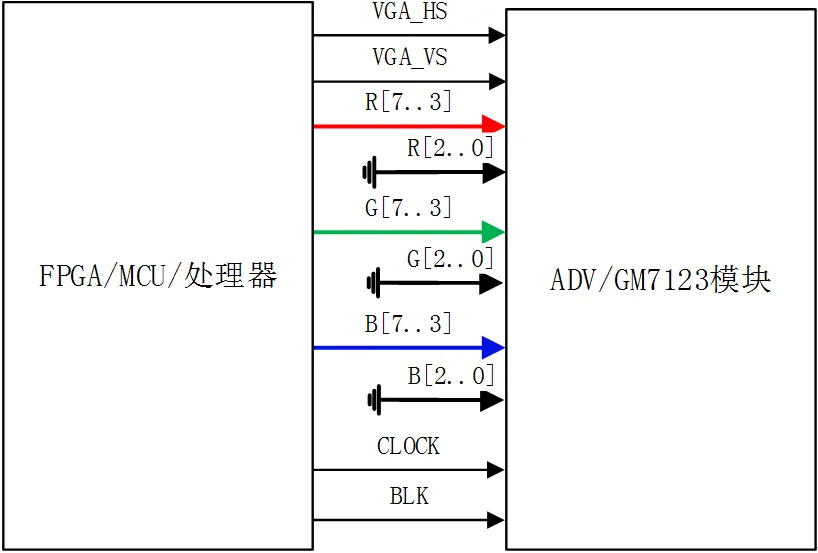

При использовании синхронизации интерфейса RGB555 используется только R [7,3], G [7,3], B [7,3] для подключения данных RGB555 и R [2,0], G [2,0], B [2,0] подключены к GND (когда требования очень низкие, подвеска в порядке, И не влияет на функцию, но не рекомендуется) следующим образом.

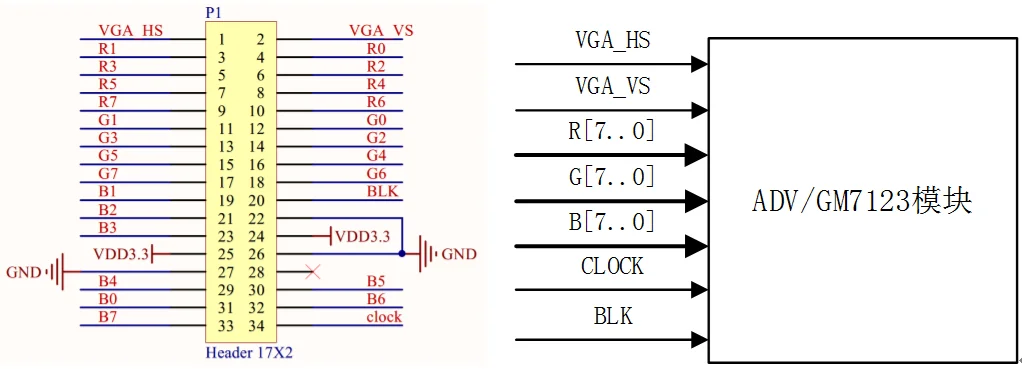

Модуль выбирает 8 бит трех каналов DAC чипа GM7123 в качестве порта ввода данных, и 2 бит отброшены. Поэтому по умолчанию, цветная (RGB) 888 формат или 24-битный цвет, наша компания осуществляет и в качестве графики полностью до ПК стандартов. Модуль выводит VGA_HS, VGA_VS, часы, BLK (пустой), R7 ~ R0, G7 ~ G0, B7 ~ B0, 3,3 V, GND сигналы для пользователей. Для пользователей необходимо только правильно подключить эти сигналы и дать правильный стандартный сигнал VGA.

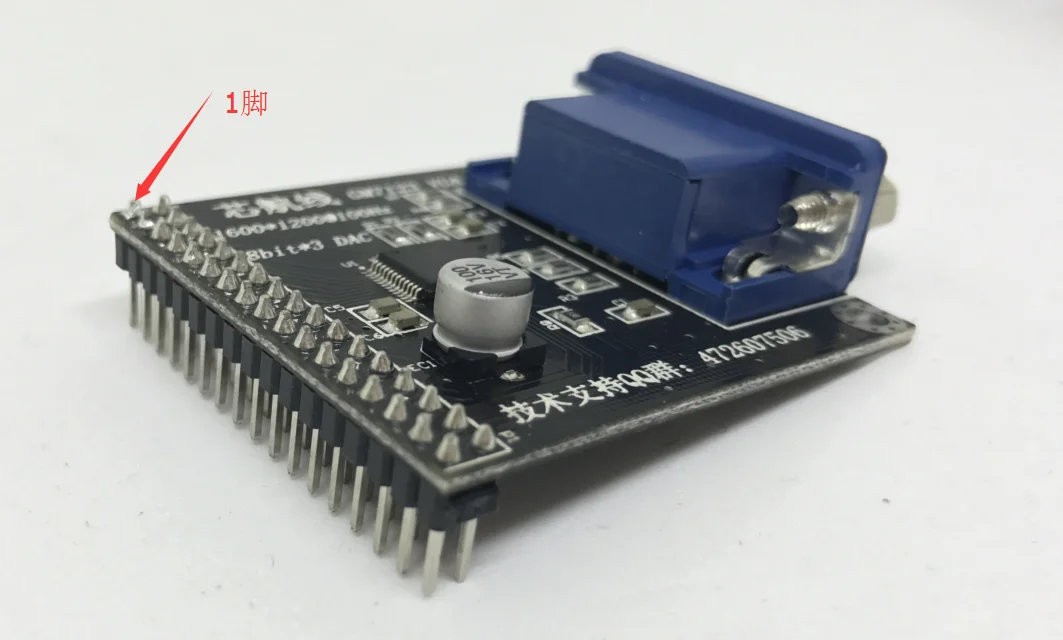

В модуле используется двухрядный контактный интерфейс 2*17, верхний левый-1 фут.

Модуль использование:

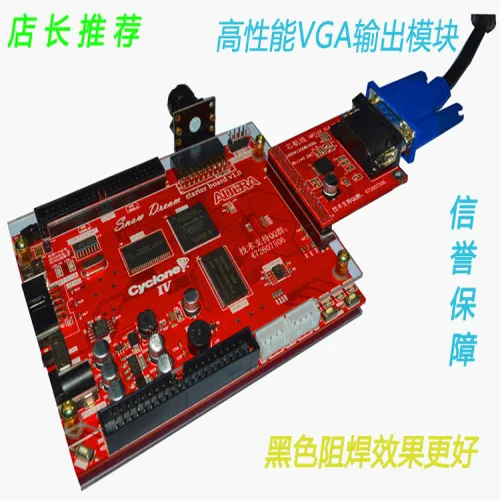

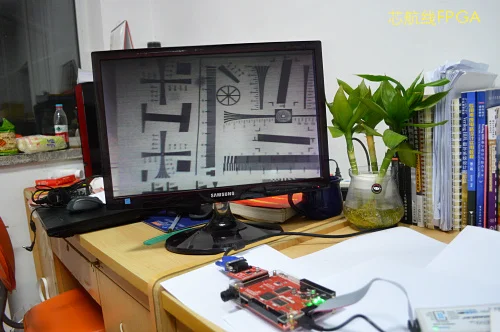

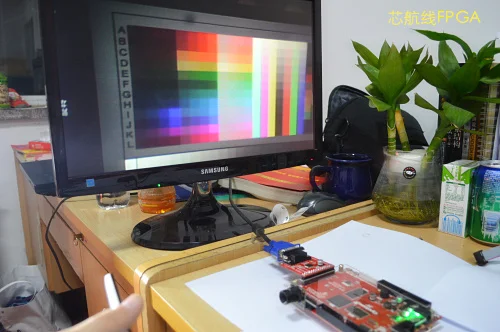

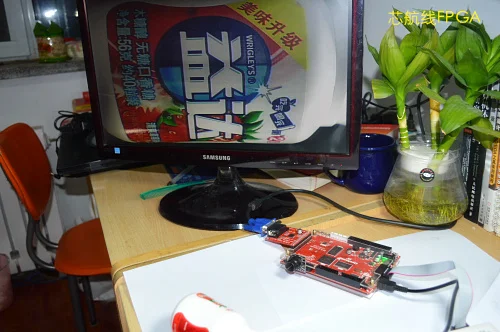

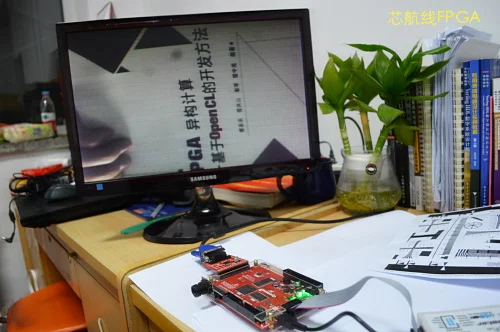

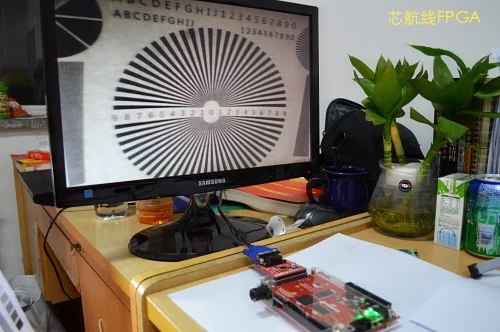

Этот модуль может соответствовать основному маршруту FPGA development board для достижения высокого качества вывода изображения. Ниже приводится эффект модуля с выводом изображения камеры CMOS.:

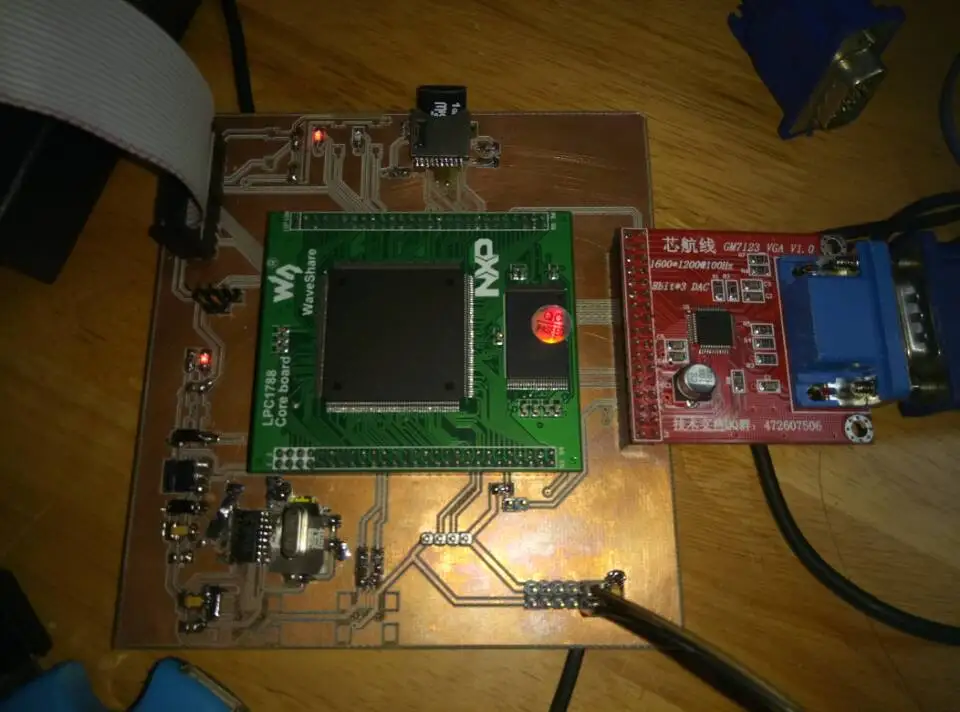

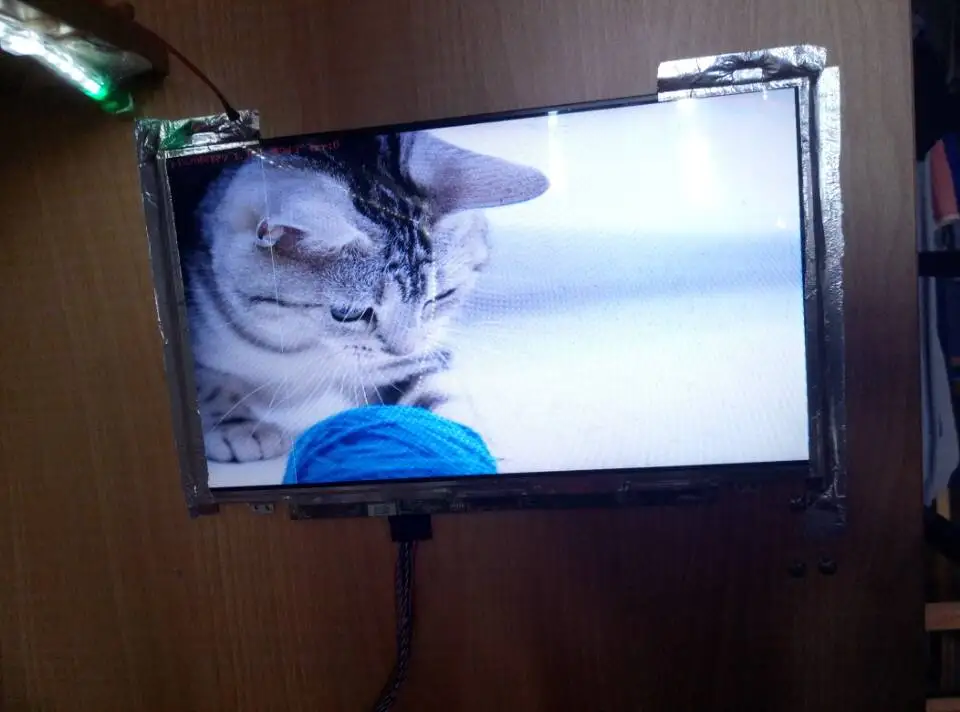

Ниже приводится использование LPC1788 для клиентов с нашим модулем VGA системы отображения изображений, хорошие результаты, процесс изготовления пластин также хороший, визуальный гравировальный станок гравировки. Разрешение составляет 800*600.
