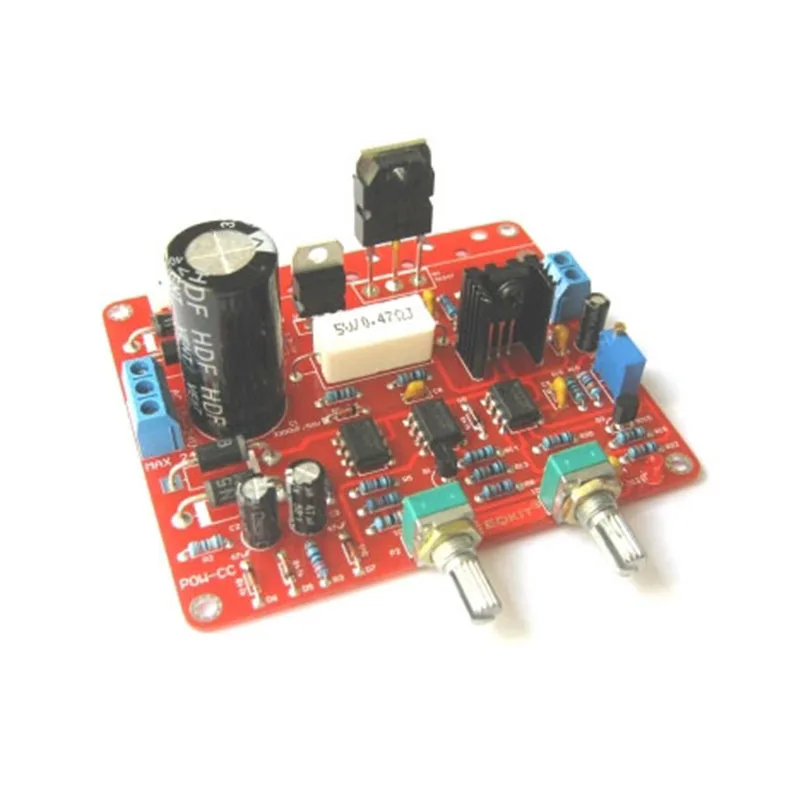

AC DC Регулируемый источник питания DIY Kit CVCC 15 24V к 0 30V 2mA 3A понижающий

AC DC Регулируемый источник питания DIY Kit CVCC 15 24V к 0 30V 2mA 3A понижающий

1. Описание:

Регулируемый источник питания постоянного тока

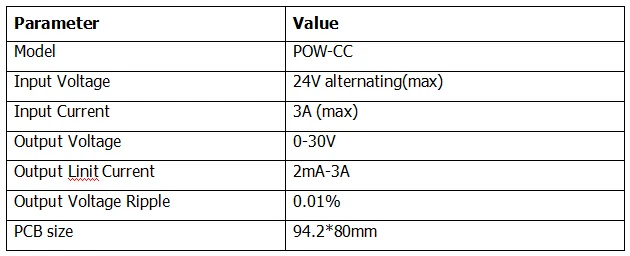

2. Параметры:

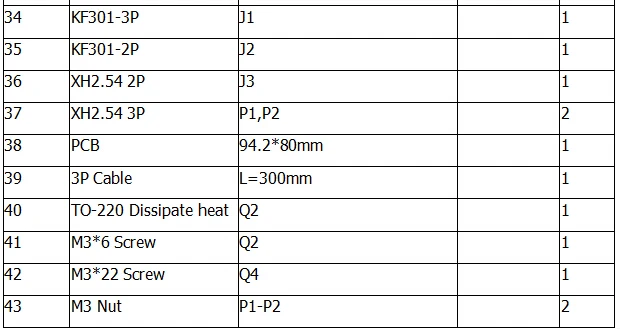

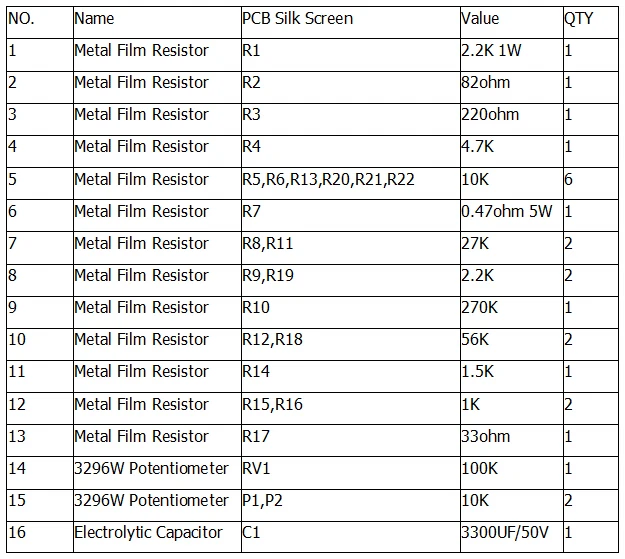

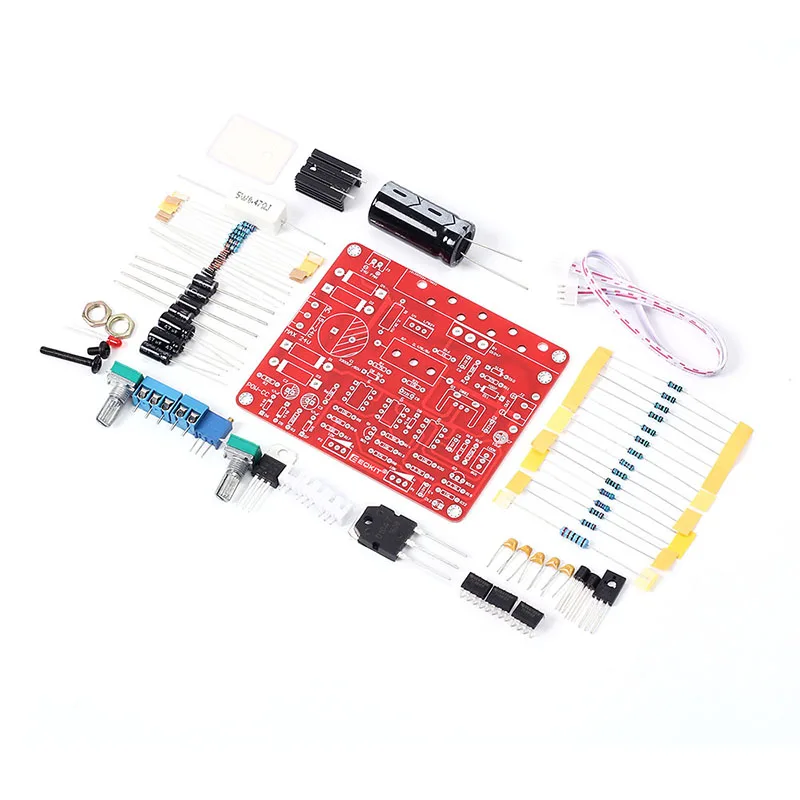

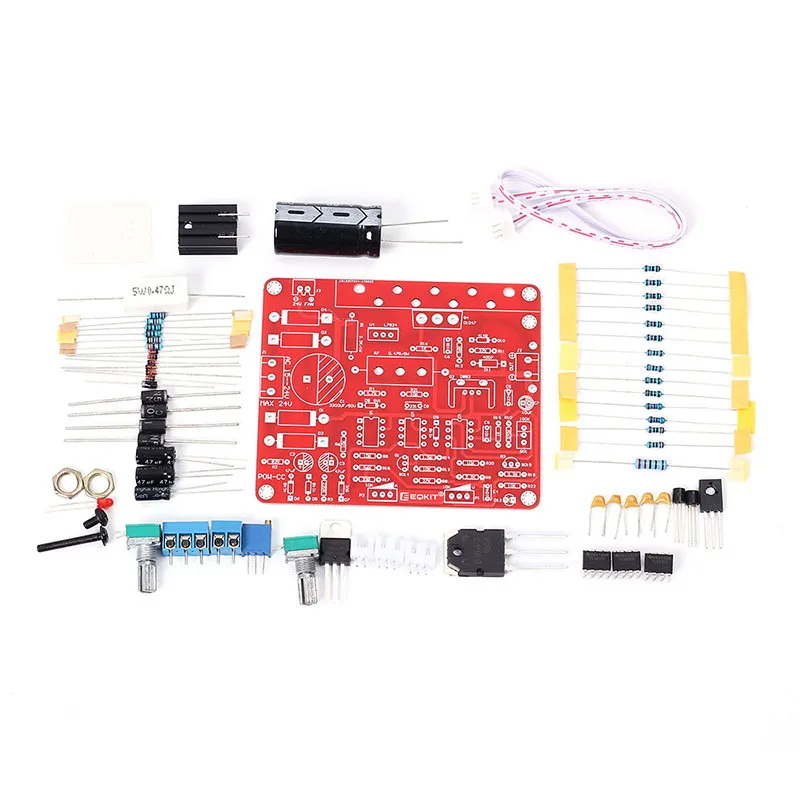

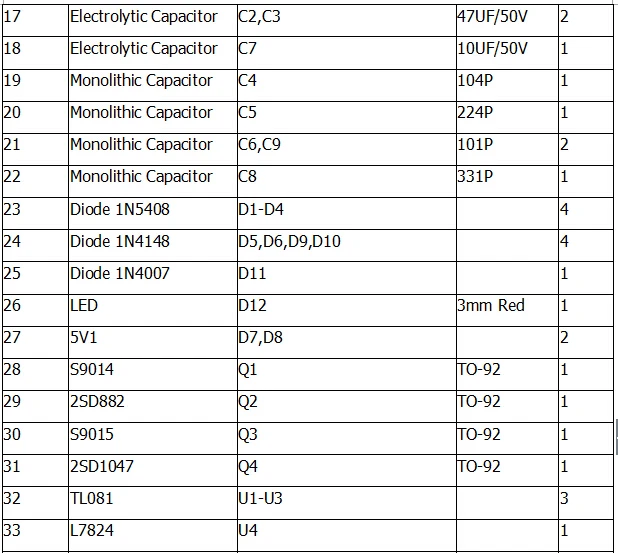

3. Список компонентов:

4. Примечание:

1>. Только вход переменного тока (15-24 В), и максимум не может превышать 24 В.

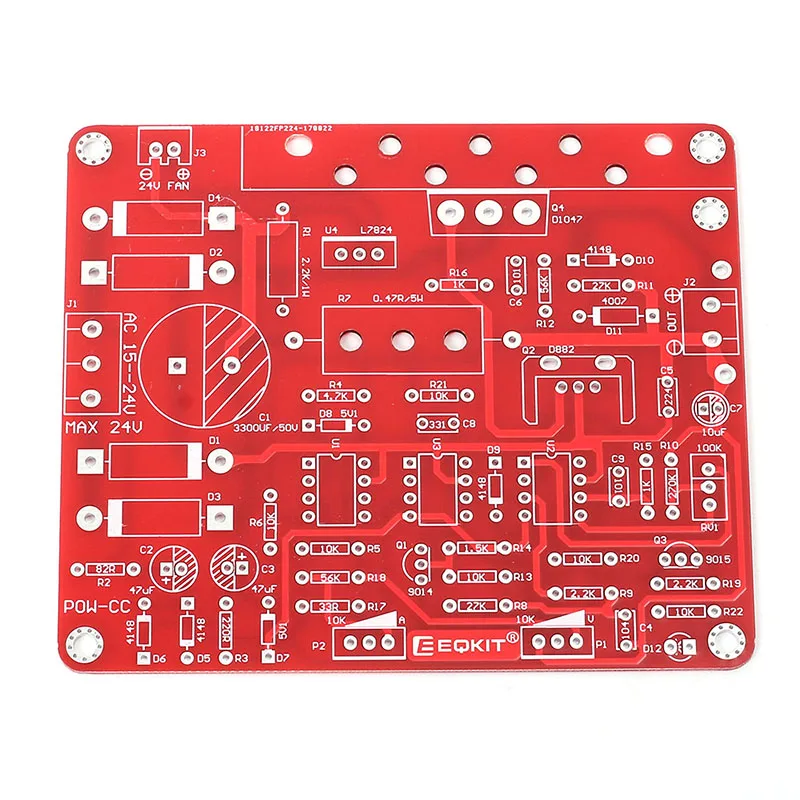

2>. Убедитесь, что охлаждающий плавник изолирован от цепи, когда он установлен на Q4(D1047). Цепь имеет линейную стабилизированную электроэнергию, и отвод мощности Q4 находится на относительно высоком уровне, таким образом, убедитесь, что D1047 имеет хороший охлаждающий эффект.

5. Отладка цепи:

1>. Кондиционер напряжения

Поверните потенциометр P1 к минимуму, а затем Отрегулируйте потенциометр RV1, сделайте выходное напряжение 0 В.

2>. Текущий кондиционер

Подключите сопротивление нагрузки к выходной точке, например, 10 Ом (убедитесь, что достаточно мощности), И текущий потенциометр установлен на его макс. и потенциометр напряжения на его мин, включите устройство, Медленно увеличивайте напряжение до 1 В, поверните потенциометр тока против часовой стрелки до тех пор, пока светодиодный светильник не начнет издавать, в какой момент ток цепи ограничен на 0,1a, и положение может быть отмечено. Настройте на 2 в, 5 В, 10 в, 20 в, 30 В последовательно, и вы можете откалибровать различный входной ток, формула: I = U/R. Например, если используется нагрузка 10 Ом, и U при 30 в, I = 3A (макс. выход). Вы можете заменить другие сопротивления нагрузки с различными значениями, но, пожалуйста, убедитесь, что достаточно мощности и охлаждения.
