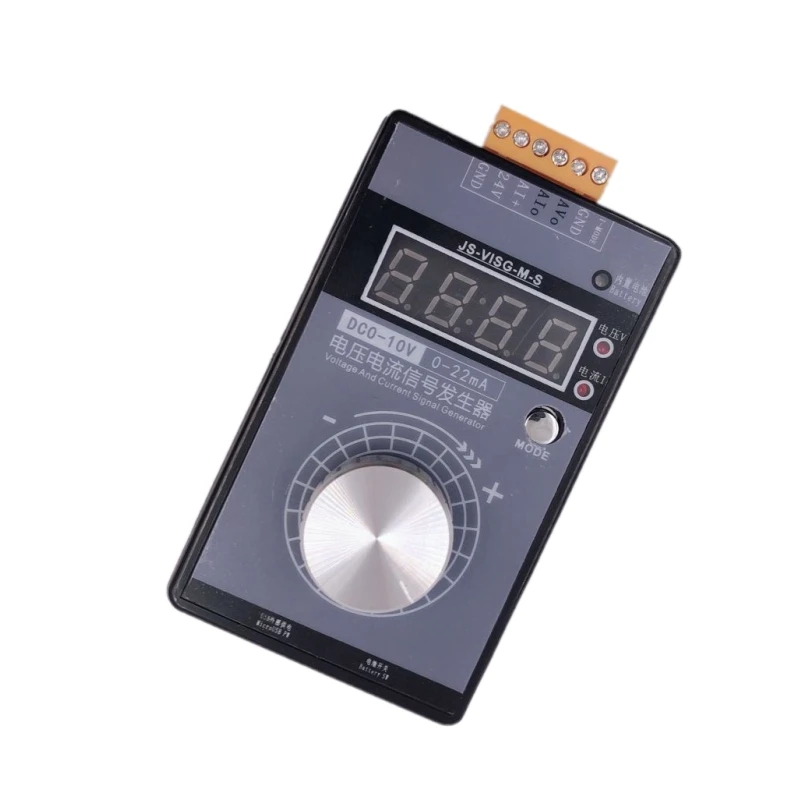

Высокоточный аналоговый симулятор регулируемого напряжения тока 0 10 В/2 в 22 мА/4 20

RM1307731648921149

1 техническими показателями

1,1 внешний источник питания: DC15-30V 1 Вт (без зарядки)/5 Вт (зарядка);

1,2 3,7 V литиевая Батарея Ёмкость 1000 мА/ч, максимальный ток заряда 0.8A (выбор

Настройки);

1,3 Внешнее подключение microUSB- 5 В: 0.2A (не заряжается)/1A (зарядка);

1,4 Регулируемый Напряжение Выход, 0-10В, Точность 0,01 V, также может быть откалиброван;

Максимальный выходной ток 100 мА, защита от короткого замыкания;

1,5 регулируемый ток на выходе 0-22 мА, точность 0,01 мА, может быть откалибрована;

Резистор для выборки 10-500Ω, может быть коротким;

1,6 Цифровое Отображение цифр 4 цифр, два десятичных знака;

1,7 Ручка датчика поворачивается на один круг имеет 20 импульсов;



6 операций системы (нажимайте вниз ручку «Ок <подтвердить>», вращение ручки по часовой стрелке

Один Пульс» + <добавить>», против часовой стрелки вращение ручки один Пульс»-<минус>»):

6,1 короткое нажатие «ОК» для сохранения выходного значения при нормальной работе

Экран, цифровой трубчатый дисплей "..." После ослабления, успешно сохранено, выходное значение

Это сохраненное значение после следующей загрузки; Когда мы отлаживаем устройство, нам нужно

Отрегулируйте выходное значение случайным образом, пока ручка не нажата, она все равно

Быть сохраненным значением после перезагрузки;

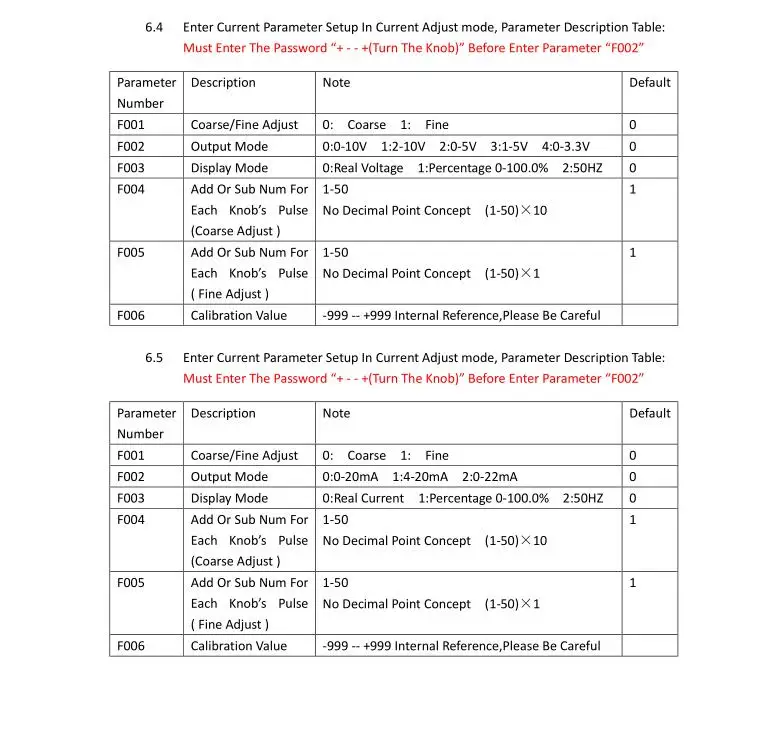

6,2 шаги настройки параметров:

6.2.1 нажмите и удерживайте кнопку «ок» в течение 2 секунд на обычном экране регулировки для входа

Состояние настройки., отображение "F001" (номер параметра 001);

6.2.2 поверните ручку, чтобы изменить номер параметра (при первом вводе

«F002», сначала нужно ввести пароль «+ - - +»);

6.2.3 при отображении номера параметра нажмите «ок», чтобы ввести соответствующий

Настройка значения параметра и поверните ручку для изменения параметра;

6.2.4 нажмите кнопку «ок», чтобы сохранить параметр, выйти из настройки параметров и отобразить

Следующий номер параметра (если вы не указали пароль, обычный режим регулировки

Будет введен после установки значения F001);

6.2.5 поверните ручку непосредственно на последний номер параметра «Fend», нажмите «OK»,

Установка завершена и входит в обычный режим регулировки;

6.2.6 после настройки параметров дисплей не работает более 10

Секунд, он выйдет из состояния настройки и войдет в обычный режим регулировки;

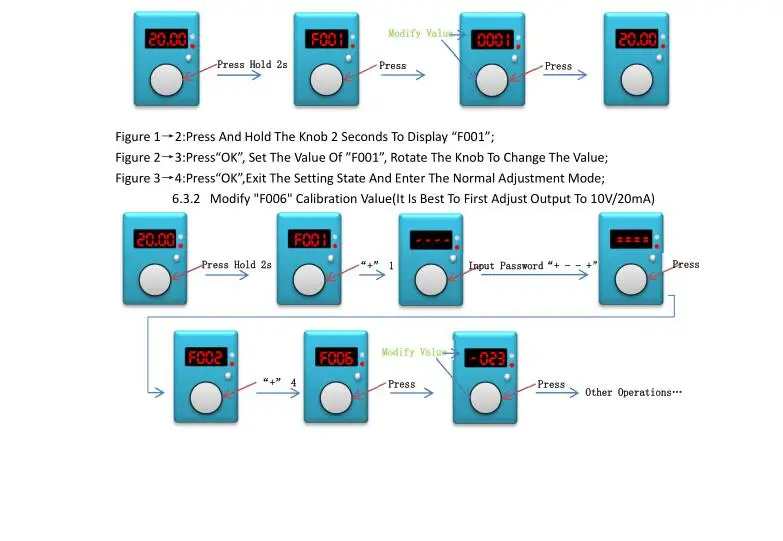

6,3 примеры диаграмме:

6.3.1 изменить режим "F001" грубой/тонкой регулировки





Рис. 1 → 2: Нажмите и удерживайте ручку 2 секунды, чтобы отобразить «F001»;

Рис. 2 → 3: «+» один пульс, дисплей «- - -»;

Рис. 3 → 4: Входной пароль «+ - - +», дисплей «=»;

Рис. 4 → 5: нажмите «ОК», если вход верный, Отобразите «F002», в противном случае Отобразите «Err» и выходы;

Рис. 5 → 6: поверните ручку, чтобы отобразить «F006»;

Рис. 6 → 7: нажмите кнопку «OK», чтобы установить значение «F006», а затем измените значение, чтобы

Фактический выход равен значению дисплея перед входом в настройки;

Рис. 7 →: нажмите кнопку «ОК», чтобы сохранить, или не сохранить без операции более 10 секунд;



7 меры предосторожности:

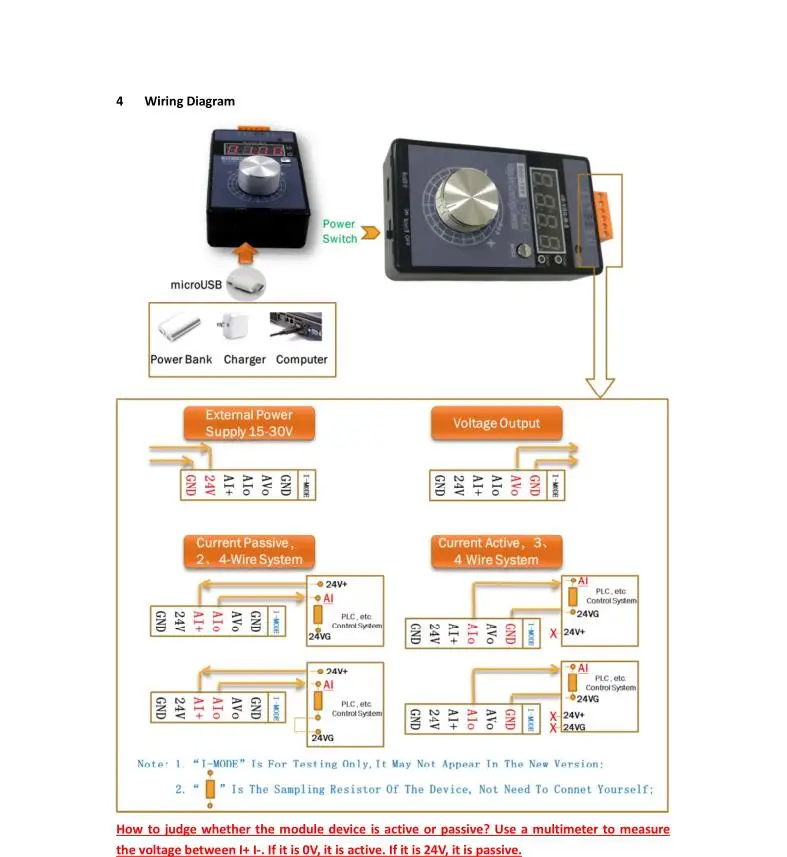

7,1 пожалуйста, внимательно прочитайте это руководство перед проводкой;

7,2 Выключите питание, а затем подключите;

7,3 превышение диапазона, указанного техническими индикаторами, может привести к

Работать нормально или даже быть поврежденным;



Посылка включает в себя:

2015 г. 1 предмет 0-10 В/2-10 В 0-22ма/4-20мА генератор сигналов
