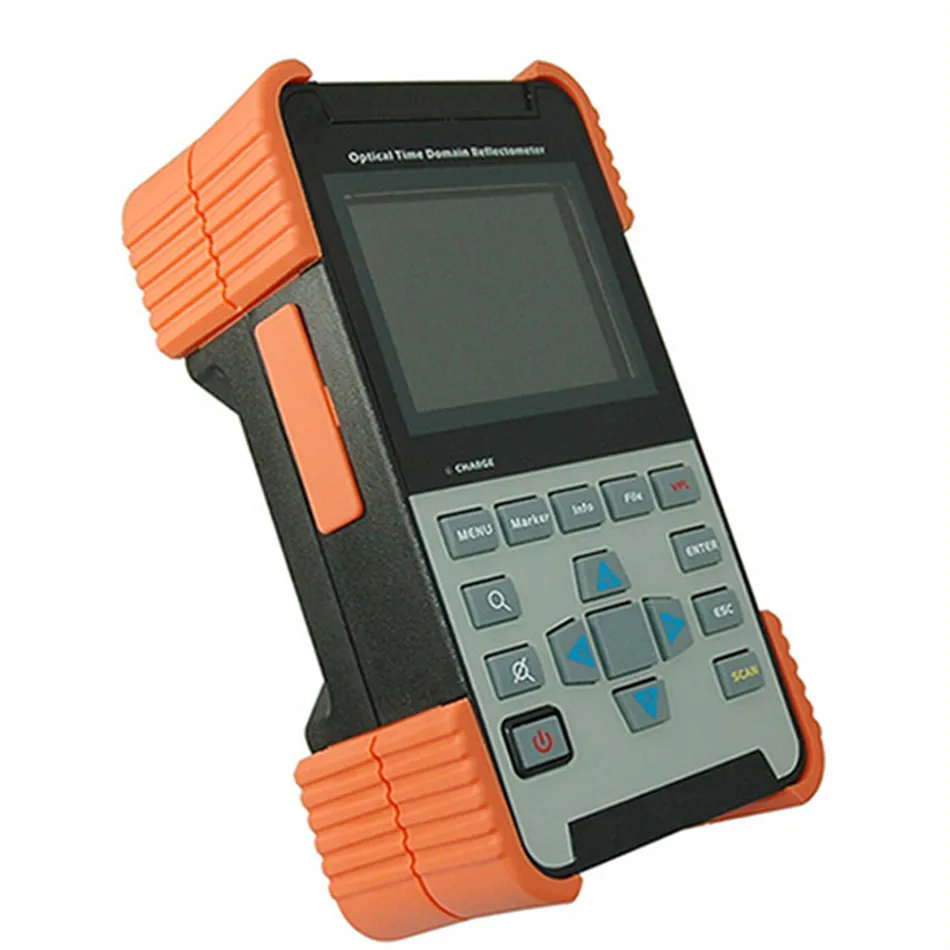

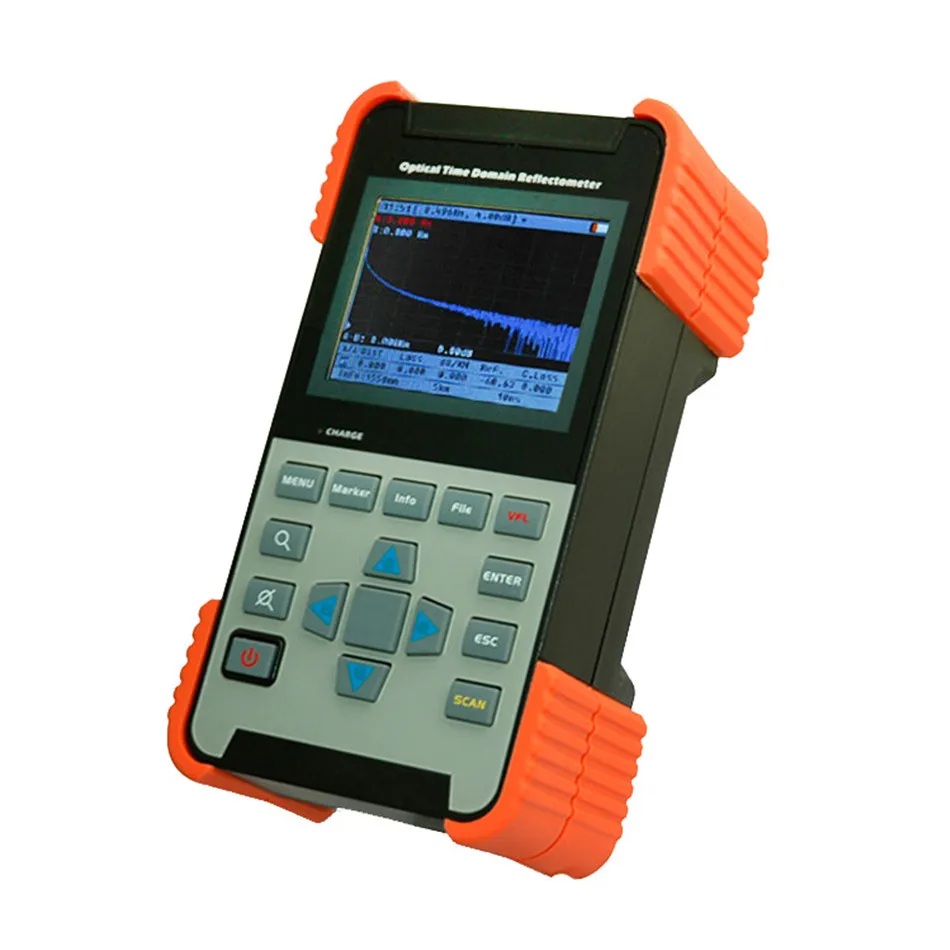

AOR500-B оптический временной домен рефлектометр (OTDR) 32 дБ оригинальный аутентичный

Портативный OTDR удовлетворяет все потребности волоконно оптический рефлектометр среднего и короткого диапазона, с отличными мертвыми зонами событий и лучшим в своем классе динамическим диапазоном, И доступен в трех моделях, чтобы лучше удовлетворить ваши конкретные потребности в тестировании OTDR. Идеальное сочетание с визуальным расположением неисправностей обеспечивает полное Обнаружение неисправности волокна.

■ Применение

Ø открытие и обслуживание сетевого кабеля доступа

Ø открытие и техническое обслуживание локальной сети

Ø MDRTX открытие и обслуживание

Ø открытие и обслуживание сети кабельного телевидения

Ø открытие и обслуживание выделенной оптической сети

▪ Точный, быстрый и простой в использовании-мощный оптический временной рефлектометр для применения в полевых условиях

Быстрый тест:

Ботинок: Независимо Разработанный OTDR может быть открыт и протестирован, не дожидаясь

Измерение: интеллектуальное управление одной кнопкой

Таблица событий: интеллектуальное программное обеспечение для анализа показывает точки неисправности кабеля в соответствии с требованиями пользователя, и эталон связан с таблицей событий, чтобы облегчить пользователю быстрое определение неисправности.

Контрольная операция: Ярлыки позволяют пользователям быстро перемещать ориентиры, отслеживать зум, фокусироваться на пользовательском фокусе

Интеллигентая (ый) следовых количеств

Встроенный интеллектуальный модуль анализа трассировки серии AOR OTDR может быстро и точно анализировать точки событий, точки неисправности и их информацию о положении в тестовой кривой и отображать их в виде столы для мероприятий. Пользователи могут обработать состояние оптического кабеля без необходимости понять громоздкий опыт. С первого взгляда, особенно подходит для персонала по обслуживанию линий. Если пользователь не удовлетворен таблицей событий, параметры анализа могут быть сброшены, и измеренные следы могут быть снова проверены.

Онлайн оптического обнаружения сигнала

Оптическое волокно, которое будет Протестировано, содержит оптический сигнал связи, который не только влияет на результат тестирования OTDR, но и вызывает непоправимое повреждение APD внутри инструмента. OTDR может автоматически определить, содержит ли проверяемое волокно оптический сигнал связи. Когда тестовое волокно, обнаруженное самим прибором, имеет сигнал на коммуникационный светильник, оно автоматически запрашивает и обеспечивает самую быструю и наиболее своевременную защиту прибора.

Удобный пользовательский интерфейс

Пользовательский интерфейс серии AOR OTDR прост и понятен: большой дисплей трассировки окон, Таблица событий детализирована, параметры тестирования с первого взгляда, с уникальным дизайном кнопок, следы быстро уменьшаются и просматриваются.

Уникальный дизайн кнопки

Уникальный дизайн кнопок серии ADR OTDR устраняет необходимость специальной подготовки и позволяет пользователям работать быстро и легко.

■ Удобный VLS функция

Благодаря серии AOR видимого выхода из строя красный светильник (VLS) очень удобно и быстро находить точки поломки на коротком расстоянии или большие точки потери, чтобы персонал технического обслуживания мог принять своевременные меры для экономии времени.

■ Технические характеристики

Модель

AOR500

Центральная длина волны (± 20 нм)

1310/1550nm

Динамический диапазон (дБ) 3

28/26

Импульсный Ширина

10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1000ns, 2500ns

Мертвая зона событий (м) 4

1,5

Затухание мертвая зона (м) 5

5

Дальность действия (км)

2 км, 5 км, 10 км, 15 км, 30 км, 60 км, 90 км

Предназначен для измерения времени

5 секунд, 15 секунд, 30 секунд, 1 минута, 2 минуты, 3 минуты

Расстояние неопределенности 6

±(1 + 0,005 x расстояние + разрешение выборки)

Потери точность измерений

± 0.05 дБ/дБ

Обратные потери точность измерений

± 2dB

OTDR другие параметры

Визуальный светильник источник *

Объём памяти

До 9999 поможет подкорректировать недостатки

Длина волны лазера

650nm ± 20

Тип волокна

Одномодовый волоконно-оптический

Выход Мощность

<1dBm

Дисплей

3,5 цвет ЖК-дисплей

Стандартный разъем

FC/оптический патч-корд

Стандартный оптический интерфейс

FC/SC опционально (ST)

Другие

Батарея

Умный перезаряжаемая литиевая батарея

Время непрерывной работы *

> 10 часов (согласно Bellcore TR-NWT-001138)

Размер (длина × ширина × высота)

198 мм × 108 мм × 68 мм

Вес

0,9 кг

Примечания: 1 если не указано иное, все спецификации действительны для 23 °C ± 2 °C (73,4 °F ± 3,6 °F) Температурный диапазон с FC/разъемы для ПК. 2. Типичная конфигурация типичного динамического диапазона самого длинного импульса и трехминутного среднего значения при 3SNR = 1. 4 типичных мертвых зоны с одним режимом отражения ниже-45 дБ с помощью 10 ns импульса. 5 типичных мертвых зон с одним режимом отражения ниже-45 дБ с помощью импульса 30 НС. 6 не включает в себя неопределенность из-за коэффициента преломления волокна.
