Двойной модуль управления Сервоприводом для SG90/MG995/MG996 робот 20 ~ 70 градусов

Двойной модуль управления Сервоприводом для SG90/MG995/MG996 робот 20 ~ 70 градусов

Двойной модуль управления Сервоприводом для SG90/MG995/MG996 робот-20 ~ 70 градусов Цельсия

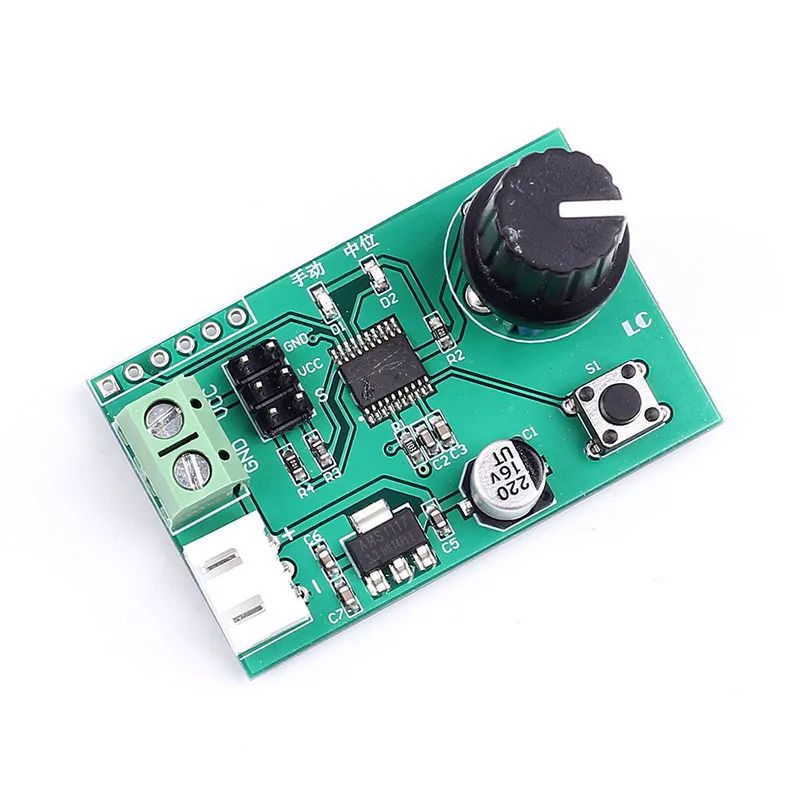

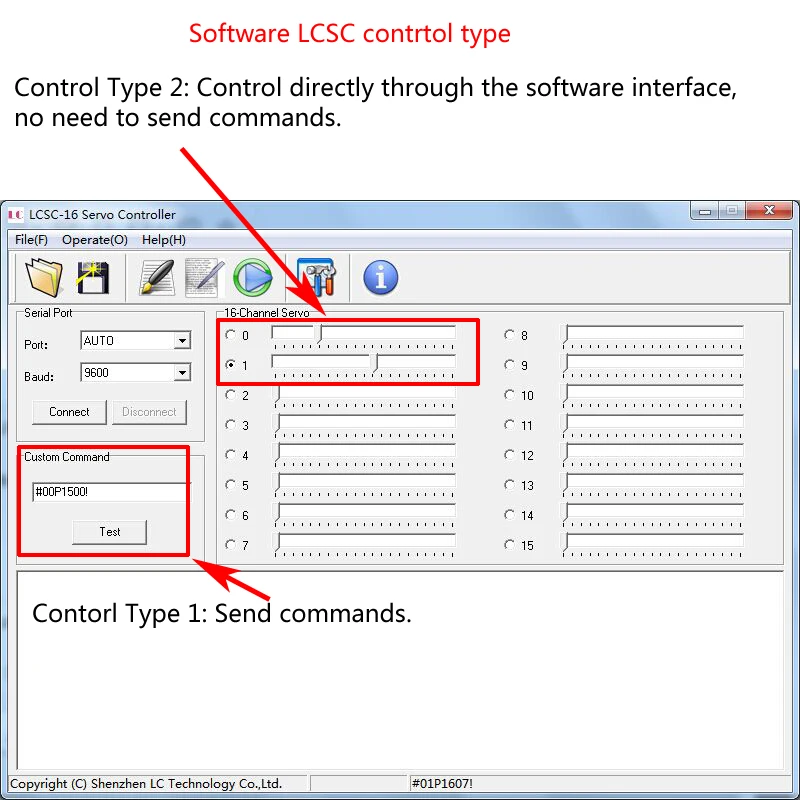

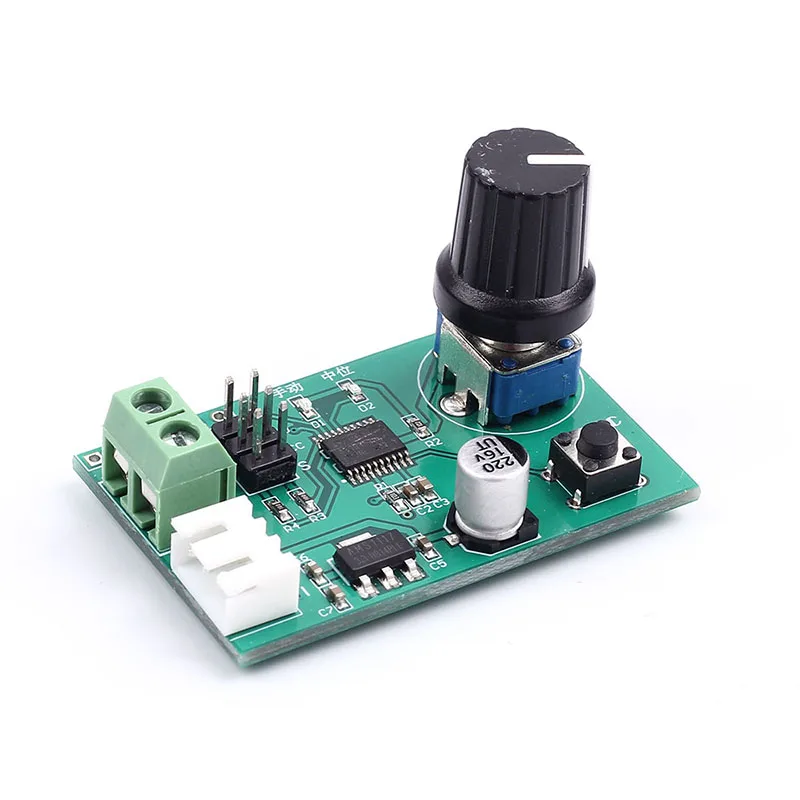

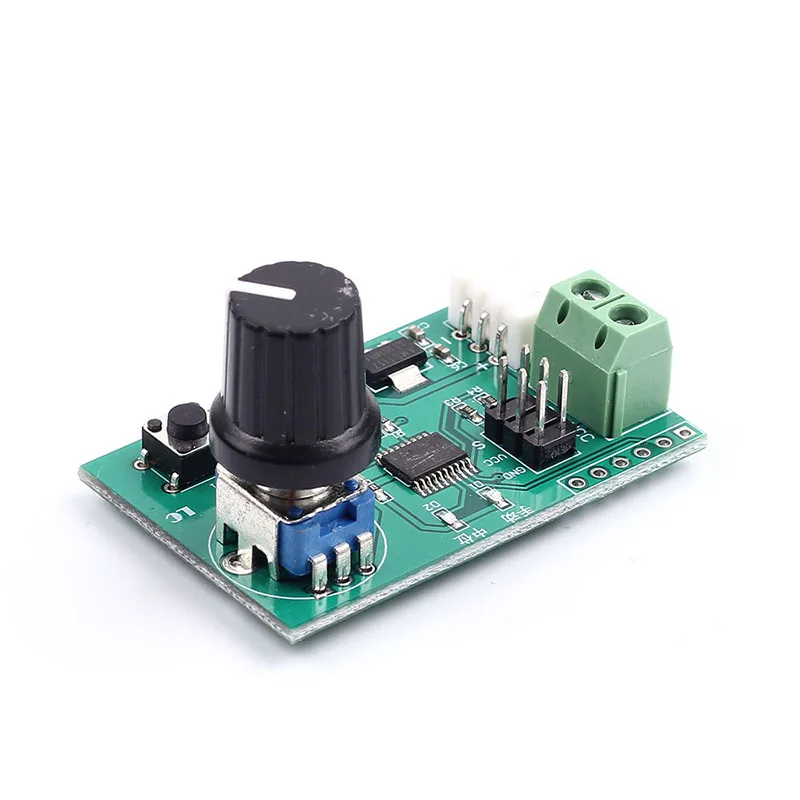

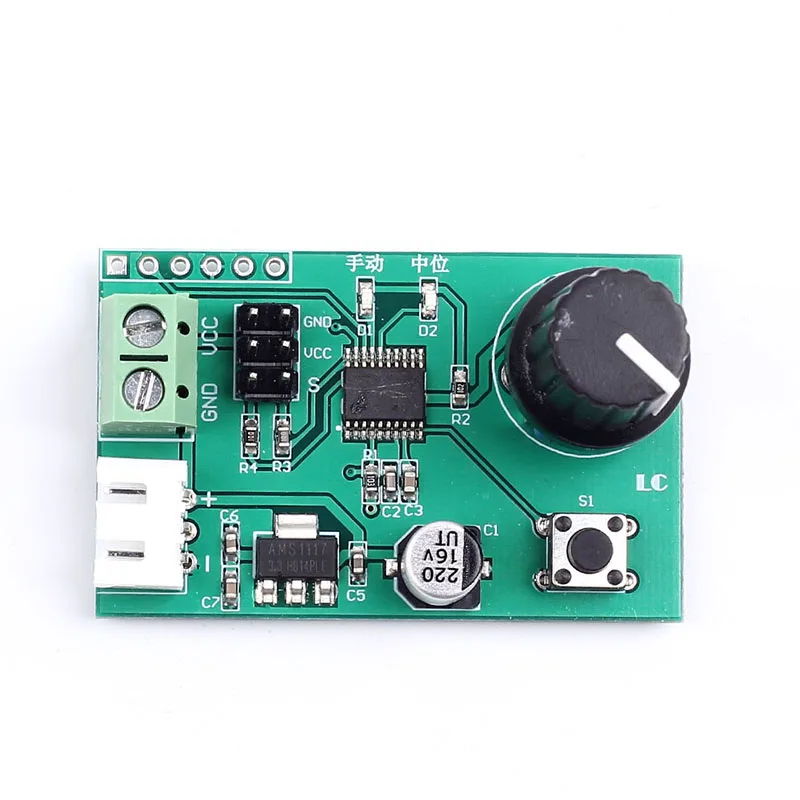

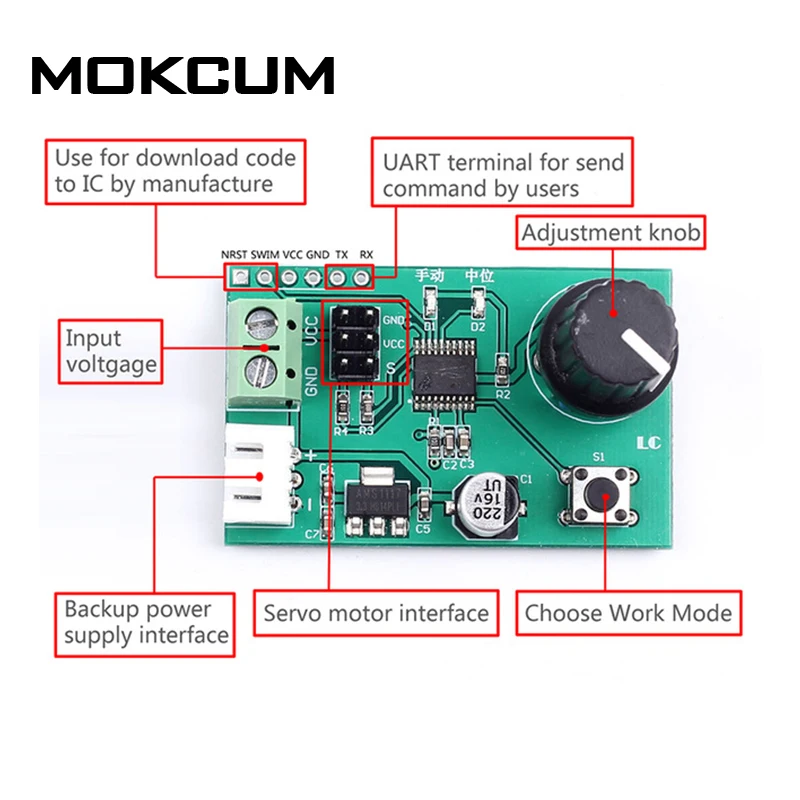

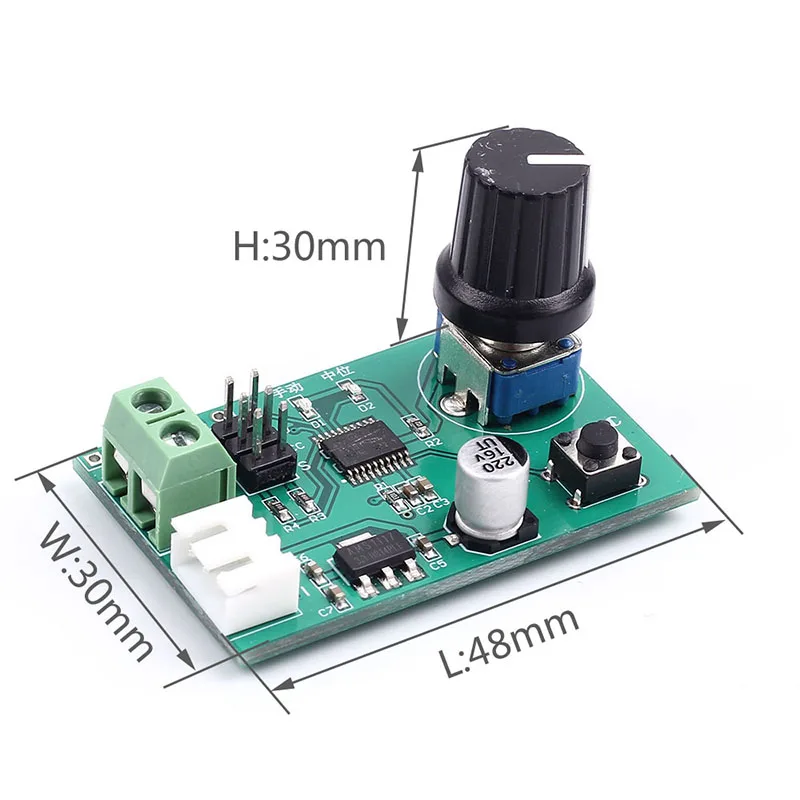

1. Описание: Модуль управления Сервоприводом-это plug-and-play, простой в использовании серводвигатель. Поставляем три сервопривода Режимы управления: Регулировка ручки, функция «назад в центр». Может использоваться для тестирования серводвигателя. 2. Особенности: 1>. Поддержка ручного управления; 2>. Поддержка управления UART; 3>. Поддержка функции; 4>. Поддержка 2 серводвигателей одновременно; 5>. Высокая точность; 6>.MCU STM8S103 выход высокой точности ШИМ сигнала; 7>. Кнопка изменения режима работы; 8>. Поддержка 2S заряжаемых литиевых батарей. 3. Параметры: 1>. Входное напряжение: 5 В-9 В постоянного тока (изменение в соответствии с фактическим); 2>. Канал управления: 2CH; 3>. Точность управления: 0,09 °; 4>. Цвет: зеленый; 5>. Цикл поддержки: 20 мс; 6>. Поддержка серводвигателя: ширина импульса 0.5s ~ 2.5s; 7>. Рабочая температура:-20 ℃ ~ 70 ℃; 8>. Рабочая влажность: 5%-90% относительной влажности; 9>. Размер: 48*30*30 мм; 4. Метод подключения: Пользователи могут вводить напряжение от зеленого терминала или белого гнезда XH2.54 ММ. Это просто нужно подключить к источнику питания и двигателю, Если пользователям не нужен Серводвигатель управления ПК или MCU. Это нужно подключить к ПК или MCU, если контроль сервопривода ПК или MCU. Мы можем обеспечить мягкий для ПК. Но пользователи Нужно написать код самостоятельно, и мы не можем предоставить тестовый код. Потому что контроллеры, используемые каждым Человек отличается. Запросите ваше понимание! Шаг 1: Подключите входной источник питания на входном терминале; Шаг 2: Подключение серводвигателя на 2*3Pin черных штырьков; VCC: подключается к положительному полюсу на серводвигателя; GND: подключается к отрицательному полюсу на серводвигателя; S: подключается к входному сигналу на серводвигателя. 5. Ручное управление: Выберите ручное управление кнопкой «S», когда светодиодный индикатор D1 включается и D2 выключается; Ручное управление включает управление ручкой и управление UART. По умолчанию используется управление ручкой. Автоматическое Переключение между двумя режимами управления. Другими словами, выберите режим ручки при проверке вращения потенциометра. Выберите режим UART, когда UART получает действительный сигнал. 5,1> регулятор: Непосредственно поверните потенциометр, Серводвигатель изменит угол вращения. Угол поворота 0 ~ 180 °. Два серводвигателя сделают то же самое при подключении к двум серводвигателям. 5,2>. Контроль UART: Он может получить UART команды сигнала от ПК мягкие или MCU. Скорость передачи данных составляет 9600 и совместимость 3,3 V/5V TTL Уровень сигнала. Он может контролировать 2 шт. серводвигателей отдельно. Формат и описание команд: #П! 5.2.1>.#: исходный символ, незаменимый; 5.2.2>.: Номер серводвигателя. Диапазон составляет 00 или 01; 5.2.3>.P: фиксированный символ, незаменимый; 5.2.4>.: PWM ширина. Rang 0500 ~ 2500 соответствует 0 ~ 180 °. 5.2.5>.!: фиксированный символ, незаменимый; Например: Отправьте #00P1500! Означает, что Серводвигатель M0 поворачивается в положение на 90 °. Отправить #01P1000! Означает, что Серводвигатель M1 поворачивается в положение на 45 °. Пользователи также не могут отправлять команды, а просто работать на мягком управлении. 6. Назад в центр функции: Выберите «назад в центр управления» кнопкой «S», когда светодиодный индикатор D2 включен, и D1 ВЫКЛ. Серводвигатель M0 и M1 перейдут в центр при выборе этого режима. 7. Примечание: 1>. Пожалуйста, предоставьте достаточно мощности, в противном случае модуль или серводвигатель могут не работать должным образом. 2>. Ситуация в связи с нехваткой электроэнергии: светодиодный индикатор мигает; Серводвигатель не управляется светодиодный. Необходимо добавить Входной ток в этой ситуации. 3>. Программное обеспечение управления LCSC поддерживает китайский и английский языки. После установки китайский Язык отображается по умолчанию. Пользователи могут выбрать отображение английского языка, как показано в описании Изображение. 8. Применение: 1>. Умный робот; 2>. Самолет; 3>. Производство игрушек; 4>. Образование; 5>. Технологический дисплей; 9. Посылка: 1>.1 шт. 2-х канальный контроллер Сервомотора;
